Thermopompe Centrale SENVILLE R32 Top Discharge | 3 Tonnes - 36000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : $
- Energy Star® : Non
- WiFi : En Option
- AHRI : 218338224
- Rendement : 19.3 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 58.0 dB(A)
- Gaz (Fréon) : R-32
Une centrale de 3 tonnes au format Top Discharge : une configuration qui mérite d’être évaluée comme un système complet
La SENVILLE SENTC-36TD est une thermopompe centrale de 3 tonnes destinée aux propriétés équipées d’un réseau de conduits. Son unité extérieure adopte une configuration Top Discharge, avec évacuation de l’air par le dessus plutôt que latéralement. La documentation Senville identifie précisément ce produit comme une thermopompe centrale de 3 tonnes à décharge supérieure, sous la référence SENTC-36TD.
Pour une installation à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, cette architecture extérieure mérite une attention particulière. Le format Top Discharge peut faciliter certains aménagements lorsque l’espace latéral est limité, mais la qualité finale d’un projet dépend beaucoup plus du dimensionnement, du débit d’air, de la tuyauterie, du réseau de conduits et de la stratégie de chauffage d’appoint que de la forme de l’unité extérieure.

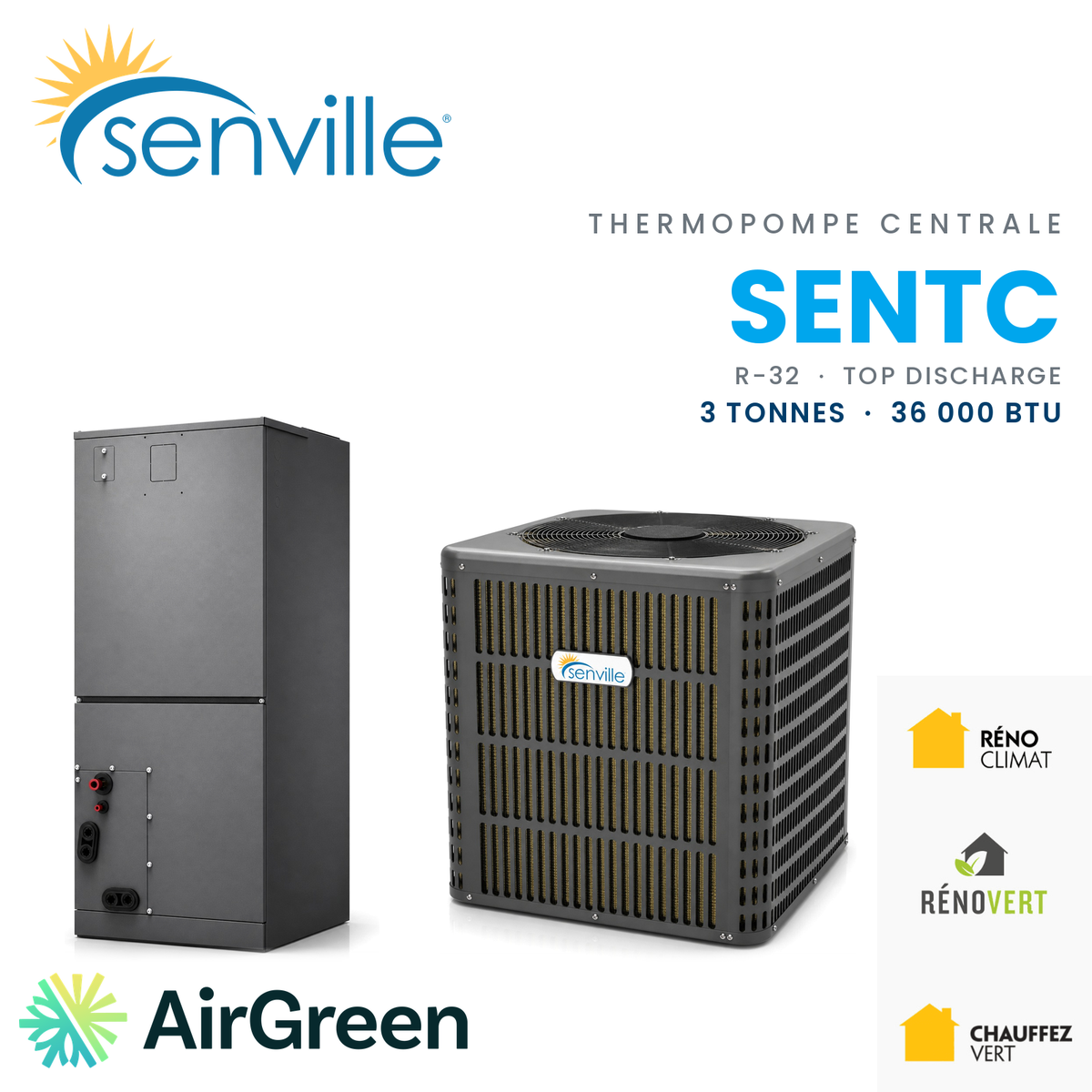

La configuration présentée chez AirGreen comprend :
- unité extérieure : SENTC-36TD-OG;
- unité intérieure : SENTC-36TD-IG;
- capacité nominale : 36 000 BTU;
- AHRI : 218338224;
- réfrigérant R-32;
- débit d’air maximal intérieur : 1 110 CFM;
- alimentation 220 V;
- tuyauterie frigorifique : 3/8 po – 3/4 po;
- Wi-Fi en option;
- fonctionnement en chauffage indiqué jusqu’à -20 °C;
- ENERGY STAR : non;
- classification climat froid : non.
Cette dernière précision est importante. Une thermopompe capable de fonctionner à -20 °C n’est pas automatiquement une thermopompe certifiée « climat froid ». Pour un propriétaire québécois, il faut donc distinguer la température minimale de fonctionnement de la certification énergétique et, surtout, de la capacité de chauffage réellement disponible lorsque le mercure descend.
Des données d’efficacité à lire avec précision : SEER, SEER2, HSPF et HSPF2
La fiche technique AirGreen transmise pour ce modèle indique :
- SEER : 19,3
- EER : 11,0
- HSPF : 8,1

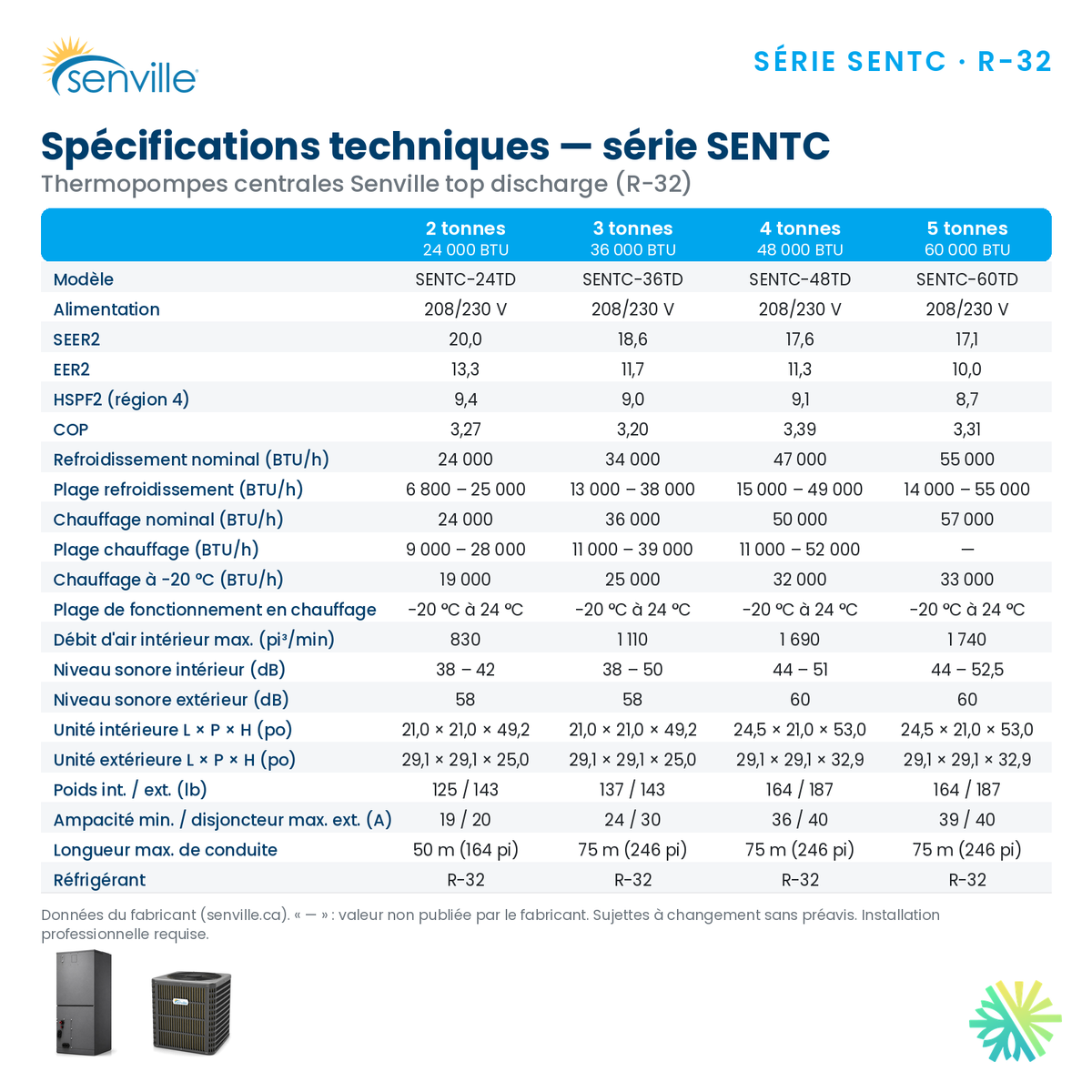

La documentation Senville jointe présente de son côté des valeurs légèrement différentes pour la SENTC-36TD :
- SEER2 : 18,6
- EER2 : 11,7
- HSPF2 région 4 : 9,0
- COP chauffage : 3,20 W/W.
Il est important de ne pas mélanger automatiquement les indices SEER et SEER2, ou HSPF et HSPF2. Les méthodes de test ont évolué et les chiffres ne sont pas nécessairement directement interchangeables.
Chez AirGreen, lorsque nous préparons une soumission ou validons l’admissibilité d’un équipement pour un projet précis, nous nous appuyons sur le jumelage exact des unités et son numéro AHRI, ici 218338224, plutôt que sur un chiffre isolé provenant d’une page commerciale.
Cette méthode évite une erreur fréquente : comparer deux thermopompes simplement parce que l’une affiche un nombre plus élevé, alors que les normes d’évaluation, les combinaisons d’unités ou les conditions de test ne sont pas identiques.
36 000 BTU ne signifie pas que le compresseur fonctionne toujours à 36 000 BTU
La documentation technique indique une capacité nominale de chauffage de 36 000 BTU/h, avec une plage modulante allant de 11 000 à 39 000 BTU/h. En climatisation, elle indique une capacité nominale de 34 000 BTU/h et une plage de 13 000 à 38 000 BTU/h.
Le compresseur est identifié comme un Twin-Rotary DC Inverter, modèle KTM240D57UMT de GMCC.
Cette modulation est importante dans une maison.
Une thermopompe traditionnelle à fonctionnement plus fortement marche-arrêt peut atteindre rapidement sa consigne, s’arrêter, puis redémarrer lorsque la température s’écarte suffisamment. Avec une technologie inverter, le système peut adapter davantage sa production à la charge thermique du bâtiment.
Pour le propriétaire, cela peut contribuer à obtenir :
- des températures plus régulières;
- des périodes de fonctionnement plus longues à capacité réduite;
- une meilleure gestion du confort entre les cycles;
- moins de variations brusques de température;
- un comportement mieux adapté aux journées où la maison n’a besoin que d’une fraction de la capacité maximale.
Le bénéfice réel dépend toutefois du dimensionnement de la thermopompe centrale. Un système de 3 tonnes installé dans une maison qui n’en nécessite que deux ne devient pas automatiquement une meilleure solution parce qu’il possède un compresseur inverter.
Les performances hivernales doivent être analysées avant de retirer une ancienne fournaise ou de réduire l’appoint
C’est probablement le point le plus important pour un propriétaire du Grand Montréal.
Dans les informations AirGreen fournies pour cette configuration, nous avons :
- 21 000 BTU/h à -8 °C
- 22 000 BTU/h à -15 °C
- fonctionnement annoncé jusqu’à -20 °C
La brochure jointe présente cependant une autre série de valeurs. Elle indique une capacité de chauffage de :
- 36 000 BTU/h à 47 °F, soit environ 8,3 °C;
- 17 500 BTU/h à 17 °F, soit environ -8,3 °C;
- 27 000 BTU/h à 5 °F, soit environ -15 °C;
- 25 000 BTU/h à -4 °F, soit environ -20 °C.
Elle donne également une plage de fonctionnement en chauffage allant jusqu’à -4 °F, soit approximativement -20 °C.
Ces valeurs ne correspondent donc pas parfaitement aux chiffres déjà présents sur la fiche AirGreen.
Plutôt que de masquer cette différence, nous considérons qu’elle illustre précisément pourquoi un professionnel ne devrait jamais dimensionner un système central à partir d’une seule ligne trouvée dans une documentation commerciale. Avant une installation, nous validons la combinaison exacte des équipements, la documentation technique applicable et les données AHRI utilisées pour le projet.
Une différence de plusieurs milliers de BTU à -8 °C ou -15 °C peut modifier le calcul du chauffage auxiliaire nécessaire pendant l’hiver.
Ce modèle n’est pas classé « climat froid »
Les données AirGreen indiquent clairement :
COLD CLIMATE : Non
et :
ENERGY STAR : Non
Il faut donc éviter de présenter cette SENTC-36TD comme l’équivalent direct d’une thermopompe centrale certifiée climat froid simplement parce que son fonctionnement descend à -20 °C.
Un appareil peut continuer à fonctionner à une température extérieure basse tout en fournissant une capacité sensiblement inférieure à sa capacité nominale.
Dans une résidence québécoise, la bonne question n’est donc pas uniquement : « Jusqu’à quelle température fonctionne-t-elle? »
Nous regardons surtout :
- la capacité disponible à basse température;
- les pertes thermiques de la maison;
- la puissance de l’appoint;
- la logique de contrôle;
- le coût d’exploitation;
- la capacité électrique disponible.
C’est cette combinaison qui détermine si la maison restera confortable lors d’une période froide à Montréal, Laval ou Longueuil.
1 110 CFM : un débit adapté à une centrale de 3 tonnes, à condition que les conduits puissent le transporter
L’unité intérieure SENTC-36TD-IG fournit :
- 1 110 CFM en haute vitesse
- 520 CFM en basse vitesse
La documentation indique aussi un niveau sonore intérieur de 50 dB(A) en haute vitesse et 38 dB(A) en basse vitesse. Pour l’unité extérieure, le débit maximal est de 2 800 CFM, avec un niveau sonore annoncé de 58 dB(A).
Le chiffre de 1 110 CFM mérite une attention particulière lors d’un remplacement.
Sur plusieurs installations centrales que nous évaluons chez AirGreen, le problème n’est pas nécessairement la capacité de la nouvelle thermopompe. Le réseau de conduits existant peut être le véritable facteur limitant.
Un appareil conçu pour déplacer environ 1 100 CFM ne pourra pas donner son meilleur rendement si la maison possède :
- un retour d’air sous-dimensionné;
- un filtre trop restrictif;
- des conduits flexibles écrasés;
- plusieurs registres fermés;
- un réseau construit pour une capacité beaucoup plus petite;
- une forte restriction au niveau du serpentin ou du plénum.
Le bruit dans les conduits n’est pas toujours le bruit de la thermopompe
Un propriétaire peut choisir une unité intérieure relativement silencieuse et tout de même entendre un souffle important dans certaines grilles.
La raison est souvent liée à la vitesse de l’air dans les conduits.
Supposons qu’un ancien système déplaçait sensiblement moins d’air et qu’une nouvelle centrale de 3 tonnes doive maintenant fournir jusqu’à 1 110 CFM. Si les conduits n’ont pas les dimensions nécessaires, la vitesse de l’air augmente. Des bruits peuvent alors apparaître aux grilles de soufflage ou au retour.
Nous vérifions donc le système de distribution avant de conclure qu’un appareil de 36 000 BTU est automatiquement compatible avec une maison simplement parce que l’ancienne unité était annoncée comme une trois tonnes.

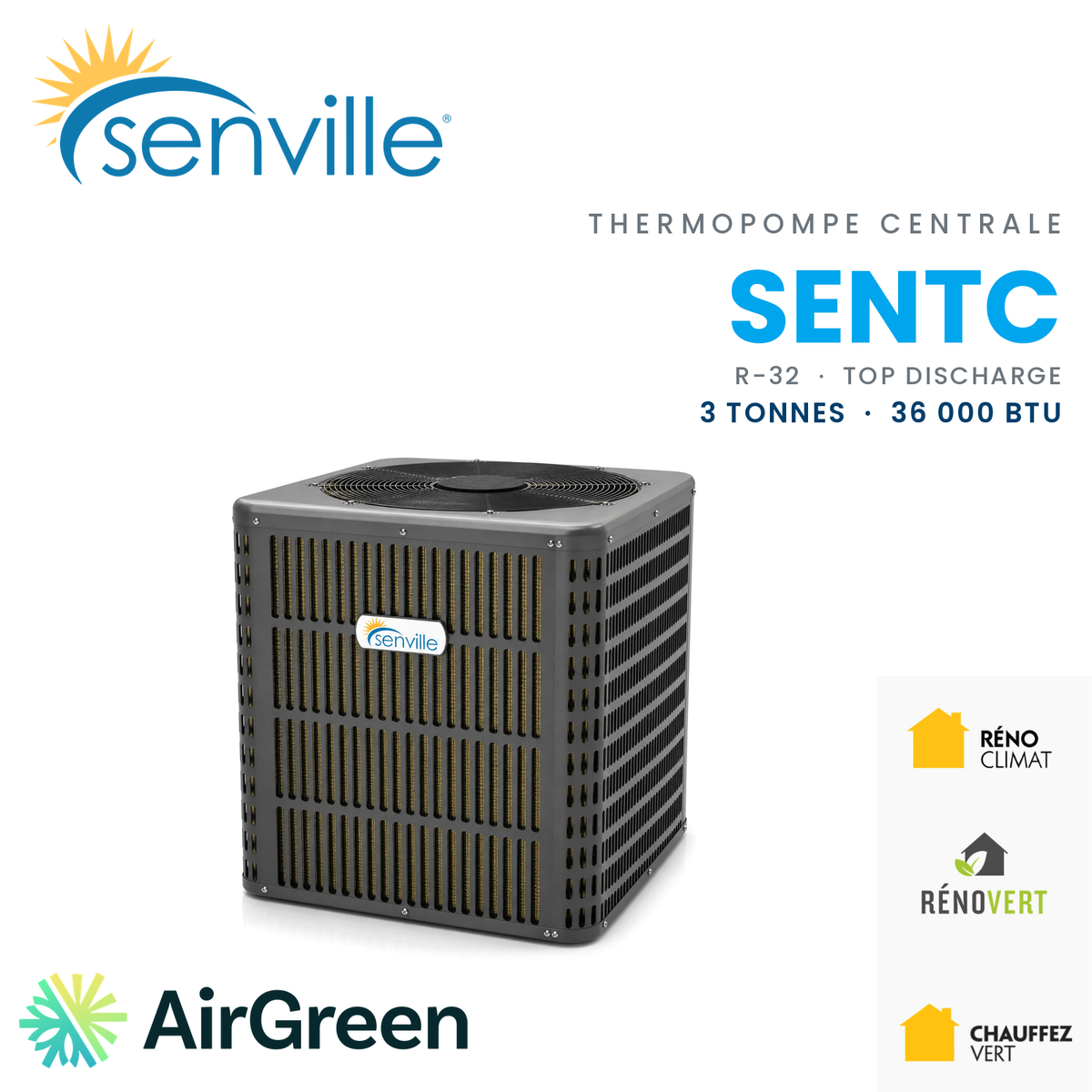

Le format Top Discharge change réellement la manière de choisir l’emplacement extérieur
L’unité extérieure SENTC-36TD-OG mesure environ :
29,14 po × 29,14 po × 25 po
et son poids net est indiqué à 143 lb.
L’unité intérieure mesure pour sa part environ :
21,03 po × 21,03 po × 49,22 po
avec un poids net de 137 lb.
La forme presque carrée de l’unité extérieure est très différente de celle d’une thermopompe murale classique à ventilateur latéral.
Le ventilateur expulse l’air par le dessus. Cela peut constituer un avantage dans certains espaces où l’on souhaite éviter qu’un fort débit d’air soit dirigé horizontalement vers une terrasse, une clôture ou un passage.
Senville indique d’ailleurs que cette conception à décharge supérieure est particulièrement adaptée aux installations où l’espace disponible est plus restreint.
Mais « plus compacte » ne veut pas dire que l’on peut enfermer l’unité.
Le ventilateur supérieur doit rester libre. À l’extérieur d’une maison québécoise, nous devons également prévoir :
- les accumulations de neige;
- les dégagements prescrits;
- l’eau produite pendant le dégivrage;
- l’emplacement des descentes de gouttières;
- la proximité des murs;
- l’accès nécessaire à l’entretien;
- les contraintes municipales ou de copropriété;
- la distance avec les chambres et fenêtres.
Une installation trop basse ou dans une zone où la neige s’accumule rapidement peut devenir problématique pendant l’hiver.
Ce que nous vérifions chez AirGreen avant d’installer une SENVILLE SENTC-36TD à Montréal, Laval ou sur les deux Rives
Une tuyauterie de 3/8 po – 3/4 po qui doit être vérifiée avant un remplacement
La configuration demande des raccordements frigorifiques de :
- 3/8 po pour le liquide
- 3/4 po pour le gaz
La documentation Senville confirme ces dimensions et indique une longueur maximale de tuyauterie pouvant atteindre 246 pi (75 m) ainsi qu’une différence d’élévation maximale de 98,4 pi (30 m).
Elle indique également une charge de réfrigérant d’usine de 2,9 kg, soit 102,3 oz de R-32, ainsi qu’une charge additionnelle indiquée de 0,52 oz/pi (48 g/m) lorsque les conditions d’installation l’exigent.
Pour nous, ces chiffres ont une conséquence très concrète.
Lors du remplacement d’une ancienne thermopompe centrale, nous ne considérons jamais qu’une ligne existante peut être réutilisée uniquement parce qu’elle semble en bon état.
Nous vérifions :
- son diamètre;
- sa longueur;
- son état;
- son parcours;
- les exigences du nouvel équipement;
- sa compatibilité avec le réfrigérant et la procédure d’installation prévue.
Une mauvaise dimension de conduite peut compromettre le fonctionnement du compresseur, la capacité et la fiabilité à long terme.
Le R-32 exige une installation exécutée selon les exigences du fabricant
La SENTC-36TD utilise du R-32.
Le réfrigérant ne doit jamais être considéré comme un détail secondaire lors d’un remplacement CVAC. Le type de réfrigérant influence les procédures de manutention, de mise en service, de charge et de service.
La documentation précise également une connexion frigorifique évasée et identifie un système de détente EXV côté extérieur / piston côté intérieur.
Chez AirGreen, nous accordons autant d’importance à la qualité de la mise en service qu’au choix de la machine elle-même. Une thermopompe bien sélectionnée peut être pénalisée par une mauvaise procédure de vide, une charge incorrecte ou un réseau de conduits non équilibré.
Électricité : MCA de 24 A et MOP de 30 A pour l’unité extérieure
Pour l’unité extérieure, les données indiquent :
- alimentation : 208/230 V, 60 Hz, monophasée;
- MCA : 24 A;
- MOP : 30 A.
Pour l’unité intérieure :
- MCA : 5 A;
- MOP : 15 A.
La documentation donne également un RLA de compresseur de 9,45 A, un moteur extérieur de 2,3 A / 200 W et un moteur intérieur de 3,6 A / 375 W.
Le MCA, ou intensité minimale du circuit, aide à déterminer le dimensionnement électrique requis. Le MOP représente la protection maximale admissible indiquée pour l’équipement.
Ces données ne comprennent pas automatiquement toute la charge potentielle d’un chauffage auxiliaire ajouté au système. Dans une propriété disposant d’un panneau électrique chargé, cette vérification doit être faite avant de finaliser la configuration.
Un scénario que nous rencontrons régulièrement lors d’un remplacement central
Prenons une situation typique rencontrée lors de nos évaluations sur la Rive Sud.
Une maison possède une ancienne thermopompe centrale de 3 tonnes. Le propriétaire veut la remplacer par une nouvelle trois tonnes et suppose que le projet sera un échange direct.
Lors de l’inspection, plusieurs éléments peuvent toutefois apparaître :
- la conduite de gaz existante n’est pas en 3/4 po;
- le retour d’air est trop petit pour environ 1 100 CFM;
- l’ancien appareil intérieur est moins haut;
- le panneau électrique est déjà fortement chargé;
- l’unité extérieure se trouve sous une descente de gouttière;
- le dégagement supérieur n’est pas adapté à une nouvelle unité Top Discharge.
Dans ce contexte, commander la thermopompe avant de mesurer l’installation pourrait créer plusieurs problèmes sur le chantier.
Nous préférons donc traiter le système comme un ensemble : thermopompe, conduits, électricité, tuyauterie, drainage, thermostat et emplacement extérieur.
Une unité intérieure de près de 50 pouces de hauteur : un détail qui peut changer le chantier
Avec environ 49,22 po de hauteur, l’unité intérieure doit être comparée à l’espace mécanique disponible.
Dans certains sous-sols de Montréal ou Longueuil, quelques pouces peuvent faire toute la différence lorsqu’il faut conserver :
- un plénum correctement construit;
- un accès au filtre;
- l’espace nécessaire au drain;
- les dégagements de service;
- la transition vers les conduits existants.
Installer une unité centrale ne consiste donc pas seulement à vérifier sa largeur.
Il faut regarder l’assemblage complet une fois l’appareil raccordé au retour et à l’alimentation d’air.
Pourquoi une 3 tonnes peut être trop grande pour certaines maisons
Le chiffre 36 000 BTU ne doit jamais être choisi uniquement selon la superficie habitable.
Une maison récente et très bien isolée peut avoir une charge thermique sensiblement inférieure à celle d’une maison ancienne de superficie comparable.
Parmi les facteurs que nous analysons :
- l’isolation;
- l’étanchéité à l’air;
- le nombre d’étages;
- les fenêtres;
- l’exposition solaire;
- la hauteur des plafonds;
- le sous-sol;
- les gains internes;
- le réseau de conduits;
- les pertes de chaleur calculées.
Un surdimensionnement peut entraîner des cycles trop courts pendant certaines conditions, réduire la déshumidification estivale et rendre l’équilibrage plus difficile.
À l’inverse, un appareil sous-dimensionné peut nécessiter un recours trop fréquent au chauffage auxiliaire.
En climatisation, la modulation est également importante
La brochure indique une plage de refroidissement de 13 000 à 38 000 BTU/h, avec une capacité nominale de 34 000 BTU/h.
Elle mentionne également une consommation de refroidissement nominale de 2 906 W, modulable entre 460 et 3 600 W.
Cette capacité variable permet au compresseur de travailler à différents niveaux selon les besoins.
À Montréal, la déshumidification est un aspect important du confort estival. Une maison à 23 °C peut encore sembler inconfortable si l’humidité intérieure reste élevée. Le dimensionnement et les réglages du débit d’air jouent donc un rôle aussi important que la température affichée sur le thermostat.
Wi-Fi en option : utile, mais secondaire par rapport à l’installation
La SENVILLE SENTC-36TD offre le Wi-Fi en option selon les données AirGreen.
Une commande connectée peut faciliter :
- l’ajustement à distance;
- la programmation;
- la gestion d’une résidence secondaire;
- la modification des consignes pendant une absence.
Nous considérons toutefois que la connectivité doit rester un critère secondaire par rapport au dimensionnement, au débit d’air et à la qualité de l’installation. Aucun thermostat intelligent ne peut corriger un conduit de retour trop petit ou une thermopompe mal sélectionnée.
Pas de certification ENERGY STAR indiquée : un point important pour les subventions
Les informations fournies pour ce modèle indiquent ENERGY STAR : Non et COLD CLIMATE : Non.
Aucune subvention spécifique n’est indiquée dans les données transmises pour cette configuration.
Pour un client qui compare plusieurs thermopompes centrales à Laval, Montréal, Longueuil, sur la Rive Nord ou la Rive Sud, cet élément peut être déterminant. Une machine présentant un prix initial intéressant ne représente pas forcément le coût net le plus bas si une autre configuration est admissible à une aide financière importante.
Chez AirGreen, nous préférons donc comparer les projets sur leur coût et leur performance globaux plutôt que simplement sur le prix de l’équipement.
Garantie manufacturier et garantie supplémentaire
La fiche AirGreen indique une garantie manufacturier 10-10-0 pour cette configuration et précise qu’une garantie supplémentaire est possible.
Comme pour toute thermopompe centrale, il est important de confirmer les conditions exactes applicables au moment de l’achat :
- couverture des pièces;
- couverture du compresseur;
- enregistrement requis;
- exclusions;
- main-d’œuvre;
- durée et conditions d’une garantie supplémentaire.
La garantie d’un produit et la garantie de main-d’œuvre d’une installation ne doivent pas être confondues.
Entretien : ce qui aide réellement une centrale de 3 tonnes à conserver ses performances
Une thermopompe centrale R-32 bien installée nécessite néanmoins un entretien régulier.
Les vérifications les plus utiles comprennent :
- remplacer ou nettoyer le filtre selon son type;
- maintenir les retours d’air dégagés;
- éviter d’obstruer inutilement plusieurs registres;
- garder l’unité extérieure libre de feuilles et de débris;
- surveiller l’accumulation excessive de glace;
- garder le dessus de l’unité Top Discharge dégagé;
- faire vérifier le drainage;
- faire inspecter le serpentin et les paramètres de fonctionnement lorsque nécessaire.
Un filtre extrêmement sale peut diminuer le débit d’air. Dans un système pouvant fournir 1 110 CFM, cette restriction peut avoir un impact concret sur le confort, le bruit et le fonctionnement du système.
Pour quel type de projet la SENVILLE SENTC-36TD mérite-t-elle d’être considérée?
Cette thermopompe centrale SENVILLE R32 de 36 000 BTU peut être pertinente lorsque :
- une capacité d’environ trois tonnes correspond réellement aux besoins du bâtiment;
- le réseau de conduits peut accepter le débit nécessaire;
- un format Top Discharge convient à l’espace disponible;
- une tuyauterie 3/8 po – 3/4 po peut être installée correctement;
- une thermopompe fonctionnant jusqu’à environ -20 °C convient à la stratégie de chauffage choisie;
- la propriété dispose de l’alimentation électrique nécessaire;
- la certification climat froid ou ENERGY STAR n’est pas une exigence du projet.
Elle mérite en revanche d’être comparée à d’autres solutions si l’objectif principal du propriétaire est d’obtenir la meilleure capacité possible lors des froids extrêmes ou de profiter d’un programme nécessitant une certification particulière.
Pourquoi confier l’installation à AirGreen
Chez AirGreen Climatisation & Chauffage, nous abordons une installation centrale en évaluant tout ce qui se trouve autour de la thermopompe.
Pour la SENVILLE SENTC-36TD, nous portons notamment attention à ses 1 110 CFM, à sa tuyauterie 3/8 po – 3/4 po, à son MCA de 24 A, à son MOP de 30 A, aux dimensions de l’unité intérieure et au dégagement nécessaire au ventilateur supérieur.
C’est particulièrement important lors d’un remplacement.
Un système central peut fonctionner pendant quinze ou vingt ans avec des défauts que personne n’a réellement corrigés : conduits mal dimensionnés, retour insuffisant, transitions restrictives ou emplacement extérieur inadéquat. Installer une nouvelle machine sur ces mêmes problèmes ne constitue pas une amélioration complète.
Notre objectif est que la thermopompe centrale installée à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud ou en Montérégie puisse fonctionner dans les conditions pour lesquelles elle a été sélectionnée.
Demandez une soumission AirGreen pour votre SENVILLE SENTC-36TD
Vous prévoyez remplacer une ancienne thermopompe centrale ou vous évaluez la SENVILLE R32 Top Discharge 3 tonnes – 36 000 BTU pour votre propriété?
Contactez AirGreen pour une évaluation de votre installation. Nous pouvons vérifier la capacité requise, le réseau de conduits, la tuyauterie existante, l’alimentation électrique, l’emplacement extérieur et les autres configurations susceptibles de mieux correspondre à vos priorités.
Nous desservons Montréal, Laval, Longueuil, la Rive Nord, la Rive Sud et la grande région métropolitaine pour l’installation, le remplacement et le service de systèmes centraux de chauffage et de climatisation.
