Thermopompe Centrale SENVILLE R32 Top Discharge | 4 Tonnes - 48000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : $
- Energy Star® : Non
- WiFi : En Option
- AHRI : 218338225
- Rendement : 18.5 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 60.0 dB(A)
- Gaz (Fréon) : R-32
Une thermopompe centrale 4 tonnes à évacuation verticale : un format particulièrement intéressant lorsque l’espace extérieur et le débit d’air deviennent des enjeux réels

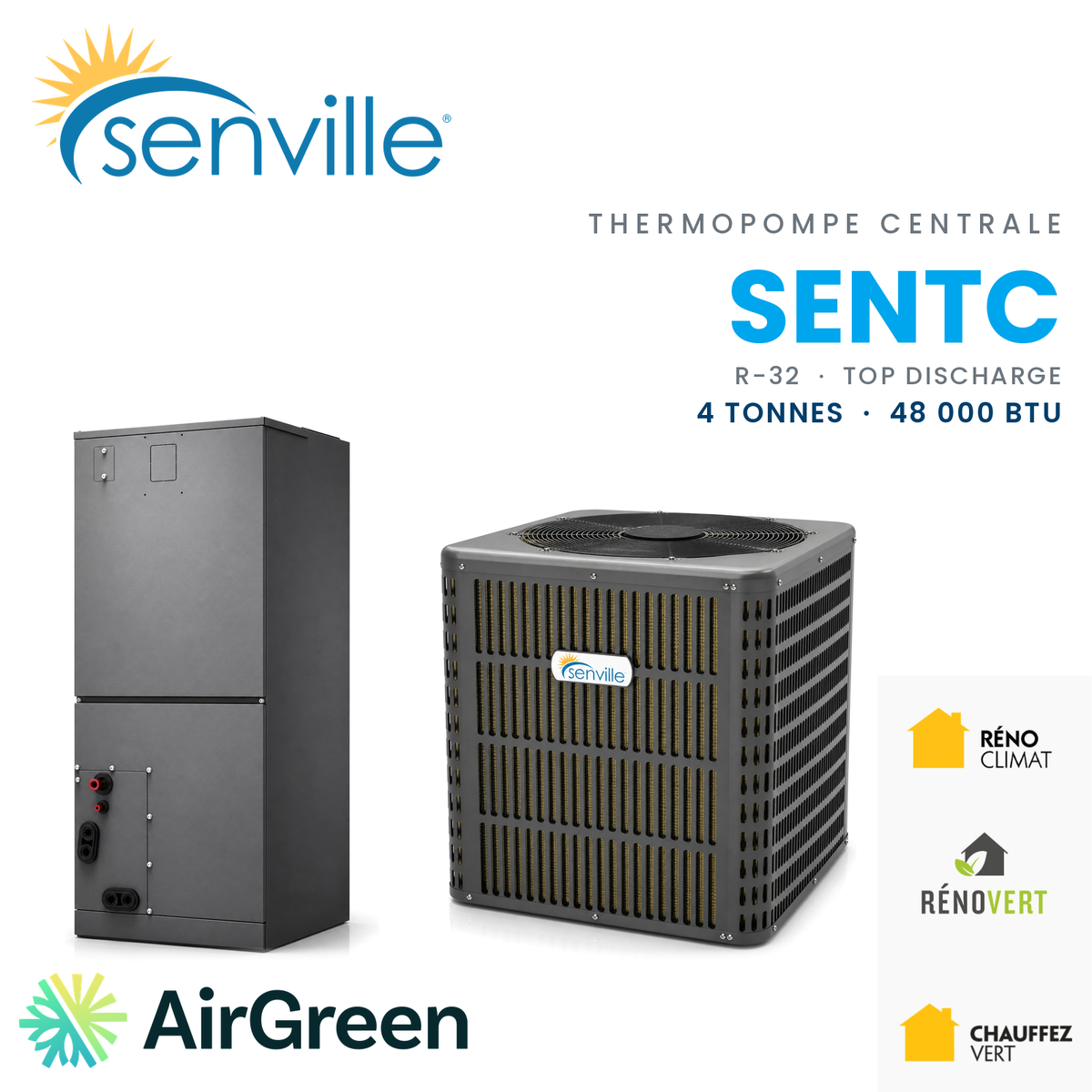

La thermopompe centrale SENVILLE R32 Top Discharge 4 tonnes – 48 000 BTU répond à un besoin très différent de celui d’une petite thermopompe murale. Ici, nous parlons d’un système central capable d’alimenter un réseau de conduits complet, avec un débit intérieur pouvant atteindre 1 690 CFM, une unité extérieure à évacuation d’air verticale, un compresseur inverter et le réfrigérant R-32.
La documentation Senville identifie ce système comme le SENTC-48TD, une thermopompe centrale de 4 tonnes à configuration Top Discharge.
Chez AirGreen Thermopompes, Climatisation & Chauffage, ce type d’équipement nous intéresse particulièrement pour les remplacements de systèmes centraux à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord, surtout lorsqu’une propriété possède déjà un réseau de conduits et que l’espace disponible autour de l’unité extérieure impose certaines contraintes.

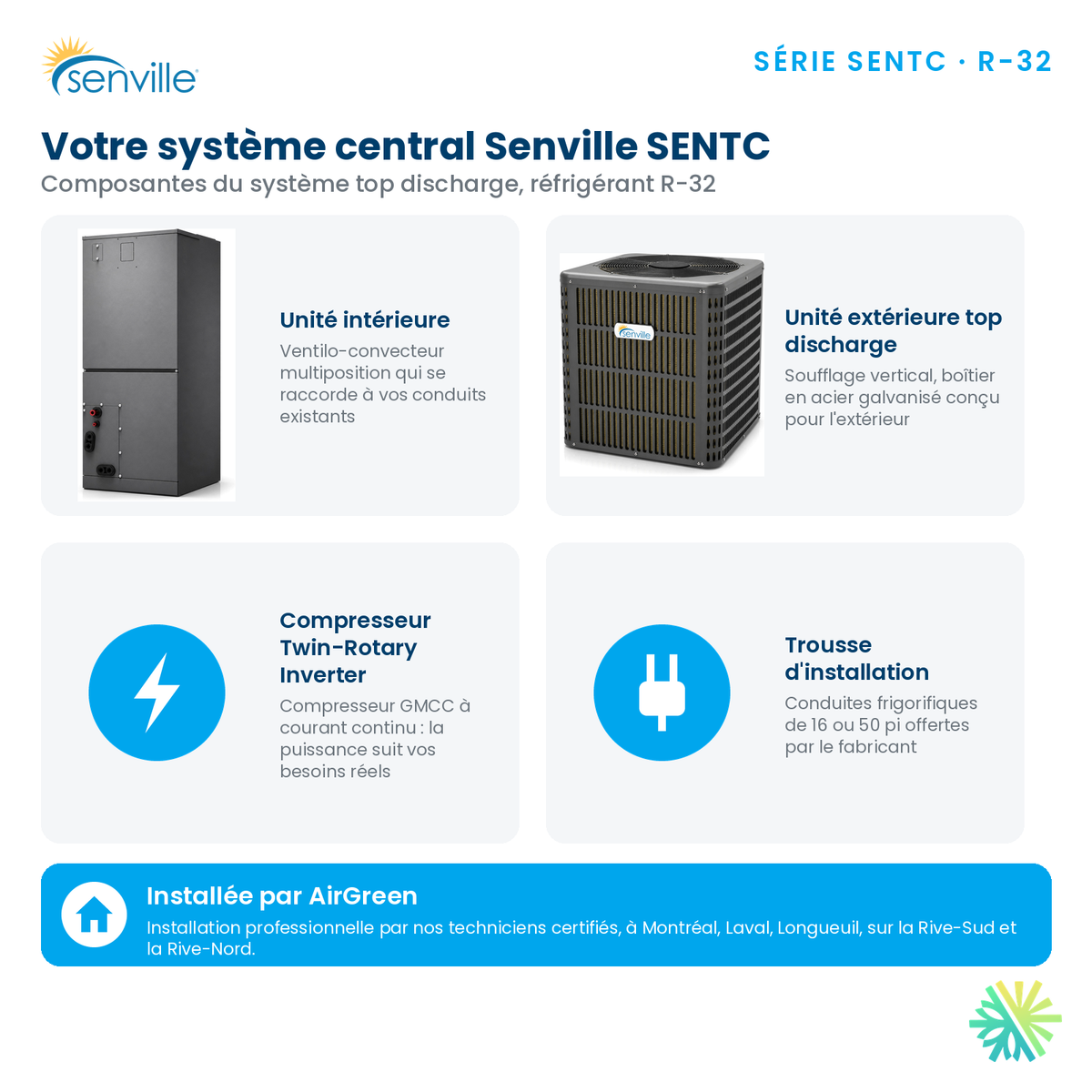

La combinaison communiquée pour la fiche AirGreen comprend :
- Unité extérieure : SENTC-48TD-OG
- Unité intérieure : SENTC-48TD-IG
- Capacité nominale : 4 tonnes / 48 000 BTU
- AHRI : 218338225
- Réfrigérant : R-32
- WiFi : en option
- Alimentation : 220 V
- MCA extérieur : 36 A
- MOP extérieur : 40 A
- Tuyauterie : 3/8 po – 3/4 po
- Débit intérieur maximal : 1 690 CFM
- Niveau sonore extérieur : 60 dB(A)
- Niveau sonore intérieur : environ 44 à 51 dB(A)
- ENERGY STAR® : non selon la fiche AirGreen
- Cold Climate : non selon la fiche AirGreen
- Température minimale de chauffage indiquée : environ -20 °C
Une précision technique importante sur les valeurs d’efficacité
La fiche AirGreen communiquée pour cette combinaison indique notamment :
- SEER : 18,5
- EER : 9,7
- HSPF : 8,1
- 27 000 BTU/h à -8 °C
- 29 000 BTU/h à -15 °C

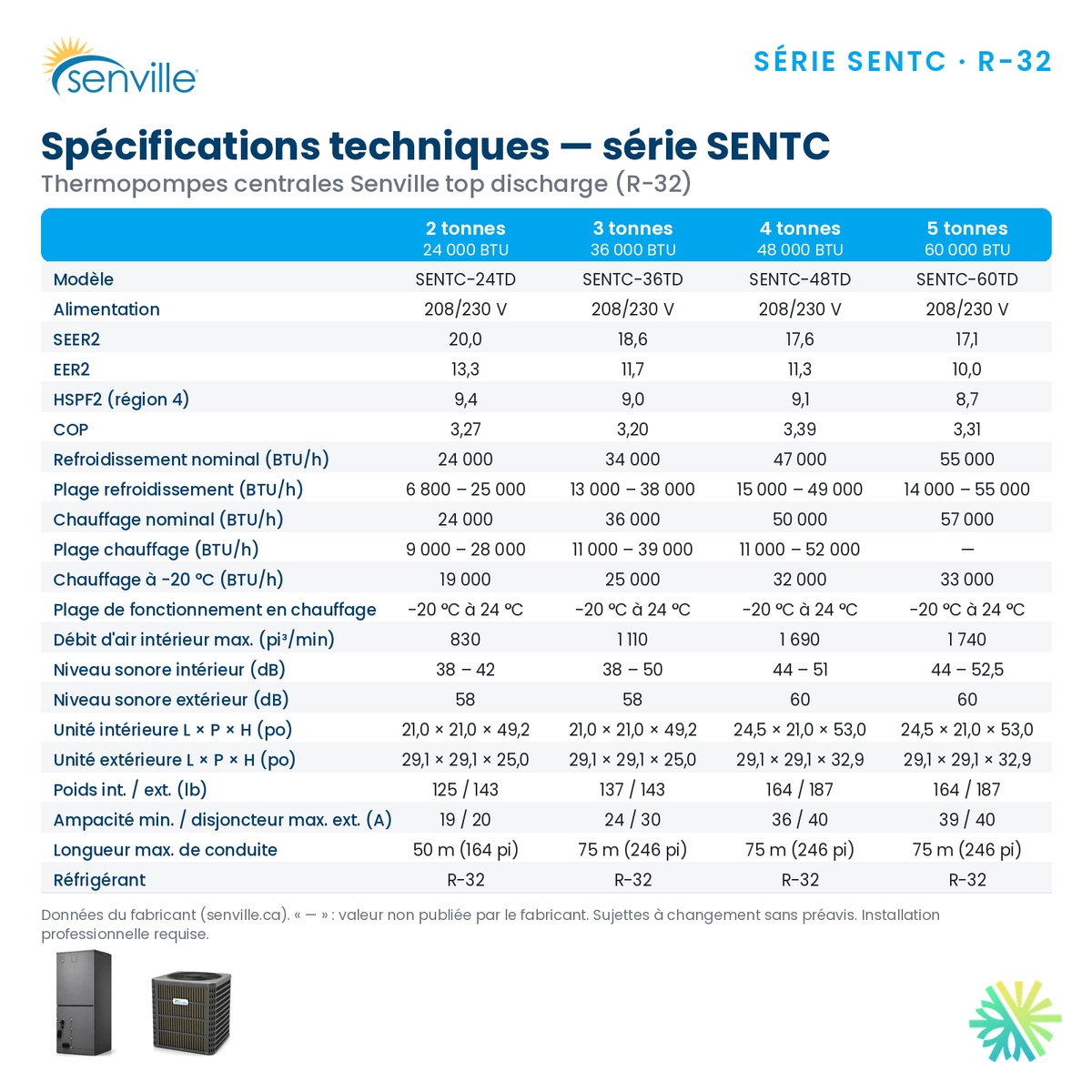

La brochure Senville jointe présente cependant des données légèrement différentes pour le système SENTC-48TD : SEER2 17,6, EER2 11,3, HSPF2 région 4 de 9,1 et COP chauffage de 3,39. Elle indique également une capacité nominale de climatisation de 47 000 BTU/h, avec une modulation de 15 000 à 49 000 BTU/h.
Cette différence mérite d’être mentionnée plutôt que masquée. Elle peut provenir d’une combinaison certifiée particulière, d’une révision de documentation ou d’un changement dans la méthode de présentation des performances. Pour une soumission AirGreen, nous recommandons de nous baser sur la combinaison exacte SENTC-48TD-OG + SENTC-48TD-IG et son certificat AHRI 218338225, puis de confirmer les valeurs applicables au moment de la vente.
48 000 BTU ne veut pas dire que le compresseur fonctionne constamment à 48 000 BTU
La technologie inverter change complètement la façon d’interpréter une thermopompe de 4 tonnes.
La brochure indique une capacité de climatisation modulante de 15 000 à 49 000 BTU/h et une capacité de chauffage de 11 000 à 52 000 BTU/h.
Cela signifie que lorsque la maison exige moins de chauffage ou de climatisation, le système peut diminuer sa production au lieu de fonctionner uniquement selon une logique marche-arrêt.
Dans une maison bien dimensionnée, cette modulation peut contribuer à :
- réduire les variations de température;
- allonger les périodes de fonctionnement à charge partielle;
- limiter certains cycles courts;
- améliorer la stabilité du confort;
- adapter davantage la consommation à la demande réelle.
C’est particulièrement important dans une installation centrale, où le confort dépend autant de la capacité de production que de la distribution de l’air.

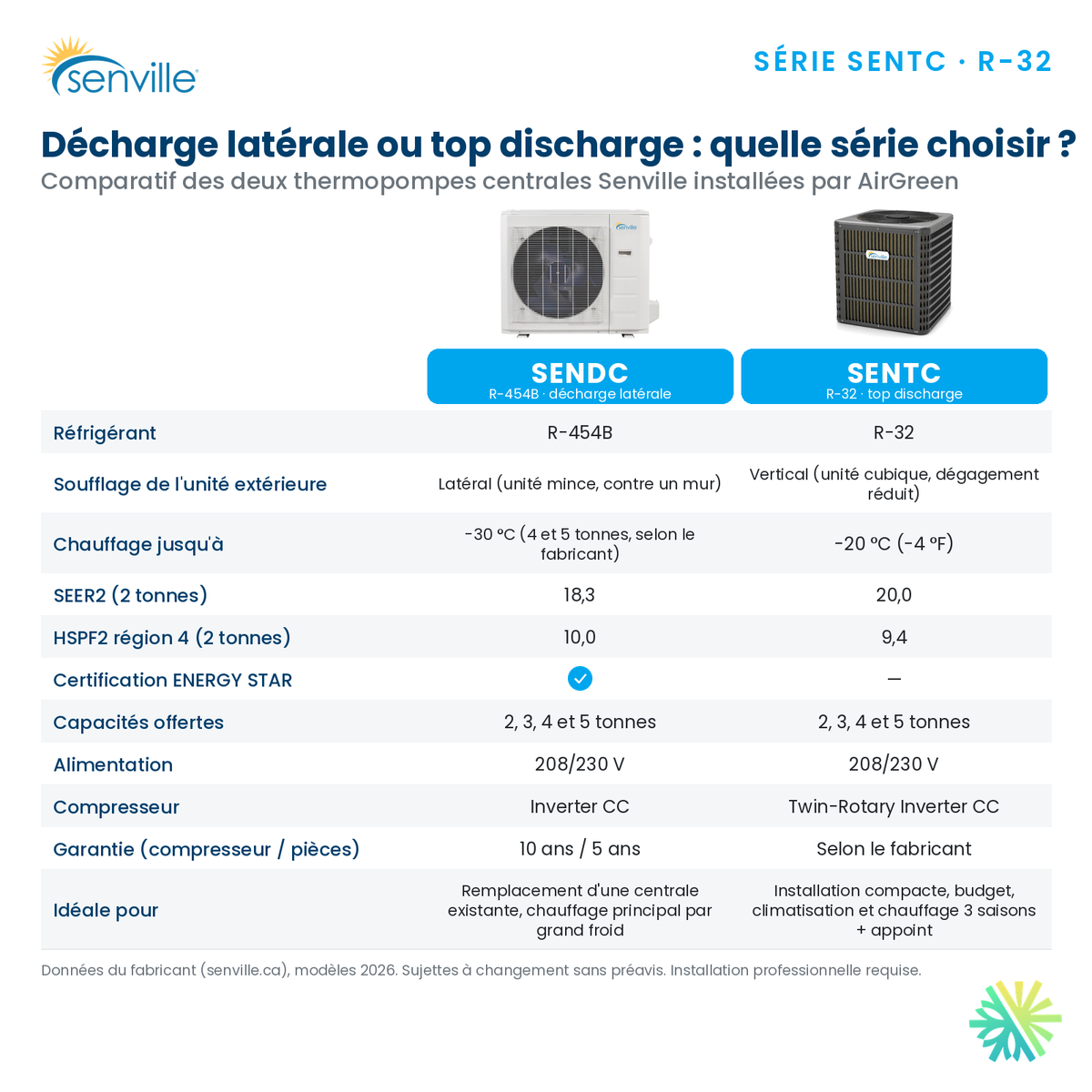

Pourquoi le format Top Discharge peut être utile à Montréal et dans les secteurs plus denses

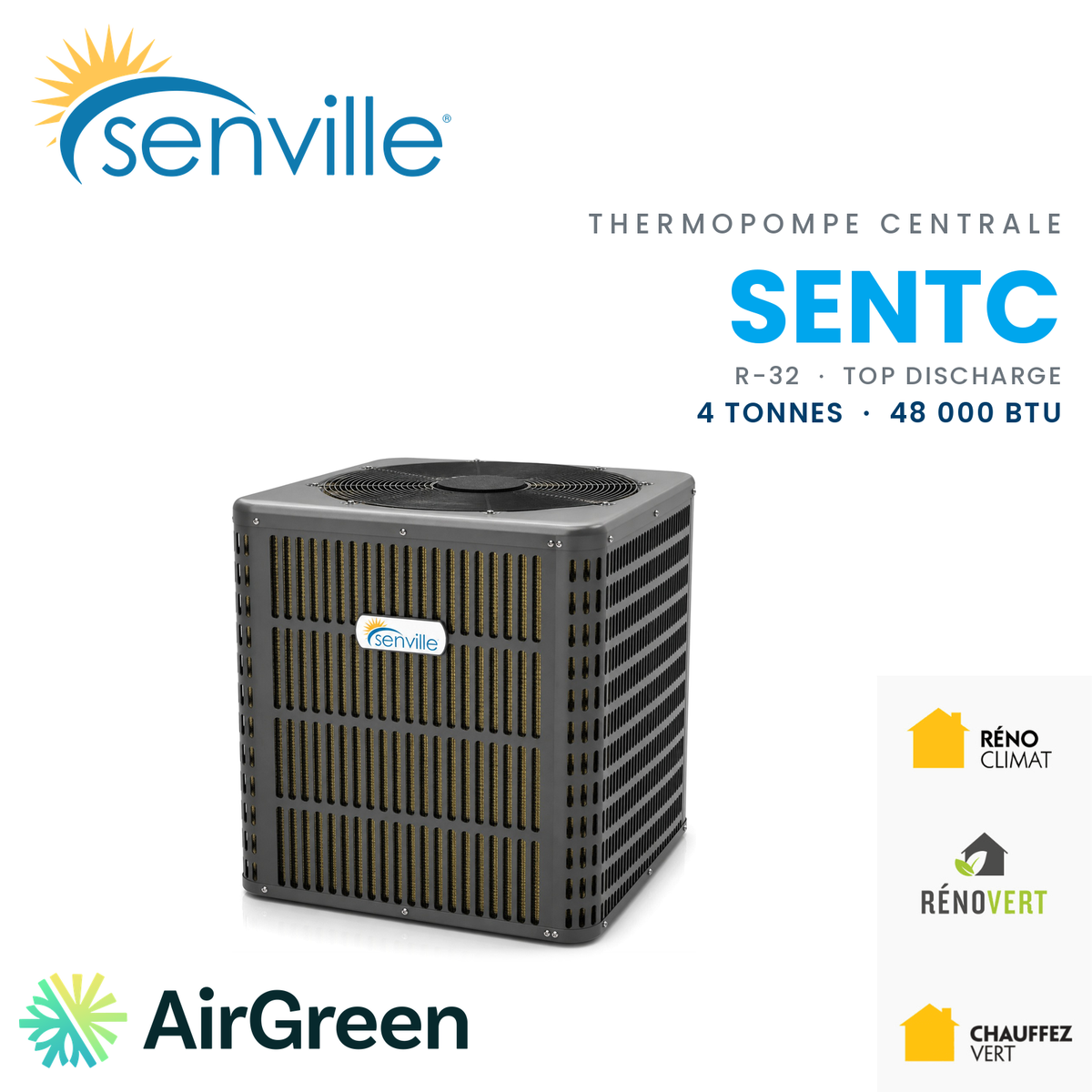

L’unité extérieure se distingue visuellement par son ventilateur situé sur le dessus.
Au lieu de rejeter l’air horizontalement vers une clôture, une allée ou un bâtiment voisin, la thermopompe expulse une grande partie de son débit d’air vers le haut.
Pour certains projets à Montréal, Longueuil ou Laval, cette configuration peut faciliter le choix de l’emplacement, surtout lorsque les passages latéraux sont étroits.
L’unité extérieure mesure approximativement :
29 9/64 po × 29 9/64 po × 32 7/8 po
et pèse environ 187 lb net.
Cette empreinte relativement compacte est intéressante pour une thermopompe de 4 tonnes, mais elle ne signifie pas que nous pouvons l’installer dans un espace fermé.
Une unité Top Discharge nécessite toujours :
- un dégagement vertical approprié;
- une circulation d’air suffisante autour du serpentin;
- une base stable;
- un dégagement pour le service;
- une implantation tenant compte des accumulations de neige;
- un emplacement conforme aux exigences municipales et aux limites de propriété.
Une unité intérieure de près de 53 pouces de hauteur
La centrale intérieure mesure environ :
24 31/64 po de largeur × 21 1/32 po de profondeur × 52 63/64 po de hauteur.
Son poids net est d’environ 164 lb.
Dans un remplacement de système central, cette donnée peut devenir aussi importante que la capacité.
Nous rencontrons régulièrement des salles mécaniques où l’ancienne fournaise a été installée très près du chauffe-eau, du mur ou du plénum principal. Quelques pouces de différence peuvent nécessiter :
- une transition de tôle;
- une modification du plénum;
- un repositionnement du filtre;
- une adaptation du retour d’air;
- une modification du drain;
- un déplacement partiel de tuyauterie ou de câblage.
Chez AirGreen, nous préférons mesurer ces éléments pendant l’évaluation plutôt que de les traiter comme une modification imprévue pendant l’installation.
1 690 CFM : une donnée qui impose de regarder sérieusement le réseau de conduits
La brochure Senville donne deux valeurs de débit intérieur :
1 690 CFM en haute vitesse et 750 CFM à faible débit.
Un système de 4 tonnes capable de déplacer 1 690 pieds cubes d’air par minute exige un réseau de conduits adapté.
C’est ici que de nombreuses installations centrales peuvent perdre une partie de leur potentiel.
Un client peut remplacer une ancienne thermopompe par une machine beaucoup plus récente, mais conserver :
- un retour d’air trop petit;
- des conduits écrasés;
- des transitions très restrictives;
- des registres fermés;
- une distribution déséquilibrée entre les étages.
Le résultat peut être décevant même avec un nouvel équipement.
Un scénario que nous voyons régulièrement dans le Grand Montréal
Un propriétaire nous appelle parce que le deuxième étage demeure chaud en été tandis que le rez-de-chaussée est confortable.
L’ancien système est de 4 tonnes. Le réflexe naturel consiste à croire qu’il faut encore plus de capacité.
Sur le terrain, le problème peut pourtant être complètement différent : le deuxième étage reçoit trop peu de débit d’air, le retour principal est restrictif ou plusieurs branches sont déséquilibrées.
Dans ce cas, passer à une capacité supérieure ne corrigerait pas la cause.
Pour une SENVILLE SENTC-48TD, nous vérifions donc non seulement le nombre de BTU, mais aussi la façon dont les 1 690 CFM peuvent réellement circuler dans le bâtiment.
Unité extérieure à 3 050 CFM et niveau sonore de 60 dB(A)
La brochure indique un débit extérieur maximal de 3 050 CFM et un niveau sonore de 60 dB(A).
À l’intérieur, le niveau sonore annoncé se situe entre 44 et 51 dB(A) selon le débit.
Ces valeurs sont intéressantes pour une unité de cette capacité, mais l’acoustique réelle d’une installation centrale dépend de plusieurs autres facteurs :
- montage de l’unité;
- transitions métalliques;
- pression statique;
- dimensions du retour;
- vitesse dans les grilles;
- emplacement de la salle mécanique;
- isolation acoustique des conduits.
Un bruit de souffle dans une chambre n’est donc pas nécessairement causé par le compresseur ou la thermopompe elle-même.
Un compresseur Twin-Rotary DC Inverter
La brochure identifie le compresseur comme un Twin-Rotary DC Inverter, modèle KTQ420D41SN5A1 de GMCC.
Cette conception permet la modulation de la capacité plutôt qu’un fonctionnement uniquement à puissance fixe.
Pour le propriétaire, l’intérêt n’est pas le nom du compresseur en soi. Ce qui compte est la capacité du système à répondre à une charge variable au cours de la journée.
Une maison peut exiger beaucoup de climatisation à 16 h lors d’une journée chaude et nettement moins à 22 h. L’inverter permet de mieux suivre cette variation.
Chauffage au Québec, R-32 et installation : les points que nous vérifions avant de recommander cette SENVILLE de 4 tonnes
Ce n’est pas une thermopompe Cold Climate selon la fiche AirGreen
La fiche communiquée classe le système comme :
Cold Climate : non
et indique :
Energy Star : non.
C’est une information importante pour un propriétaire du Québec.
Cela ne signifie pas que l’appareil ne chauffe pas par temps froid. La brochure indique une plage officielle de chauffage allant jusqu’à -4 °F, soit environ -20 °C.
La différence se situe surtout dans la stratégie d’utilisation.
Nous voyons davantage cette thermopompe comme une solution pour une propriété où :
- la climatisation centrale représente un besoin important;
- la thermopompe fournit une grande partie du chauffage saisonnier;
- un système auxiliaire demeure disponible lorsque le froid devient intense;
- une certification Cold Climate jusqu’à -30 °C n’est pas une exigence centrale du projet.
Les capacités de chauffage de la brochure donnent une image beaucoup plus précise
La documentation Senville fournit plusieurs points de fonctionnement :
- 50 000 BTU/h à 47 °F, soit environ 8 °C
- 30 000 BTU/h à 17 °F, soit environ -8 °C
- 36 000 BTU/h à 5 °F, soit environ -15 °C
- 32 000 BTU/h à -4 °F, soit environ -20 °C
La plage nominale de chauffage se situe entre 11 000 et 52 000 BTU/h.
Ces chiffres diffèrent légèrement des 27 000 BTU à -8 °C et 29 000 BTU à -15 °C actuellement fournis sur la fiche AirGreen.
Dans une publication technique, cette différence doit être vérifiée contre le certificat AHRI exact plutôt que d’être fusionnée arbitrairement.
Ce qui reste certain est que la capacité disponible diminue par temps froid et ne doit pas être assimilée à la capacité nominale de 48 000 BTU.
Pourquoi cette distinction est importante à Laval, Montréal et sur les deux Rives
Une propriété peut avoir besoin de 45 000 BTU/h de chauffage lors d’une journée extrêmement froide.
Si la thermopompe fournit seulement 30 000 à 36 000 BTU/h dans ces conditions, l’écart doit être couvert par une autre source.
Dans un système central, il peut s’agir notamment d’un élément électrique auxiliaire.
La bonne stratégie n’est pas d’exiger que la thermopompe couvre nécessairement 100 % de la charge à chaque température. Il faut plutôt déterminer à quelle température le chauffage complémentaire devient nécessaire et combien d’énergie il doit fournir.
R-32 : 119,9 oz de charge d’usine
Le SENTC-48TD fonctionne au R-32.
La brochure indique :
- charge d’usine : 3,4 kg / 119,9 oz
- charge additionnelle : 0,52 oz par pied lorsque requise;
- ligne liquide : 3/8 po
- ligne gaz : 3/4 po
- longueur maximale de tuyauterie : 246 pi
- différence de hauteur maximale : 98,4 pi
- raccords frigorifiques évasés.
Ces informations sont particulièrement utiles pour certains projets complexes où l’unité extérieure doit être installée loin de la centrale intérieure.
Pourquoi une ancienne tuyauterie 3/8 – 3/4 ne doit pas être réutilisée automatiquement
Le diamètre correct ne garantit pas à lui seul que les conduites peuvent être conservées.
Pour un remplacement, nous devons considérer :
- le réfrigérant utilisé par l’ancien système;
- la propreté intérieure des lignes;
- leur état;
- leur épaisseur;
- la longueur;
- le nombre de raccords;
- les différences de hauteur;
- les instructions applicables au nouvel équipement.
Chez AirGreen, cette vérification est particulièrement importante lorsqu’une tuyauterie traverse plusieurs étages ou des zones finies.
208/230 V et circuit extérieur : MCA 36 A, MOP 40 A
La documentation précise une alimentation de 208/230 V, 60 Hz, monophasée.
Elle fournit séparément les exigences électriques :
- unité intérieure : MCA 7 A / MOP 15 A
- unité extérieure : MCA 36 A / MOP 40 A.
Cette distinction est importante lors de la préparation électrique du chantier.
Le propriétaire ne doit pas seulement vérifier la présence d’un disjoncteur de 40 A. Il faut considérer la capacité générale du panneau, le câblage, le sectionneur et, lorsqu’un chauffage auxiliaire est installé, la charge électrique additionnelle de celui-ci.
Le chauffage auxiliaire doit faire partie du calcul dès le début
Puisque la thermopompe n’est pas identifiée comme Cold Climate et que sa plage de chauffage descend approximativement à -20 °C, la planification d’un chauffage complémentaire devient particulièrement importante au Québec.
Dans une installation AirGreen, nous voulons savoir :
- quelle est la charge thermique réelle du bâtiment;
- combien de BTU la thermopompe peut fournir à -8, -15 et -20 °C;
- à quel moment un appoint devient nécessaire;
- quelle capacité électrique est disponible.
Cette analyse permet d’éviter deux extrêmes : un chauffage auxiliaire trop faible qui ne couvre pas la maison ou un élément inutilement grand qui impose une charge électrique excessive.
Le dimensionnement : 4 tonnes ne sont pas automatiquement mieux que 3 tonnes
Un appareil de 48 000 BTU peut être nécessaire dans une grande propriété, mais le simple fait qu’un système de 4 tonnes puisse être installé ne signifie pas qu’il devrait l’être.
Le surdimensionnement peut provoquer :
- des cycles moins favorables;
- un contrôle de l’humidité moins constant;
- des débits d’air excessifs;
- davantage de bruit aux grilles;
- une température moins homogène.
Nous préférons toujours valider la capacité avant de remplacer « 4 tonnes par 4 tonnes ».
Une maison qui a reçu de nouvelles fenêtres, une meilleure isolation et des travaux d’étanchéité peut avoir une charge beaucoup plus faible qu’au moment où son ancien système a été installé.
Une autre erreur : juger seulement l’unité extérieure
La photo de la thermopompe attire naturellement l’attention, mais dans un système central, l’unité intérieure et les conduits sont tout aussi importants.
Une SENTC-48TD avec un réseau mal équilibré ne pourra pas offrir les mêmes résultats qu’un système correctement intégré.
C’est pourquoi notre équipe considère :
- le retour;
- le filtre;
- la pression statique;
- les conduits principaux;
- les branches;
- les registres;
- la position de la centrale intérieure;
- le drainage.
Entretien CVAC : un débit élevé exige un filtre et un serpentin propres
À 1 690 CFM, une restriction d’air peut rapidement devenir problématique.
Un filtre négligé augmente la résistance du système. Un serpentin intérieur encrassé peut réduire les échanges thermiques. Des conduits obstrués ou des registres fermés peuvent modifier la pression statique.
Un entretien CVAC régulier ne sert donc pas seulement à garder l’équipement propre : il contribue au maintien du débit d’air pour lequel la centrale a été conçue.
Garantie et vérification avant la commande
La fiche AirGreen indique une garantie manufacturière :
10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre
ainsi qu’une garantie supplémentaire possible.
Pour toute thermopompe centrale, nous recommandons de confirmer les conditions exactes d’enregistrement ainsi que la couverture applicable à la combinaison installée.
Il faut également distinguer :
- garantie du compresseur;
- garantie des pièces;
- main-d’œuvre;
- déplacement;
- réfrigérant;
- diagnostic.
Une mention « 10 ans » ne veut pas nécessairement dire que tous les coûts d’une éventuelle réparation sont couverts pendant cette période.
Dans quels projets cette SENVILLE Top Discharge est-elle la plus intéressante?
Nous la considérerions particulièrement pour :
- une maison avec un réseau de conduits central existant;
- un remplacement de système de 4 tonnes après validation du dimensionnement;
- une propriété où l’espace au sol extérieur est limité;
- un emplacement où l’évacuation verticale présente un avantage;
- une installation où un débit pouvant atteindre 1 690 CFM est nécessaire;
- un projet recherchant un système central au R-32;
- une propriété disposant déjà d’un chauffage auxiliaire adapté;
- un projet où la certification Cold Climate n’est pas indispensable.
Elle serait moins logique si l’objectif principal est de conserver une capacité très élevée à -25 °C ou -30 °C. Dans ce cas, nous comparerions plutôt ce système avec une véritable thermopompe centrale Cold Climate.
Pourquoi confier ce projet à AirGreen
Une thermopompe centrale de 48 000 BTU ne devrait jamais être traitée comme un simple remplacement d’appareil.
Chez AirGreen, nous vérifions l’installation comme un ensemble :
- charge thermique;
- capacité de la thermopompe;
- réseau de ventilation;
- pression statique;
- débit;
- alimentation électrique;
- chauffage auxiliaire;
- tuyauterie frigorifique;
- drainage;
- thermostat;
- emplacement extérieur;
- accès pour l’entretien.
Nous desservons Montréal, Laval, Longueuil, la Rive Sud, la Rive Nord et la Montérégie pour les remplacements et installations de systèmes centraux.
La SENVILLE SENTC-48TD R32 Top Discharge 4 tonnes présente un ensemble technique intéressant : compresseur Twin-Rotary DC Inverter, modulation importante, débit intérieur de 750 à 1 690 CFM, unité extérieure compacte à évacuation supérieure, niveau sonore extérieur annoncé de 60 dB(A) et tuyauterie 3/8 po – 3/4 po. Ces caractéristiques sont directement confirmées par la documentation Senville fournie.
Contactez AirGreen pour obtenir une soumission pour la thermopompe centrale SENVILLE R32 Top Discharge 4 tonnes – 48 000 BTU. Nous pouvons vérifier le dimensionnement, les conduits, le panneau électrique, le chauffage auxiliaire et l’installation complète pour votre propriété à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord.
