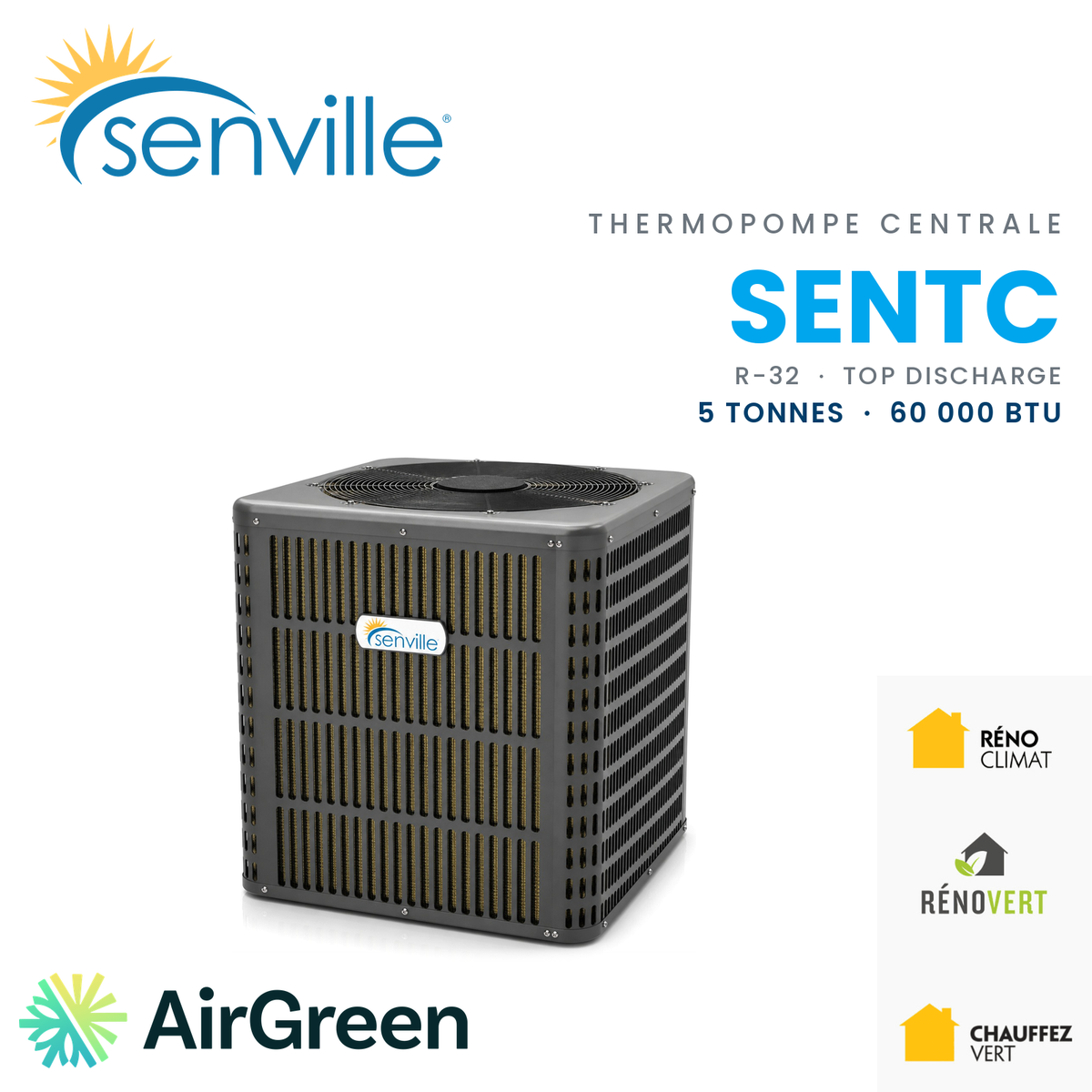

Thermopompe Centrale SENVILLE R32 Top Discharge | 5 Tonnes - 60000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : $
- Energy Star® : Non
- WiFi : En Option
- AHRI : 218338226
- Rendement : 17.7 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : 60.0 dB(A)
- Gaz (Fréon) : R-32
Un système central de grande capacité qui mise sur l’inverter, le R-32 et une unité extérieure à décharge verticale
La thermopompe centrale SENVILLE R32 Top Discharge 5 tonnes – 60 000 BTU répond à un besoin très différent de celui d’une petite thermopompe murale. Elle vise les grandes maisons, certaines propriétés multizones desservies par des conduits et des applications commerciales légères où le système doit déplacer un volume d’air important tout en maintenant une température relativement uniforme dans plusieurs pièces.
Chez AirGreen, lorsque nous évaluons un remplacement de système central à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, notre première question n’est pas simplement de savoir si l’ancien appareil faisait cinq tonnes. Nous devons vérifier si le réseau de conduits, les retours d’air, l’alimentation électrique et les pertes thermiques du bâtiment correspondent encore réellement à cette capacité.

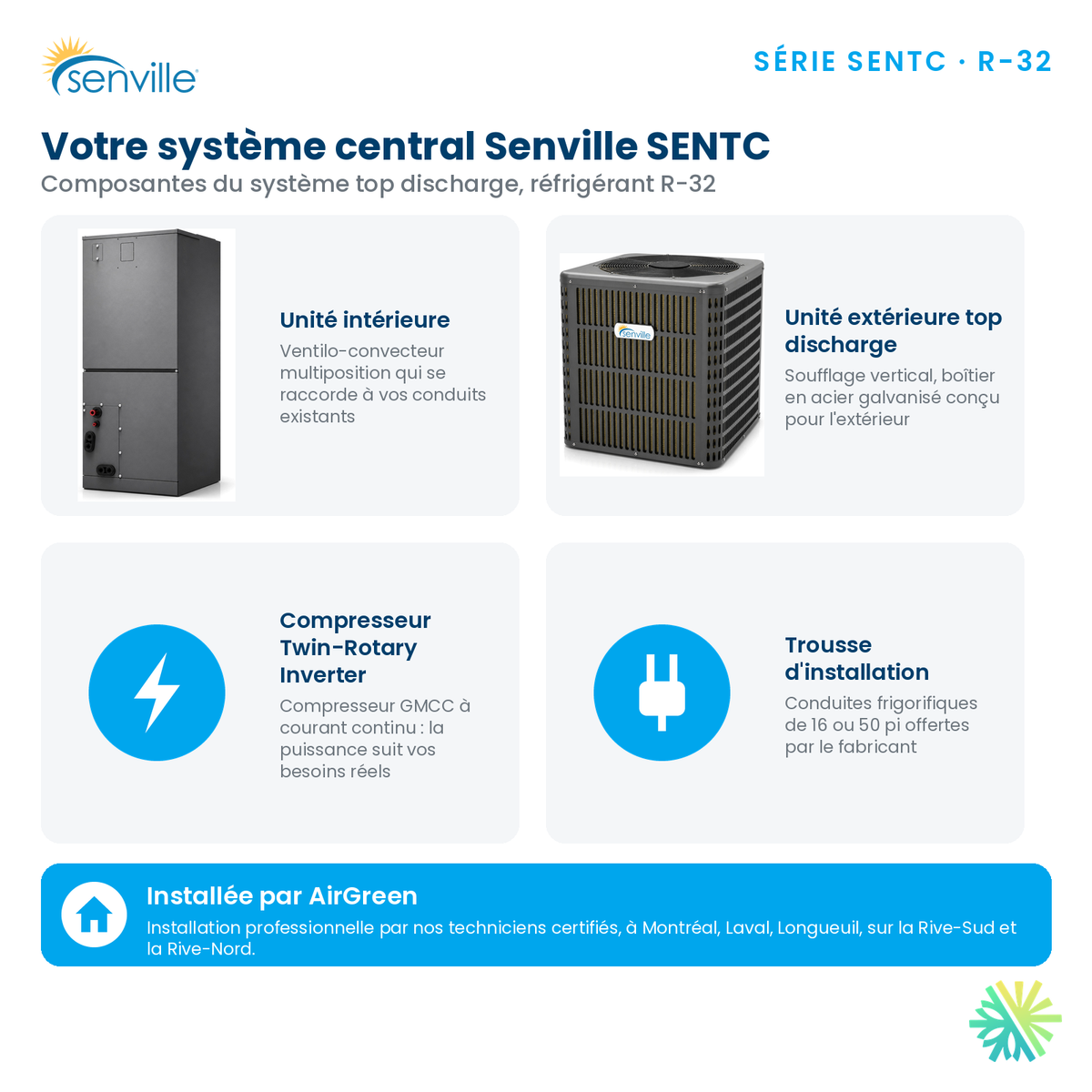

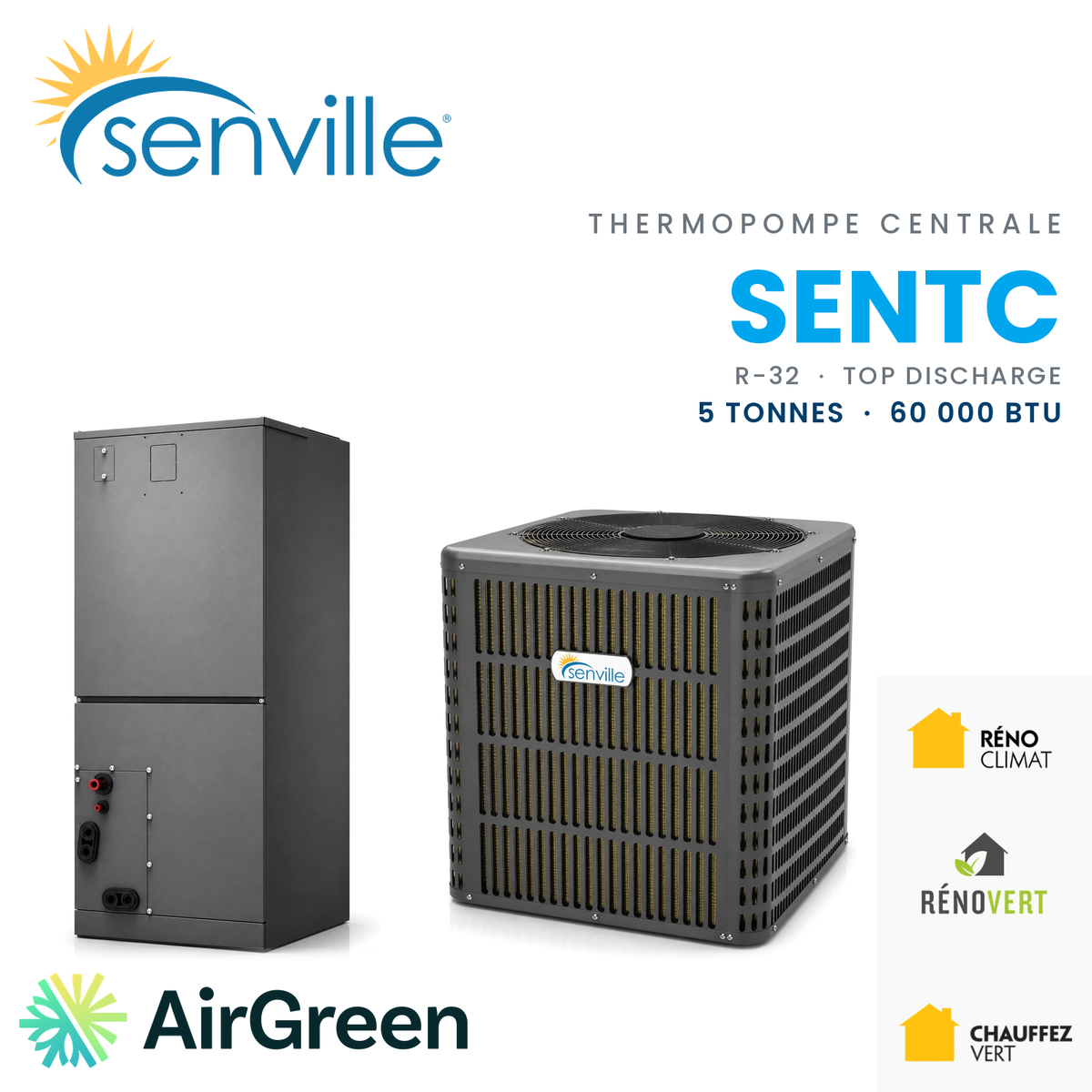

La combinaison présentée sur la fiche AirGreen comprend l’unité extérieure SENTC-60TD-OG et l’unité intérieure SENTC-60TD-IG, associées au numéro AHRI 218338226. Elle fonctionne au R-32, utilise une alimentation de 220 V et propose le WiFi en option.
La documentation Senville décrit ce système comme une thermopompe centrale de 5 tonnes / 60 000 BTU destinée aux grandes résidences et aux applications commerciales légères. La brochure insiste sur son débit d’air élevé, sa capacité à maintenir des températures stables et son fonctionnement à capacité variable.
60 000 BTU dans le nom, mais 55 000 BTU/h dans le tableau technique : une nuance importante
La désignation commerciale parle d’un système 5 tonnes – 60 000 BTU. Il faut toutefois regarder plus loin que le titre.

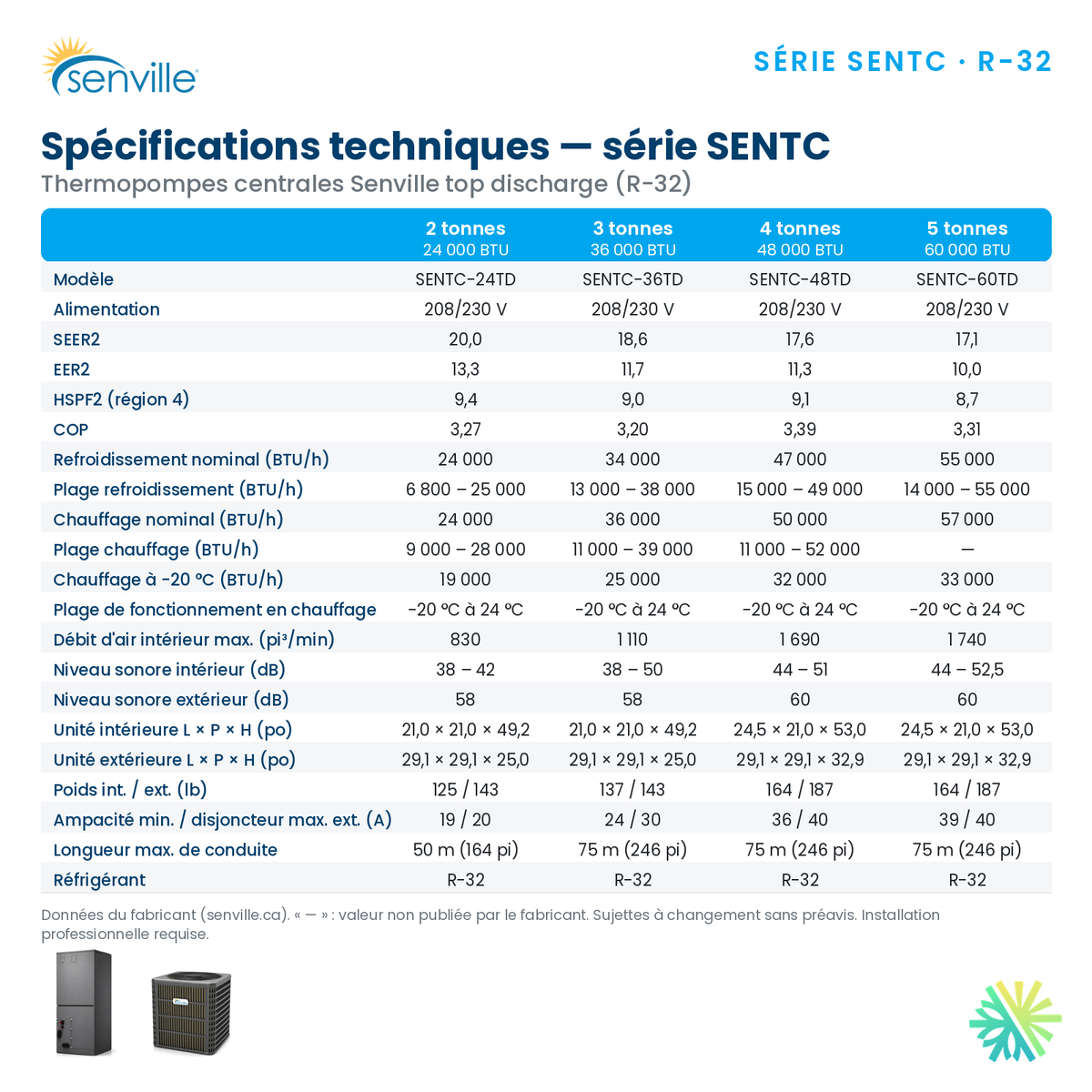

Dans le tableau technique de la brochure, Senville indique une capacité nominale de refroidissement de 55 000 BTU/h, avec une plage de modulation d’environ 14 000 à 55 000 BTU/h.
Cette distinction mérite d’être clairement expliquée.
Dans l’industrie du CVAC, un système peut être commercialisé dans une classe de capacité de cinq tonnes tout en présentant une capacité certifiée ou nominale légèrement différente selon la combinaison exacte d’unités et les conditions de test.
Pour le propriétaire, l’information la plus utile n’est donc pas simplement « cinq tonnes ». Nous examinons plutôt :
- la capacité certifiée de la combinaison exacte;
- sa plage de modulation;
- le débit d’air;
- la capacité de chauffage à basse température;
- le réseau de conduits existant;
- la charge réelle du bâtiment.
La fiche AirGreen actuellement fournie indique une capacité de refroidissement de 60 000 BTU. La brochure technique jointe indique pour sa part 55 000 BTU/h nominal. Pour une soumission finale, nous recommandons donc de se référer à la combinaison exacte SENTC-60TD-OG + SENTC-60TD-IG, AHRI 218338226, plutôt que de déduire la performance uniquement à partir du nom de la catégorie.
Une modulation inverter qui change le comportement d’un système central de cinq tonnes

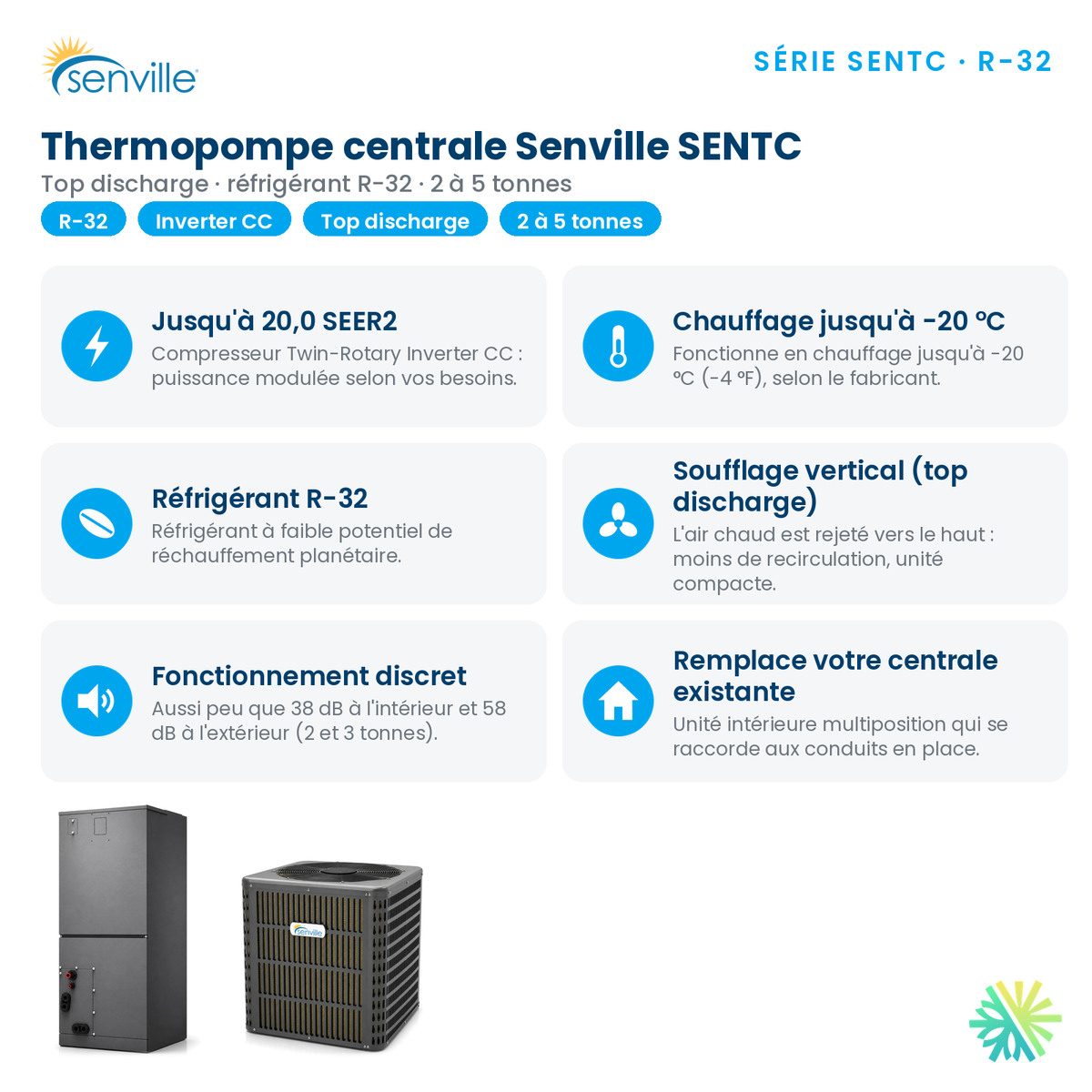

La brochure précise que le compresseur est de type Twin-Rotary DC Inverter, modèle KTQ420D41SN5A1 de GMCC.
Ce détail est central.
Un ancien climatiseur central ou une ancienne thermopompe pouvait fonctionner essentiellement à pleine capacité, puis s’arrêter lorsque la consigne était atteinte.
Ici, la capacité peut varier beaucoup plus largement.
En climatisation, la brochure affiche une plage de 14 000 à 55 000 BTU/h. En chauffage, la plage indiquée est de 13 400 à 55 000 BTU/h.
Pour une grande maison de la Rive Sud ou de Laval, cela signifie que l’appareil n’a pas besoin de produire continuellement l’équivalent de cinq tonnes lorsque la demande est modérée.
Cette modulation peut favoriser :
- des cycles plus longs;
- moins de variations brusques de température;
- une circulation d’air plus régulière;
- une meilleure adaptation aux charges intermédiaires;
- moins de démarrages complets du compresseur.
Elle ne remplace toutefois pas un bon dimensionnement. Une thermopompe de cinq tonnes reste un équipement de grande capacité, même lorsqu’elle peut ralentir.

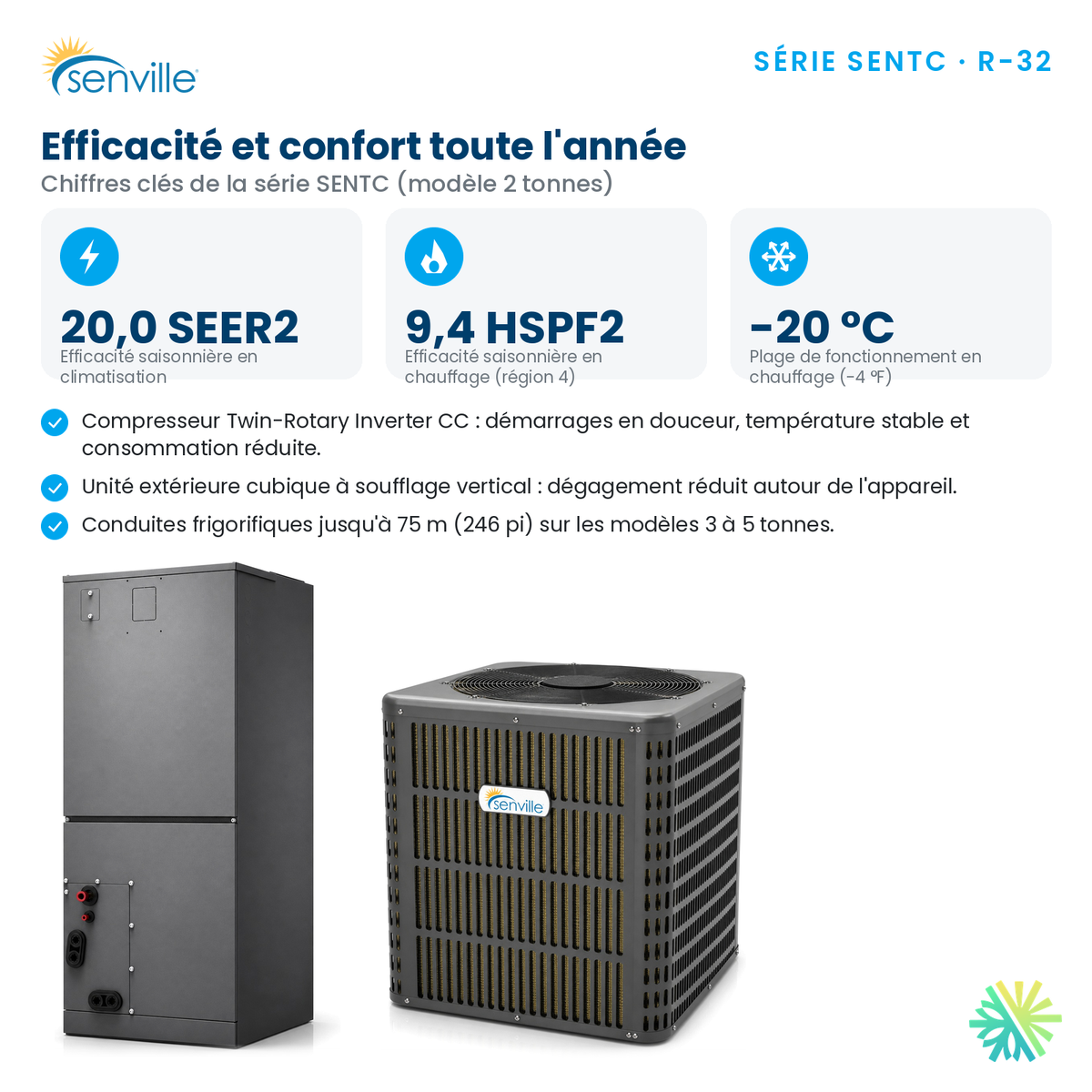

Les données de rendement : deux ensembles de valeurs à ne pas mélanger
La fiche AirGreen fournie avec le produit affiche :
- SEER : 17,7
- HSPF : 8,0
- EER : 8,6
La brochure technique jointe affiche quant à elle :
- SEER2 : 17,1
- EER2 : 10,0
- HSPF2 région 4 : 8,7
- COP nominal en chauffage : 3,31
Il ne serait pas rigoureux de choisir arbitrairement l’une de ces valeurs et de présenter l’autre comme une erreur. Les indices peuvent provenir de versions de certification, de méthodes de présentation ou de combinaisons différentes.
Pour une comparaison technique avec un autre système central, nous recommandons de toujours utiliser les données correspondant exactement au numéro AHRI de la combinaison installée.
Le point essentiel demeure que nous sommes devant un système central inverter de grande capacité, et non devant une thermopompe murale à très haut SEER2. Les rendements d’un système avec distribution par conduits doivent être comparés à d’autres systèmes centraux de même catégorie.
Chauffage jusqu’à environ -20 °C : ce que la brochure confirme
La fiche AirGreen indique un fonctionnement en chauffage jusqu’à -20 °C et classe ce modèle comme non Cold Climate.
La brochure confirme une plage de chauffage extérieure allant jusqu’à -4 °F, soit environ -20 °C.
C’est une différence importante par rapport aux thermopompes centrales spécifiquement conçues et certifiées pour maintenir des performances à -25 °C ou -30 °C.
Cette SENVILLE peut donc jouer un rôle important en chauffage hivernal, mais nous ne la présentons pas comme une thermopompe climat froid de type -30 °C.
Selon les données de la fiche AirGreen :
- capacité à -8 °C : environ 30 400 BTU/h;
- capacité à -15 °C : environ 30 000 BTU/h.
La brochure fournit pour sa part plusieurs points de performance :
- 57 000 BTU/h à 47 °F, soit environ 8 °C;
- 34 500 BTU/h à 17 °F, soit environ -8 °C;
- 40 000 BTU/h à 5 °F, soit environ -15 °C;
- 33 000 BTU/h à -4 °F, soit environ -20 °C.
Ces chiffres ne correspondent pas parfaitement aux valeurs actuellement affichées sur la fiche AirGreen. Pour nous, cela renforce une règle importante : avant de déterminer la capacité de chauffage disponible à une température précise, il faut confirmer les données de performance de la combinaison AHRI réellement vendue.
Pourquoi 30 000 à 40 000 BTU/h en grand froid changent le dimensionnement
Supposons une maison dont les pertes thermiques atteignent 55 000 BTU/h à la température de conception.
Une thermopompe qui produit encore 30 000 ou 35 000 BTU/h à cette température ne couvrira pas à elle seule toute la charge.
Cela ne signifie pas qu’elle devient inutile.
Au contraire, elle peut continuer à fournir une partie significative du chauffage, pendant qu’un système auxiliaire complète la différence.
Dans beaucoup de projets centraux au Québec, l’objectif n’est pas nécessairement de forcer la thermopompe à couvrir 100 % des besoins lors de l’heure la plus froide de l’hiver. L’objectif peut être de maximiser son fonctionnement pendant la majorité de la saison, puis d’utiliser un appoint lorsque nécessaire.
Un débit d’air de 1 740 CFM : le réseau de conduits doit suivre
La documentation indique un débit d’air intérieur pouvant atteindre 1 740 CFM, avec un minimum annoncé d’environ 750 CFM.
C’est une donnée essentielle pour une installation de cinq tonnes.
Un système central ne peut fonctionner correctement que si le réseau de conduits peut réellement transporter son débit.
Lors d’une inspection AirGreen, nous portons notamment attention à :
- la dimension du retour principal;
- la dimension du plénum;
- les conduits d’alimentation;
- les embranchements;
- la propreté des filtres;
- les restrictions;
- la pression statique;
- l’équilibrage des grilles.
Une thermopompe de grande capacité raccordée à des conduits trop petits peut être plus bruyante, déplacer moins d’air que prévu et fonctionner dans des conditions défavorables.
Un exemple fréquent dans le Grand Montréal : l’ancien système est cinq tonnes, mais les conduits ne le sont pas réellement
Sur des remplacements centraux, nous rencontrons parfois une situation paradoxale.
Une maison possède depuis longtemps un climatiseur ou une thermopompe de cinq tonnes, mais le retour d’air et certains conduits ressemblent davantage à ce qu’on attendrait d’un système plus petit.
Le fait que l’ancien appareil ait fonctionné pendant des années ne prouve pas que l’installation était bien conçue.
Avant de remplacer directement cinq tonnes par cinq tonnes, nous analysons donc la distribution existante.
Cela peut nous éviter :
- un soufflage trop bruyant;
- une pression statique élevée;
- des pièces mal alimentées;
- des températures inégales;
- un rendement inférieur aux performances annoncées.

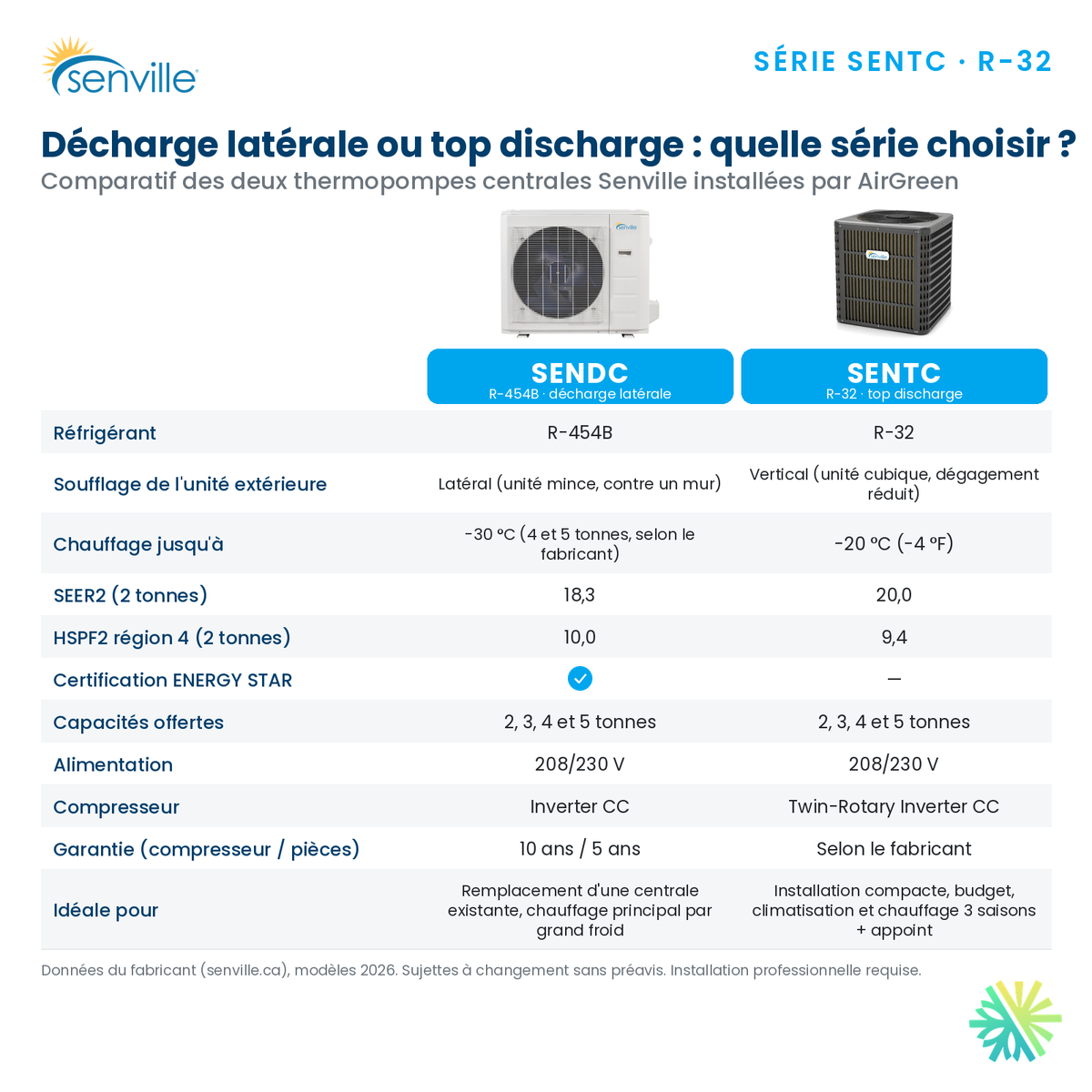

Top Discharge : pourquoi la forme de l’unité extérieure compte
L’expression Top Discharge signifie que l’air chaud ou froid rejeté par le condenseur est expulsé principalement vers le haut.
C’est une architecture très courante sur les systèmes centraux nord-américains.
Elle peut être intéressante lorsque l’unité est installée à proximité d’une maison ou dans un espace où l’on souhaite éviter que l’air soit projeté directement horizontalement vers une terrasse, un passage ou un mur voisin.
Cela ne signifie toutefois pas que l’appareil peut être installé sans dégagement.
Il faut conserver suffisamment d’espace autour et au-dessus de l’unité pour permettre un débit d’air correct et un accès pour le service.
Dimensions extérieures compactes pour une capacité de cinq tonnes
La brochure donne pour l’unité extérieure environ :
29 9/64 po × 29 9/64 po × 32 7/8 po
soit environ 29,14 × 29,14 × 32,88 po.
Son poids net est d’environ 187 lb.
La forme carrée Top Discharge est donc assez différente de certains gros condenseurs latéraux allongés.
Pour l’installation, nous vérifions :
- la base;
- le dégagement autour de la machine;
- la neige;
- l’évacuation de l’eau de dégivrage;
- la distance des fenêtres;
- la proximité du voisinage;
- l’accès du technicien.
60 dB(A) à l’extérieur
La documentation annonce un niveau sonore extérieur de 60 dB(A).
Pour un système central de cinq tonnes, cette valeur mérite d’être prise en compte dès la planification.
À Montréal et à Longueuil, certaines propriétés ont des espaces latéraux relativement étroits. Placer une unité directement sous une fenêtre de chambre ou à quelques pieds d’une terrasse peut rendre son fonctionnement beaucoup plus perceptible.
Nous cherchons donc un compromis entre :
- longueur de tuyauterie;
- accessibilité;
- esthétique;
- dégagement;
- bruit;
- réglementation municipale.
Une unité intérieure de près de 53 pouces
L’unité intérieure mesure environ :
24,48 po × 21,03 po × 52,98 po
et pèse environ 164 lb net.
Cette taille est importante lors d’un remplacement dans une salle mécanique déjà occupée par un chauffe-eau, un panneau électrique ou d’autres équipements.
Nous devons prévoir l’espace nécessaire non seulement pour introduire l’unité, mais aussi pour :
- raccorder les conduits;
- installer ou adapter le plénum;
- accéder au filtre;
- entretenir le ventilateur;
- accéder au drain;
- ouvrir les panneaux de service.
Niveau sonore intérieur de 44 à 52,5 dB(A)
Le ventilateur intérieur affiche environ 44 dB(A) à basse vitesse et 52,5 dB(A) à haute vitesse.
Dans une installation centrale correctement réalisée, l’unité intérieure se trouve généralement dans une salle mécanique, de sorte que ce bruit est moins perceptible qu’avec une unité murale située directement dans la pièce.
Toutefois, une mauvaise conception des conduits peut transmettre le bruit du ventilateur dans les grilles. Encore une fois, le système lui-même n’est qu’une partie du résultat final.
Les détails d’installation qui déterminent si cette SENVILLE 5 tonnes donnera réellement les performances prévues
R-32 : un élément important de cette nouvelle plateforme
Le système utilise du R-32, avec une charge d’usine indiquée de 3,4 kg, soit environ 119,9 oz.
La documentation donne également un ajout de charge d’environ 0,52 oz par pied lorsque nécessaire.
Le R-32 est un réfrigérant A2L. Sa manipulation demande donc des procédures et des outils adaptés.
Pour AirGreen, une installation professionnelle implique notamment :
- la préparation correcte de la tuyauterie;
- le contrôle d’étanchéité;
- la mise sous vide;
- la charge correspondant à la longueur réelle;
- la vérification après mise en service.
Tuyauterie 3/8 po – 3/4 po
La brochure confirme une ligne liquide de 3/8 po et une ligne gaz de 3/4 po.
Elle indique aussi :
- longueur maximale de tuyauterie : 246 pieds / 75 m;
- différence de hauteur maximale : 98,4 pieds / 30 m;
- raccords évasés.
Ces limites offrent une bonne flexibilité d’installation, mais nous cherchons toujours à éviter les longueurs inutiles. Une installation simple, accessible et bien planifiée reste préférable à un trajet complexe simplement parce que le fabricant permet une grande longueur maximale.
MCA 39 A et MOP 40 A à l’extérieur
La brochure indique pour l’unité extérieure :
- MCA : 39 A
- MOP : 40 A
et pour l’unité intérieure :
- MCA : 7 A
- MOP : 15 A
La fiche AirGreen reprend le MCA extérieur de 39 A et le MOP de 40 A.
Cette information doit être intégrée à l’analyse électrique de la maison.
Une grande propriété peut déjà posséder :
- chauffage électrique;
- chauffe-eau;
- sécheuse;
- cuisinière;
- borne de recharge;
- spa;
- autres charges importantes.
Nous ne traitons donc jamais l’électricité comme une simple formalité ajoutée après le choix de l’équipement.
Une consommation qui varie avec la modulation
En climatisation, la brochure affiche une puissance absorbée d’environ 900 à 6 800 W, avec une valeur nominale de 5 500 W.
En chauffage, elle indique également une plage d’environ 900 à 6 800 W, avec 5 050 W comme valeur de référence.
Ces plages montrent directement l’effet de la technologie inverter.
La consommation électrique ne reste pas fixe. Elle évolue en fonction de la charge, de la température extérieure et des conditions de fonctionnement.
Non ENERGY STAR et non Cold Climate : ce n’est pas un détail
La fiche AirGreen classe cette combinaison comme :
- ENERGY STAR : non
- Cold Climate : non
Ce point mérite d’être clairement indiqué lorsqu’on la compare à d’autres thermopompes centrales.
Un système peut être performant tout en n’étant pas certifié ENERGY STAR ou climat froid selon les critères d’un programme donné.
Cette distinction peut influencer :
- les subventions;
- l’admissibilité à certains programmes;
- la comparaison avec des modèles -25 °C ou -30 °C;
- le coût net du projet.
La brochure ne fournit pas d’élément permettant d’affirmer une certification ENERGY STAR pour cette combinaison. Elle indique surtout ses performances et sa plage de fonctionnement.
Garantie : vérifier la couverture exacte vendue par AirGreen
La fiche AirGreen indique une garantie manufacturier de :
10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre, avec possibilité d’une garantie supplémentaire.
La brochure jointe ne présente pas clairement de tableau de garantie dans les pages techniques fournies.
Nous recommandons donc de considérer les conditions de garantie affichées sur la fiche AirGreen comme la référence commerciale du produit vendu, tout en confirmant les exigences d’enregistrement et les modalités applicables au moment de la commande.
Quand cette SENVILLE 5 tonnes devient un choix logique
Nous regarderions particulièrement ce modèle pour :
- une grande maison équipée de conduits existants;
- une maison nécessitant un fort débit d’air;
- un remplacement de système central de capacité importante;
- un commerce léger;
- une installation où la forme Top Discharge facilite le positionnement extérieur;
- un propriétaire qui veut une technologie inverter mais n’a pas besoin d’une certification climat froid jusqu’à -30 °C.
Nous serions plus prudents si le propriétaire cherche avant tout une thermopompe capable de soutenir une grande partie de la charge de chauffage aux températures les plus froides de l’hiver québécois.
Dans ce cas, les capacités à -15 °C et -20 °C doivent être comparées avec celles d’autres modèles climat froid.
La plus grosse erreur à éviter avec une thermopompe de cinq tonnes
La principale erreur serait de considérer que « plus gros » signifie automatiquement « meilleur ».
Un système de cinq tonnes installé sur une maison qui n’en a réellement besoin que de trois ou quatre peut créer plusieurs problèmes :
- cycles inadéquats;
- débit trop élevé;
- bruit aux grilles;
- déshumidification moins efficace dans certaines conditions;
- consommation inutile;
- confort irrégulier.
À l’inverse, une grande maison avec une charge réellement proche de cinq tonnes ne devrait pas être équipée d’un système plus petit simplement pour réduire le prix initial.
Le bon choix vient d’un dimensionnement cohérent.
Ce que nous regardons chez AirGreen avant de confirmer le SENTC-60TD
Pour une installation de thermopompe centrale à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord, nous analysons l’ensemble du système :
- la capacité de chauffage et de climatisation requise;
- le débit réellement supporté par les conduits;
- la dimension du retour d’air;
- l’état du plénum;
- la capacité du panneau électrique;
- l’emplacement de l’unité extérieure;
- la longueur de tuyauterie;
- la stratégie de chauffage auxiliaire;
- le thermostat et le contrôle;
- l’accès futur pour l’entretien.
C’est cette approche qui permet de transformer une bonne fiche technique en une installation réellement confortable.
Notre lecture de la SENVILLE R32 Top Discharge 5 tonnes
Cette SENVILLE possède plusieurs caractéristiques intéressantes pour un projet central de forte capacité :
- catégorie 5 tonnes / 60 000 BTU;
- capacité nominale de refroidissement de 55 000 BTU/h selon la brochure;
- capacité nominale de chauffage de 57 000 BTU/h;
- technologie Twin-Rotary DC Inverter;
- R-32;
- débit pouvant atteindre 1 740 CFM;
- fonctionnement en chauffage jusqu’à environ -20 °C;
- tuyauterie 3/8 po – 3/4 po;
- unité extérieure Top Discharge;
- niveau sonore extérieur annoncé de 60 dB(A);
- WiFi offert en option selon la fiche AirGreen.
Elle est particulièrement pertinente lorsque le bâtiment possède déjà un réseau de conduits correctement dimensionné et que le besoin de capacité est réellement élevé.
Le point le plus important reste toutefois la validation des données de la combinaison exacte. Les chiffres de la fiche AirGreen et ceux de la brochure ne concordent pas parfaitement sur certains indices de rendement et certaines capacités aux basses températures. Nous préférons donc vérifier le numéro AHRI 218338226 avant de baser une décision finale sur une seule valeur.
Vous envisagez la SENVILLE R32 Top Discharge 5 tonnes pour remplacer votre ancien système central? Contactez AirGreen pour une soumission et une vérification complète de votre réseau de conduits, de votre alimentation électrique et de vos besoins de chauffage. Nous desservons Montréal, Laval, Longueuil, la Rive Nord, la Rive Sud et la Montérégie pour l’installation, l’entretien et le service de systèmes CVAC centraux.
