Thermopompe Centrale TCL APEX XS (Noir) | 4 Tonnes - 48000 BTU

Le bruit d'une centrale en milieu dense : ce que 53 dB(A) veulent dire chez le voisin

Dans les quartiers où les maisons sont séparées de quelques pieds — Rosemont, Villeray, Verdun, le Vieux-Longueuil, les secteurs de duplex de Laval —, l'emplacement de l'unité extérieure est un sujet de voisinage avant d'être un sujet technique. Nous avons vu des installations impeccables devenir des dossiers de plainte parce que personne n'avait regardé où se trouvait la fenêtre de chambre d'à côté.

La thermopompe centrale TCL APEX XS de 4 tonnes en fini Basalt Grey se comporte bien sur ce plan : 53 dB(A) à l'extérieur pour 48 000 BTU/h de capacité. C'est le niveau sonore le plus bas des quatre capacités de la série, y compris celles de capacité inférieure. Encore faut-il savoir ce que ce chiffre signifie et ce qu'il ne garantit pas.

Lire un niveau sonore correctement

Un niveau de 53 dB(A) se mesure à une distance normalisée, en champ libre, appareil à pleine capacité. Trois facteurs modifient ce que le voisin perçoit réellement :

• La distance. Le niveau décroît d'environ 6 dB chaque fois que la distance double. À six pieds plutôt qu'à trois, l'appareil paraît nettement plus discret.
• Les surfaces réfléchissantes. Un appareil placé dans un corridor étroit entre deux murs de brique ne perd pas d'énergie sonore : elle rebondit. Le même appareil au même niveau paraît plus fort de plusieurs décibels dans cette configuration qu'en terrain dégagé.
• La transmission par la structure. C'est le facteur le plus sous-estimé. Une unité fixée rigidement à un mur ou posée sur une dalle solidaire de la fondation transmet ses vibrations dans le bâtiment. L'occupant entend alors un ronflement grave à l'intérieur, que le niveau mesuré dehors ne prédit pas du tout.

Un avantage réel de la technologie à onduleur mérite d'être souligné : l'appareil module. Il fonctionne la plupart du temps bien en dessous de sa capacité maximale, donc bien en dessous de son niveau sonore annoncé. Les 53 dB(A) correspondent à une pointe, pas au régime habituel.

Nos règles d'implantation en milieu dense

1. Supports antivibratoires systématiques, et jamais de fixation rigide à la structure du bâtiment.
2. Éloignement des fenêtres de chambre — les siennes et celles du voisin. Cette vérification se fait sur place, en regardant la façade d'à côté.
3. Pas d'installation dans un corridor étroit fermé aux deux bouts quand une alternative existe. L'effet de réverbération y est important.
4. Orientation de la sortie d'air vers l'espace le plus ouvert disponible, jamais vers une fenêtre voisine à courte distance.
5. Vérification du règlement municipal sur le bruit des équipements mécaniques en limite de propriété — les seuils varient d'un arrondissement à l'autre dans le Grand Montréal.

La forme verticale de l'unité extérieure de 4 tonnes aide dans ces contextes : elle occupe peu d'espace au sol, ce qui permet de l'éloigner de la ligne de propriété là où un appareil plus large ne rentrerait pas.

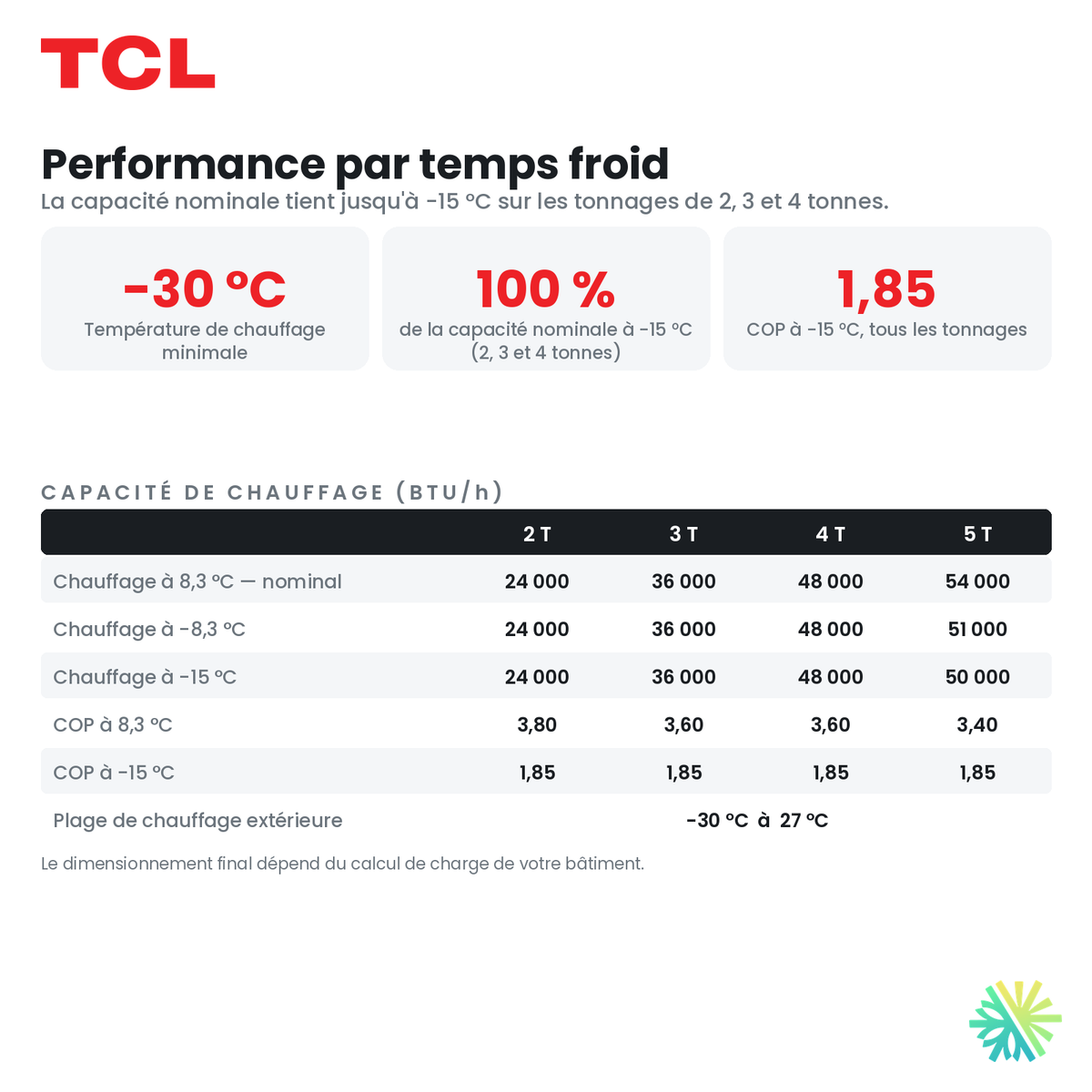

Les données certifiées

• 48 000 BTU/h à 8,3 °C — COP 3,60
• 48 000 BTU/h à -8 °C — COP 2,30
• 48 000 BTU/h à -15 °C — COP 1,85
• 24 000 BTU/h à -30 °C en capacité maximale — COP 1,20

Valeurs du répertoire NEEP des thermopompes à climat froid, essais certifiés AHRI. Capacité pleine jusqu'à -15 °C, et encore 24 000 BTU/h disponibles à -30 °C. Rendement saisonnier : 18,0 SEER2, 11,0 EER2, 9,5 HSPF2.

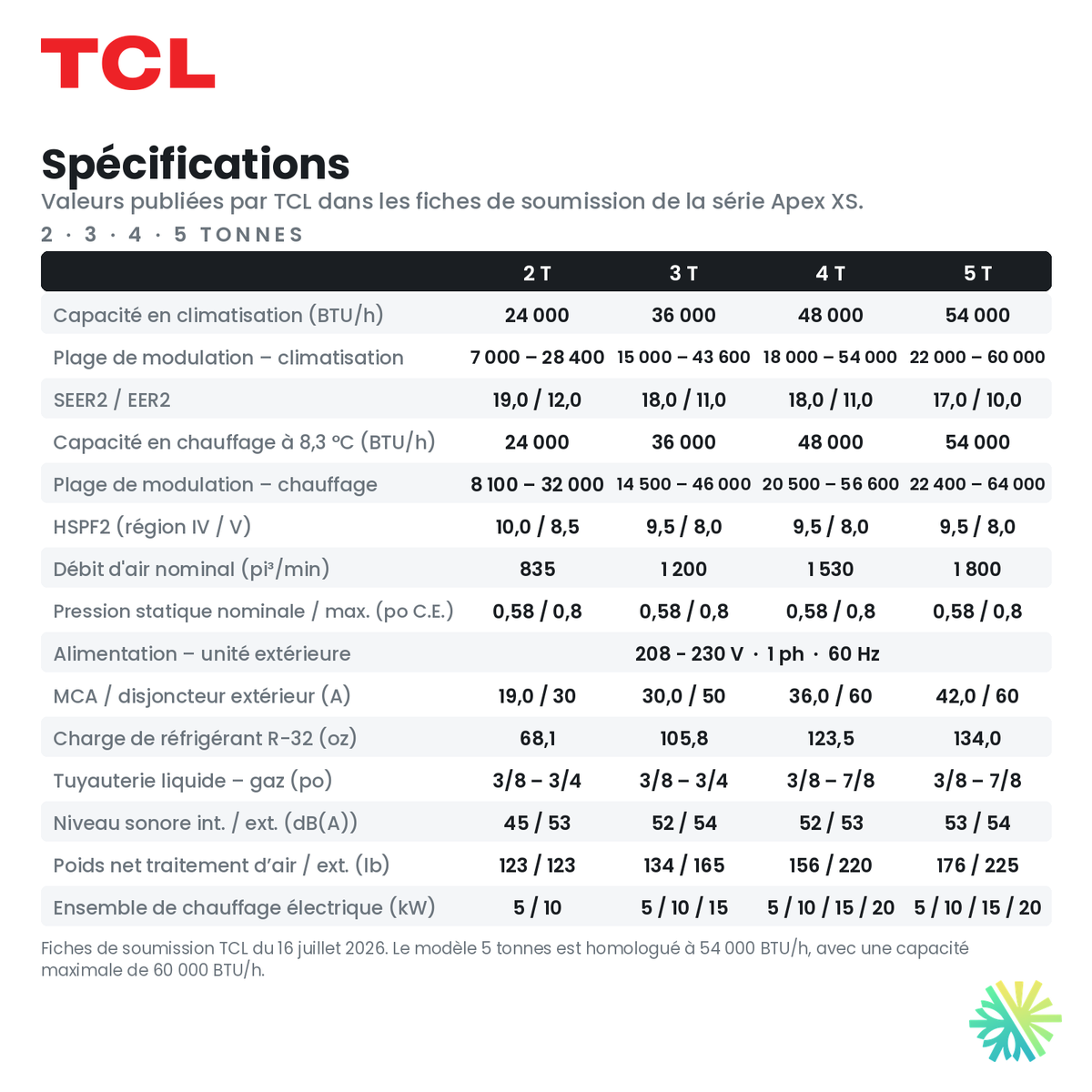

Fiche technique

• Traitement d'air : H48APH20UDE — Unité extérieure : H48SDH20XQC
• Certificat AHRI : 218453819 — Numéro ENERGY STAR : 4622452
• Réfrigérant : R-32, charge de 123,5 oz

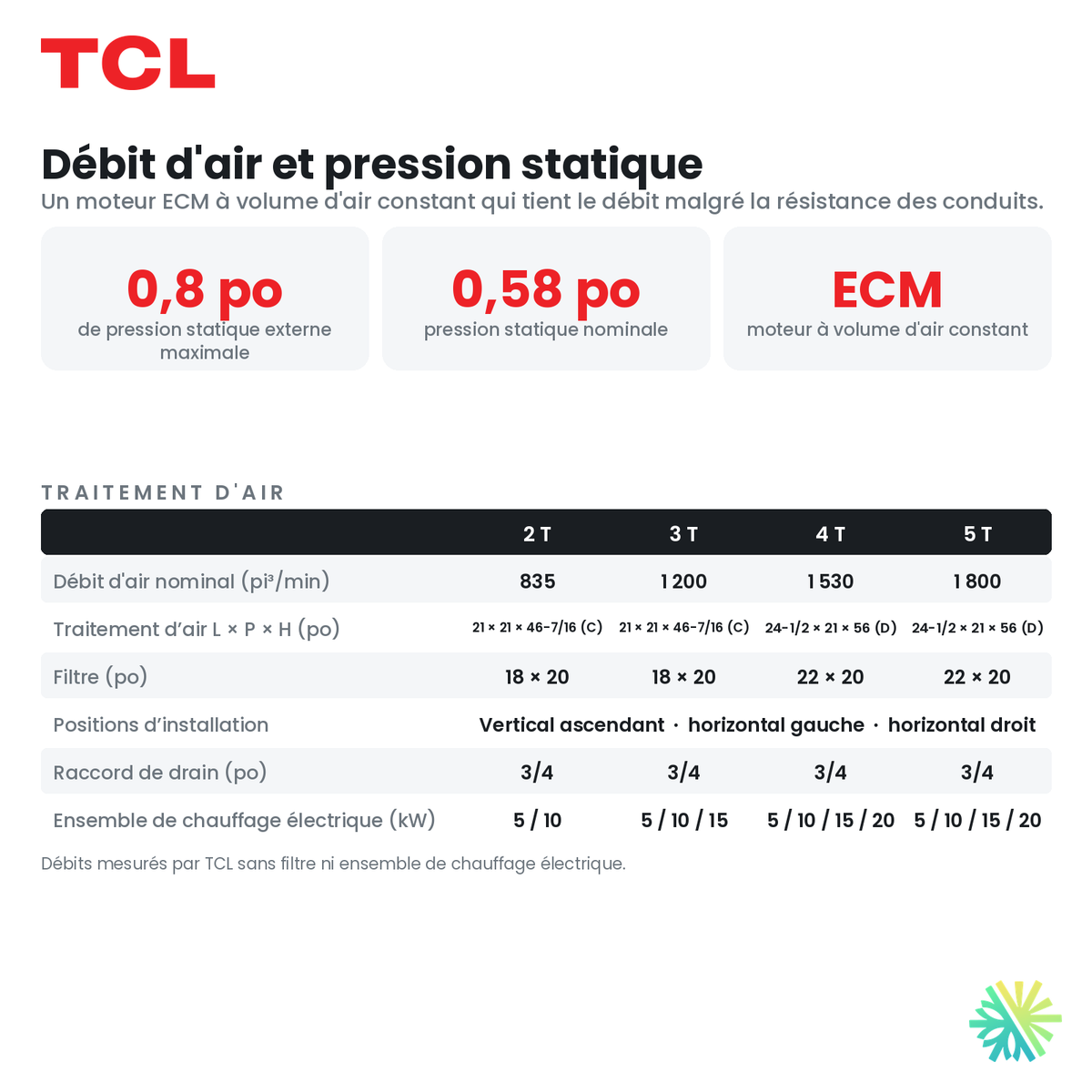

• Débit d'air : 1 530 PCM — pression statique : 0,58 / 0,8 po
• Alimentation extérieure : 220 V — MCA 36 A, MOP 60 A
• Tuyauterie : 3/8 po liquide, 7/8 po gaz
• Niveau sonore : 52 dB(A) à l'intérieur, 53 dB(A) à l'extérieur
• Dimensions du traitement d'air : 24,50 x 21,00 x 56,00 po (caisson D) — filtre 22 x 20
• Dimensions de l'unité extérieure : 40,69 x 16,13 x 52,69 po
• Kits d'appoint : 5, 10, 15 ou 20 kW
• Aide LogisVert : 5 760 $ en habitation existante

Le bruit intérieur, l'autre moitié du confort acoustique

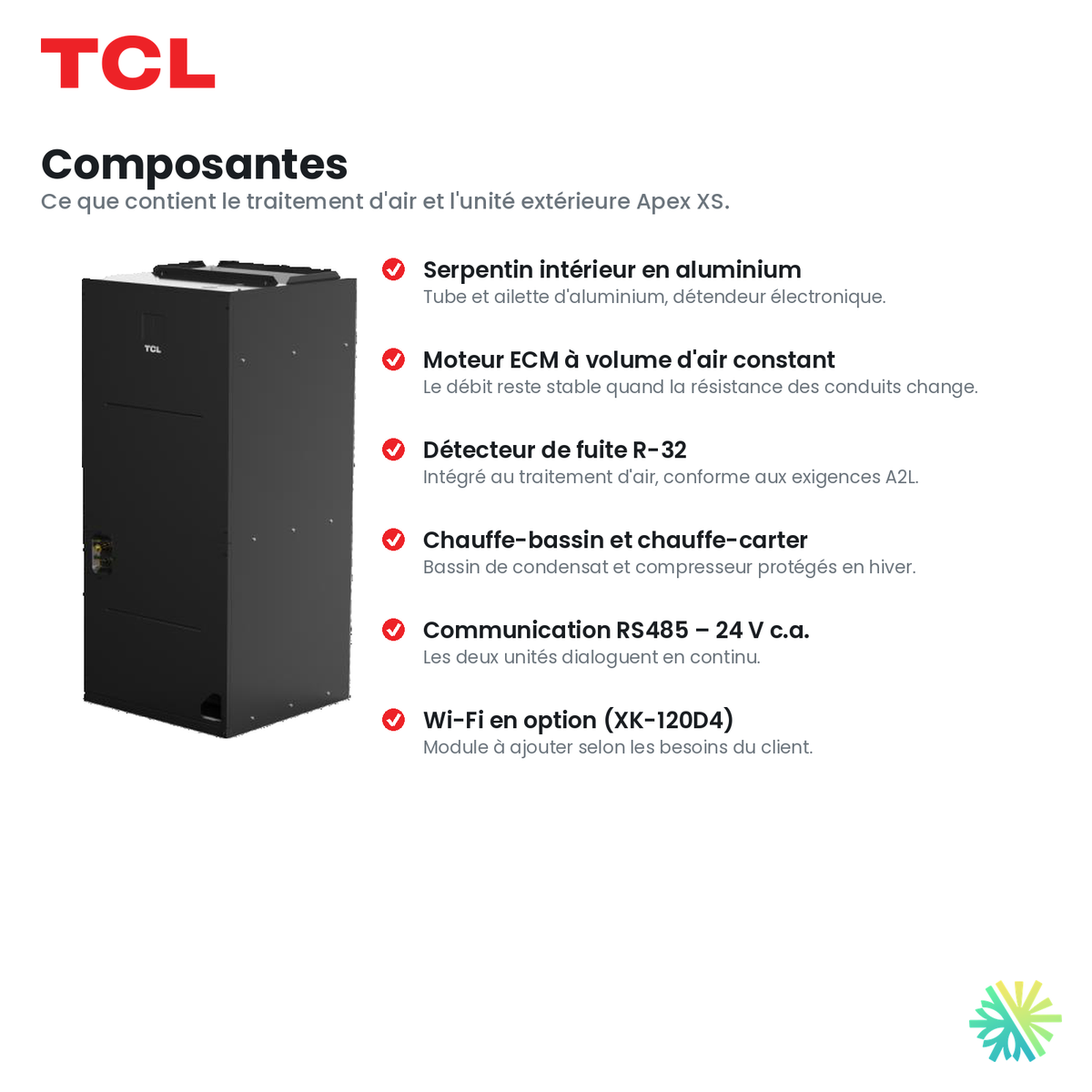

On parle beaucoup de l'unité extérieure et rarement du traitement d'air. Pourtant, c'est lui qui se trouve dans le bâtiment, souvent au sous-sol, parfois contre une pièce habitée.

Les 52 dB(A) mesurés à l'appareil sont une donnée de départ. Ce que l'occupant entend dépend ensuite presque entièrement de l'installation :

• Un plénum trop court à la sortie du ventilateur crée des turbulences audibles dans tout le réseau de conduits.
• Un retour d'air sous-dimensionné produit un sifflement caractéristique à la grille, signe que l'appareil aspire plus d'air que l'ouverture n'en laisse passer.
• Une connexion rigide entre l'appareil et les conduits transmet les vibrations du ventilateur dans toute la maison. Un raccord souple règle le cas.
• Un débit d'air poussé trop haut pour compenser un réseau restreint transforme un système silencieux en soufflerie.

Sur un appareil qui déplace 1 530 PCM, ces détails ne sont pas cosmétiques. Le silence d'un système central se construit à l'installation, pas à l'achat.

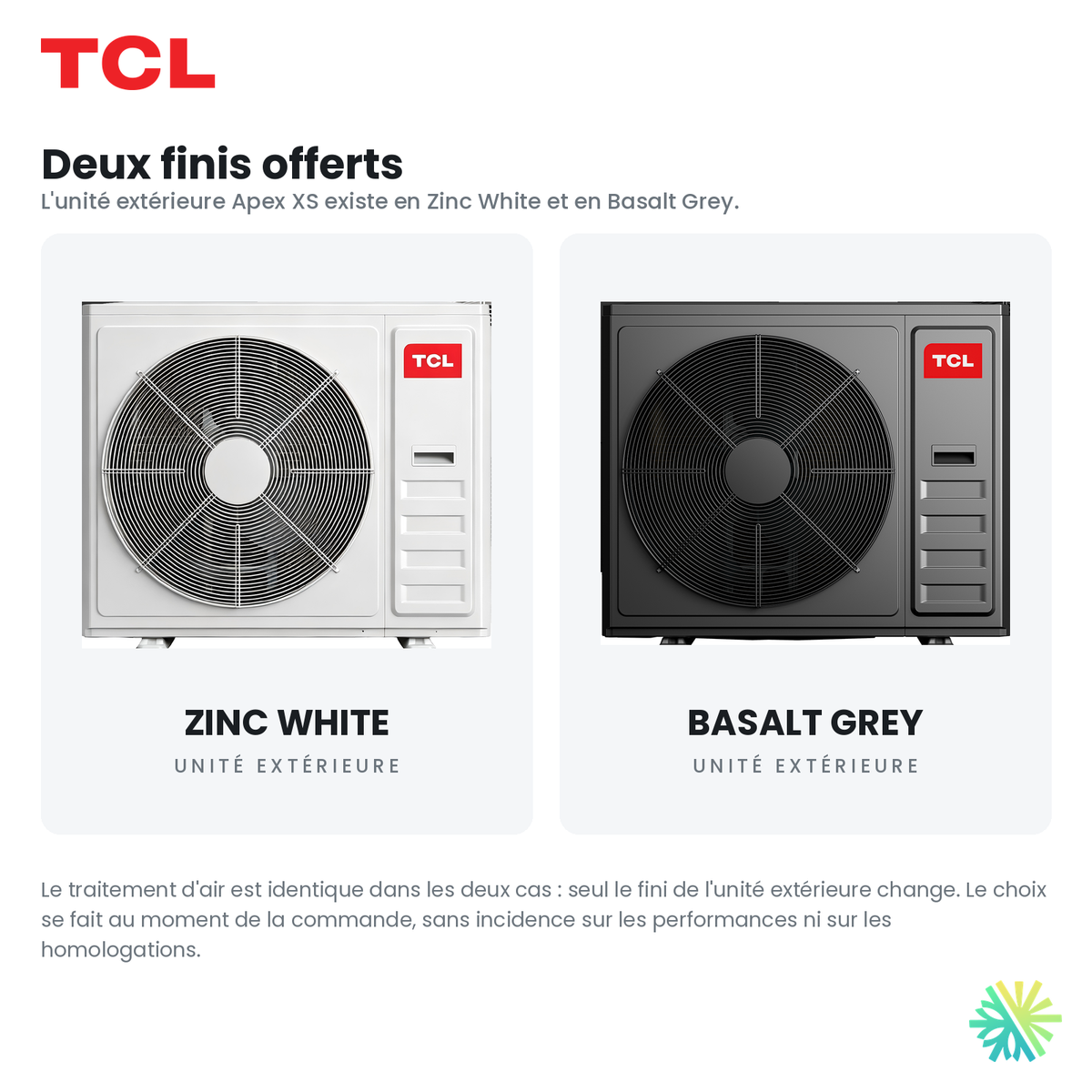

Le fini Basalt Grey en contexte urbain

Dans une cour arrière de quartier central, l'unité extérieure est visible de la ruelle, du balcon du voisin et souvent de la fenêtre de cuisine. Le gris basalte se fond mieux contre une fondation de béton ou une brique foncée que le fini clair, et il conserve un aspect propre plus longtemps malgré la poussière de rue et les résidus de sel.

Mécaniquement, les deux finis sont strictement identiques : mêmes composants, mêmes cotes, même homologation ENERGY STAR climat froid.

Entretien

Un bruit nouveau est presque toujours le premier signe d'un besoin d'entretien. Un grondement à l'extérieur signale souvent un support desserré ou un appui affaissé ; un sifflement intérieur, un filtre 22 x 20 colmaté ou un retour d'air obstrué ; un cliquetis au démarrage, un panneau mal fixé.

Nous recommandons un entretien professionnel annuel couvrant l'échangeur intérieur, le bac et le drain de condensat, la charge de R-32, l'échangeur extérieur, les supports et l'équilibrage du débit.

Pourquoi AirGreen

Nous installons des systèmes CVAC centraux dans des quartiers denses depuis des années, avec les contraintes que cela suppose : ruelles étroites, cours partagées, voisins immédiats, règlements municipaux. Le choix de l'emplacement, la fixation antivibratoire, le raccord souple et le dimensionnement du retour d'air font partie de notre méthode standard, pas d'options à cocher.

Contactez AirGreen pour une visite technique et une soumission complète sur la TCL APEX XS de 4 tonnes en fini Basalt Grey, à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
