Thermopompe Monobloc Gree Rooftop R32 de 4 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Un 4 tonnes se planifie en trois volets : l'air, l'électricité et le toit

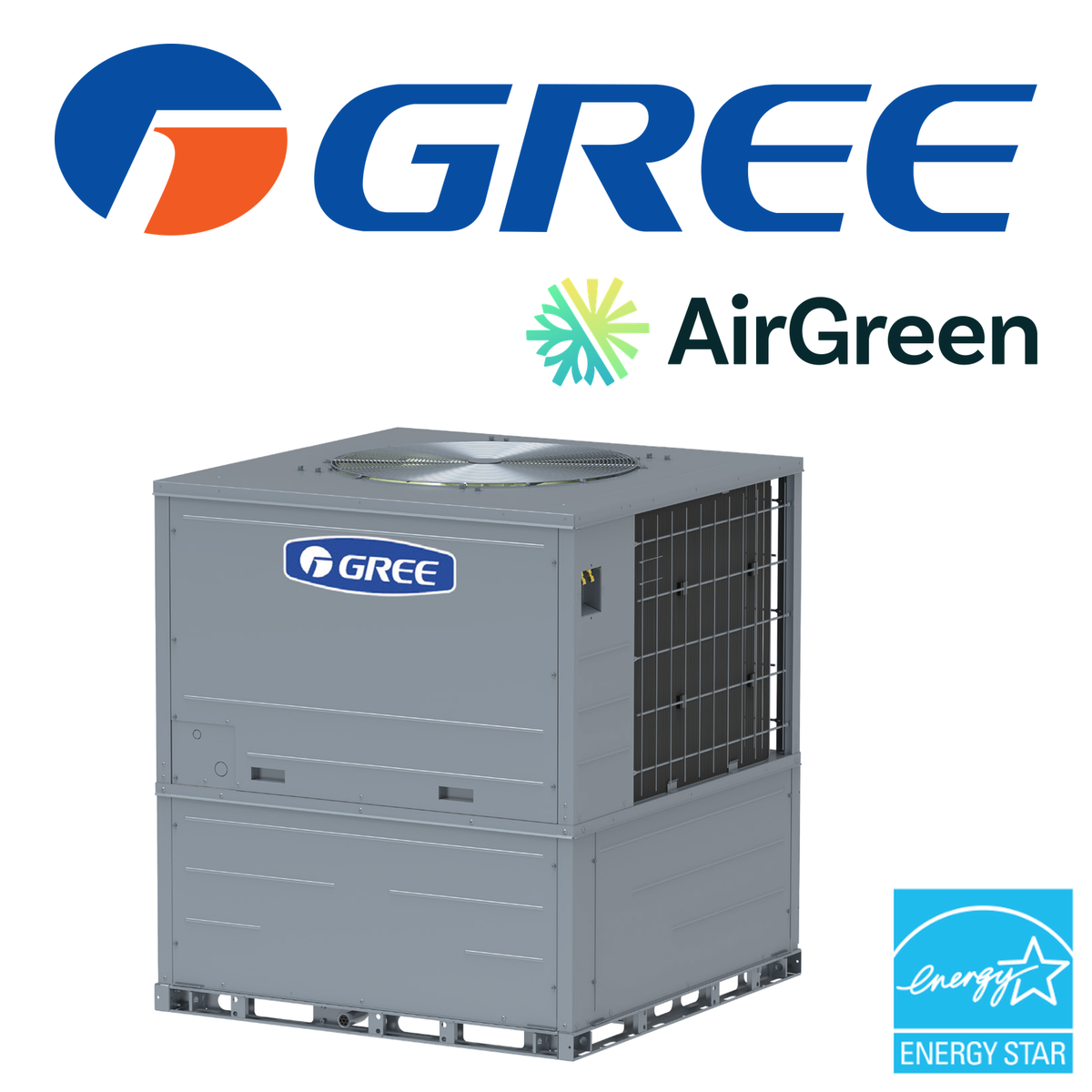

La thermopompe monobloc Rooftop R32 de Gree en format 4 tonnes (48 000 BTU/h de capacité nominale, 47 000 BTU/h certifiés en climatisation) chauffe et climatise des commerces, des bureaux et des bâtiments dont la charge dépasse ce que couvrent les formats de 2 ou de 3 tonnes. À cette capacité, la réussite de l'installation dépend de trois éléments qui se décident bien avant les travaux : le réseau de conduits doit transporter le débit d'air, le panneau électrique doit accueillir le circuit, et le toit doit supporter l'appareil.
Chez AirGreen, nous abordons ces trois volets dès l'estimation, avec vous, avec votre électricien et, au besoin, avec le professionnel responsable de la structure du bâtiment. Tout est réuni dans un seul boîtier extérieur (compresseur, serpentins et ventilateur) ; l'appareil est tout électrique, homologué ENERGY STAR climat froid, et se raccorde au réseau de conduits existant ou à construire. Nous l'installons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Premier volet : la distribution d'air
À haute vitesse, le ventilateur du 4 tonnes déplace 1 350 pcm ; à vitesse moyenne, 900 pcm ; à basse vitesse, 860 pcm. Ce débit doit pouvoir circuler dans les conduits sans que la résistance devienne excessive, sinon une partie de la capacité de l'appareil n'atteint jamais les pièces.
Comprendre la pression statique
La pression statique externe représente la résistance que l'air rencontre à l'extérieur de l'appareil : conduits, coudes, grilles, filtres et registres. Gree publie une valeur de 0,50 po pour ce modèle, dans une plage de fonctionnement de 0 à 0,8 po. Un réseau trop restrictif réduit le débit réel, crée des pièces tièdes en hiver et des zones mal climatisées en été, et fait travailler le ventilateur dans de mauvaises conditions.
Ce que nous mesurons sur place
- La section des conduits principaux et des embranchements, comparée au débit de 1 350 pcm.
- Le nombre et la taille des grilles d'alimentation et de retour d'air.
- La pression statique du réseau existant, pour la situer dans la plage de 0 à 0,8 po.
- Les fuites et les sections non isolées, surtout celles qui traversent un entretoit ou un espace non chauffé.
Si le réseau a été conçu pour un appareil plus petit, nous vous indiquons les corrections à prévoir, grille par grille ou conduit par conduit, avant que vous preniez une décision.
Deuxième volet : le circuit électrique
Le 4 tonnes s'alimente en 208-230 V monophasé, 60 Hz. C'est un atout pour les bâtiments qui n'ont pas de service triphasé : nul besoin d'en faire installer un pour accueillir l'appareil. Deux valeurs publiées par Gree guident votre électricien :
- MCA de 39,1 A : le courant admissible minimal du circuit, qui sert à choisir le calibre des conducteurs.
- MOP de 45 A : la protection maximale contre les surintensités, c'est-à-dire le calibre maximal du disjoncteur ou des fusibles.
Avant l'installation, nous vérifions avec votre électricien la capacité disponible au panneau, l'espace pour un nouveau disjoncteur, le trajet du câble jusqu'au toit et l'emplacement du sectionneur près de l'appareil. Quand le panneau est déjà chargé, mieux vaut le savoir dès l'estimation que le jour des travaux : une mise à niveau du service se planifie, elle ne s'improvise pas.
Troisième volet : le toit et la manutention

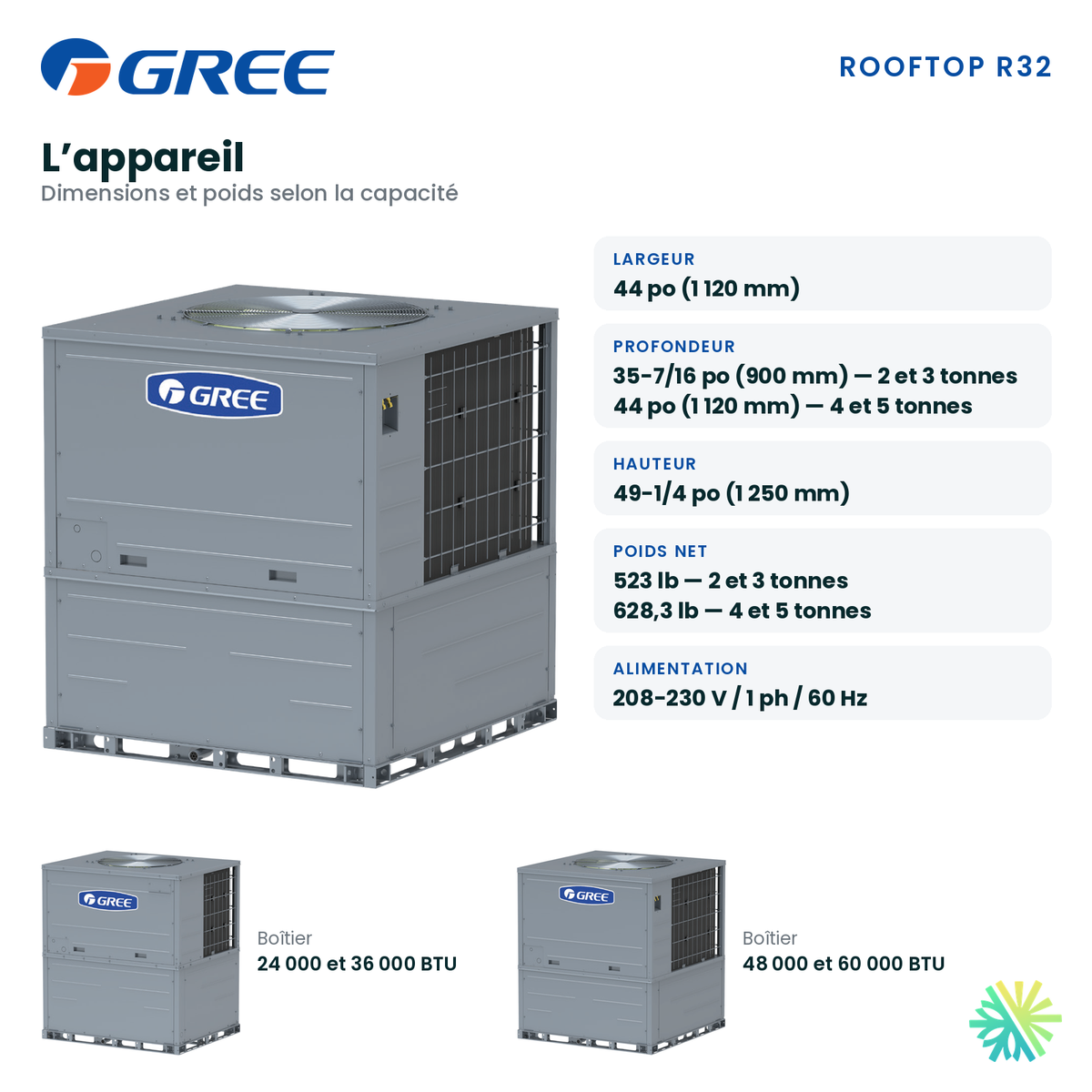

Le boîtier du 4 tonnes mesure 44 × 44 × 49-1/4 po (1 120 × 1 120 × 1 250 mm) et pèse 628,3 lb net. Ce poids se concentre sur une surface restreinte. Nous vous transmettons donc le poids et les dimensions de l'appareil pour que la capacité de la structure soit confirmée, par un ingénieur au besoin, avant les travaux.
Nous planifions aussi le levage jusqu'au toit, le passage des conduits entre l'appareil et le bâtiment, l'accès pour l'entretien et le dégagement autour du boîtier. La pression sonore publiée, 68 dB(A), entre également en ligne de compte : lorsque c'est possible, nous éloignons l'appareil des fenêtres, des terrasses et des prises d'air du bâtiment.
Le câblage de commande
Sur un toit, l'appareil se trouve souvent loin de l'endroit où l'on veut placer la commande. La connexion de contrôle universelle de Gree offre deux possibilités : une communication à deux fils avec le contrôleur GREE fourni, ou une connexion standard 24 V à un thermostat. La distance de communication peut atteindre 30 m (98,5 pi), et la communication sans polarité évite les erreurs d'inversion de fils. Le contrôle centralisé est prévu, et la commande à distance est possible avec une passerelle offerte en option.
Préparer votre estimation
Pour que la visite couvre les trois volets en une seule fois, ayez sous la main, si possible :
- une photo du panneau électrique et de sa plaque signalétique ;
- les plans du bâtiment ou un croquis du réseau de conduits, s'ils existent ;
- l'information sur l'accès au toit (échelle, trappe ou escalier) ;
- les renseignements sur l'appareil actuel, s'il y en a un, et sur son emplacement.
Ces renseignements nous permettent d'arriver avec les bonnes questions et de vous remettre une recommandation qui tient compte de l'ensemble du bâtiment : capacité de chauffage et de climatisation, débit d'air, alimentation électrique et structure. Si l'un des volets demande des travaux préalables, vous le savez avant de vous engager.
Rendement certifié, de la canicule au grand froid

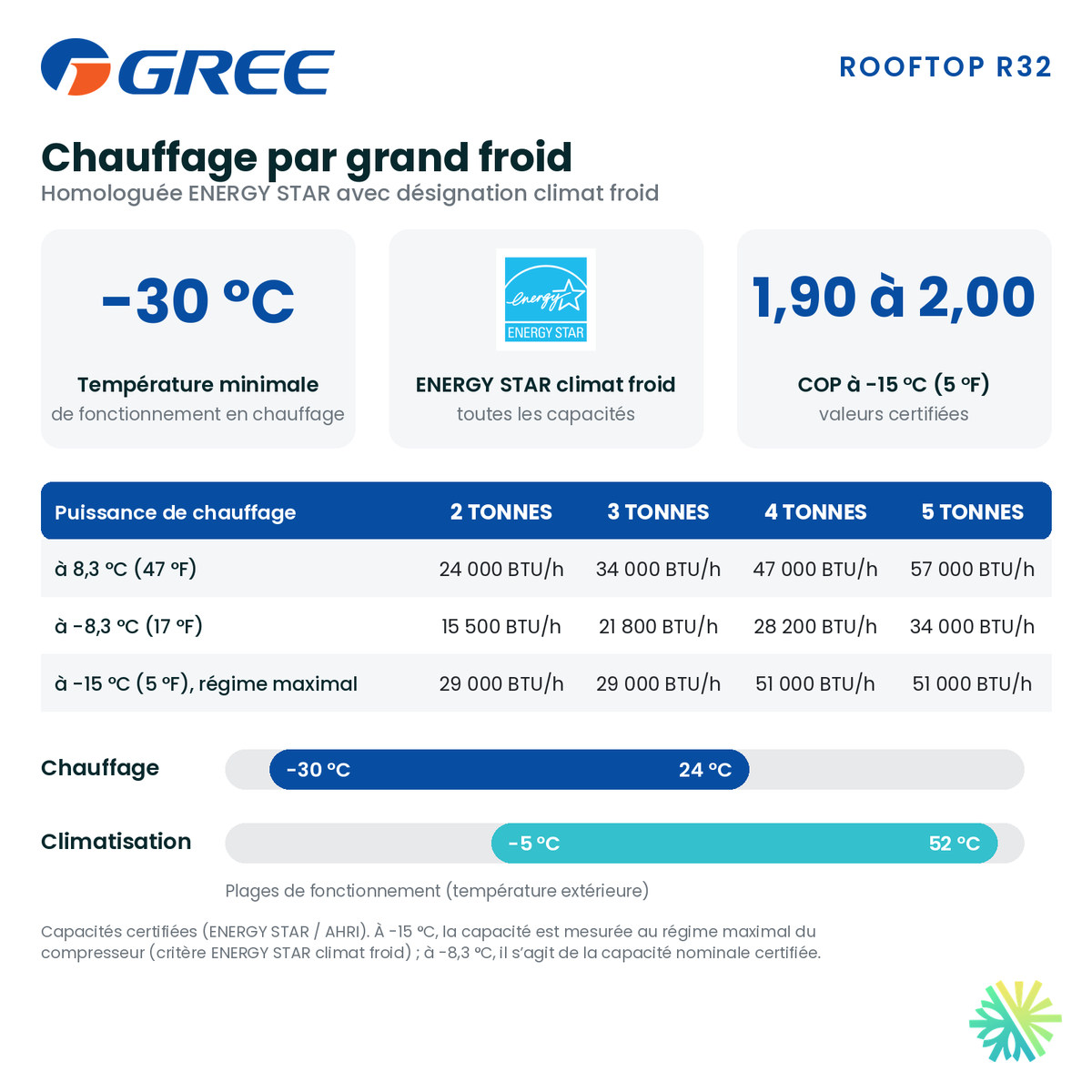

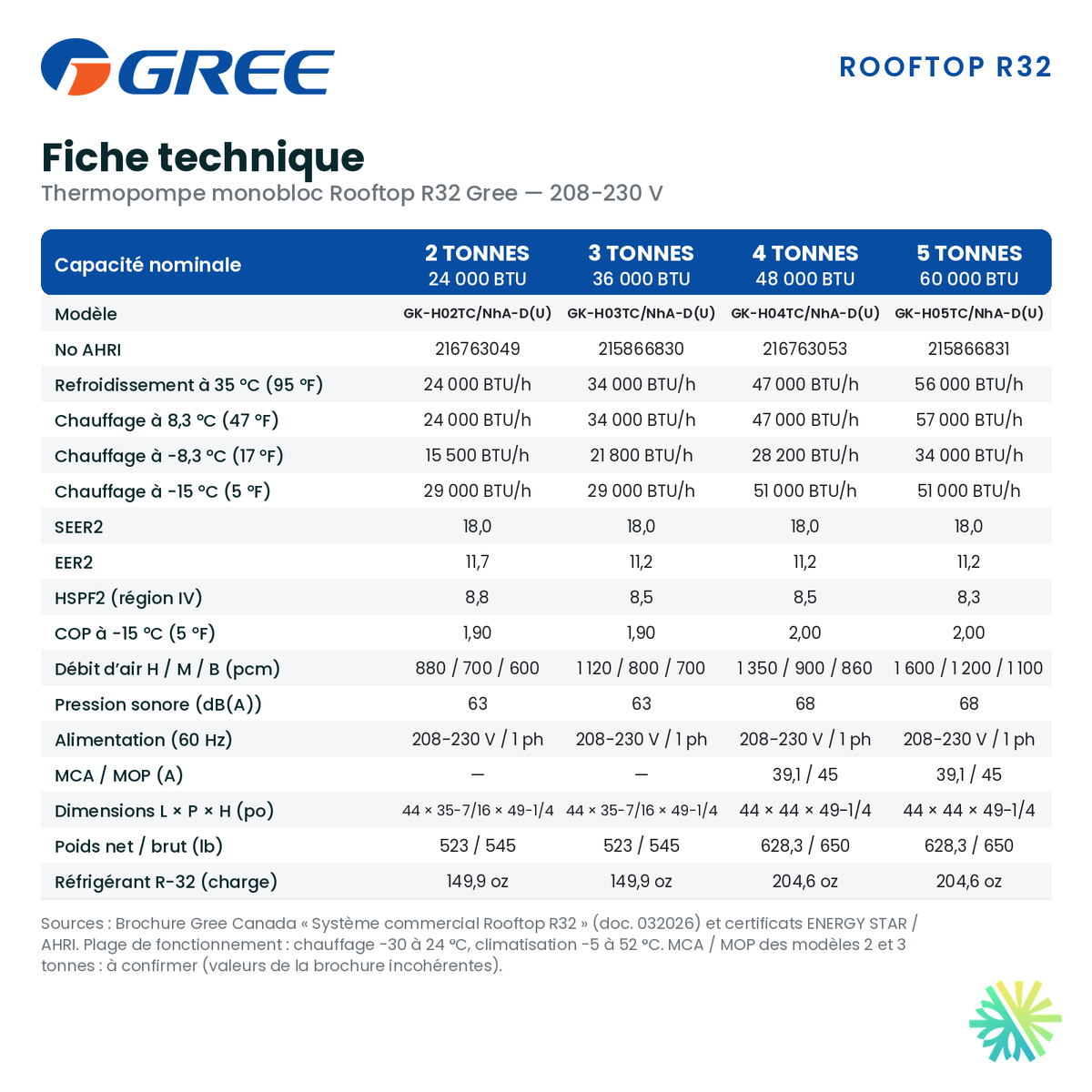

Une fois l'air, l'électricité et le toit planifiés, l'appareil peut livrer les performances pour lesquelles il est certifié. Voici les données du 4 tonnes :
- Climatisation certifiée à 35 °C : 47 000 BTU/h, avec un EER2 de 11,2 et un SEER2 de 18,0.
- Chauffage à 8,3 °C : 47 000 BTU/h.
- Chauffage à -8,3 °C (17 °F) : 28 200 BTU/h, capacité nominale certifiée.
- Chauffage à -15 °C (5 °F) : 51 000 BTU/h au régime maximal du compresseur, avec un COP de 2,00.
- HSPF2 de 8,5 (région IV).
- Plage de fonctionnement : chauffage jusqu'à -30 °C (et jusqu'à 24 °C extérieur), climatisation de -5 °C à 52 °C.
- No AHRI 216763053 et certificat ENERGY STAR no 4006773.
Les capacités à -8,3 °C et à -15 °C ne se comparent pas directement. La première est la capacité nominale certifiée ; la seconde est mesurée au régime maximal du compresseur, selon le critère de la désignation ENERGY STAR climat froid, d'où un chiffre supérieur. Le COP de 2,00 à -15 °C signifie que l'appareil fournit deux unités de chaleur pour chaque unité d'électricité consommée à cette température.
Ce que Gree a intégré à l'appareil
La technologie « Ultra-Heat » associe une compression à deux étages et à deux cylindres et l'injection de gaz chaud, pour des performances de chauffage par temps froid. Gree y ajoute la technologie DC Inverter à haut rendement, une construction anticorrosion et anti-poussière, des protections multiples, une régulation à paramètres multiples, le démarrage par vent nul et un mode de fonctionnement d'urgence. Le réfrigérant est le R-32, avec une charge de 204,6 oz. Pour comparer ce format avec les autres capacités et marques, consultez notre page des thermopompes monobloc.
Une estimation qui couvre l'air, l'électricité et le toit
Nous évaluons vos conduits, votre panneau et votre toit en une seule visite, puis nous vous remettons une recommandation claire pour l'installation de votre thermopompe monobloc. Estimation sur place 100 % gratuite partout à Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud. Appelez AirGreen au 514 316-2973. AirGreen inc., licence RBQ 5645-9605-01.
