Thermopompe Monobloc Kinghome Rooftop R32 de 5 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Une installation pensée pour la neige, le verglas et le grand froid

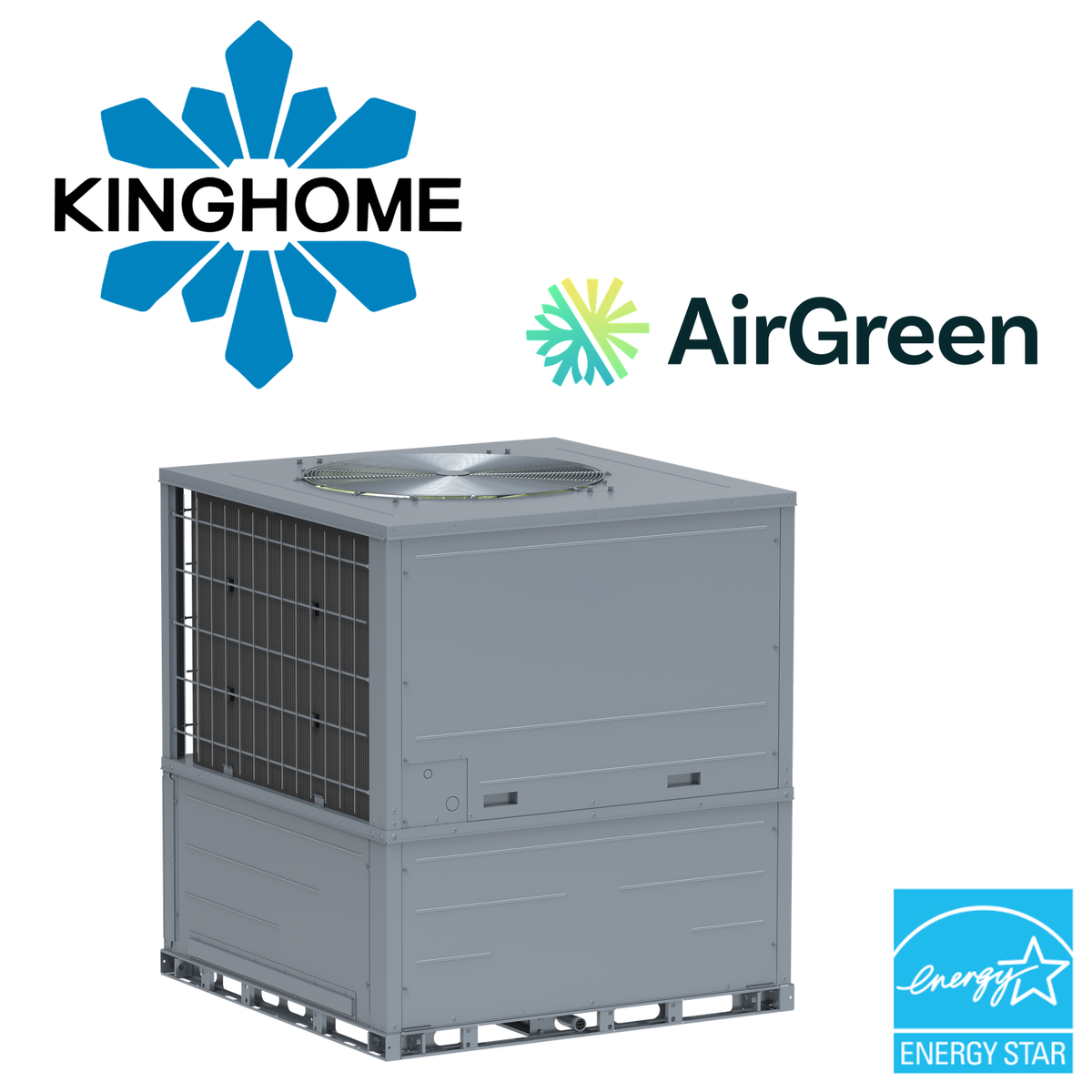

Sur un toit plat de Laval ou de la Rive-Nord, un appareil de chauffage passe l'hiver sous la neige, le vent et les cycles de gel et de dégel. Pour un bâtiment qui chauffe beaucoup, la qualité de l'installation compte autant que la fiche technique. Fabriquée par Kinghome, qui se décrit comme « a member of GREE group », cette thermopompe monobloc Rooftop R32 offre une capacité nominale de 5 tonnes (60 000 BTU). Elle réunit dans un seul boîtier extérieur le compresseur, les serpentins et le ventilateur, et se raccorde au réseau de conduits du bâtiment pour le chauffage comme pour la climatisation.
Tout électrique et alimentée en 208-230 V monophasé, elle est homologuée ENERGY STAR climat froid et fonctionne en chauffage jusqu'à -30 °C. AirGreen, entrepreneur CVAC établi à Montréal, l'installe dans des commerces, des ateliers, des bureaux et des immeubles à logements de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud. Voici, étape par étape, comment nous préparons une installation qui tient compte de l'hiver québécois.
Au moins 18 po au-dessus de toute surface
Le fabricant demande que l'appareil soit installé à au moins 18 po (45 cm) au-dessus de toute surface. Cette exigence vise deux choses. D'abord la neige : sur un toit comme au sol, elle s'accumule et se déplace avec le vent, et un appareil posé trop bas risque de voir son serpentin extérieur obstrué. Ensuite l'eau de dégivrage : en mode chauffage, le serpentin extérieur se couvre de givre et l'appareil doit le faire fondre à intervalles. Cette eau doit pouvoir s'écouler librement au lieu de geler sous l'unité.
Concrètement, nous prévoyons une base ou un support qui respecte cette hauteur, en tenant compte de l'accumulation de neige habituelle à l'endroit choisi, des zones où la neige est poussée lors du déneigement et du chemin que prendra l'eau de fonte. Au sol, cela veut dire éviter les coins où la neige s'entasse, les sorties de gouttières et les endroits où la glace pourrait nuire au passage des piétons. Sur un toit, nous évitons les zones basses où l'eau stagne au printemps.
La base de toit et la structure
Pour une installation en toiture, Kinghome publie les dimensions de la base de toit (roof curb) de cet appareil. Nous partons de ces dimensions pour préparer l'emplacement : position des ouvertures d'alimentation et de retour, étanchéité avec la membrane, hauteur finale de l'appareil. Lorsqu'un ancien appareil occupe déjà le toit, nous comparons la base existante avec celle de Kinghome avant de proposer une façon de faire, et nous coordonnons les travaux de membrane avec votre couvreur au besoin.

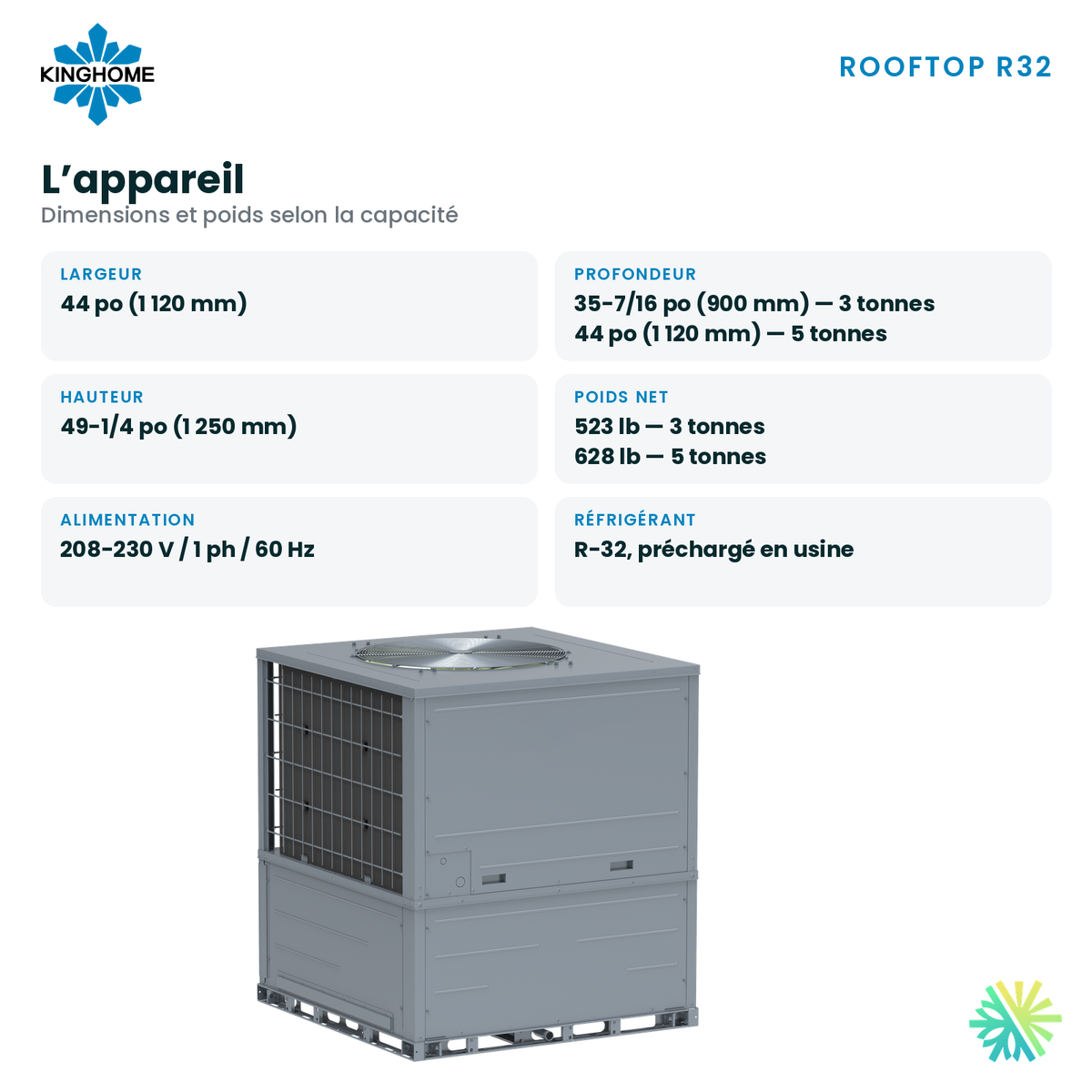

Le poids fait aussi partie de la planification. L'appareil pèse 628 lb net et 650 lb brut, pour un boîtier de 44 × 44 × 49-1/4 po (1 120 × 1 120 × 1 250 mm), L × P × H. Selon le bâtiment, nous faisons valider la capacité de la structure, puis nous planifions le levage et l'accès au toit en conséquence.
Le dégivrage et les protections pensées pour le froid
Par temps froid et humide, le givre qui se forme sur le serpentin extérieur nuit à l'échange de chaleur ; toute thermopompe doit donc dégivrer régulièrement pendant l'hiver. Kinghome équipe ce modèle d'un dégivrage intelligent. C'est aussi pour cette raison que l'emplacement doit laisser l'eau de fonte s'écouler librement sous l'appareil, comme expliqué plus haut.
D'autres éléments prévus par Kinghome sont utiles en climat nordique :
- un chauffe-carter du compresseur, qui maintient le compresseur au chaud pendant les périodes d'arrêt ;
- un compresseur rotatif Inverter et un détendeur électronique ;
- un ajustement automatique de la capacité selon la consigne et les conditions intérieures et extérieures, qui permet à l'appareil de suivre les variations de température d'une journée d'hiver ;
- un équipement testé au brouillard salin, une information utile dans une région où les sels de déglaçage se retrouvent partout, des stationnements aux trottoirs.
Des capacités certifiées pour les jours de grand froid

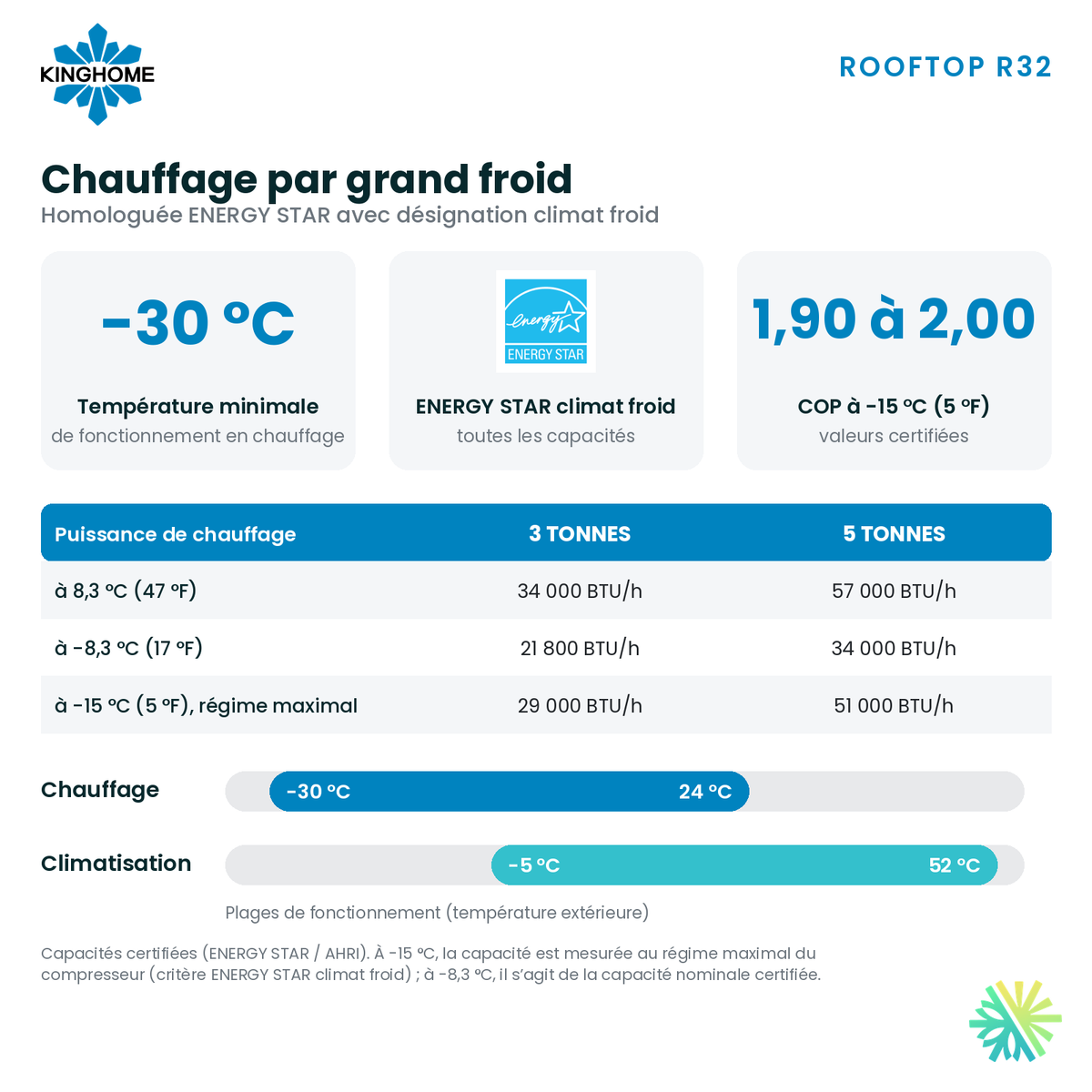

Dans un bâtiment qui chauffe beaucoup, ce sont les capacités par temps froid qui guident le choix d'un appareil. Voici les valeurs certifiées du modèle KH05TCNHA en chauffage :
- à 8,3 °C : 57 000 BTU/h ;
- à -8,3 °C (17 °F) : 34 000 BTU/h, la capacité nominale certifiée ;
- à -15 °C (5 °F) : 51 000 BTU/h au régime maximal du compresseur, avec un COP de 2,00 ;
- plage de fonctionnement en chauffage de -30 °C à 24 °C extérieur.
Ces deux lignes ne se comparent pas directement : la mesure à -8,3 °C correspond à la capacité nominale certifiée, tandis que la mesure à -15 °C est prise au régime maximal du compresseur, conformément au critère ENERGY STAR climat froid. Voilà pourquoi les 51 000 BTU/h obtenus à -15 °C dépassent les 34 000 BTU/h de la capacité nominale à -8,3 °C. Quant au COP de 2,00, il signifie qu'à -15 °C l'appareil fournit deux unités d'énergie de chauffage pour chaque unité d'électricité consommée.
Ces valeurs ne remplacent pas un calcul. Le choix d'un 5 tonnes repose sur un calcul des besoins de chauffage du bâtiment, que nous faisons lors de la visite en tenant compte de l'isolation, de la fenestration, de l'usage des locaux et des portes qui s'ouvrent souvent en hiver.
Les performances en climatisation
En climatisation, la capacité certifiée est de 56 000 BTU/h à 35 °C, avec un SEER2 de 18,0 et un EER2 de 11,2. L'appareil climatise par des températures extérieures de -5 °C à 52 °C. Son HSPF2 (région IV) est de 8,3. Numéro AHRI 218679546, numéro ENERGY STAR 4670910.
Circuit électrique, conduits et mise en service
Un circuit monophasé de 40 A / 45 A
La thermopompe s'alimente en 208-230 V / 1 phase / 60 Hz. Le monophasé convient aux bâtiments qui n'ont pas de service triphasé. La fiche de Kinghome indique un MCA (intensité minimale admissible du circuit) de 40 A et un MOP (protection maximale contre les surintensités) de 45 A. Ce sont ces deux valeurs qui déterminent le calibre du câblage et du disjoncteur.
Avant de confirmer le projet, nous vérifions avec vous, et avec votre électricien au besoin, la capacité disponible au panneau, la distance jusqu'à l'appareil et le parcours du câblage sur le toit. En hiver, ce parcours doit rester protégé de la neige et du déneigement. Un interrupteur d'arrêt d'urgence est inclus avec l'appareil.
Des conduits raccordés sur le côté ou par le bas

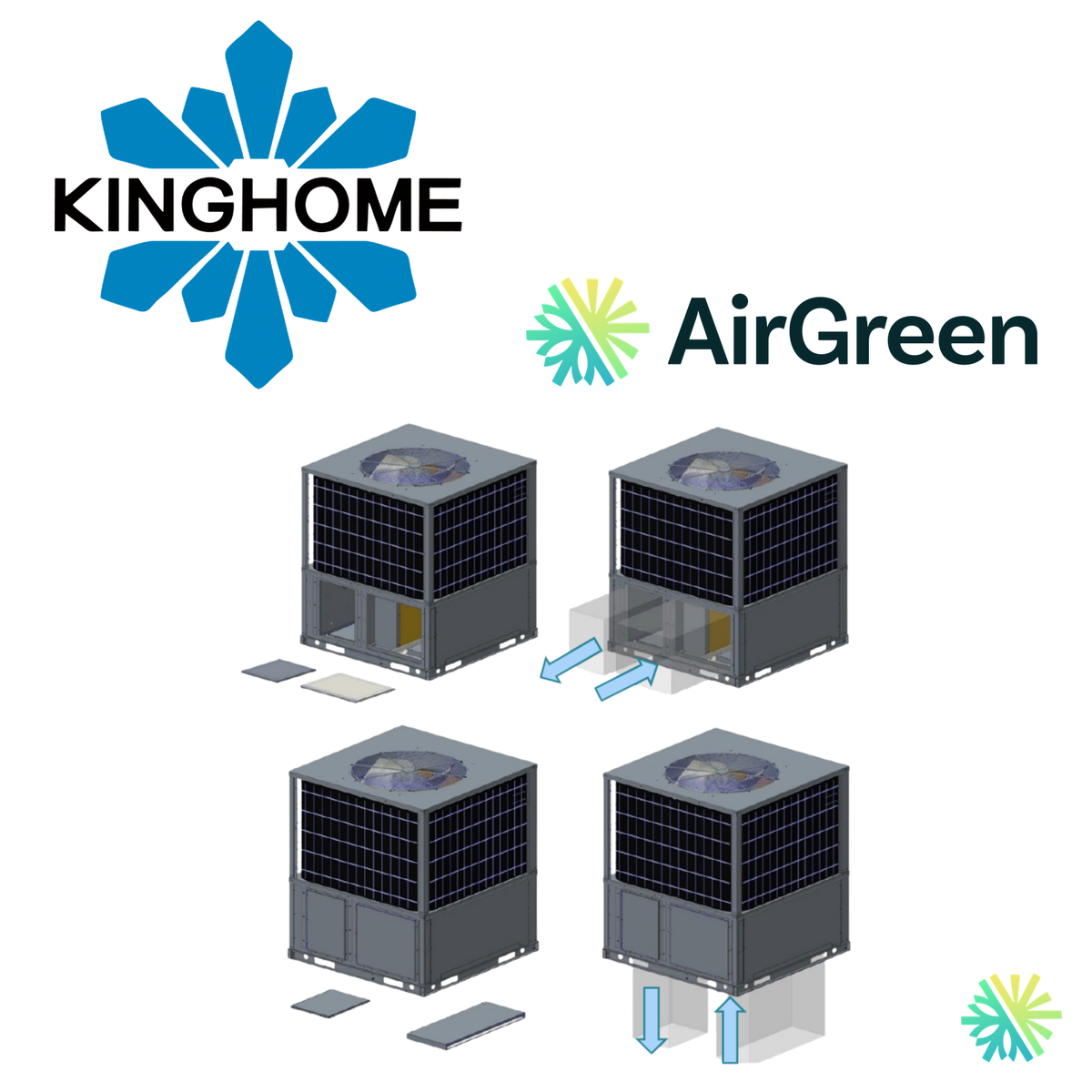

Kinghome permet de raccorder l'alimentation et le retour d'air par le côté ou par le dessous de l'appareil, en déplaçant simplement le panneau latéral. Sur un toit, le raccordement par le bas, à travers la base de toit, limite la longueur de conduits exposée aux intempéries. Sur un support au sol, le raccordement latéral permet de rejoindre directement un mur du bâtiment. Dans les deux cas, nous isolons et scellons les sections extérieures des conduits avec soin, puisque l'air chaud y circule tout l'hiver.
Son ventilateur à vitesse réglable offre six réglages de pression statique, que nous ajustons au réseau de conduits du bâtiment. Côté commande, un contrôleur filaire programmable (XE7C-23/H) est inclus, l'appareil accepte un thermostat 24 VAC et Kinghome offre une commande Modbus en accessoire.
Des exemples de bâtiments
- Commerce de plain-pied à Longueuil : la porte d'entrée s'ouvre toute la journée en hiver et le local est desservi par un seul réseau de conduits.
- Atelier ou petit entrepôt sur la Rive-Nord : un bâtiment sans service triphasé, où l'alimentation monophasée évite d'ajouter un service triphasé.
- Bureaux à Laval : un appareil de toit à remplacer, avec une base existante que nous comparons avec celle publiée par Kinghome.
- Immeuble à logements à Montréal : des conduits déjà en place et un toit plat sur lequel l'appareil respecte la hauteur de 18 po.
Bruit et autres données utiles
La pression sonore publiée est de 68 dB(A). Nous en tenons compte pour placer l'appareil loin des fenêtres des voisins et des terrasses. L'appareil utilise le réfrigérant R-32, avec une charge de 204,6 oz.
La garantie publiée par Kinghome
Côté garantie, Kinghome publie une couverture standard de 5 ans sur les pièces et le compresseur. Si l'appareil est enregistré auprès du fabricant, la garantie publiée devient 5 ans sur les pièces et 7 ans sur le compresseur, sous réserve des conditions de Kinghome. Une fois l'installation terminée, nous vous indiquons comment faire cet enregistrement.
L'installation par AirGreen, de la visite à la mise en service
- Visite et calcul : nous évaluons les besoins de chauffage du bâtiment, l'état des conduits, le panneau électrique, la structure et l'accès au toit.
- Préparation : base de toit ou support conforme à la hauteur de 18 po, circuit de 40 A / 45 A, ouvertures pour les conduits.
- Installation : levage de l'appareil, raccordement des conduits sur le côté ou par le bas, branchement électrique et raccordement des commandes.
- Mise en service : ajustement du ventilateur au réseau de conduits, réglage des horaires sur le contrôleur, essais en chauffage et en climatisation, contrôle de l'écoulement de l'eau de dégivrage.
Si votre bâtiment demande un appareil d'une autre taille, notre page de thermopompes monobloc regroupe l'ensemble des capacités et des marques offertes. Numéro de licence RBQ d'AirGreen : 5645-9605-01.
Estimation sur place 100 % gratuite partout à Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud. Pour planifier l'installation de cette thermopompe de 5 tonnes sur votre toit ou sur un support au sol, appelez AirGreen au 514 316-2973.
