Choisir une thermopompe monobloc de 2 tonnes parmi les marques du groupe Gree

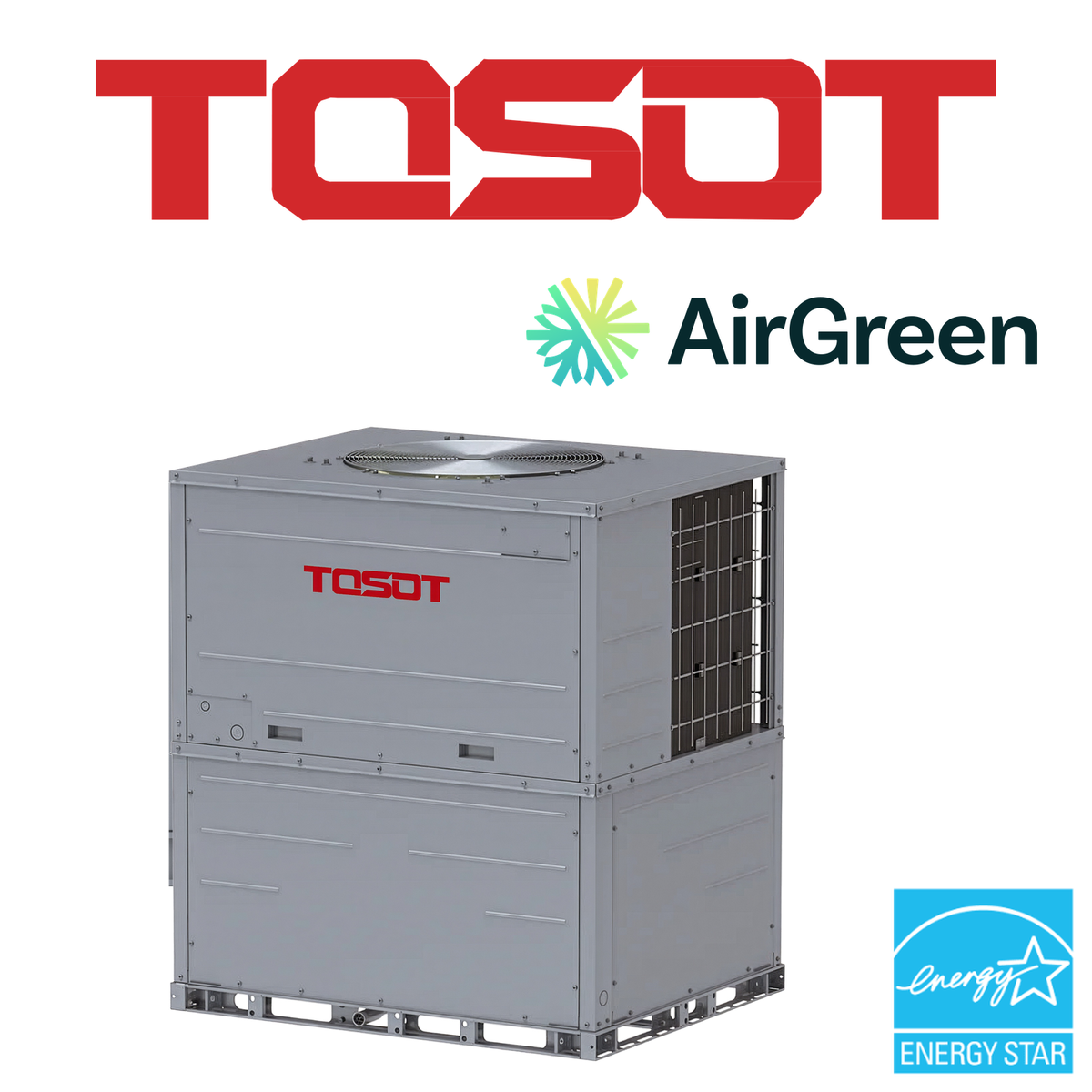

Chez AirGreen, nous installons des thermopompes monobloc Rooftop R32 de trois marques qui appartiennent au groupe Gree : Gree, Kinghome et TOSOT. Quand le propriétaire d'un petit bâtiment nous demande laquelle choisir, nous commençons toujours par la même explication : pour une même capacité, ces appareils partagent des données certifiées identiques. Le choix se joue donc ailleurs, sur l'équipement et la commande. Cette page présente le modèle TOSOT TK-H02TC/NhA-D(U) de 2 tonnes, soit 24 000 BTU/h nominal, et ce que sa fiche technique met de l'avant.
Une thermopompe monobloc regroupe le compresseur, les serpentins et le ventilateur dans un seul boîtier extérieur. Ce boîtier se raccorde au réseau de conduits du bâtiment et assure à la fois le chauffage et la climatisation, sans unité intérieure à loger dans une salle mécanique. Le modèle TOSOT fonctionne au réfrigérant R-32 et s'alimente en 208-230 V monophasé (1 phase, 60 Hz), ce qui convient aux bâtiments qui n'ont pas de service triphasé. Il est entièrement électrique : aucun gaz n'est requis.
Pour quels bâtiments un 2 tonnes est pertinent
Le format de 2 tonnes vise les petits bâtiments desservis par un seul réseau de conduits : un local commercial de quartier, un bureau de professionnels, un atelier, une petite succursale ou une maison dont tout l'air passe par la même distribution. À Montréal, à Laval et à Longueuil, ces appareils trouvent souvent leur place sur les toits plats de petits immeubles commerciaux, où l'on préfère garder l'équipement dehors et libérer l'espace intérieur.
Le dimensionnement final dépend toutefois de votre bâtiment : isolation, fenestration, occupation et état des conduits. C'est pourquoi nous faisons l'estimation sur place, avant de parler de marque ou de modèle. Si les besoins dépassent ce que peut fournir un 2 tonnes, la même gamme TOSOT existe aussi en 3, 4 et 5 tonnes.
Gree, Kinghome ou TOSOT : ce que disent les certificats

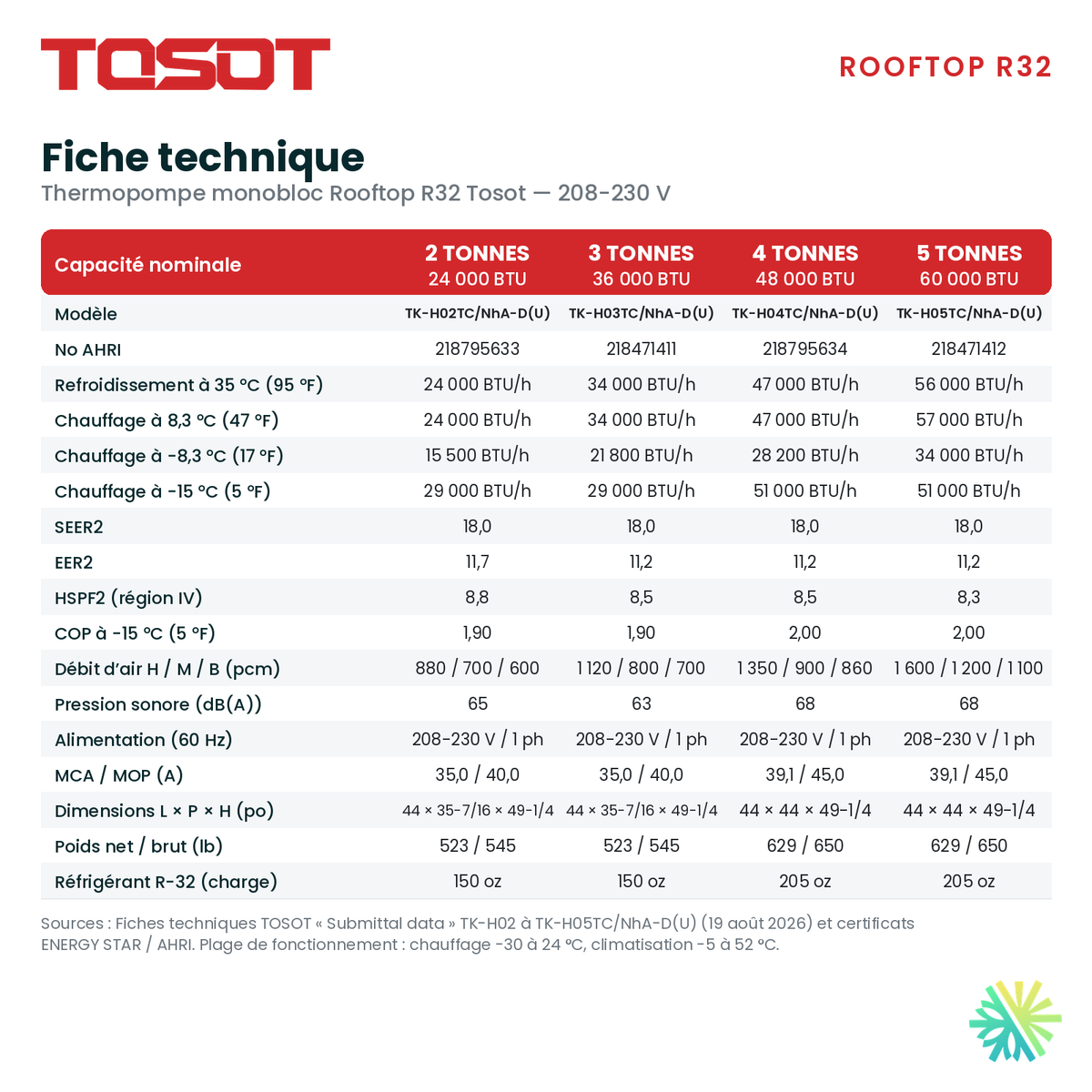

Les trois marques proviennent du même groupe : Kinghome se présente comme « a member of GREE group » et TOSOT est une marque de Gree. Nous ne prétendons pas que les appareils sont identiques, mais leurs données certifiées le sont pour une même capacité. En 2 tonnes, le modèle TOSOT affiche les valeurs suivantes :
- référence AHRI 218795633 et certificat ENERGY STAR 4706810, avec la désignation ENERGY STAR climat froid ;
- SEER2 de 18,0, EER2 de 11,7 et HSPF2 de 8,8 (région IV), contre un EER2 de 11,2 pour les modèles de 3, 4 et 5 tonnes ;
- 24 000 BTU/h en refroidissement à 35 °C et 24 000 BTU/h en chauffage à 8,3 °C ;

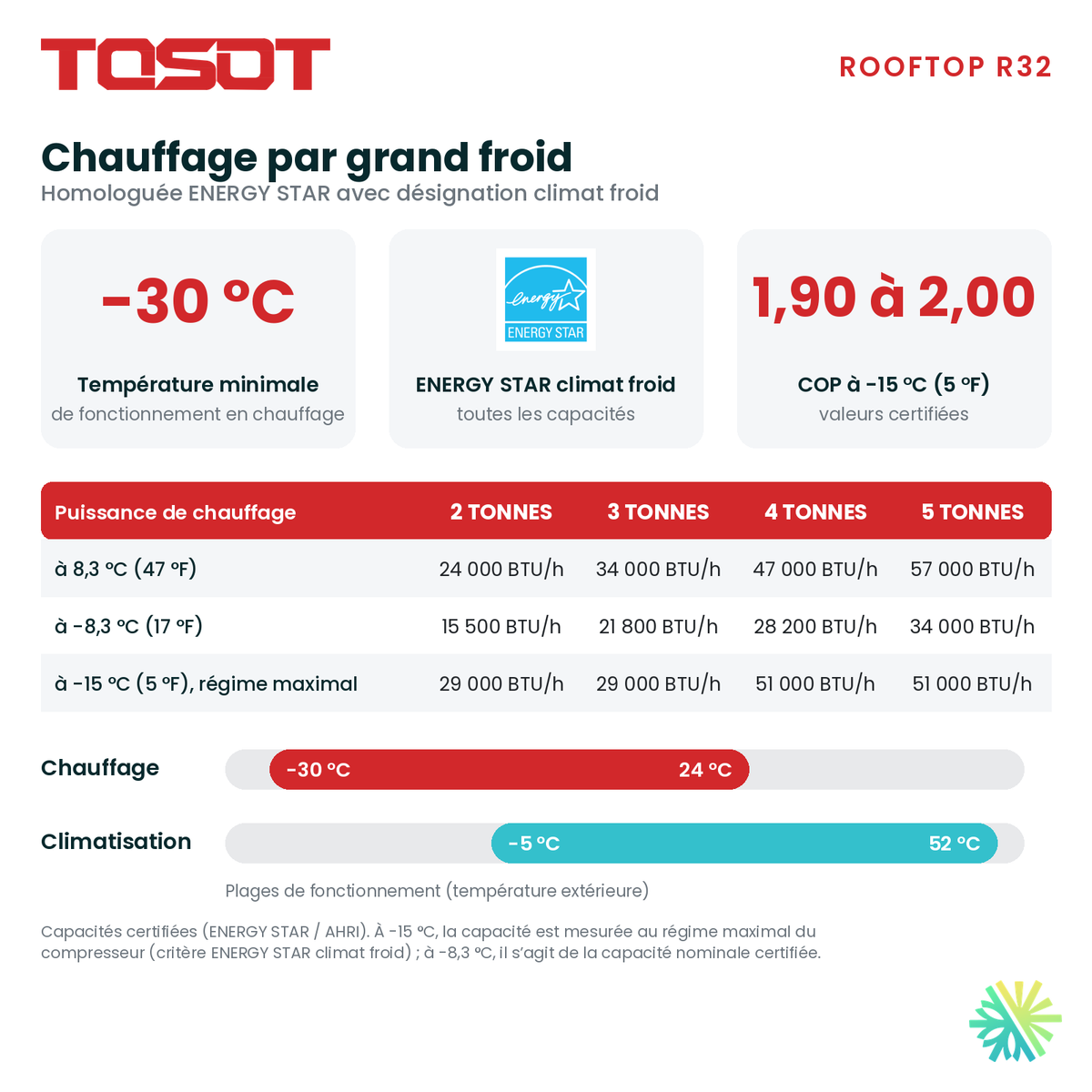

- 15 500 BTU/h en chauffage à -8,3 °C (17 °F), la capacité nominale certifiée ;
- 29 000 BTU/h à -15 °C (5 °F), mesurés au régime maximal du compresseur, avec un COP de 1,90.
La valeur à -15 °C dépasse celle à -8,3 °C, ce qui peut surprendre à la première lecture. L'explication tient au mode de mesure : la capacité à -8,3 °C est la valeur nominale certifiée, alors que celle à -15 °C est mesurée au régime maximal du compresseur, selon le critère ENERGY STAR climat froid. Les deux chiffres ne décrivent donc pas le même fonctionnement et ne se comparent pas directement. Le COP de 1,90 signifie que, dans ces conditions, l'appareil fournit 1,90 unité de chaleur pour chaque unité d'électricité consommée.
Ce qui distingue la fiche TOSOT
Puisque les chiffres certifiés sont les mêmes d'une marque à l'autre pour une même capacité, ce sont les éléments décrits dans la fiche « Submittal data » de TOSOT qui orientent le choix. Trois points retiennent notre attention lorsque nous conseillons un client qui hésite entre les marques du groupe.
Le thermostat TOSOT RS485 ou un thermostat 24 V

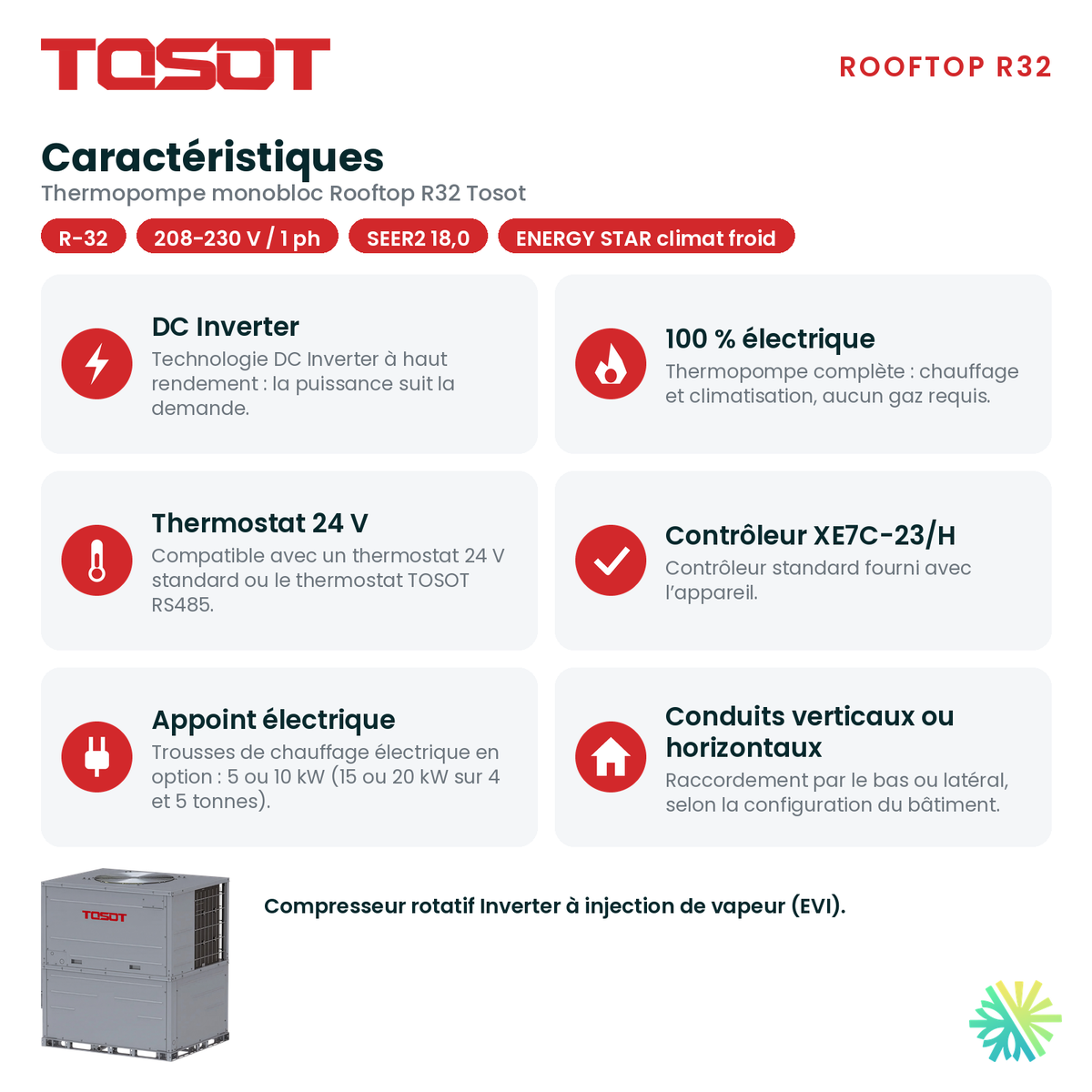

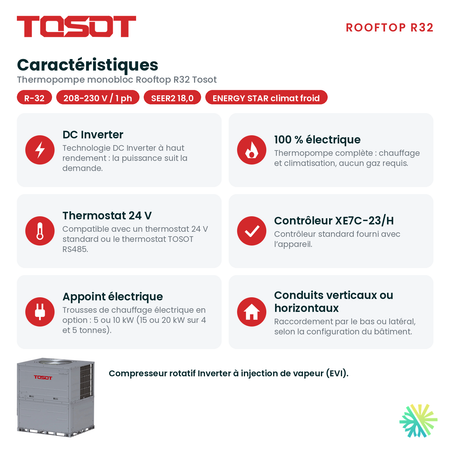

L'appareil accepte deux modes de commande : le thermostat TOSOT RS485, ou un thermostat 24 V standard d'un autre fabricant. Le contrôleur standard indiqué dans la fiche est le XE7C-23/H. Pour un petit commerce qui possède déjà un thermostat 24 V en bon état, nous vérifions s'il peut être conservé. Pour un bâtiment qui repart à neuf, le thermostat de la marque garde l'ensemble chez un même fabricant, ce qui simplifie les échanges avec le soutien technique.
Le compresseur rotatif Inverter à injection de vapeur (EVI)
TOSOT présente ce modèle comme une « DC Inverter Rooftop Ultra Heat Fully Electric Heat Pump », autrement dit une thermopompe 100 % électrique. L'appareil repose sur un compresseur rotatif Inverter à injection de vapeur (EVI), géré par la technologie DC Inverter à haut rendement. L'injection de vapeur est une technique de compression associée au chauffage par temps froid, tandis que le compresseur Inverter fait varier sa vitesse selon la demande. La fiche publie d'ailleurs une plage de 8 600 à 25 400 BTU/h en refroidissement et de 9 000 à 30 400 BTU/h en chauffage à 8,3 °C, ce qui illustre l'étendue de cette modulation.
Les trousses d'appoint de 5 ou 10 kW
Des trousses de chauffage électrique d'appoint de 5 kW ou de 10 kW sont offertes en option sur le 2 tonnes. Elles ajoutent une réserve de chaleur pour les grands froids, en complément de la thermopompe. Les trousses de 15 et 20 kW, elles, sont réservées aux modèles de 4 et 5 tonnes. Le choix entre 5 et 10 kW se fait avec vous, selon les besoins du bâtiment et la capacité disponible au panneau électrique.
La fiche TOSOT décrit aussi un détendeur électronique, un ventilateur intérieur centrifuge et un filtre à air en aluminium. Nous les mentionnons parce qu'ils font partie de l'équipement documenté, et non pour les opposer aux autres marques du groupe : pour comparer deux soumissions, fiez-vous aux références AHRI et ENERGY STAR de chaque appareil.
Le TK-H02TC sur votre toit : dimensions, raccordement et installation
Un boîtier compact pour un petit toit

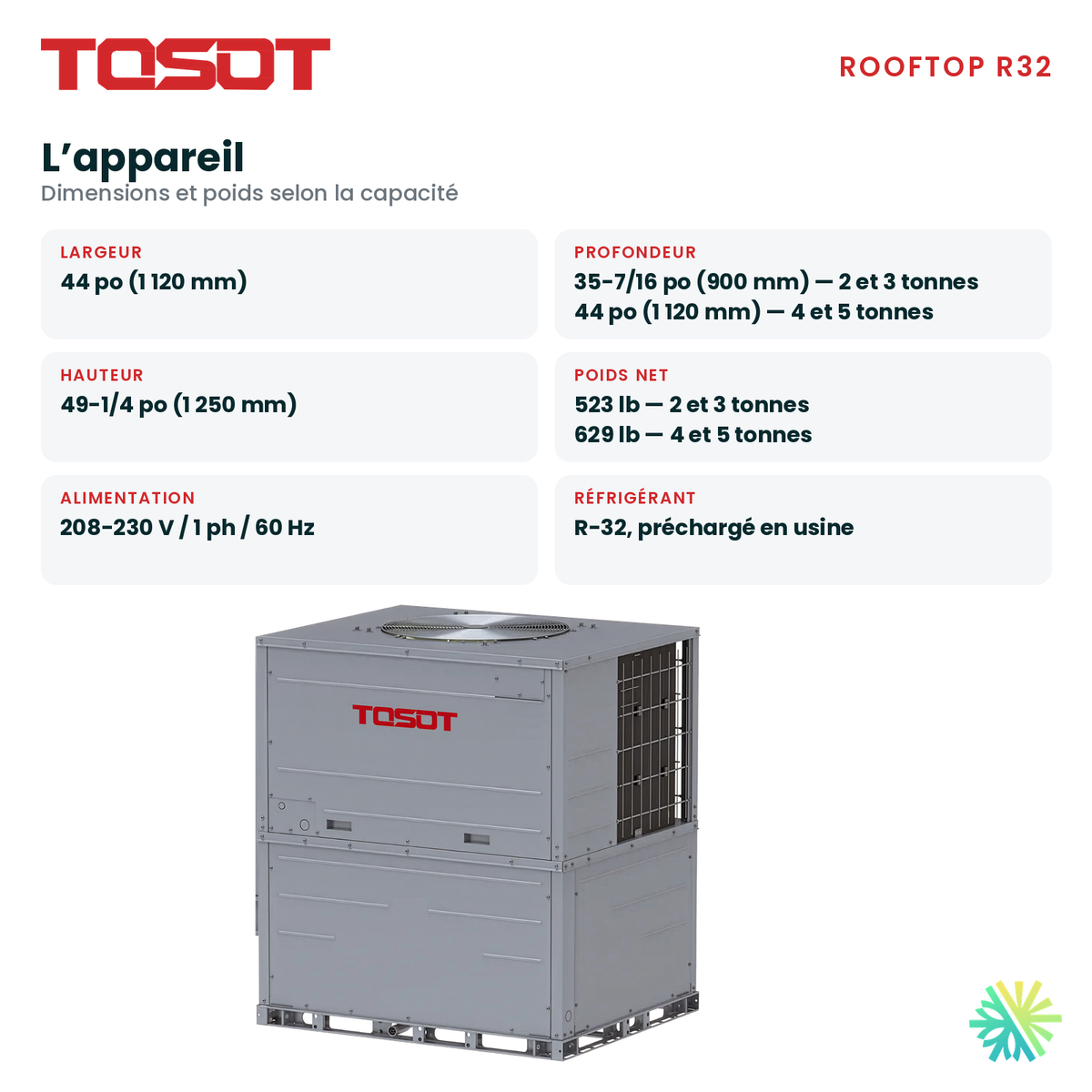

Le 2 tonnes mesure 44 × 35-7/16 × 49-1/4 po (1 120 × 900 × 1 250 mm), en largeur, profondeur et hauteur. Il pèse 523 lb net et 545 lb brut, et contient 150 oz de réfrigérant R-32. Sur un toit plat, nous vérifions la capacité portante de la structure et l'accès pour la manutention avant de confirmer l'emplacement avec vous.
Raccordement aux conduits verticaux ou horizontaux

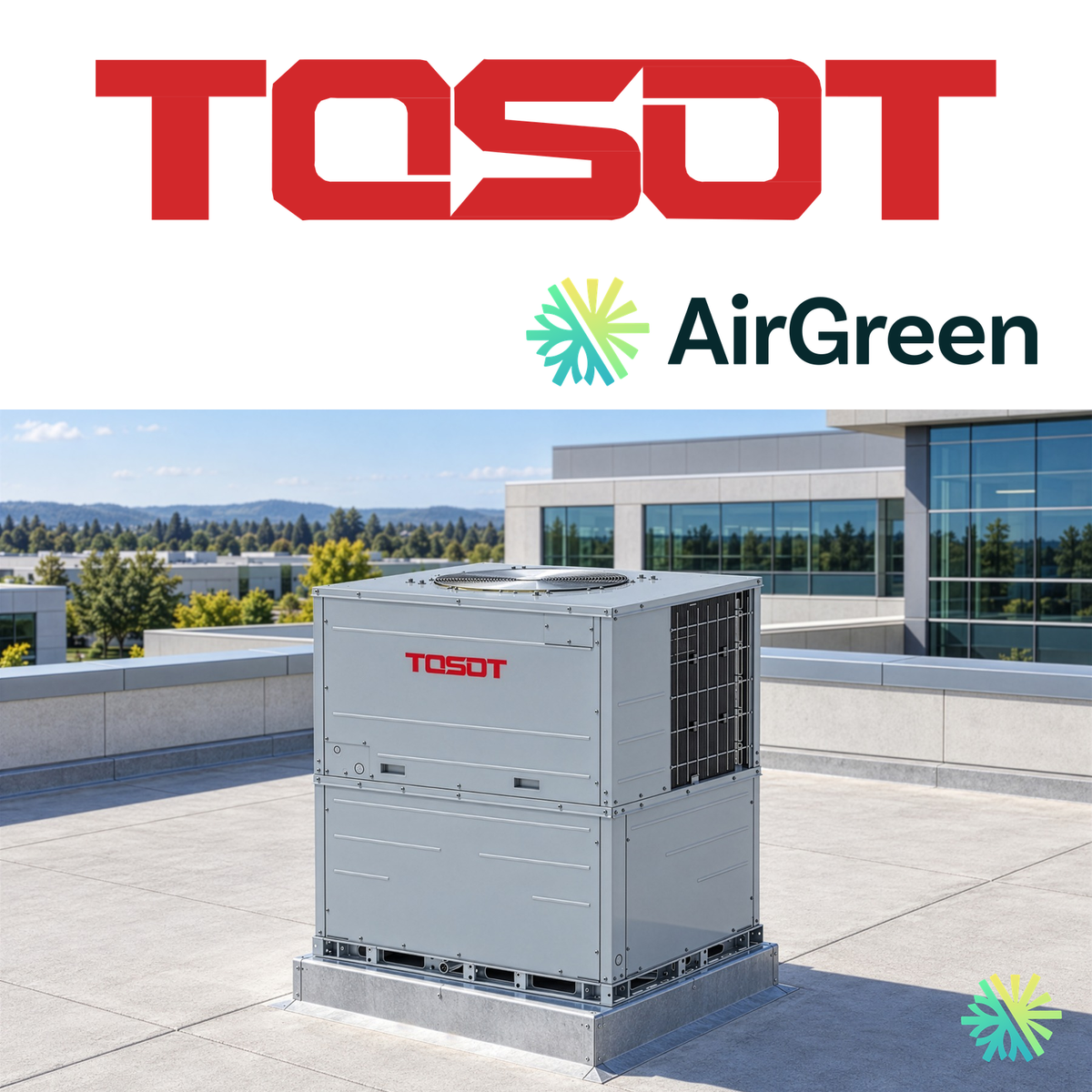

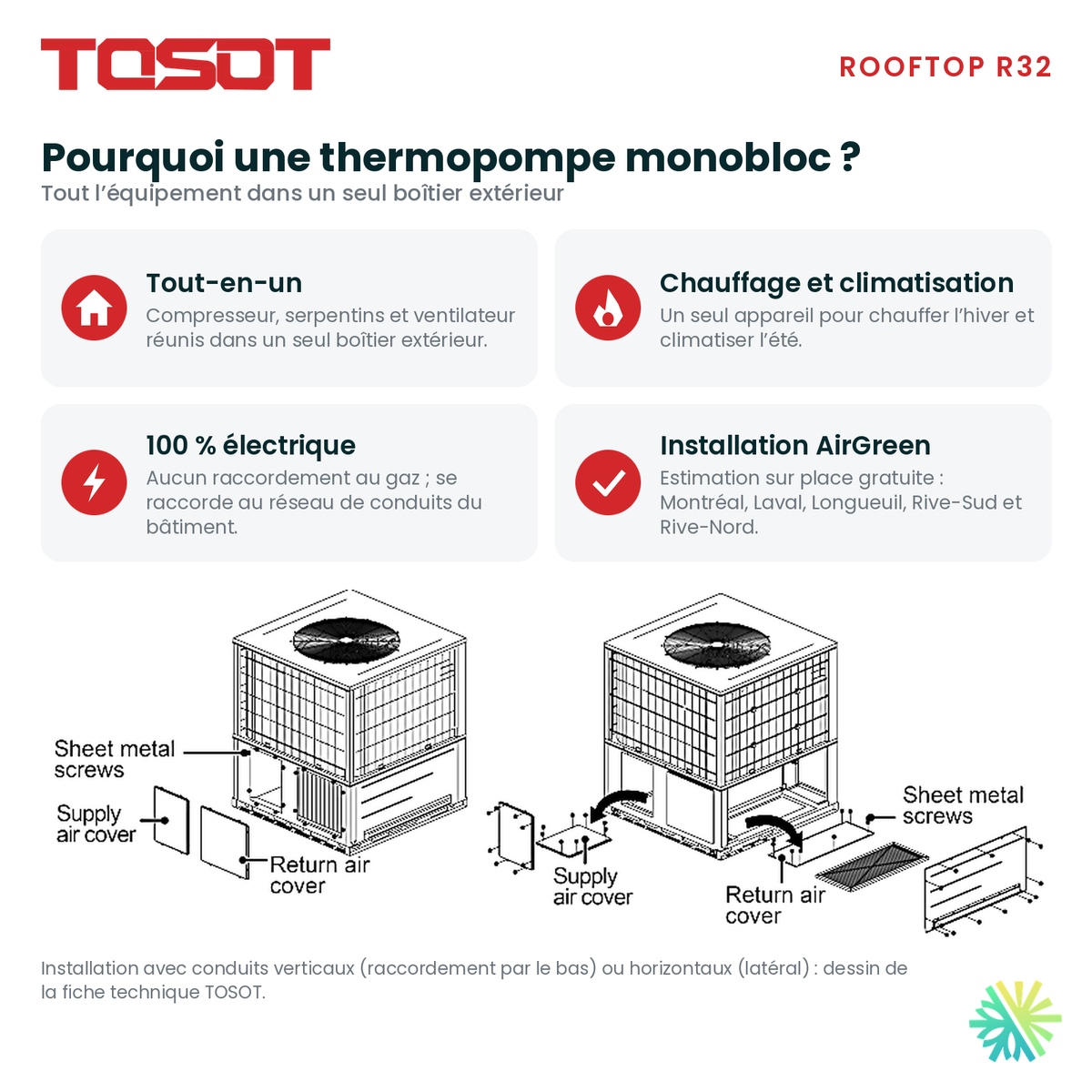

Les conduits se raccordent à la verticale, par le bas de l'appareil, ou à l'horizontale, par le côté. Le raccordement vertical se fait sur une base de toit (curb) dont TOSOT publie les dimensions ; le raccordement latéral convient lorsque les conduits arrivent par un mur. Les dégagements d'installation publiés dans la fiche technique sont respectés à chaque pose, pour l'accès lors de l'entretien comme pour la circulation de l'air autour du boîtier.
Débit d'air, pression statique et niveau sonore
Le ventilateur intérieur centrifuge offre trois débits : 880, 700 et 600 pcm (vitesses haute, moyenne et basse). La pression statique externe est de 0,5 po en standard et peut atteindre 0,7 po au maximum, une donnée utile lorsque l'on réutilise un réseau de conduits existant dont la résistance est inconnue. La pression sonore publiée est de 65 dB(A) : nous en tenons compte pour placer l'appareil à distance des fenêtres et des terrasses voisines lorsque le toit le permet.
Électricité et plage de fonctionnement
Sur le plan électrique, la fiche indique un MCA de 35,0 A et un MOCP de 40,0 A, en 208-230 V monophasé. Votre électricien dimensionne le circuit à partir de ces valeurs ; la trousse d'appoint, si vous en choisissez une, doit aussi être prévue au panneau. L'appareil chauffe par des températures extérieures de -30 °C à 24 °C et climatise de -5 °C à 52 °C. Ce chauffage jusqu'à -30 °C s'ajoute à l'homologation ENERGY STAR climat froid, obtenue pour toutes les capacités de la gamme.
Notre façon de vous aider à choisir
Entre deux marques aux données certifiées identiques, la décision repose sur des critères concrets. Voici la démarche que nous suivons pour un petit bâtiment :
- visite du bâtiment, prise de mesures et inspection des conduits existants ;
- calcul des besoins de chauffage et de climatisation, pour confirmer que le 2 tonnes convient ;
- choix du mode de commande : thermostat TOSOT RS485, thermostat 24 V existant ou nouveau thermostat 24 V ;
- décision sur la trousse d'appoint de 5 ou 10 kW, en tenant compte du panneau électrique ;
- choix du raccordement vertical sur base de toit ou horizontal par le côté ;
- installation, raccordement aux conduits et mise en service par notre équipe.
Si vous comparez encore les marques et les capacités, notre page des thermopompes monobloc regroupe les modèles Rooftop R32 que nous installons, du 2 au 5 tonnes. Pour vérifier que les données concordent d'une marque à l'autre, il suffit de comparer les références AHRI et ENERGY STAR de chaque appareil.
Estimation gratuite pour votre petit bâtiment
Nous installons la thermopompe monobloc TOSOT de 2 tonnes à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, pour les commerces, les bureaux et les maisons raccordés à un seul réseau de conduits. Estimation sur place 100 % gratuite partout à Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud : appelez-nous au 514 316-2973. Nous évaluerons votre bâtiment, vos conduits et votre panneau électrique avant de vous recommander une marque et un modèle. AirGreen inc., licence RBQ 5645-9605-01.
