Thermopompe Monobloc Tosot Rooftop R32 de 3 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Remplacer un rooftop au gaz ou au propane par une thermopompe 100 % électrique

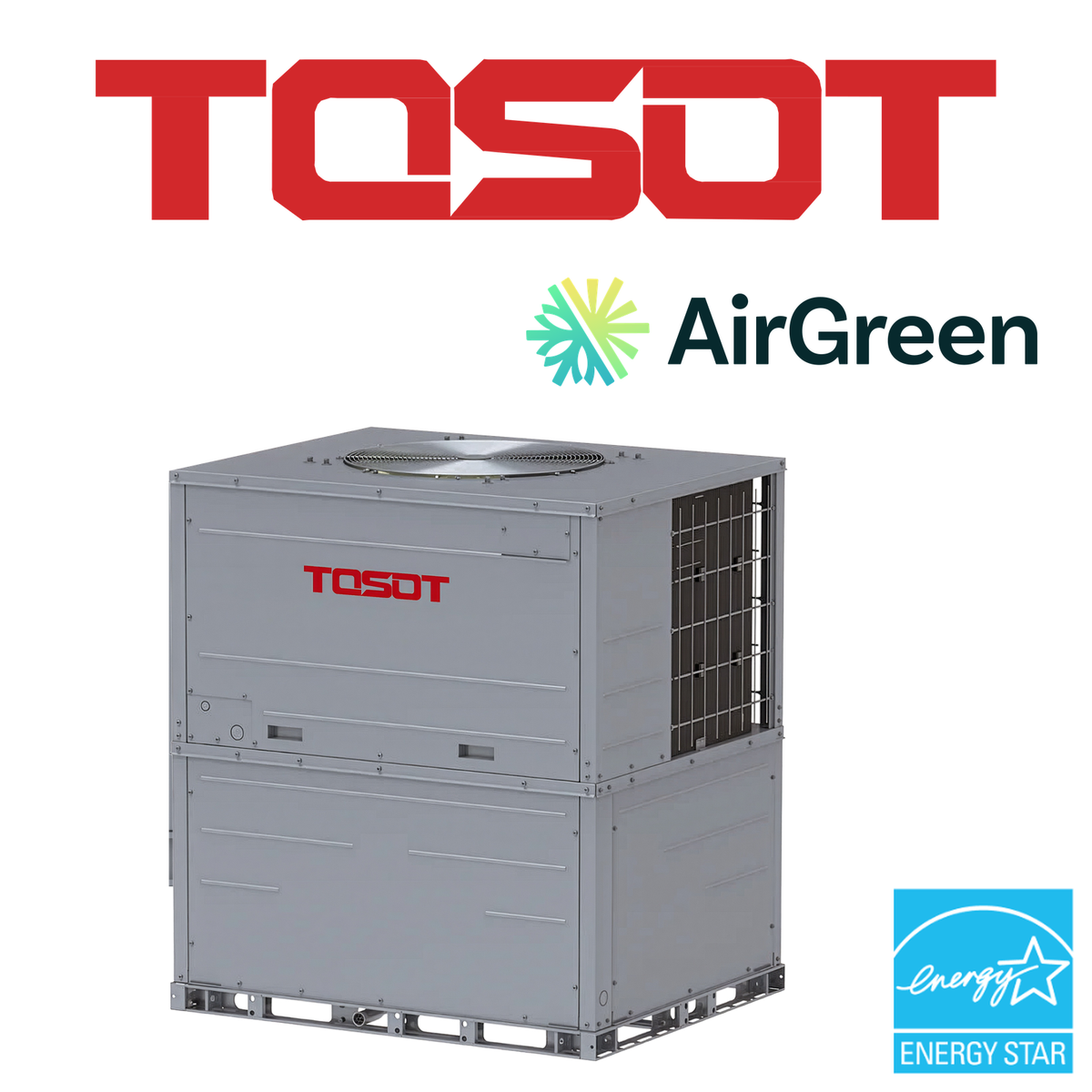

Sur plusieurs toits commerciaux de Montréal, de Laval et de Longueuil, le chauffage est encore assuré par un rooftop au gaz naturel ou au propane. Quand cet appareil arrive en fin de vie, la question se pose : le remplacer par le même type d'équipement, ou passer à l'électricité. Le modèle TOSOT TK-H03TC/NhA-D(U) répond à la seconde option. TOSOT, une marque du groupe Gree, le décrit comme une « DC Inverter Rooftop Ultra Heat Fully Electric Heat Pump » : une thermopompe monobloc entièrement électrique, qui ne demande aucun gaz, et qui assure le chauffage comme la climatisation à partir d'un seul boîtier extérieur.
Comme l'ancien rooftop, ce boîtier regroupe le compresseur, les serpentins et le ventilateur, puis se raccorde au réseau de conduits du bâtiment. La différence tient à la source de chaleur : au lieu d'un brûleur, c'est un cycle frigorifique au R-32 qui capte la chaleur de l'air extérieur pour la transférer à l'intérieur l'hiver, et qui inverse le processus l'été. Ce Rooftop R32 de 3 tonnes affiche une capacité nominale de 36 000 BTU/h.
Ce que la conversion change pour votre bâtiment
- Plus d'alimentation en gaz ni de réservoir de propane pour cet appareil : la thermopompe fonctionne à l'électricité seulement.
- Aucune combustion dans le boîtier, donc aucun produit de combustion à évacuer sur le toit.
- Une alimentation 208-230 V monophasé (1 phase, 60 Hz), qui convient aux bâtiments sans service triphasé, avec un MCA de 35,0 A et un MOCP de 40,0 A selon la fiche technique.
- La climatisation dans le même appareil, de -5 °C à 52 °C extérieur, avec un SEER2 de 18,0 et un EER2 de 11,2.
L'ancien raccordement au gaz ou au propane cesse de servir. Sa mise hors service se planifie avec les intervenants qualifiés avant la pose de la thermopompe, et nous en tenons compte dans l'échéancier du projet.
36 000 BTU/h nominal : bien lire « 3 tonnes »

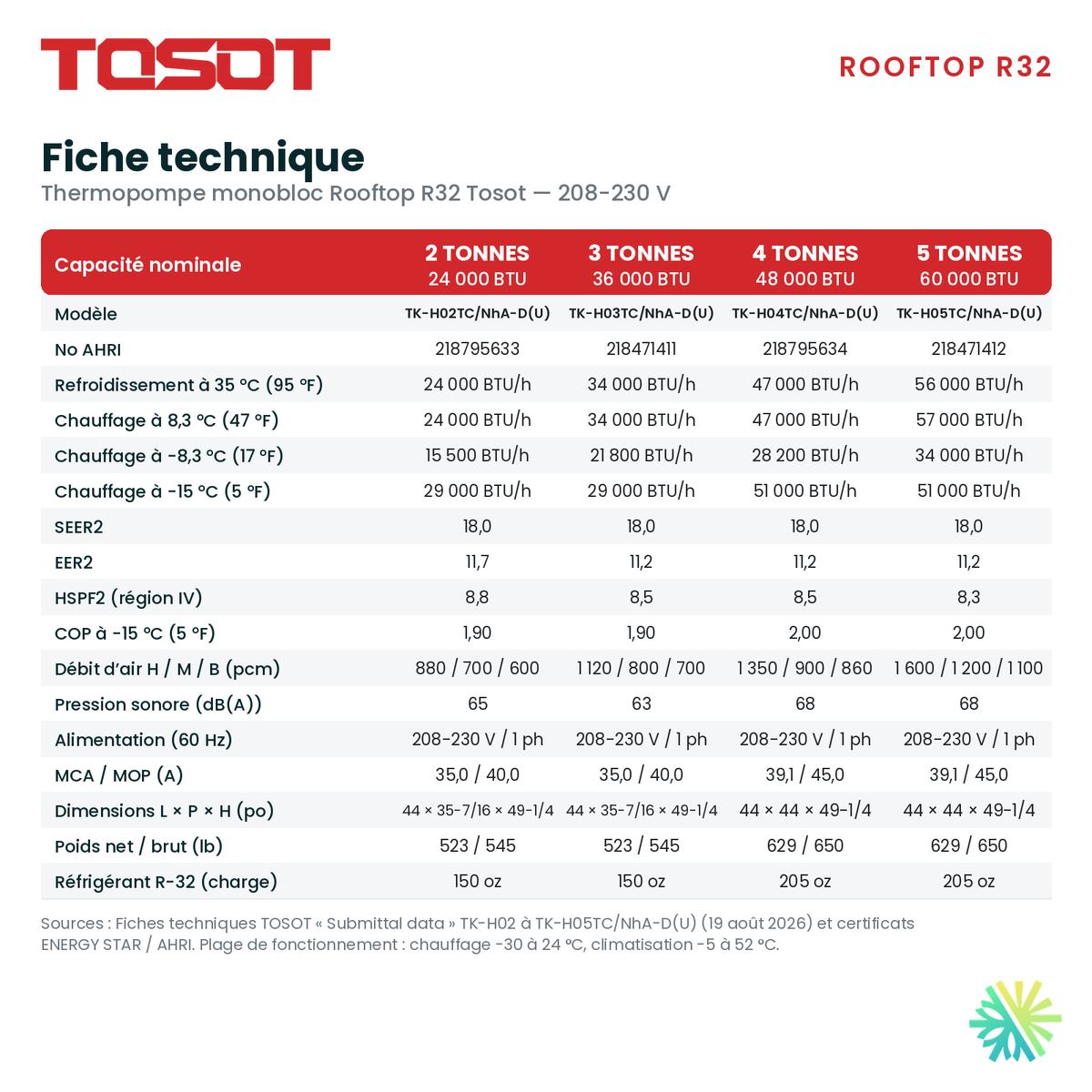

L'appellation « 3 tonnes » renvoie à la capacité nominale de 36 000 BTU/h. Les valeurs certifiées, celles qui figurent au certificat AHRI 218471411 et au certificat ENERGY STAR 4624791, sont de 34 000 BTU/h en refroidissement à 35 °C et de 34 000 BTU/h en chauffage à 8,3 °C. Nous faisons nos calculs à partir des valeurs certifiées ; la valeur nominale sert surtout à nommer le format.
Parce que le compresseur est à technologie DC Inverter, la capacité varie selon la demande. La fiche TOSOT publie une plage de 8 600 à 36 100 BTU/h en refroidissement et de 9 000 à 39 600 BTU/h en chauffage à 8,3 °C. Pendant les journées douces du printemps et de l'automne, l'appareil peut donc tourner au bas de sa plage plutôt que de démarrer et s'arrêter sans cesse.
Un point mérite une attention particulière lors d'une conversion : la capacité de l'ancien brûleur ne doit pas être recopiée telle quelle. Un rooftop au gaz a souvent été choisi selon d'autres critères, parfois avec une marge généreuse. Nous calculons plutôt les pertes de chaleur réelles du local, puis nous vérifions que le 3 tonnes, avec ou sans appoint, couvre ces besoins.
Chauffer sans gaz pendant l'hiver québécois

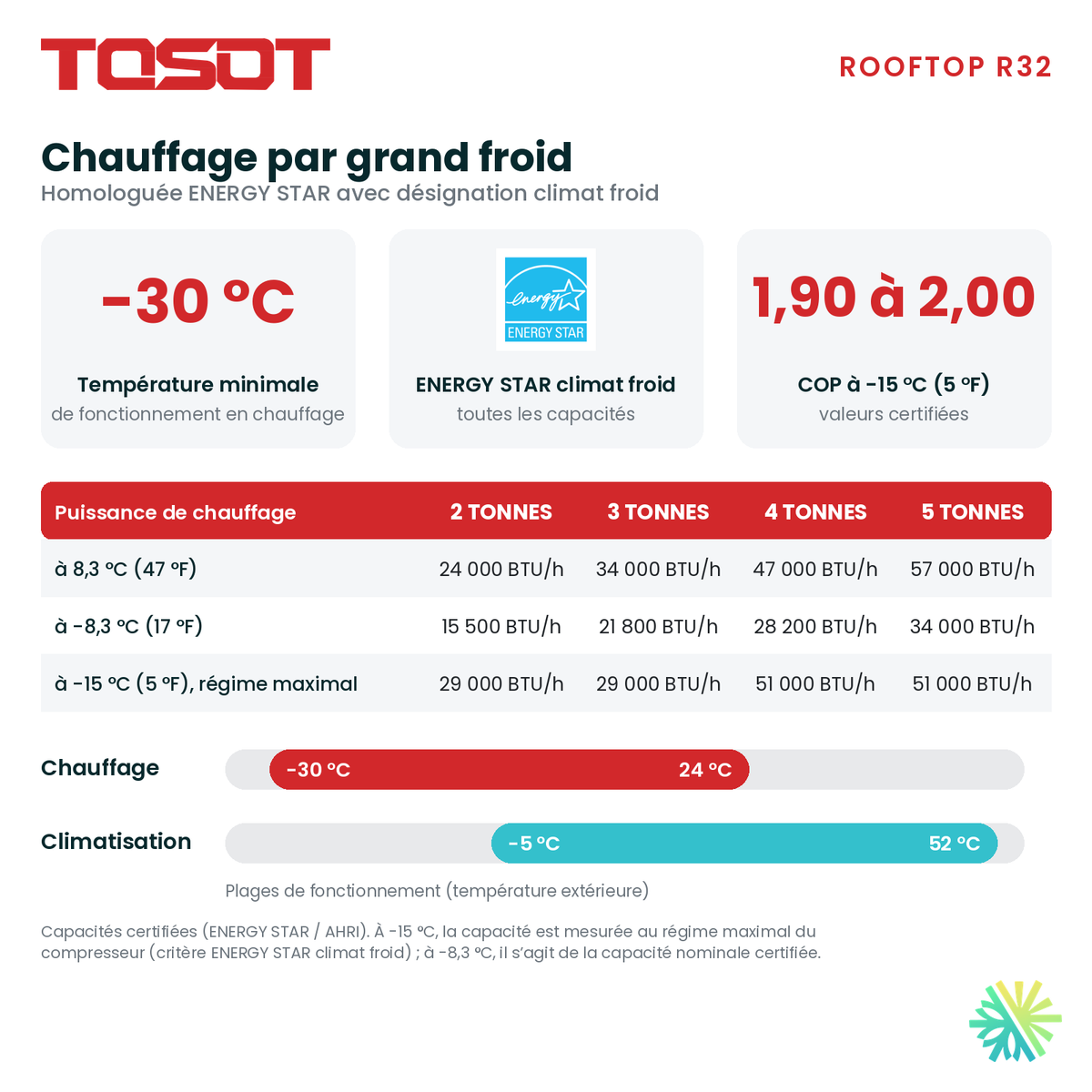

La principale inquiétude des propriétaires qui quittent le gaz concerne les grands froids. Ce modèle est homologué ENERGY STAR climat froid et fonctionne en mode chauffage par des températures extérieures de -30 °C à 24 °C. Les données certifiées donnent deux repères :
- 21 800 BTU/h à -8,3 °C (17 °F), la capacité nominale certifiée à cette température ;
- 29 000 BTU/h à -15 °C (5 °F), mesurés au régime maximal du compresseur, avec un COP de 1,90.
Le second chiffre est supérieur au premier parce qu'il ne mesure pas la même chose : l'un est une valeur nominale, l'autre correspond au compresseur poussé à son régime maximal, comme l'exige le critère ENERGY STAR climat froid. Le COP de 1,90 indique que l'appareil fournit, à -15 °C, 1,90 unité de chaleur pour chaque unité d'électricité consommée. Le compresseur rotatif Inverter à injection de vapeur (EVI) fait partie de l'équipement que TOSOT décrit pour ce modèle « Ultra Heat », qui assure le chauffage jusqu'à -30 °C.
L'appoint électrique de 5 ou 10 kW, en option
Un rooftop au gaz donnait l'impression d'une réserve de chaleur toujours disponible. Pour retrouver cette marge, TOSOT offre en option des trousses de chauffage électrique d'appoint de 5 kW ou de 10 kW sur le 3 tonnes. Ces trousses sont des résistances électriques : elles transforment l'électricité en chaleur sans l'effet de la thermopompe, et servent donc de complément pendant les grands froids plutôt que de source principale.
Le choix entre 5 et 10 kW dépend du calcul des pertes de chaleur et de la capacité disponible au panneau électrique, puisque la trousse ajoute sa propre charge au circuit. Les trousses de 15 et 20 kW ne sont offertes que sur les modèles de 4 et 5 tonnes ; si votre local en a besoin, c'est souvent le signe qu'il faut revoir la capacité de l'appareil lui-même.
Réutiliser l'emplacement et les conduits de l'ancien appareil
Dans la plupart des conversions, l'objectif est de garder ce qui fonctionne déjà : l'ouverture dans le toit, le réseau de conduits et, si possible, la commande. Voici les points que nous vérifions avant de confirmer que le TK-H03TC peut prendre la place de votre rooftop.

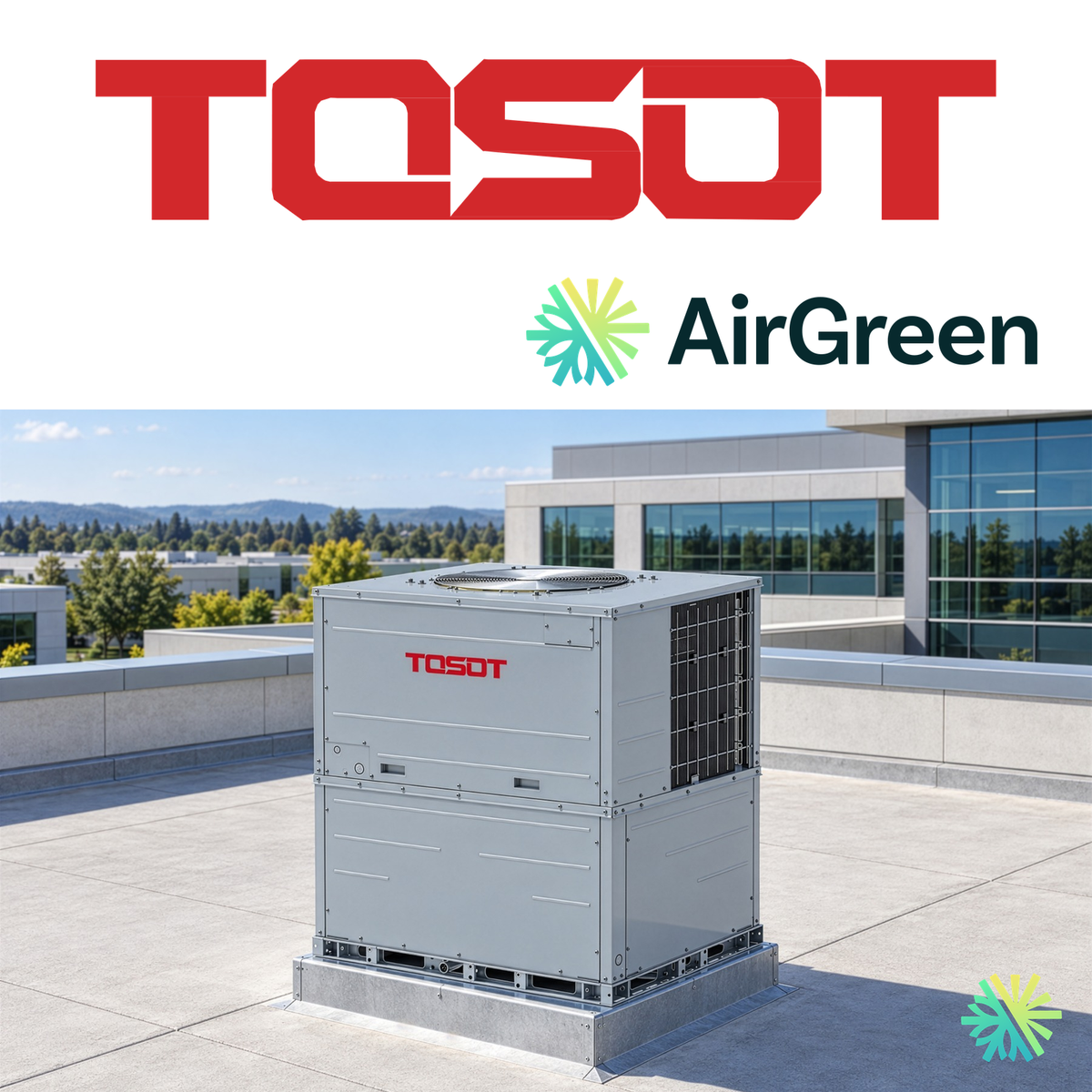

Base de toit et raccordement vertical ou horizontal

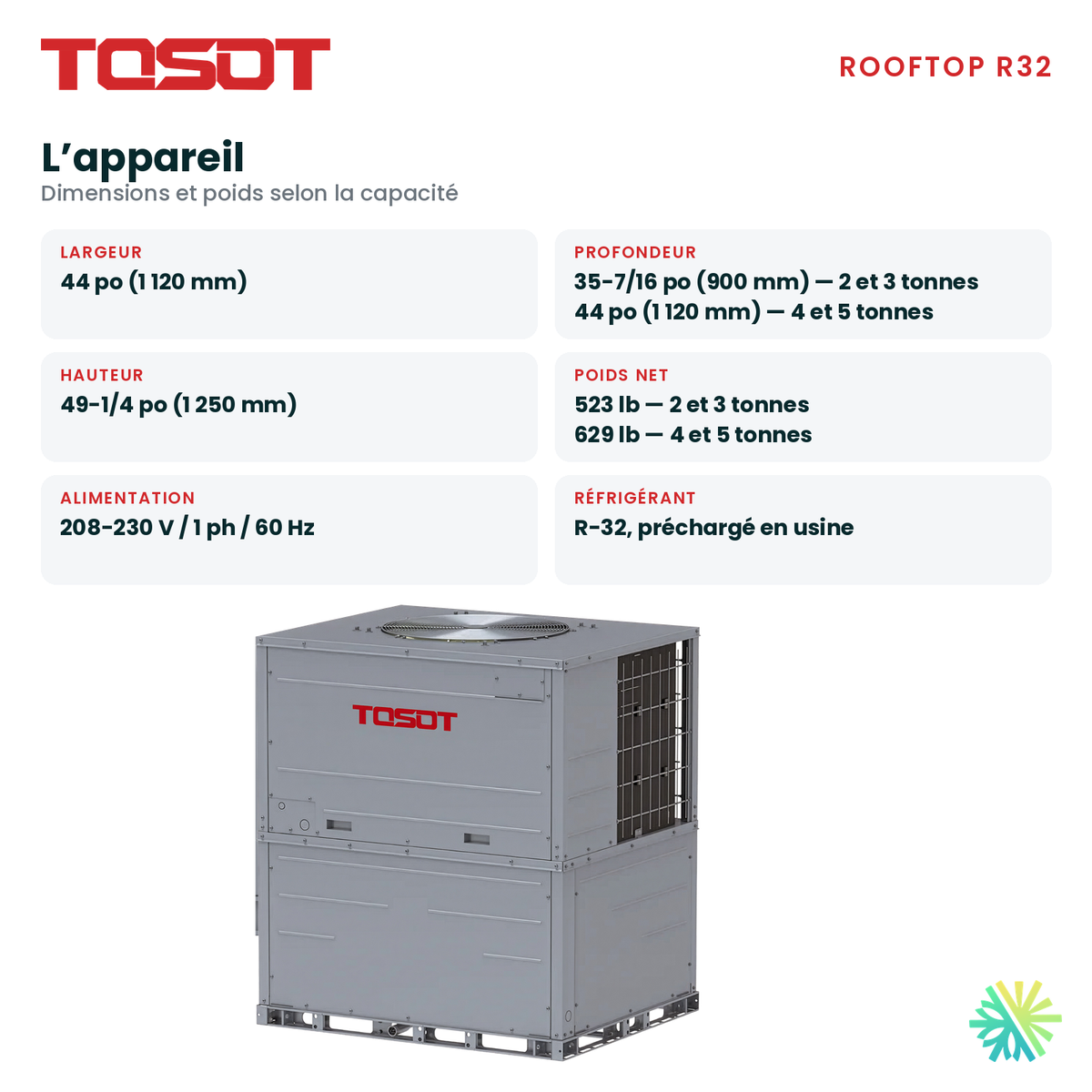

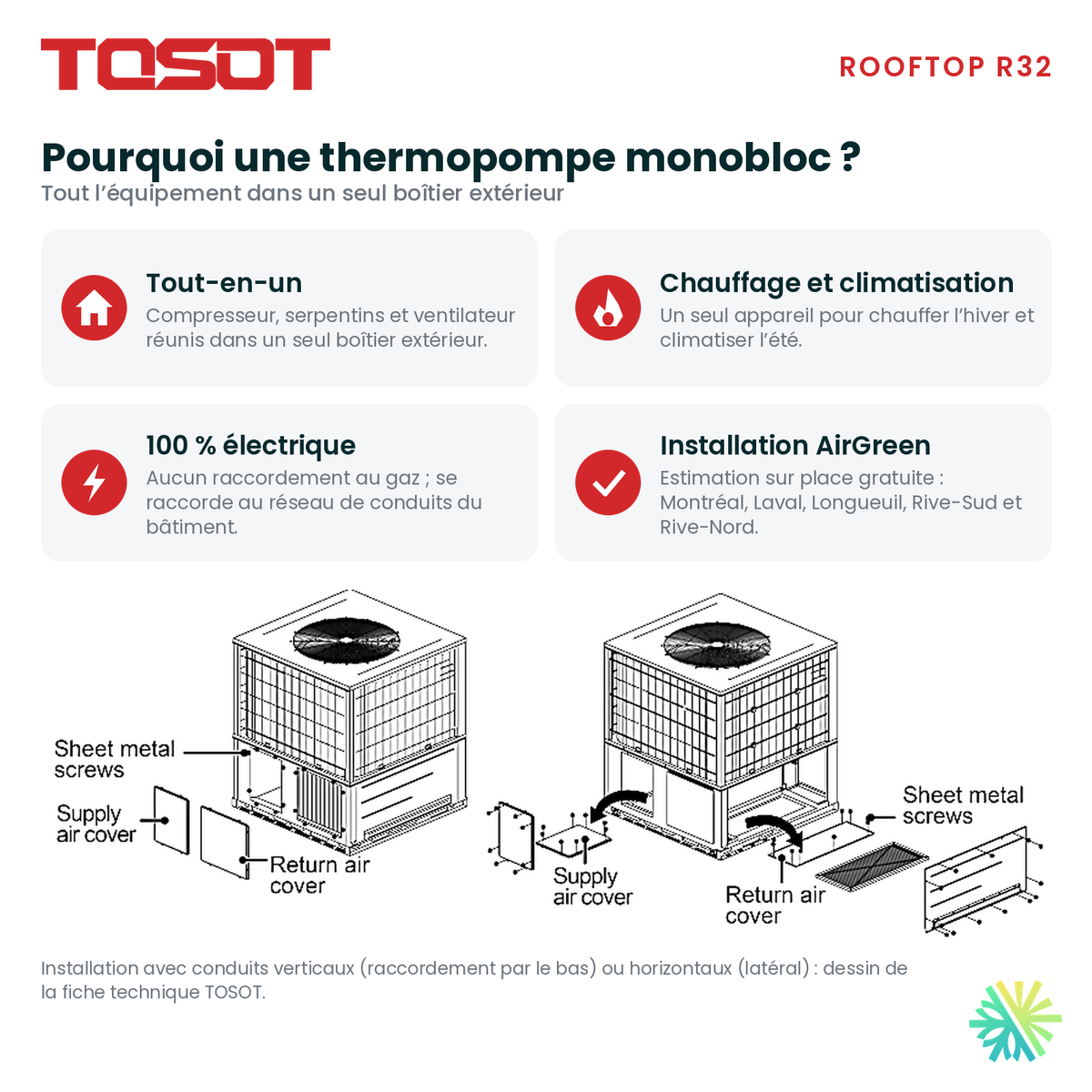

Le boîtier mesure 44 × 35-7/16 × 49-1/4 po (1 120 × 900 × 1 250 mm), en largeur, profondeur et hauteur. TOSOT publie les dimensions de la base de toit (curb) : nous les comparons avec la base existante pour savoir si elle peut être conservée ou si une adaptation est nécessaire. Les conduits se raccordent à la verticale, par le bas, ou à l'horizontale, par le côté, ce qui permet de suivre la configuration de l'ancien appareil dans bien des cas. Les dégagements d'installation publiés dans la fiche technique sont respectés autour du boîtier.
Poids et structure du toit
La thermopompe pèse 523 lb net et 545 lb brut, et contient 150 oz de réfrigérant R-32. Nous comparons ce poids avec celui de l'appareil retiré et vérifions l'état de la structure et de la base avant la pose. La manutention jusqu'au toit fait partie de la planification que nous préparons avec vous.
Débit d'air et pression statique sur des conduits existants
Un réseau de conduits conçu pour un rooftop au gaz n'a pas toujours été dimensionné pour une thermopompe. Le ventilateur intérieur centrifuge du 3 tonnes déplace 1 120, 800 ou 700 pcm selon la vitesse (haute, moyenne, basse), avec une pression statique externe de 0,5 po en standard et jusqu'à 0,7 po au maximum. Nous mesurons le réseau existant pour confirmer que ces valeurs conviennent, et nous signalons les sections à corriger s'il y a lieu. L'air passe par un filtre à air en aluminium, et la pression sonore publiée est de 63 dB(A).
Garder votre thermostat 24 V ou passer au thermostat TOSOT

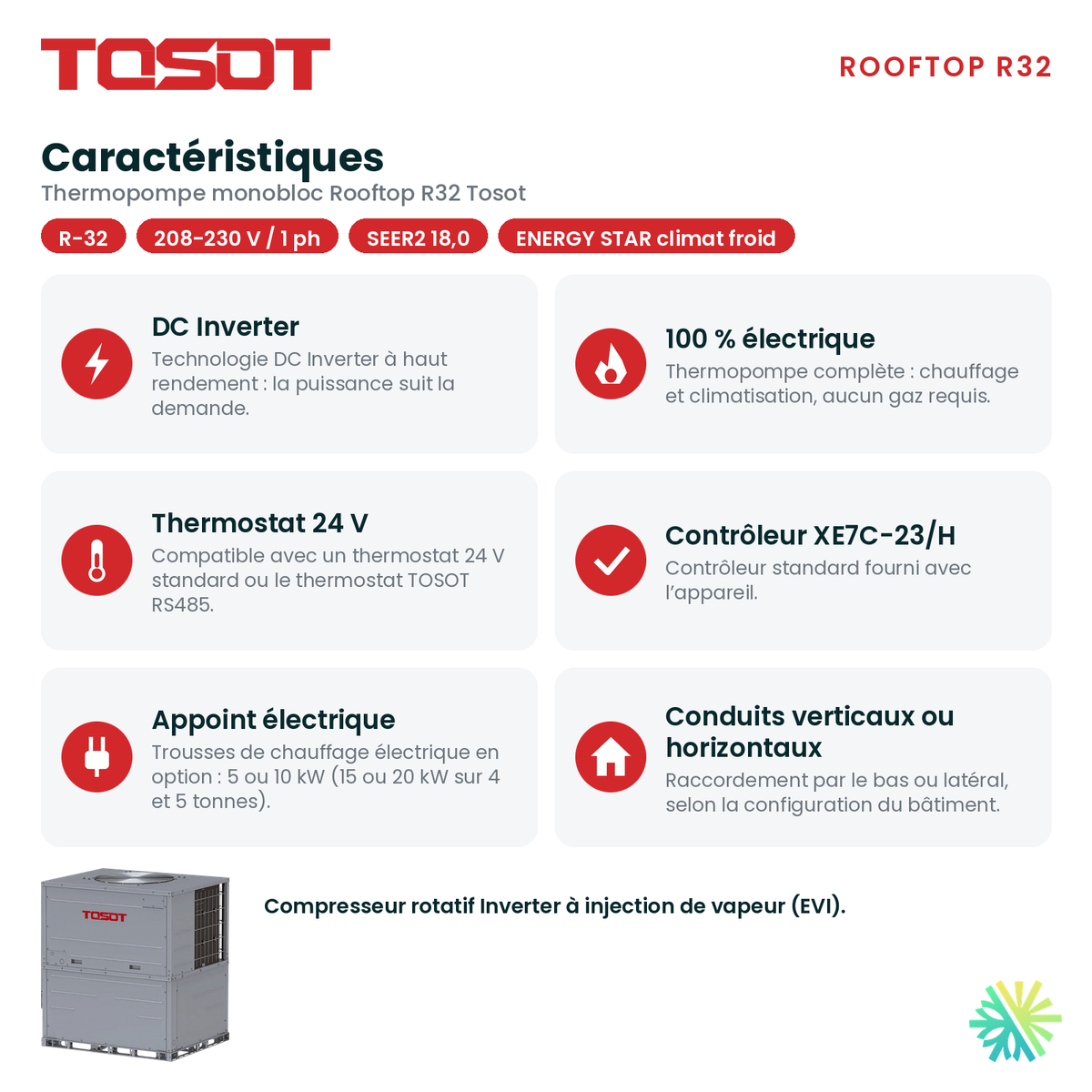

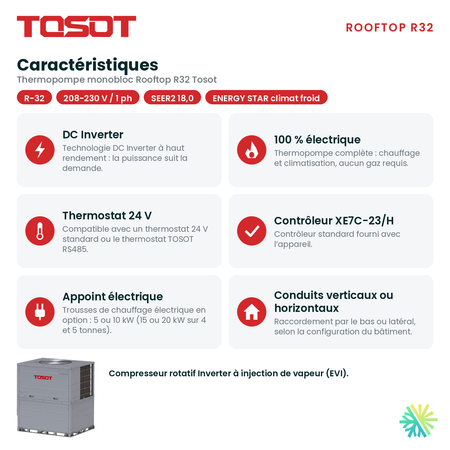

Si votre ancien rooftop était commandé par un thermostat 24 V, il est possible de conserver ce principe : la thermopompe accepte un thermostat 24 V standard d'un autre fabricant, à condition que l'appareil choisi gère le fonctionnement d'une thermopompe. L'autre option est le thermostat TOSOT RS485. Le contrôleur standard indiqué dans la fiche est le XE7C-23/H. Nous vous aidons à choisir selon l'usage du local et les habitudes de vos occupants.
Les étapes d'une conversion avec AirGreen
- Visite de l'ancien appareil, de la base de toit, des conduits et du panneau électrique.
- Calcul des pertes de chaleur et des besoins de climatisation du local.
- Choix de l'appoint : aucun, 5 kW ou 10 kW, selon le calcul et le panneau.
- Planification de la mise hors service du gaz ou du propane avec les intervenants qualifiés.
- Retrait de l'ancien rooftop, pose de la thermopompe, raccordement aux conduits et mise en service.
- Explication du thermostat et des réglages à votre équipe.
Pour comparer plusieurs capacités ou plusieurs marques du groupe Gree avant de vous décider, consultez notre sélection de thermopompes monobloc : elle présente les modèles Rooftop R32 que nous installons, du 2 au 5 tonnes.
Planifier la conversion de votre rooftop
Nous convertissons les rooftops au gaz et au propane en thermopompes monobloc électriques à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, pour les commerces, les bureaux et les multiplex raccordés à des conduits. Estimation sur place 100 % gratuite partout à Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud : appelez AirGreen au 514 316-2973 pour faire évaluer votre appareil actuel, vos conduits et votre panneau. AirGreen inc., licence RBQ 5645-9605-01.
