Chauffage d'appoint et alimentation électrique : préparer l'arrivée d'un 4 tonnes
Avec le modèle TOSOT TK-H04TC/NhA-D(U), d'une capacité nominale de 48 000 BTU/h, deux décisions se prennent bien avant le jour de l'installation. La première concerne le chauffage d'appoint : le 4 tonnes accepte les quatre trousses électriques offertes par TOSOT, soit 5, 10, 15 ou 20 kW. La seconde concerne le panneau électrique, qui doit alimenter la thermopompe et, le cas échéant, la trousse retenue. Cette page traite de ces deux sujets, puis du raccordement aux conduits, vertical ou horizontal.

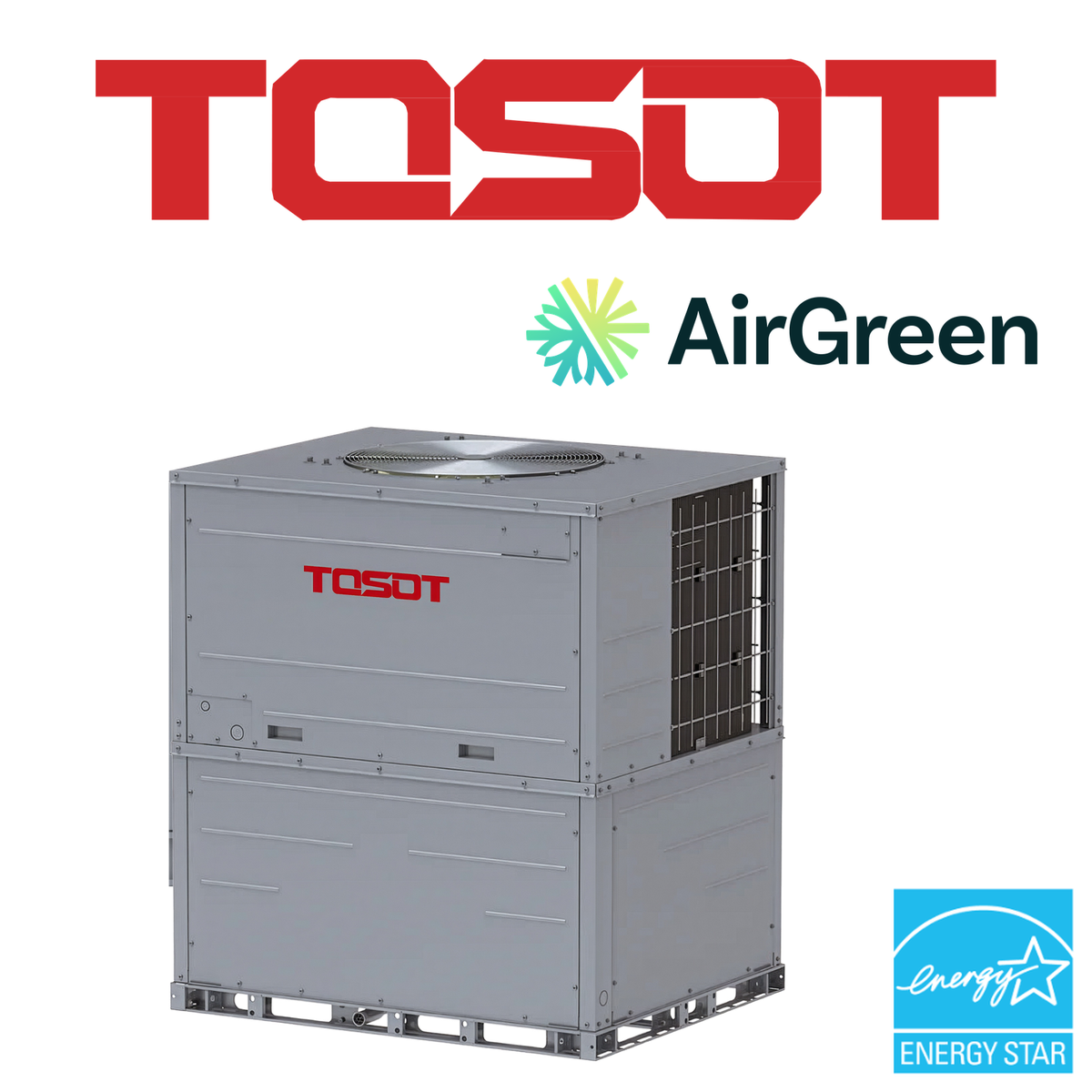

Rappelons d'abord de quel appareil il s'agit. Cette thermopompe monobloc Rooftop R32 entièrement électrique regroupe le compresseur, les serpentins et le ventilateur dans un seul boîtier extérieur, raccordé au réseau de conduits du bâtiment. Elle chauffe et climatise, n'utilise aucun gaz et fonctionne au réfrigérant R-32. TOSOT, une marque du groupe Gree, la désigne comme une « DC Inverter Rooftop Ultra Heat Fully Electric Heat Pump ».
Ce que la thermopompe fournit avant toute trousse
Une trousse d'appoint se dimensionne en fonction de ce que la thermopompe assure seule. Les données certifiées du 4 tonnes sont les suivantes :

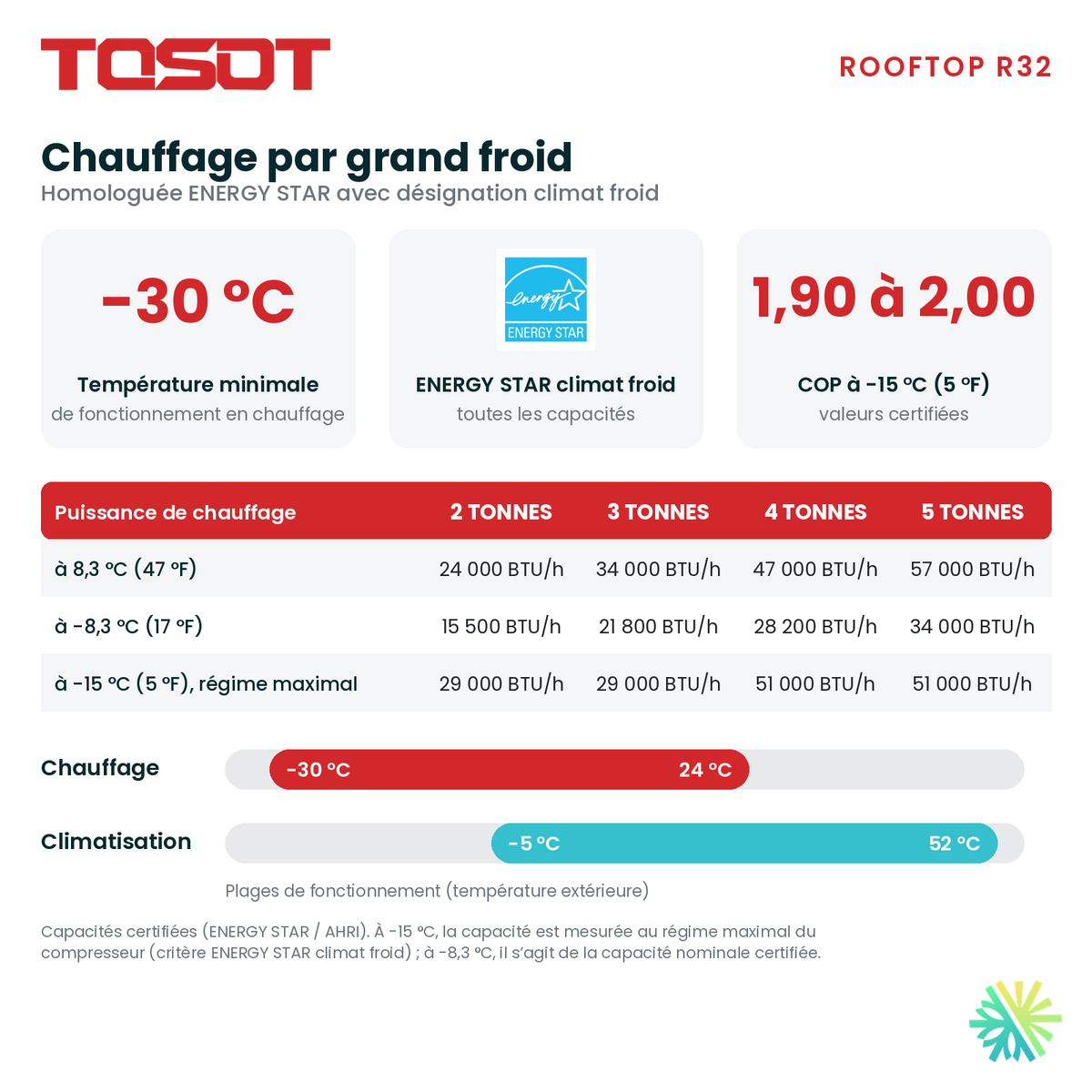

- 47 000 BTU/h en chauffage à 8,3 °C, avec une plage publiée de 14 250 à 62 700 BTU/h à cette température ;
- 28 200 BTU/h à -8,3 °C (17 °F), la capacité nominale certifiée ;
- 51 000 BTU/h à -15 °C (5 °F), mesurés au régime maximal du compresseur, avec un COP de 2,00 ;
- un chauffage jusqu'à -30 °C extérieur (plage de fonctionnement de -30 °C à 24 °C) et l'homologation ENERGY STAR climat froid, avec un HSPF2 de 8,5.
La valeur à -15 °C dépasse celle à -8,3 °C, et même celle à 8,3 °C. Ces chiffres ne se comparent pas directement : les valeurs à 8,3 °C et à -8,3 °C sont des capacités certifiées de référence, alors que la valeur à -15 °C est mesurée au régime maximal du compresseur, selon le critère ENERGY STAR climat froid. De la même façon, les 62 700 BTU/h représentent le haut de la plage de modulation publiée à 8,3 °C, et non la valeur certifiée. Pour dimensionner un appoint, nous regardons donc la capacité que la thermopompe maintient à la température de calcul de votre secteur, puis l'écart avec les pertes de chaleur du bâtiment. Le COP de 2,00 signifie qu'à -15 °C, l'appareil fournit 2,00 unités de chaleur par unité d'électricité consommée.
Quatre trousses d'appoint offertes sur le 4 tonnes
Les trousses de 5 et 10 kW existent sur toute la gamme TOSOT, du 2 au 5 tonnes. Celles de 15 et 20 kW sont réservées aux modèles de 4 et 5 tonnes. Sur le TK-H04TC, le choix se fait donc parmi quatre options, toutes vendues en option :
- 5 kW : une réserve modeste, pour un bâtiment bien isolé où la thermopompe couvre l'essentiel des besoins de chauffage ;
- 10 kW : une marge intermédiaire, souvent retenue quand l'enveloppe du bâtiment est moyenne ou que l'on veut une sécurité pendant les grands froids ;
- 15 kW : pour un local dont les pertes de chaleur par grand froid dépassent nettement la capacité de la thermopompe ;
- 20 kW : pour les bâtiments très exposés ou lorsque le propriétaire exige une réserve importante, à condition que le panneau électrique le permette.
Il faut garder en tête la nature de ces trousses : ce sont des résistances électriques. Elles transforment l'électricité en chaleur sans l'effet de la thermopompe, qui, elle, capte la chaleur de l'air extérieur. L'appoint sert donc de complément pendant les grands froids, pas de source principale, et chaque kilowatt ajouté représente une charge supplémentaire au panneau. C'est pourquoi nous ne choisissons jamais une trousse sans avoir d'abord examiné l'entrée électrique du bâtiment.
Le circuit de la thermopompe : MCA 39,1 A et MOCP 45,0 A
La fiche technique TOSOT indique, pour le 4 tonnes, un MCA de 39,1 A et un MOCP de 45,0 A, en 208-230 V monophasé (1 phase, 60 Hz). Le MCA, ou intensité minimale admissible du circuit, sert à déterminer le calibre des conducteurs. Le MOCP correspond au calibre maximal du disjoncteur ou des fusibles qui protègent ce circuit. Ces deux valeurs permettent à votre électricien de prévoir un circuit conforme pour la thermopompe elle-même.
L'alimentation monophasée est un avantage pour beaucoup de petits bâtiments commerciaux et de multiplex de Montréal, de Laval et de Longueuil, qui n'ont pas de service triphasé. Elle ne dispense toutefois pas de vérifier la capacité totale de l'entrée électrique, surtout si une trousse d'appoint s'ajoute au projet.
Planifier le panneau avec votre électricien
Voici la démarche que nous suivons avec l'électricien du projet avant de confirmer le choix de la trousse :
- faire l'inventaire de la capacité de l'entrée électrique et des charges déjà branchées : chauffe-eau, plinthes, équipements de cuisine ou d'atelier ;
- réserver le circuit de la thermopompe selon le MCA de 39,1 A et le MOCP de 45,0 A ;
- ajouter la charge de la trousse envisagée, de 5, 10, 15 ou 20 kW, selon les données du fabricant ;
- tenir compte des circuits libérés si la thermopompe remplace des plinthes électriques ;
- si la capacité disponible ne suffit pas, choisir une trousse plus petite ou prévoir une mise à niveau de l'entrée électrique ;
- coordonner l'ordre des travaux entre l'électricien et notre équipe d'installation.
Cette planification évite de commander une trousse que le panneau ne pourrait pas alimenter, ou de devoir revoir le branchement une fois l'appareil posé sur le toit.

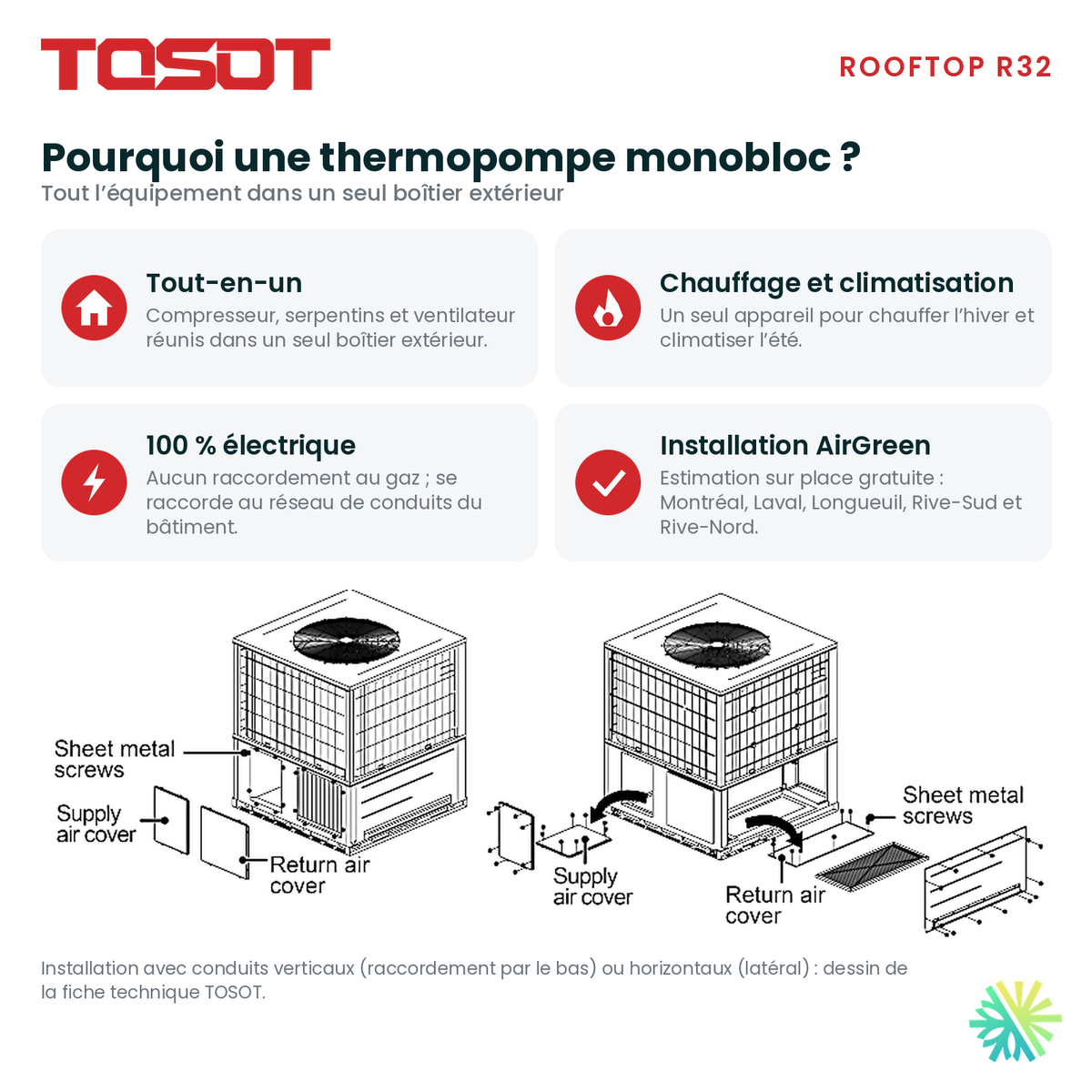

Raccorder le 4 tonnes à des conduits verticaux ou horizontaux
Le TK-H04TC se raccorde aux conduits de deux façons, ce qui laisse de la latitude pour s'adapter au bâtiment plutôt que l'inverse. Le choix influence l'emplacement du boîtier, le travail sur le toit et la longueur des conduits à ajouter.
Par le bas, sur une base de toit

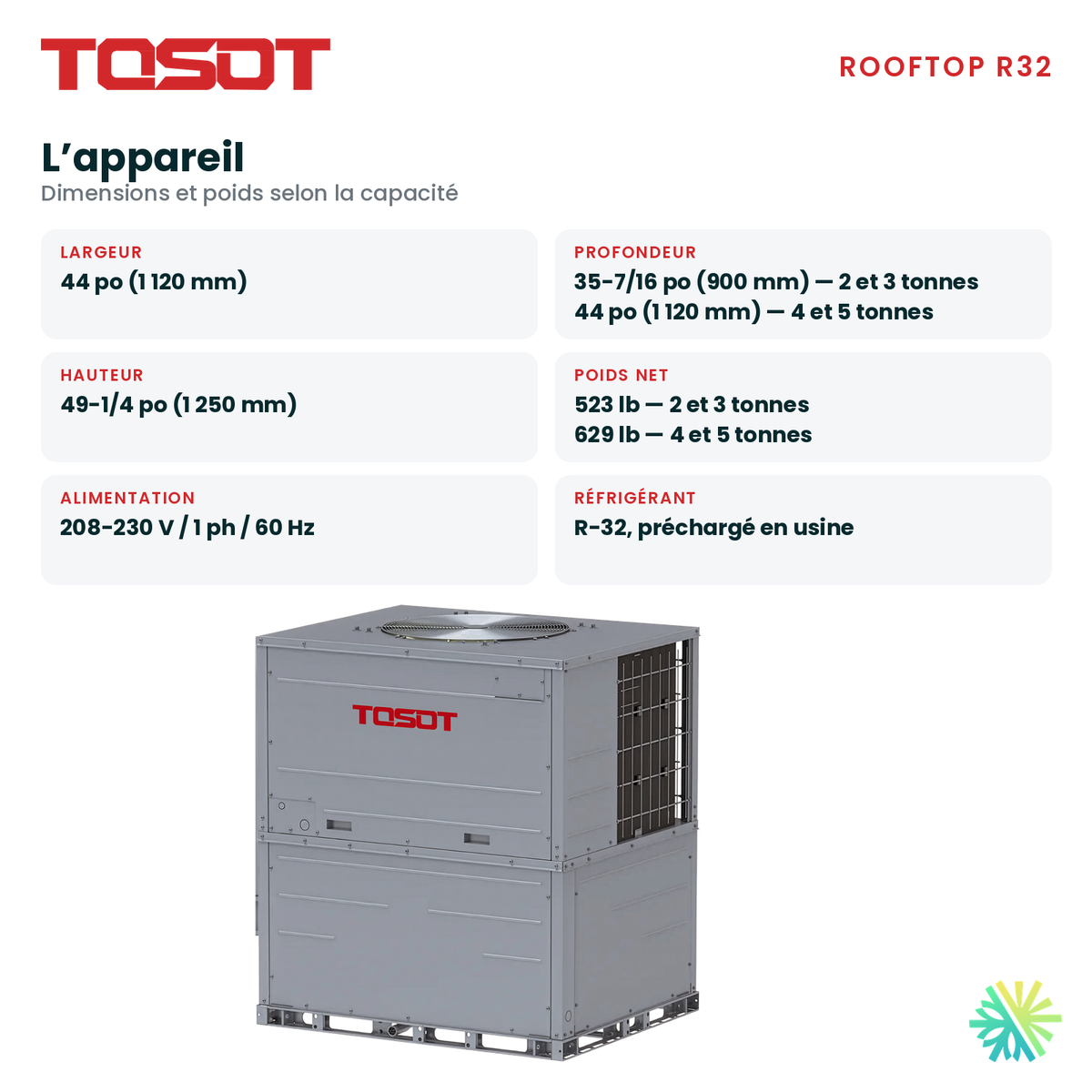

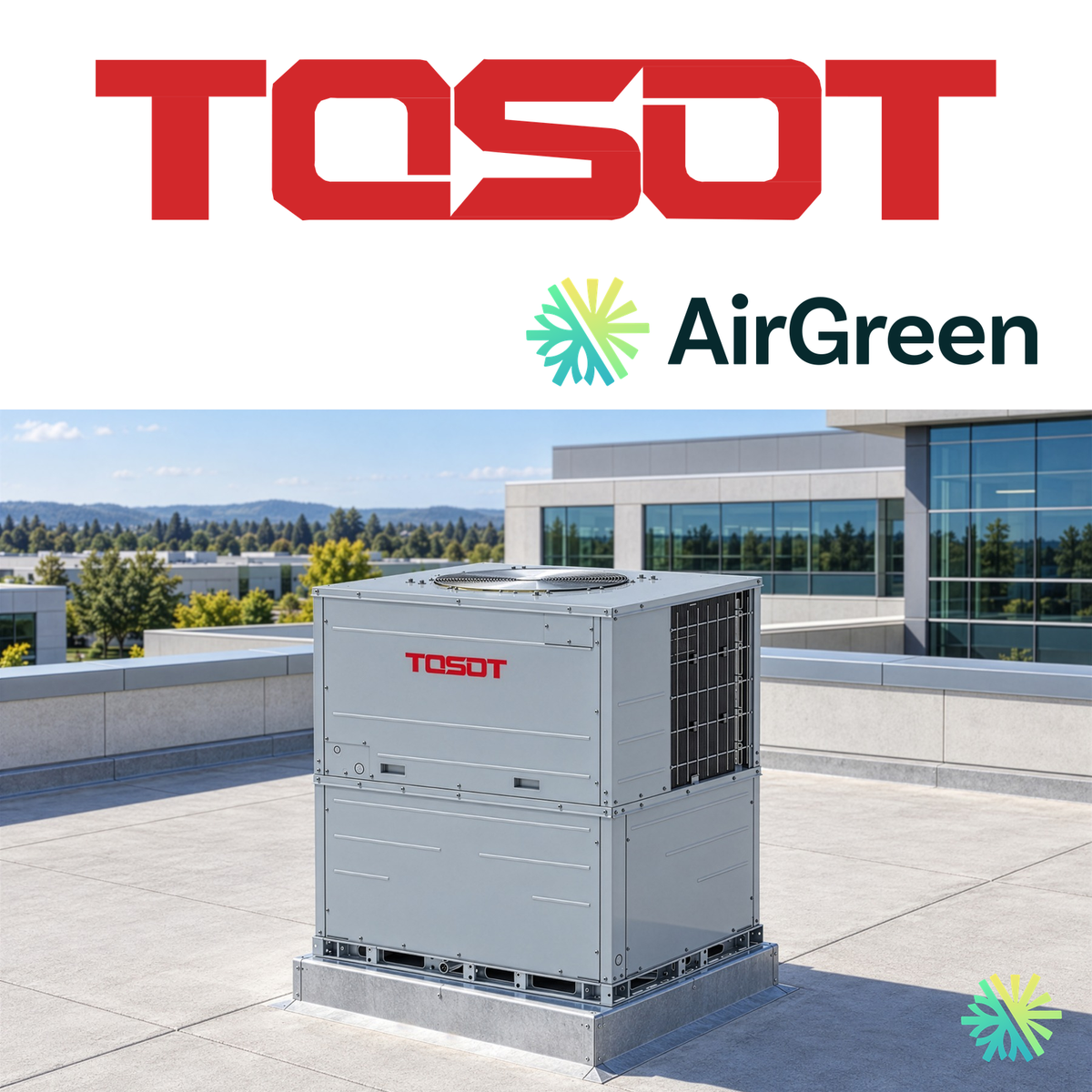

En raccordement vertical, l'alimentation et le retour d'air passent par le dessous de l'appareil, à travers une base de toit (curb) dont TOSOT publie les dimensions. Le boîtier mesure 44 × 44 × 49-1/4 po (1 120 × 1 120 × 1 250 mm) et pèse 629 lb net, 650 lb brut ; il contient 205 oz de réfrigérant R-32. Nous vérifions la structure du toit et la base existante, s'il y en a une, avant de confirmer ce mode de raccordement.
Par le côté, en raccordement horizontal
En raccordement horizontal, les conduits se branchent sur le côté du boîtier. Cette option convient lorsque les conduits longent le toit ou traversent un mur, ou lorsque l'ouverture dans la toiture ne se trouve pas sous l'emplacement retenu. Dans les deux cas, nous respectons les dégagements d'installation publiés dans la fiche technique et nous tenons compte de la pression sonore publiée de 68 dB(A) pour éloigner l'appareil des fenêtres voisines lorsque c'est possible.
Débit d'air et pression statique
Le ventilateur intérieur centrifuge du 4 tonnes offre des débits de 1 350, 900 et 860 pcm (vitesses haute, moyenne et basse). La pression statique externe est de 0,5 po en standard et peut atteindre 0,8 po au maximum. Un raccordement court, avec peu de coudes, ménage cette marge ; un parcours long ou un réseau existant étroit la consomme vite. Nous mesurons le réseau avant de choisir entre le raccordement vertical et horizontal. L'air traverse un filtre à air en aluminium avant d'être distribué.

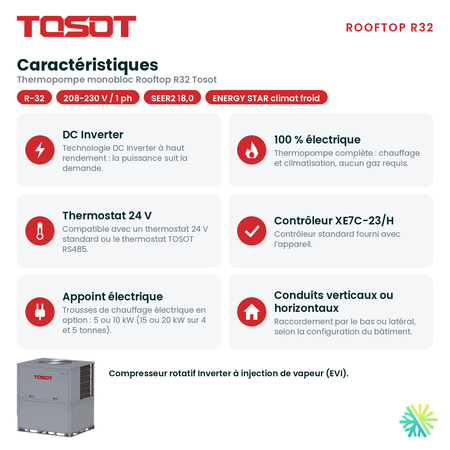

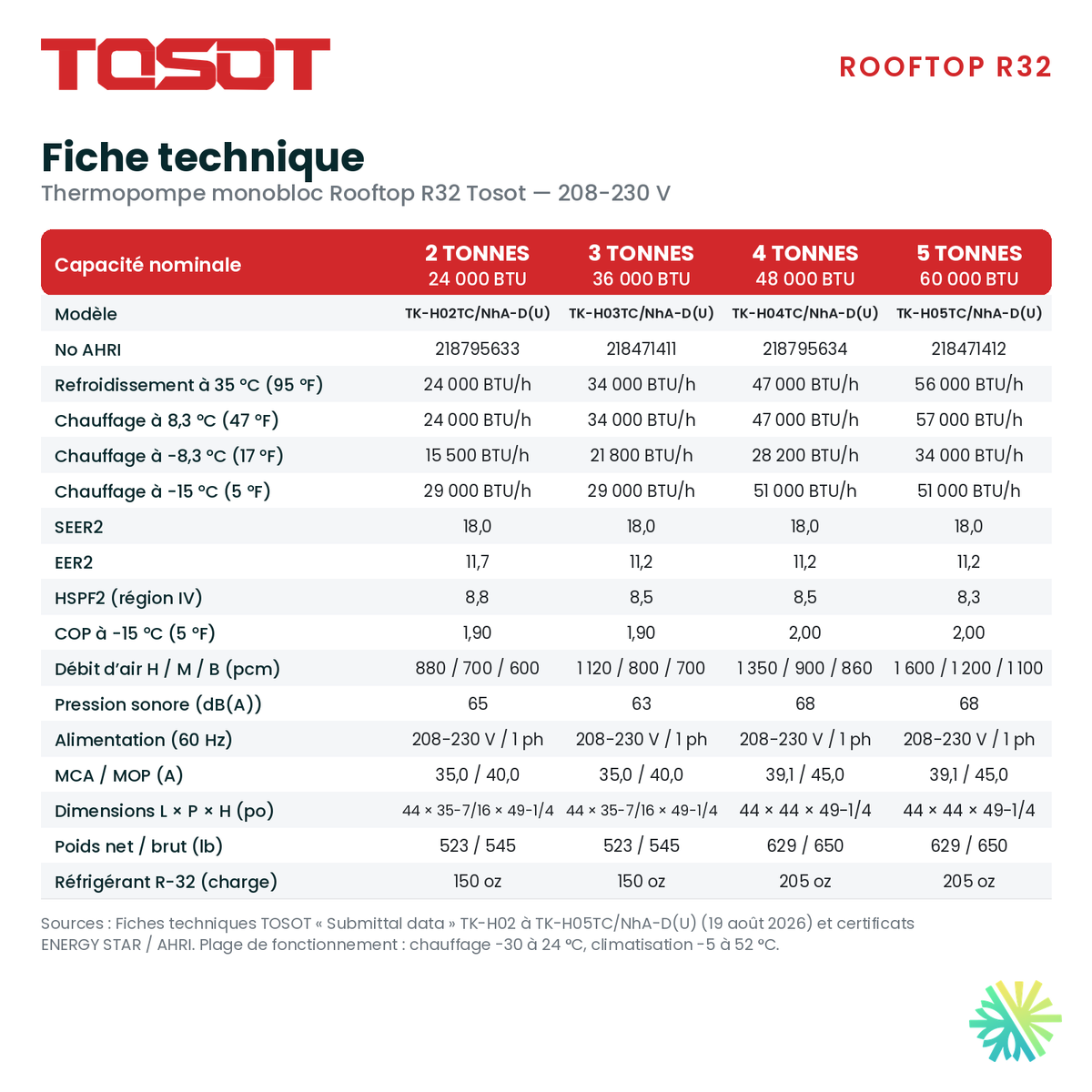

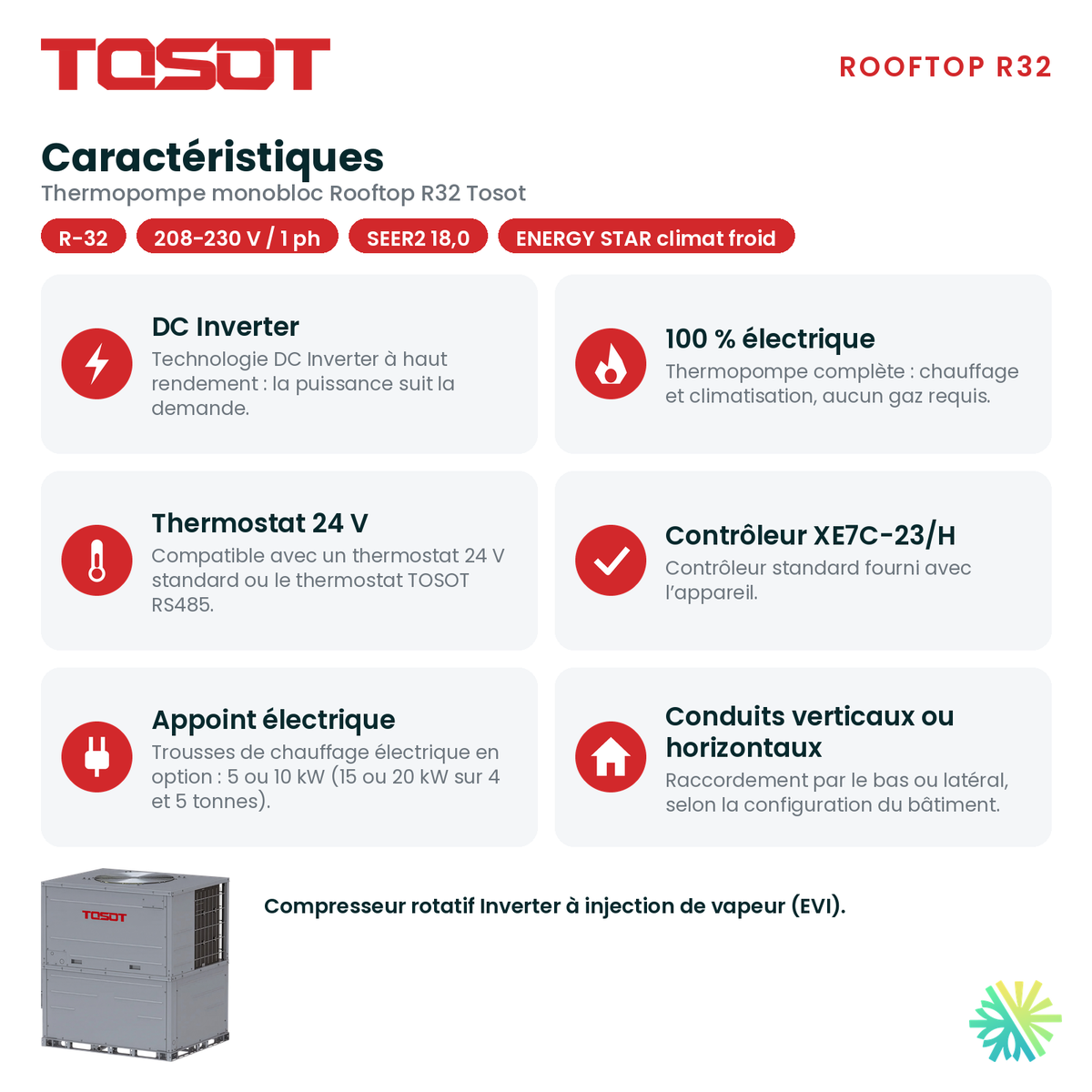

Les données certifiées du TK-H04TC
- Certificat AHRI 218795634 et certificat ENERGY STAR 4706809, avec désignation climat froid.
- SEER2 de 18,0, EER2 de 11,2 et HSPF2 de 8,5 (région IV).
- 47 000 BTU/h en refroidissement à 35 °C, avec une plage publiée de 14 000 à 58 800 BTU/h.
- Climatisation par des températures extérieures de -5 °C à 52 °C.
- Technologie DC Inverter à haut rendement, compresseur rotatif Inverter à injection de vapeur (EVI) et détendeur électronique.
- Commande par thermostat 24 V standard d'un autre fabricant ou par thermostat TOSOT RS485 ; contrôleur standard XE7C-23/H.
Pour comparer ce modèle avec d'autres capacités ou avec les autres marques du groupe Gree, consultez notre page des thermopompes monobloc : vous y trouverez les modèles Rooftop R32 que nous installons, du 2 au 5 tonnes.
Faites évaluer votre panneau et vos conduits
Nous installons la thermopompe monobloc TOSOT de 4 tonnes à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, et nous planifions avec vous la trousse d'appoint, le circuit électrique et le raccordement aux conduits. Estimation sur place 100 % gratuite partout à Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud : appelez-nous au 514 316-2973. AirGreen inc., licence RBQ 5645-9605-01.
