Chauffer et climatiser un grand volume commercial avec 1 600 pcm
Une salle de montre, un commerce de détail à aire ouverte, un atelier, une salle d'entraînement ou une salle communautaire ont un point commun : un grand volume d'air à chauffer l'hiver et à rafraîchir l'été, souvent avec des plafonds hauts et une occupation qui varie d'heure en heure. Pour ces locaux, le modèle TOSOT TK-H05TC/NhA-D(U) est le format de 5 tonnes de la gamme, soit 60 000 BTU/h nominal. Il s'agit d'une thermopompe monobloc Rooftop R32 entièrement électrique : compresseur, serpentins et ventilateur sont réunis dans un seul boîtier extérieur, raccordé au réseau de conduits du bâtiment, pour le chauffage comme pour la climatisation.

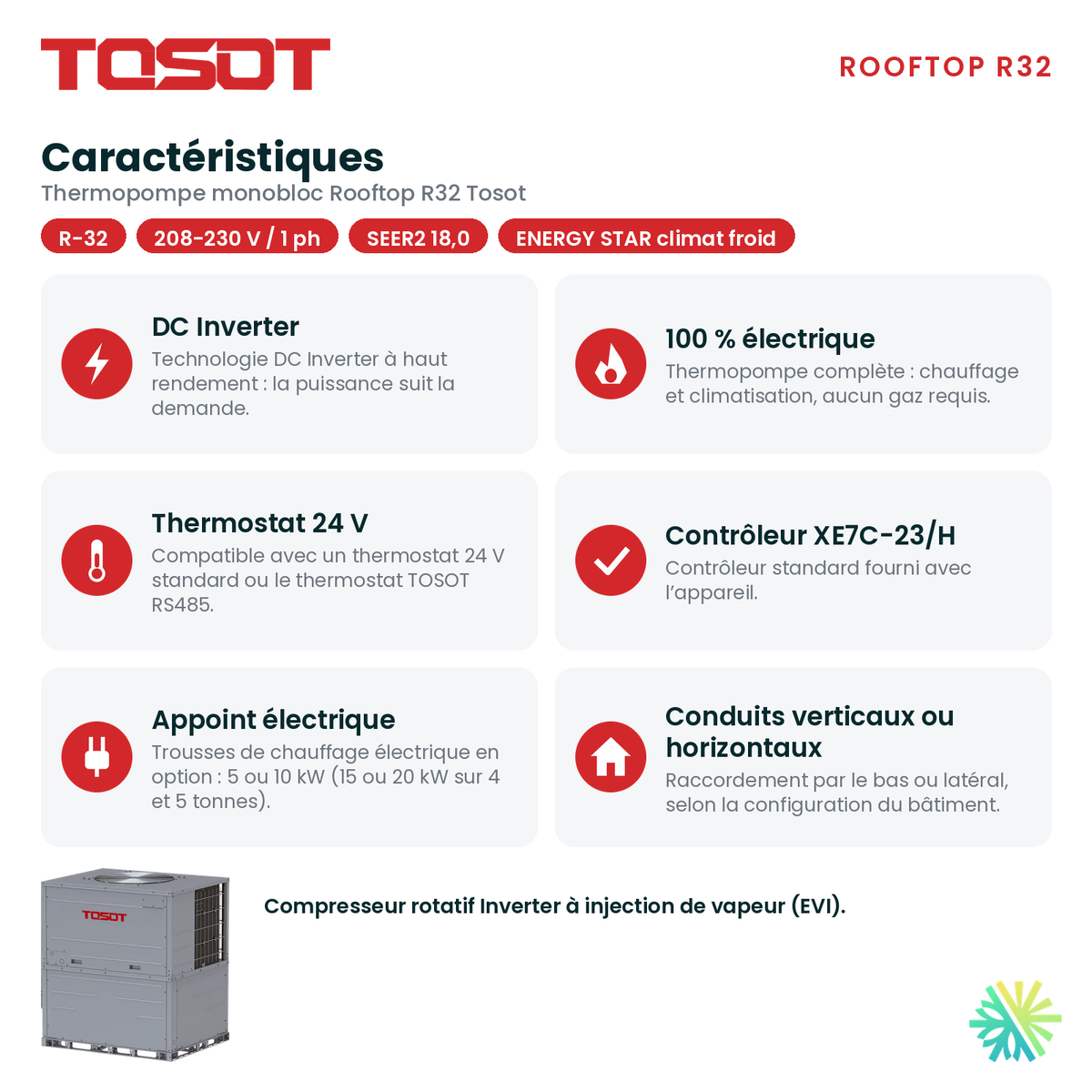

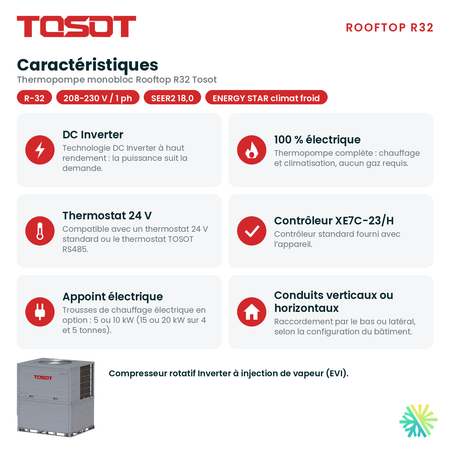

TOSOT, une marque du groupe Gree, présente cet appareil comme une « DC Inverter Rooftop Ultra Heat Fully Electric Heat Pump ». Aucun gaz n'est requis : l'appareil fonctionne au réfrigérant R-32 et s'alimente en 208-230 V monophasé, ce qui convient aux bâtiments commerciaux qui ne disposent pas du triphasé.
Le débit d'air, premier critère dans un grand local
Dans un grand volume, la capacité ne sert à rien si l'air ne se rend pas jusqu'au fond de la salle. Le ventilateur intérieur centrifuge du 5 tonnes déplace 1 600 pcm à haute vitesse, 1 200 pcm à vitesse moyenne et 1 100 pcm à basse vitesse. La pression statique externe est de 0,5 po en standard et peut atteindre 0,8 po au maximum, ce qui laisse une marge pour des réseaux de conduits plus longs, typiques des locaux commerciaux étendus.
Ces trois débits permettent d'adapter la distribution à la configuration du réseau. Avant l'installation, nous examinons la disposition des diffuseurs et des grilles de retour : dans une salle à aire ouverte, un retour d'air mal placé peut laisser des zones plus chaudes ou plus froides, même avec un appareil bien dimensionné. L'air passe par un filtre à air en aluminium avant d'être distribué.
Des capacités à la mesure du volume

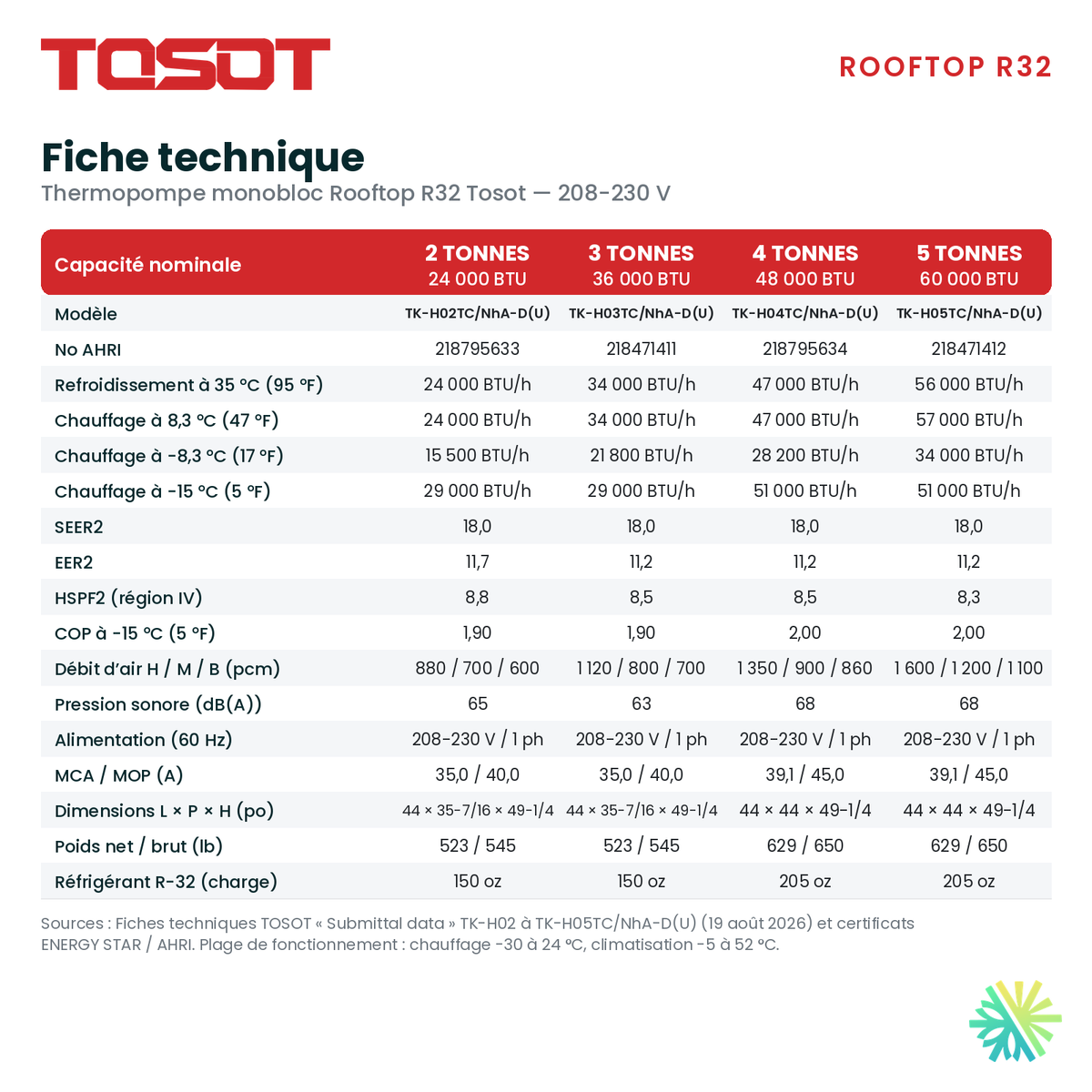

Le 5 tonnes est certifié sous la référence AHRI 218471412 et le certificat ENERGY STAR 4624790. Sa capacité nominale est de 60 000 BTU/h ; les valeurs certifiées sont de 56 000 BTU/h en refroidissement à 35 °C et de 57 000 BTU/h en chauffage à 8,3 °C. Grâce à la technologie DC Inverter à haut rendement, la capacité varie selon la demande, dans les plages publiées par TOSOT :
- refroidissement : de 14 000 à 58 800 BTU/h ;
- chauffage à 8,3 °C : de 14 250 à 62 700 BTU/h.
Cette étendue compte dans un local dont l'occupation change au fil de la journée. Un commerce presque vide à l'ouverture et achalandé en après-midi n'a pas les mêmes besoins d'une heure à l'autre : le compresseur module sa vitesse au lieu de fonctionner par cycles complets. Le rendement saisonnier se lit dans les certificats : SEER2 de 18,0, EER2 de 11,2 et HSPF2 de 8,3 (région IV).
Tenir le chauffage d'un grand local par temps froid
Un grand volume perd beaucoup de chaleur par grand froid, surtout près des portes d'entrée et des vitrines. Le 5 tonnes est homologué ENERGY STAR climat froid et fonctionne en chauffage par des températures extérieures de -30 °C à 24 °C. Les données certifiées fournissent deux repères :

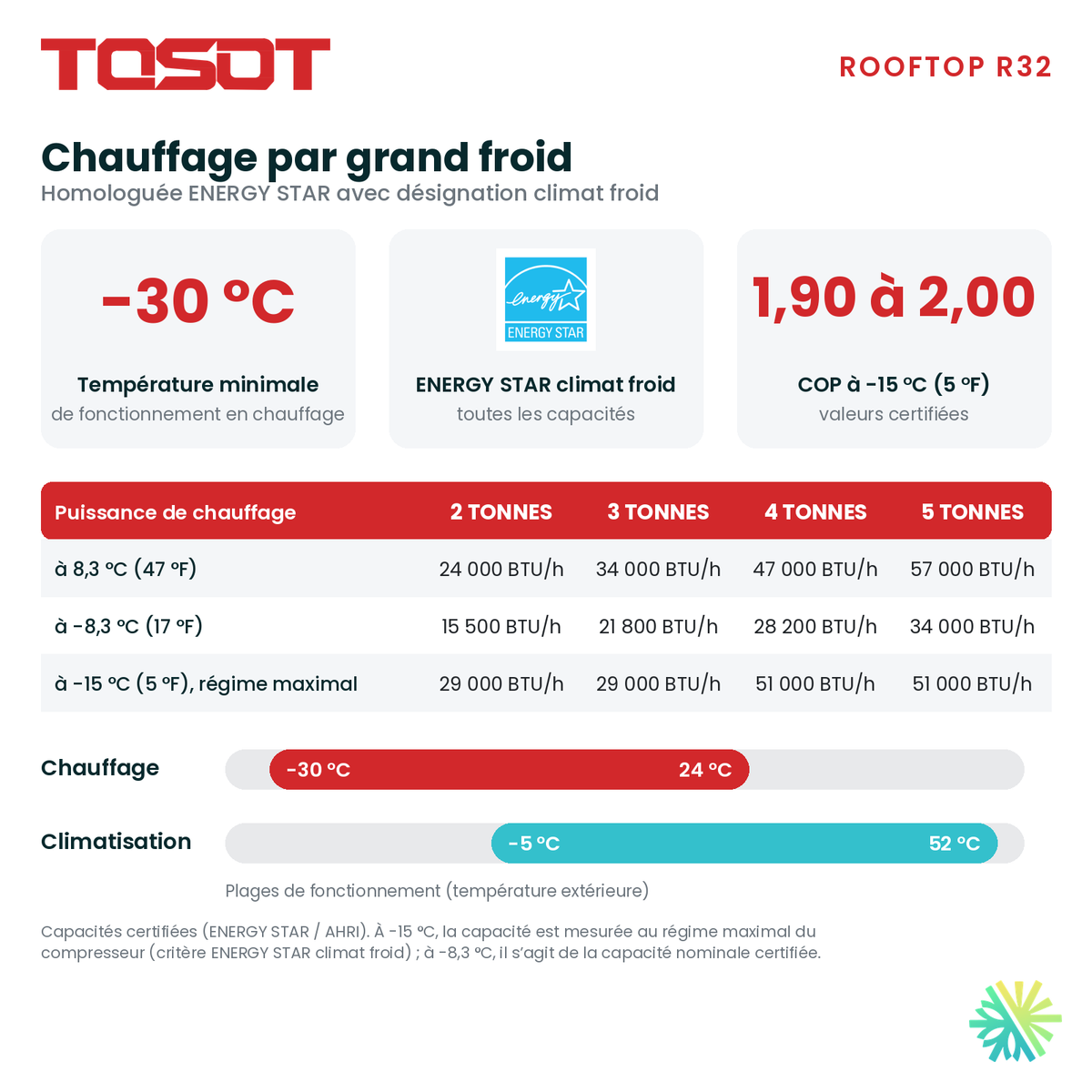

- 34 000 BTU/h à -8,3 °C (17 °F), la capacité nominale certifiée ;
- 51 000 BTU/h à -15 °C (5 °F), mesurés au régime maximal du compresseur, avec un COP de 2,00.
Le chiffre à -15 °C est supérieur à celui à -8,3 °C parce qu'il ne mesure pas le même fonctionnement : le premier correspond au compresseur poussé à son régime maximal, selon le critère ENERGY STAR climat froid, le second à la capacité nominale certifiée. Un COP de 2,00 signifie qu'à -15 °C, l'appareil fournit 2,00 unités de chaleur pour chaque unité d'électricité consommée. Le compresseur rotatif Inverter à injection de vapeur (EVI) et le détendeur électronique font partie de l'équipement que TOSOT décrit pour ce modèle « Ultra Heat », avec un chauffage jusqu'à -30 °C.
Pour les bâtiments qui veulent une réserve supplémentaire, TOSOT offre en option des trousses de chauffage électrique d'appoint de 5, 10, 15 ou 20 kW sur le 5 tonnes. Le choix se fait après le calcul des pertes de chaleur et l'examen du panneau électrique, puisque chaque trousse ajoute sa propre charge au circuit.
Installation sur le toit : base, dégagements et équipe AirGreen
Un appareil de ce format demande une préparation soignée du toit. Chez AirGreen, l'installation est réalisée par notre propre équipe, qui prend en charge la planification de la base, le respect des dégagements, la manutention et la mise en service.
La base de toit et le raccordement aux conduits

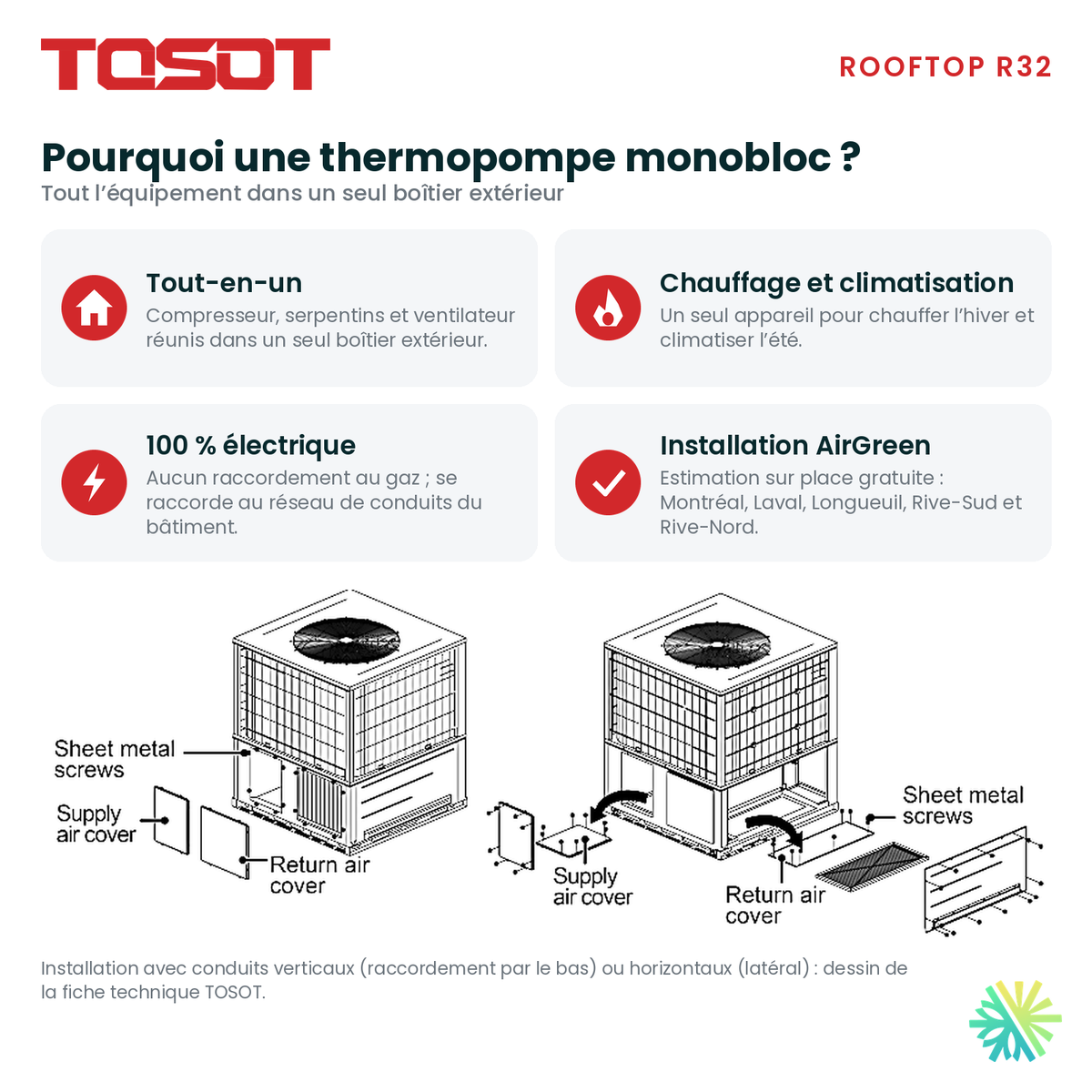

TOSOT publie les dimensions de la base de toit (curb) du 5 tonnes. En raccordement vertical, l'alimentation et le retour d'air passent par le bas du boîtier, à travers cette base ; en raccordement horizontal, les conduits se branchent sur le côté. Dans un bâtiment existant, nous comparons les dimensions publiées avec l'ouverture et la base en place, s'il y en a une, afin de déterminer le travail requis sur la toiture avant la livraison de l'appareil.
Des dégagements à respecter autour du boîtier

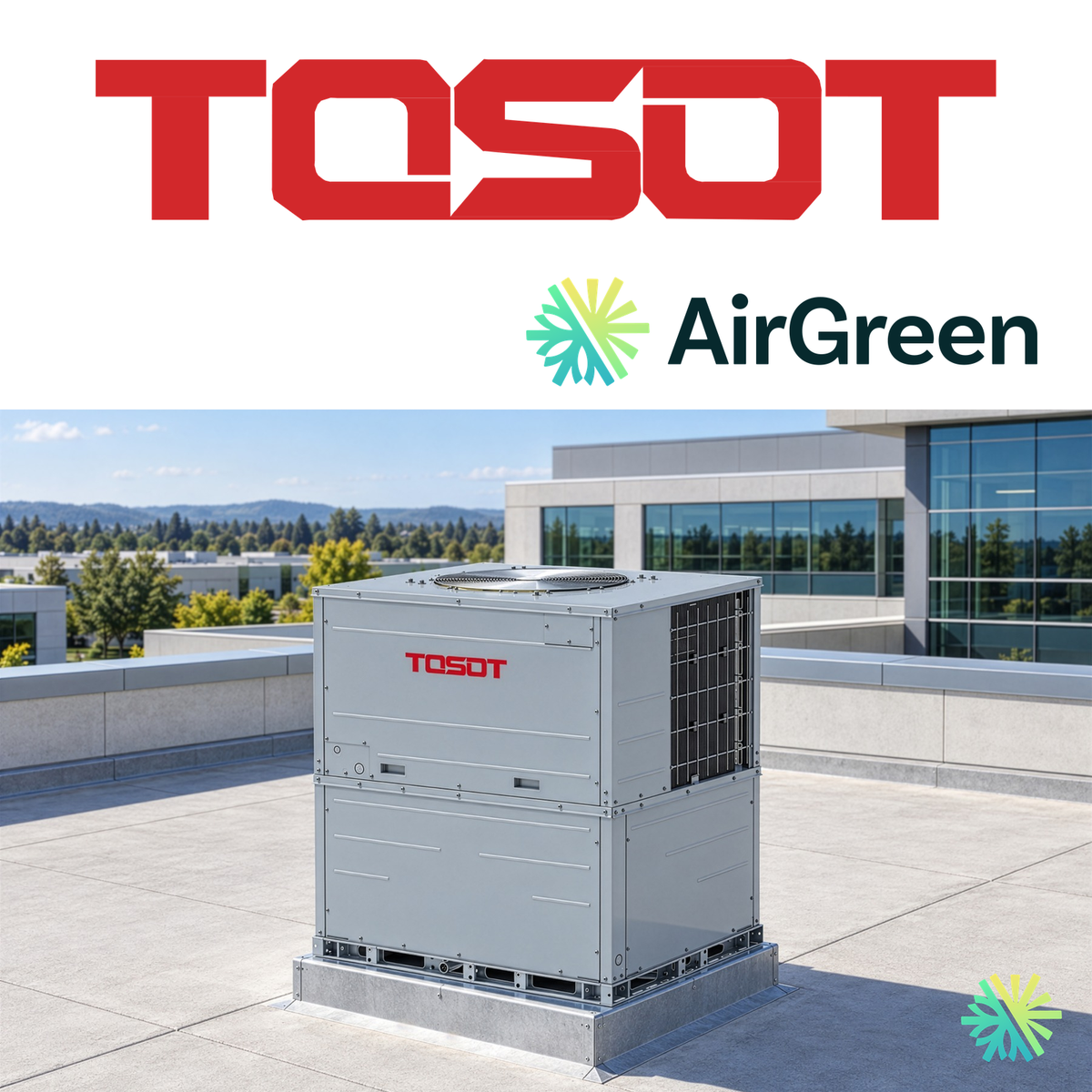

La fiche technique publie les dégagements d'installation à prévoir autour de l'appareil. Nous les respectons à chaque pose : ils assurent l'accès pour l'entretien et la libre circulation de l'air autour du boîtier. Sur un toit commercial qui accueille déjà d'autres équipements, ce point oriente souvent le choix de l'emplacement. Nous tenons aussi compte de la pression sonore publiée de 68 dB(A), en éloignant l'appareil des fenêtres et des voisins lorsque la toiture le permet, ainsi que de l'accumulation de neige sur le toit.
Poids, dimensions et manutention

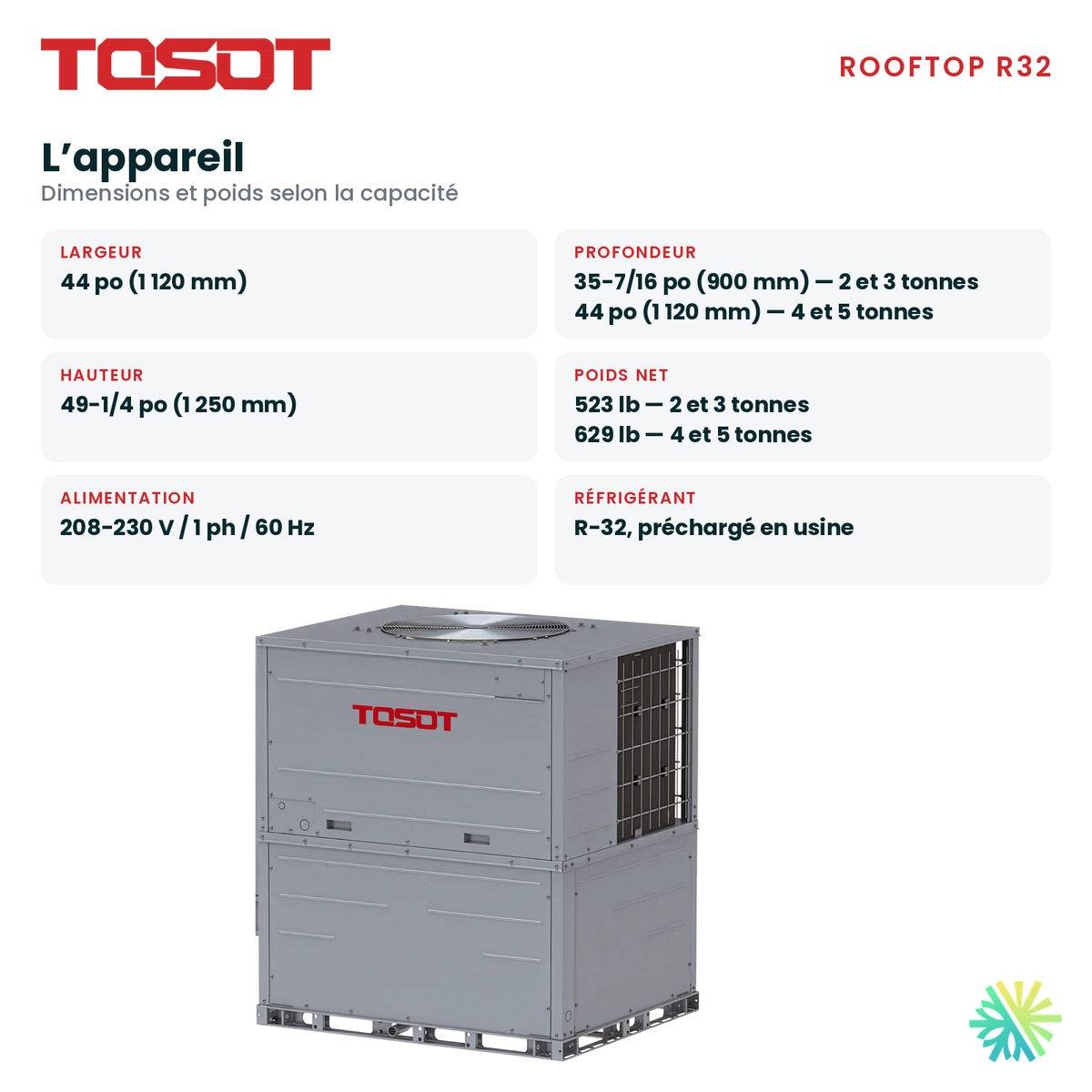

Le boîtier mesure 44 × 44 × 49-1/4 po (1 120 × 1 120 × 1 250 mm), en largeur, profondeur et hauteur. Il pèse 629 lb net et 650 lb brut, et contient 205 oz de réfrigérant R-32. Avant la pose, nous vérifions que la structure du toit peut recevoir cette charge à l'emplacement prévu et nous planifions la manutention jusqu'à la toiture selon l'accès au bâtiment.
Alimentation électrique et commande
La fiche technique indique un MCA de 39,1 A et un MOCP de 45,0 A, en 208-230 V monophasé (1 phase, 60 Hz). Nous transmettons ces valeurs à votre électricien pour la préparation du circuit, en ajoutant la charge de la trousse d'appoint si vous en choisissez une. Pour la commande, l'appareil accepte un thermostat 24 V standard d'un autre fabricant ou le thermostat TOSOT RS485 ; le contrôleur standard indiqué dans la fiche est le XE7C-23/H. Dans un commerce, nous plaçons le thermostat là où il mesure une température représentative de la salle, loin des portes et des vitrines.
Le déroulement d'un projet avec notre équipe
Pour un projet commercial de ce format, voici comment nous procédons :
- visite du local, prise de mesures et inspection du réseau de conduits et des diffuseurs ;
- calcul des besoins de chauffage et de climatisation selon le volume, l'occupation et l'enveloppe du bâtiment ;
- plan de toit : emplacement, base de toit, dégagements et raccordement vertical ou horizontal ;
- coordination avec votre électricien pour le circuit et la trousse d'appoint éventuelle ;
- installation par nos techniciens, raccordement aux conduits et mise en service ;
- explication des réglages et du thermostat au gestionnaire du local.
Si votre projet demande plutôt une capacité inférieure, ou si vous souhaitez comparer les marques du groupe Gree, notre page des thermopompes monobloc présente les modèles Rooftop R32 que nous installons, du 2 au 5 tonnes.
Parlons de votre grand local
Nous installons la thermopompe monobloc TOSOT de 5 tonnes dans les commerces, les ateliers et les salles de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud. Estimation sur place 100 % gratuite partout à Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud : appelez AirGreen au 514 316-2973 pour faire évaluer votre local, votre toit et vos conduits par notre équipe. AirGreen inc., licence RBQ 5645-9605-01.
