Thermopompe Monobloc York PH3 de 2 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Petits espaces : une thermopompe monobloc de 2 tonnes calibrée au plus juste

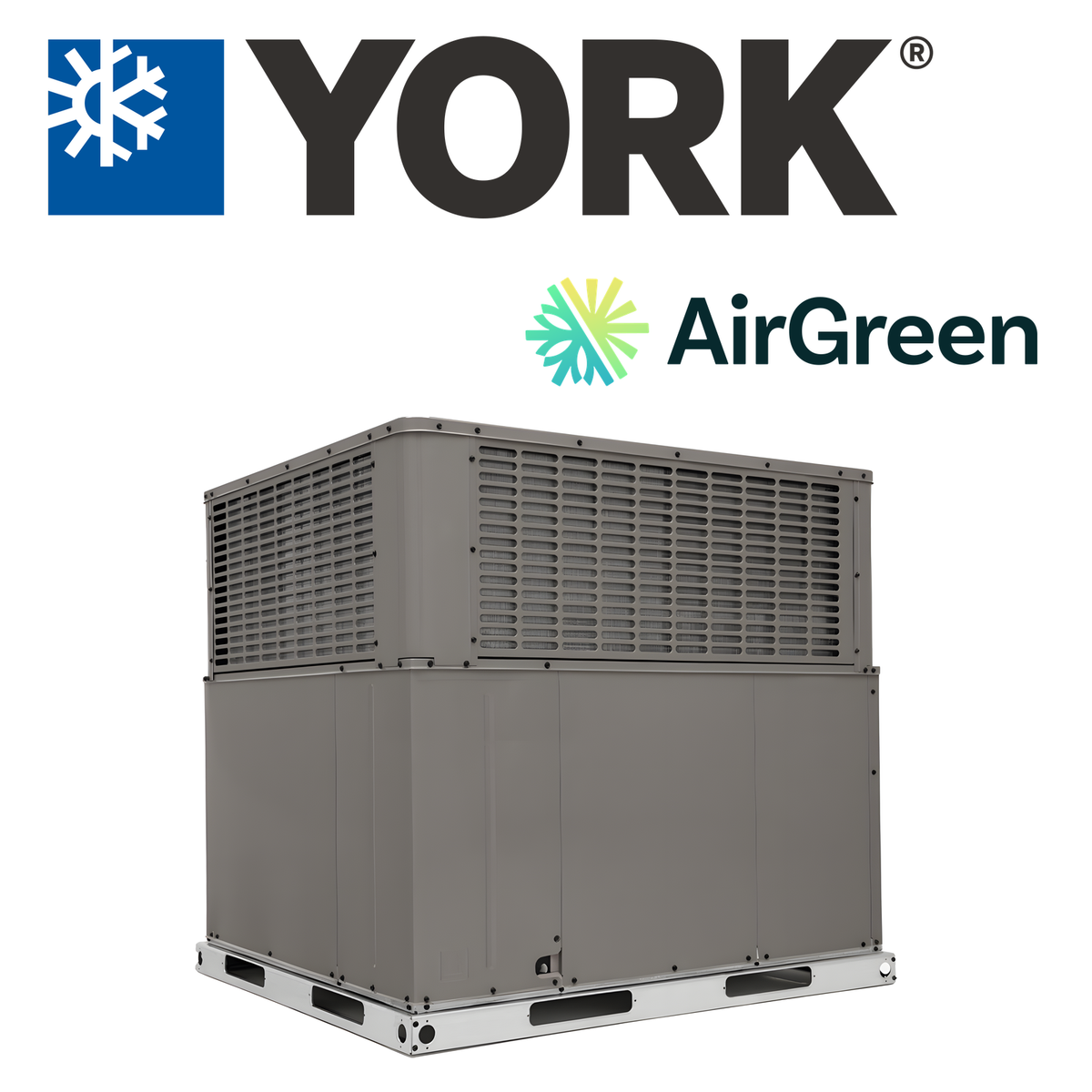

Un condo avec terrasse sur le toit, une petite maison de ville ou un agrandissement récent n'ont pas besoin d'un appareil démesuré. Ils ont besoin d'un appareil bien dimensionné, qui climatise sans refroidir la pièce d'un seul coup pour ensuite s'arrêter, et qui chauffe efficacement pendant les saisons intermédiaires. La thermopompe YORK PH3 de 2 tonnes répond à ce besoin avec une capacité nominale de 24 000 BTU/h et le cabinet le plus étroit de toute la série PH3 : 35,75 po de largeur. Chez AirGreen, nous l'installons sur le toit comme au sol, à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.

Tout le système réuni dans un seul boîtier extérieur

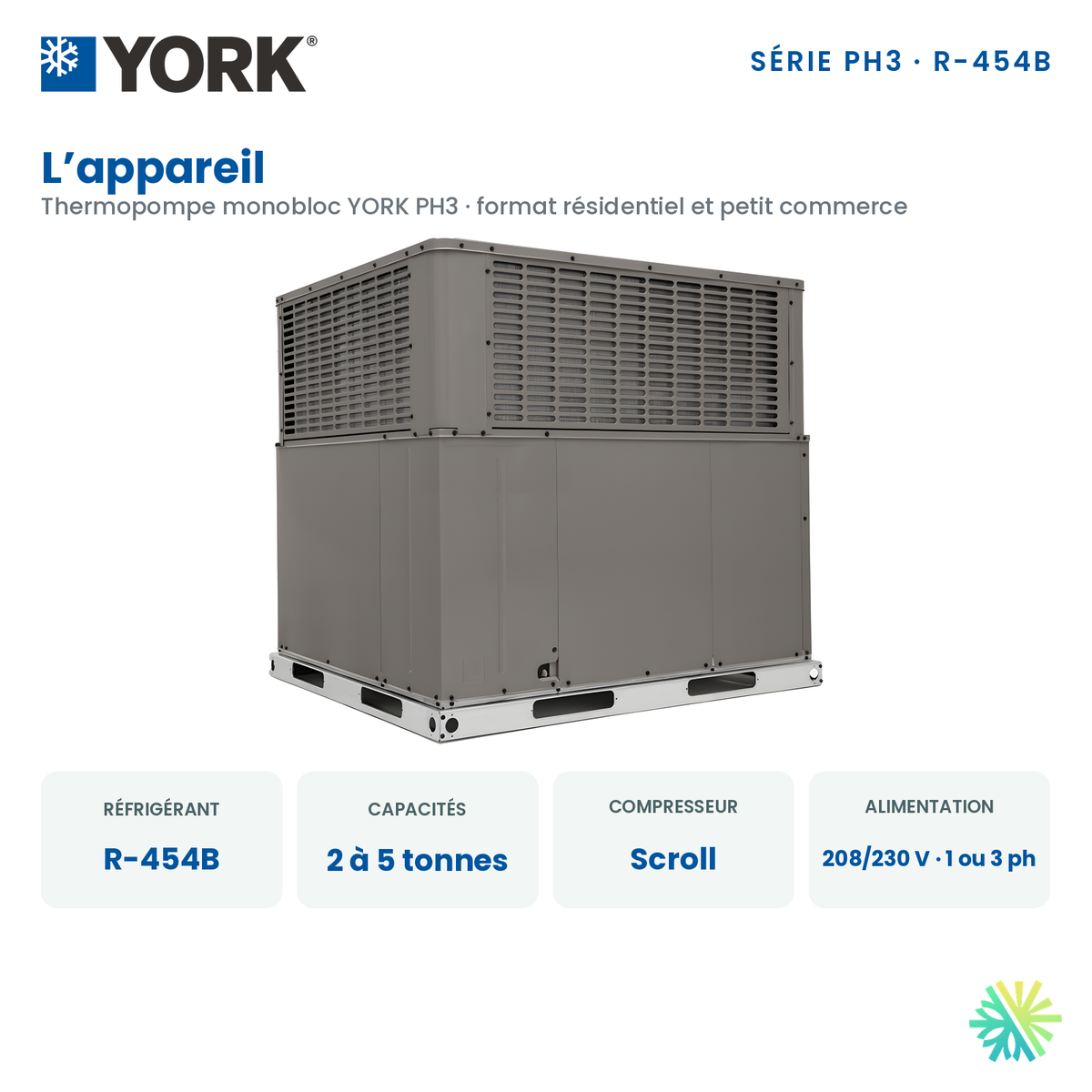

Une thermopompe monobloc regroupe dans un même cabinet extérieur le compresseur, le serpentin extérieur, le serpentin intérieur et le ventilateur qui pousse l'air dans vos conduits. À l'intérieur, il ne reste que le thermostat et le réseau de conduits : aucune fournaise ni aucun ventilo-convecteur à loger dans un placard. Dans un condo où chaque pied carré compte, c'est souvent l'argument décisif. L'appareil repose sur une base de toit ou sur une dalle, et seuls les raccordements électriques et les conduits d'alimentation et de retour se font sur place. YORK livre chaque unité entièrement câblée, chargée en réfrigérant R-454B et testée en usine avant l'expédition.

Pourquoi un 2 tonnes plutôt qu'un appareil plus gros

Le réflexe de « prendre plus gros, au cas où » nuit au confort. La PH3 utilise un compresseur scroll à un seul étage : lorsqu'il démarre, il fonctionne à pleine capacité. Si cette capacité dépasse nettement les besoins du logement, la consigne du thermostat est atteinte en quelques minutes, l'appareil s'arrête, puis repart peu après. Ces cycles courts multiplient les démarrages du compresseur et, surtout, laissent l'humidité dans l'air.

En été, la déshumidification se fait sur le serpentin intérieur : l'air chaud et humide s'y refroidit, la vapeur d'eau s'y condense et l'eau s'écoule dans le bac de condensat, un bac étanche et résistant à la corrosion conforme à la norme ASHRAE 62 sur la qualité de l'air intérieur. Ce travail demande du temps de fonctionnement continu. Un appareil ajusté à la charge réelle tourne plus longtemps à chaque cycle, retire davantage d'humidité et procure cet air frais et sec qu'on apprécie pendant les canicules. Les tableaux de performance du guide YORK distinguent d'ailleurs la capacité totale et la capacité sensible : l'écart entre les deux correspond à l'humidité retirée de l'air.

C'est pourquoi nous ne choisissons jamais la capacité à l'œil. Le guide technique YORK suit la même logique : on détermine d'abord la charge du bâtiment, puis on installe l'appareil de la bonne capacité dans le plus petit encombrement possible. Nous faisons ce calcul lors de l'estimation, en tenant compte de la fenestration, de l'isolation, de l'orientation et de l'occupation des pièces. Les vitesses du ventilateur intérieur, réglées en usine pour le refroidissement et le chauffage, peuvent aussi être ajustées sur place pour affiner l'équilibre entre débit d'air et confort.

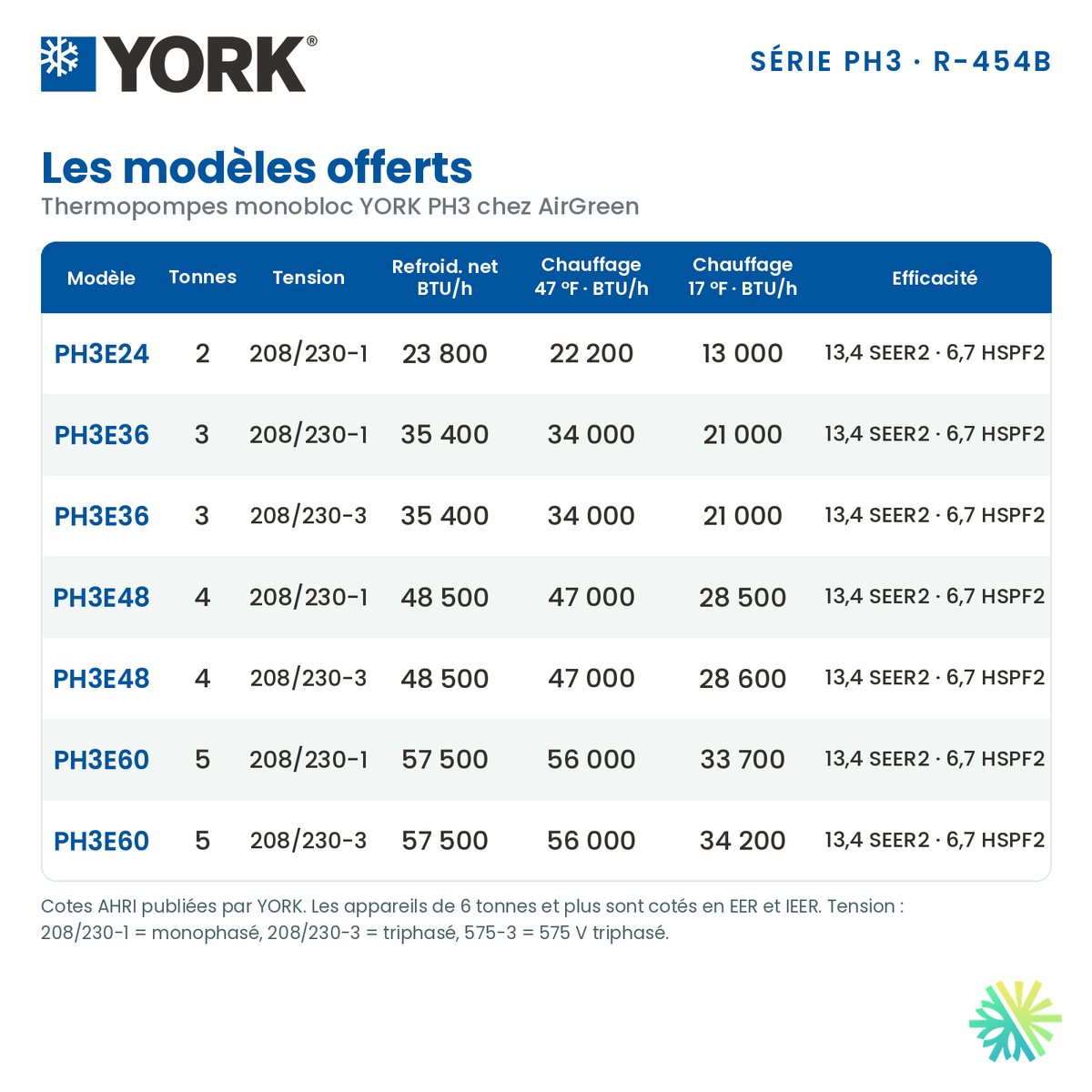

Fiche technique de la PH3 de 2 tonnes

• Numéro de modèle : PH3E24N00S21 (YORK série LX)
• Capacité nominale : 24 000 BTU/h (2 tonnes)
• Refroidissement net (AHRI) : 23 800 BTU/h
• Chauffage à 47 °F (8,3 °C) : 22 200 BTU/h, avec un COP de 3,8
• Chauffage à 17 °F (-8,3 °C) : 13 000 BTU/h
• Efficacité : 13,4 SEER2, 6,7 HSPF2 et 11,1 EER2
• Débit d'air nominal : 880 PCM (pi³/min)
• Alimentation : 208/230 V monophasé, 60 Hz
• Réfrigérant : R-454B, réfrigérant A2L à faible potentiel de réchauffement planétaire
• Dimensions (largeur x profondeur x hauteur) : 35,75 x 51,25 x 44 po
• Poids en fonctionnement : 340 lb
• Niveau sonore (AHRI 270) : 70,3 dBA

Un cabinet étroit pour les toits-terrasses et les cours exiguës

Avec 35,75 po de largeur, le modèle de 2 tonnes utilise la plus petite des deux empreintes de la série, alors que les modèles de 3 à 5 tonnes passent à 45,75 po. Sa hauteur de 44 po et ses 340 lb en fonctionnement en font l'appareil le plus facile à placer sur une terrasse de toit ou le long d'une cour arrière étroite. Les rails de base qui ceinturent tout l'appareil comportent des trous de levage pour une grue et laissent passer les fourches d'un chariot élévateur des quatre côtés. Là où la hauteur est limitée, ils se retirent en enlevant deux vis à chaque coin.

Sur une terrasse en bois ou un toit recouvert d'un revêtement de classe A, B ou C, le guide YORK autorise l'installation directement sur ces matériaux combustibles, à condition de laisser les rails de base d'usine en place. Nous vérifions toujours la structure avant d'y déposer l'appareil.

Dégagements à prévoir autour de l'appareil

• 36 po au-dessus, pour la décharge verticale du ventilateur extérieur;
• 36 po du côté droit et du côté opposé aux conduits;
• 24 po du côté gauche et 6 po du côté du panneau des conduits.

La décharge verticale joue en votre faveur sur une terrasse : le ventilateur extérieur souffle l'air vers le haut, si bien que l'air chaud et le bruit de fonctionnement s'éloignent de l'espace de vie et des voisins, et que les plantes en pot autour de l'appareil ne se dessèchent pas.

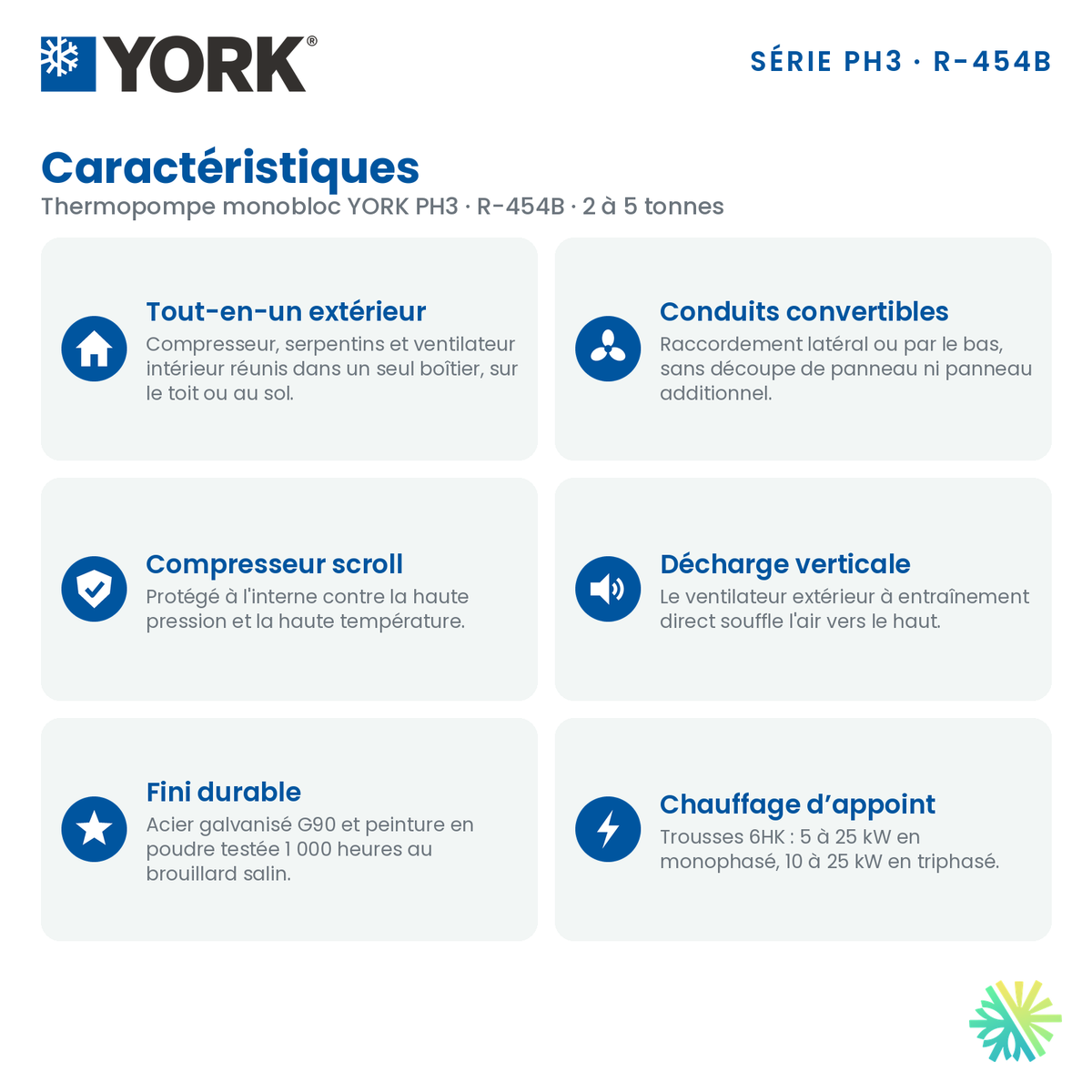

Des composantes robustes dans un format réduit

• Serpentin extérieur à tubes de cuivre rainurés et ailettes d'aluminium améliorées, protégé par une grille en métal embouti à fentes;
• serpentin intérieur entièrement en aluminium, à trois rangs, alimenté par des détendeurs thermostatiques (TXV) montés en usine;
• ventilateur intérieur à entraînement direct et moteur ECM de 1/2 HP, monté sur un assemblage coulissant qui se retire facilement pour le nettoyage;
• cabinet en acier galvanisé G90 recouvert d'une peinture en poudre testée 1 000 heures au brouillard salin;
• système de détection de réfrigérant (RDS) installé en usine et carte de dégivrage sur demande avec courbes de dégivrage préchargées;
• pressostat haute pression, pressostat de manque de réfrigérant et compresseur protégé à l'interne contre la haute pression et la haute température.

Un chauffage d'appoint à la mesure du logement

Pour les journées les plus froides, la PH3 accepte une trousse de chauffage électrique 6HK installée sur place. Pour le modèle de 2 tonnes, le guide YORK prévoit des trousses de 5, 8 et 10 kW, qui fournissent respectivement 4,4 kW, 7,1 kW et 8,8 kW à 230 V. Une trousse de câblage à point unique permet d'alimenter l'appareil et la trousse par un seul circuit. Là aussi, nous choisissons la trousse d'après le calcul des pertes de chaleur, sans surdimensionner.

Votre condo ou votre agrandissement entre les mains d'AirGreen

AirGreen inc. est un entrepreneur CVAC montréalais qui vend et installe. Un seul interlocuteur s'occupe de votre projet, de la première visite jusqu'à la mise en service, avec la rapidité et l'efficacité qu'exige un chantier en milieu habité.

• Estimation sur place gratuite : nous mesurons l'espace disponible, vérifions l'accès au toit ou à la cour et évaluons vos conduits;
• calcul de charge pour confirmer que 2 tonnes correspondent vraiment à vos besoins, ou pour vous orienter vers un autre format;
• installation par nos équipes : base de toit ou dalle, levage, raccordement aux conduits et à l'électricité, réglage du thermostat;
• entretien périodique pour garder les filtres, les serpentins et le drainage du condensat en bon état.

Notre territoire couvre Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud. Téléphonez-nous au 514 316-2973 ou écrivez-nous au moyen du formulaire d'airgreen.ca : nous fixerons avec vous le moment de l'estimation sur place gratuite, puis vous remettrons une soumission détaillée pour une thermopompe monobloc taillée à la mesure de votre petit espace.
