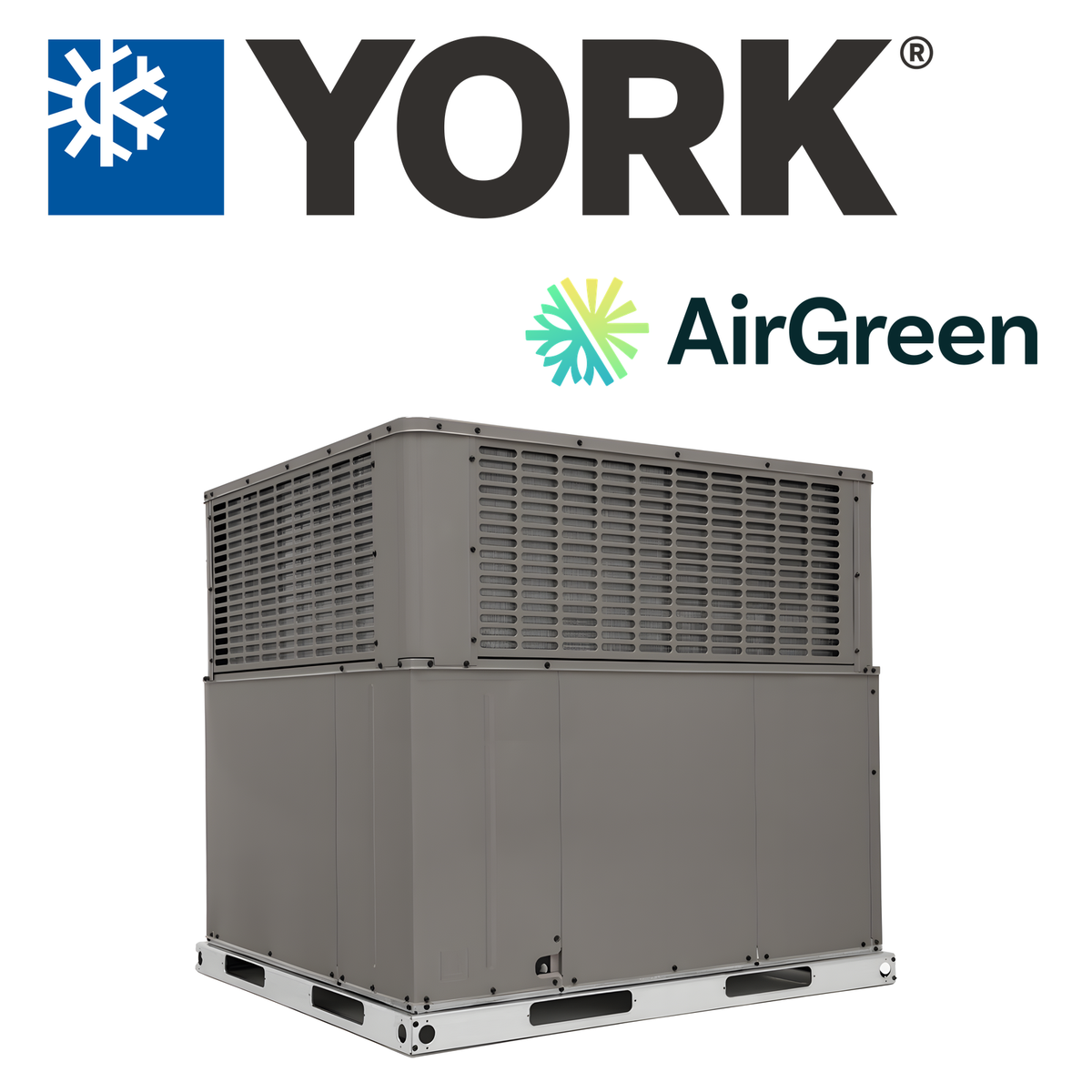

Thermopompe Monobloc York PH3 de 3 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Remplacer une vieille unité monobloc sans refaire vos conduits
Sur bien des bungalows et des maisons de plain-pied, la climatisation et le chauffage reposent depuis des années sur une unité monobloc posée sur une dalle le long du mur ou installée sur le toit. Lorsque cet appareil arrive en fin de vie, la solution la plus simple consiste souvent à le remplacer par un appareil du même type. La thermopompe YORK PH3 de 3 tonnes, d'une capacité nominale de 36 000 BTU/h, se prête très bien à ce genre de remplacement : elle reprend le principe tout-en-un que vous connaissez, se raccorde à vos conduits existants et s'adapte à la configuration en place. Nos équipes réalisent ces remplacements dans toute la région, de Montréal à Laval et à Longueuil, jusqu'à la Rive-Nord et à la Rive-Sud.
Le même principe tout-en-un, avec des composantes actuelles

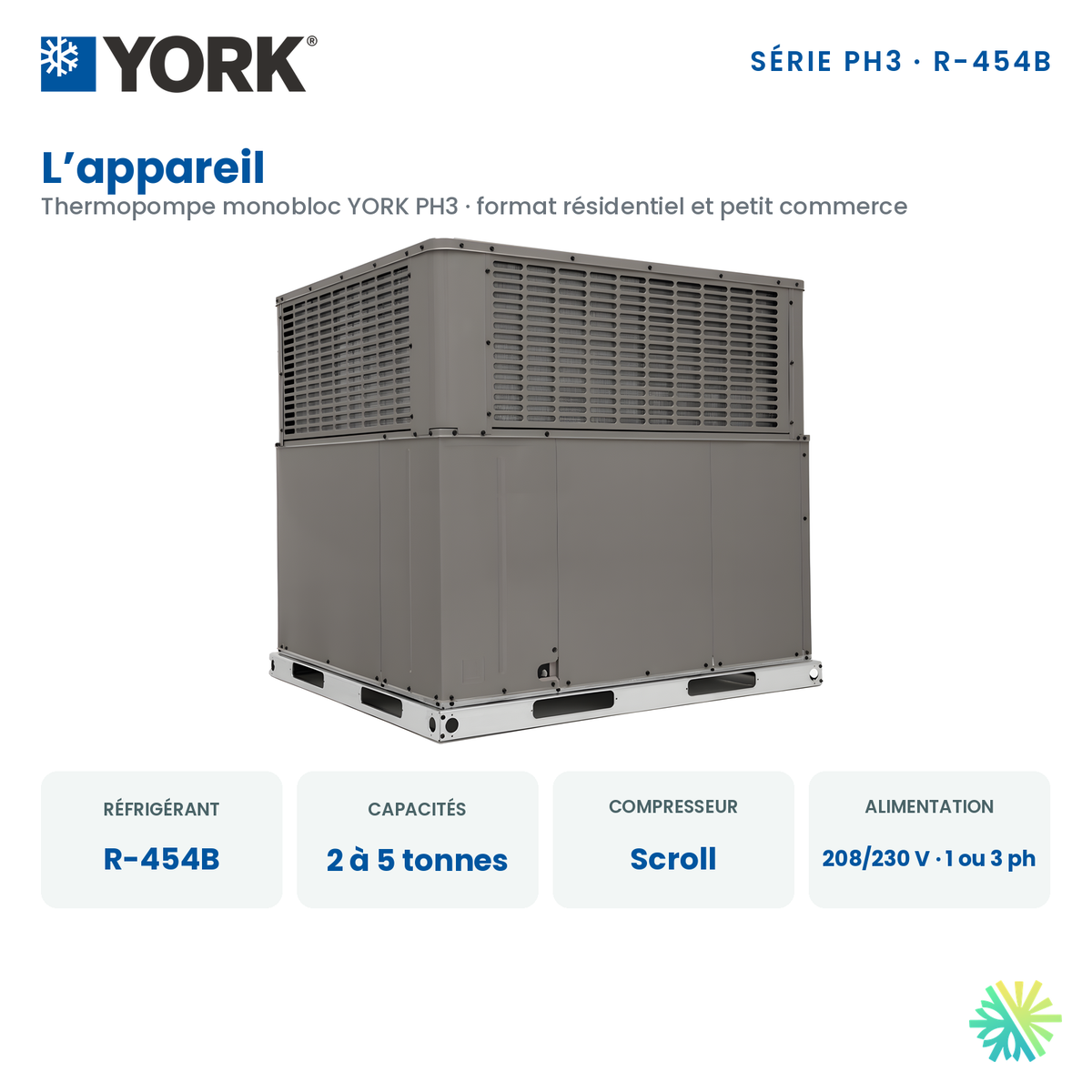

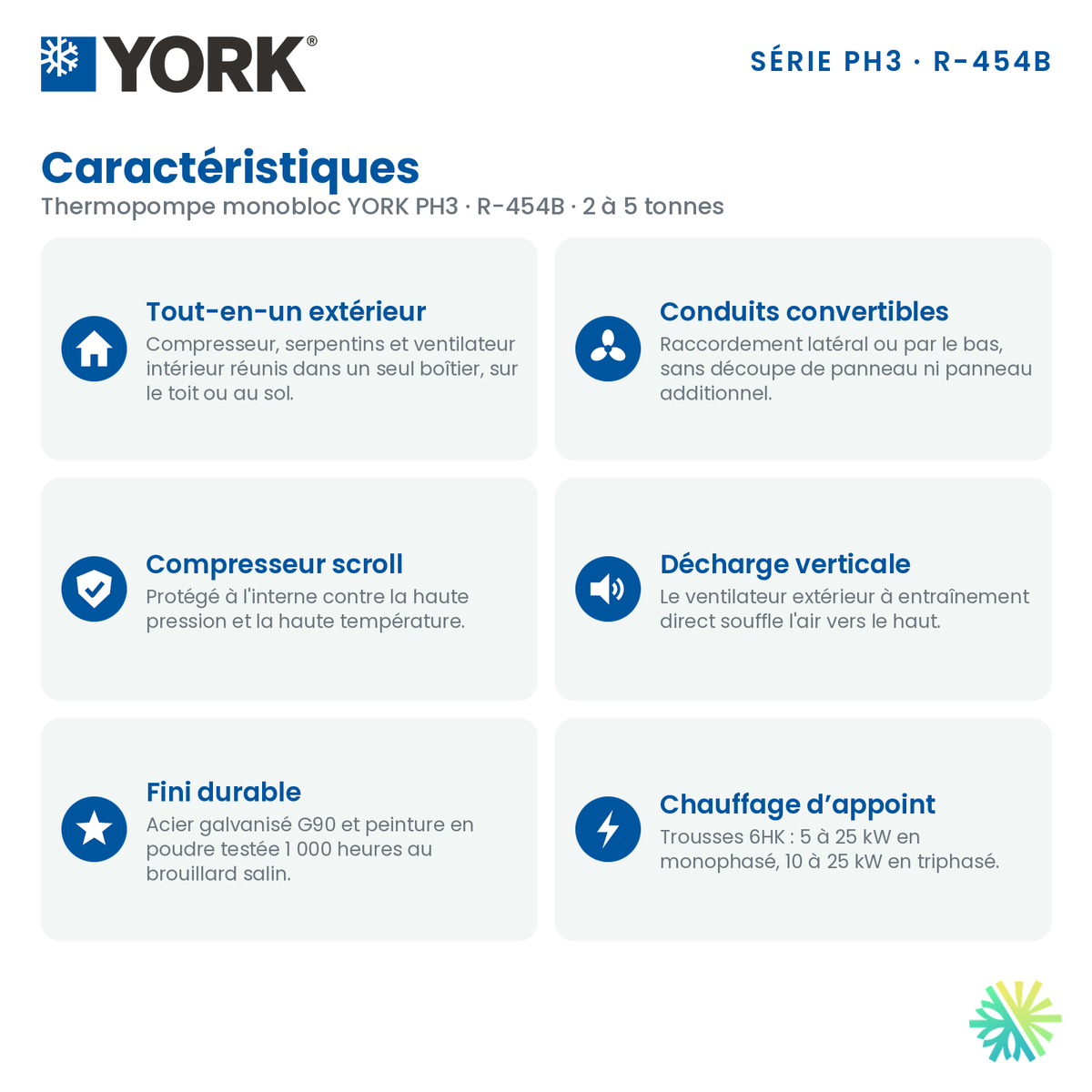

Si vous avez déjà une unité monobloc, vous connaissez le principe : le compresseur, les deux serpentins et le ventilateur de distribution sont réunis dans un seul cabinet extérieur, et la maison ne reçoit que l'air traité, par les conduits d'alimentation et de retour. Rien ne change de ce côté. Ce qui change, c'est ce qu'il y a dans le cabinet : un réfrigérant R-454B de nouvelle génération, un moteur ECM à haut rendement pour le ventilateur intérieur, un système de détection du réfrigérant (RDS) monté à l'usine et une carte de dégivrage sur demande dont les courbes de dégivrage sont préchargées selon les capacités de l'appareil. La PH3 est une thermopompe : le même circuit assure la climatisation l'été et le chauffage pendant la saison froide, grâce à sa vanne d'inversion.

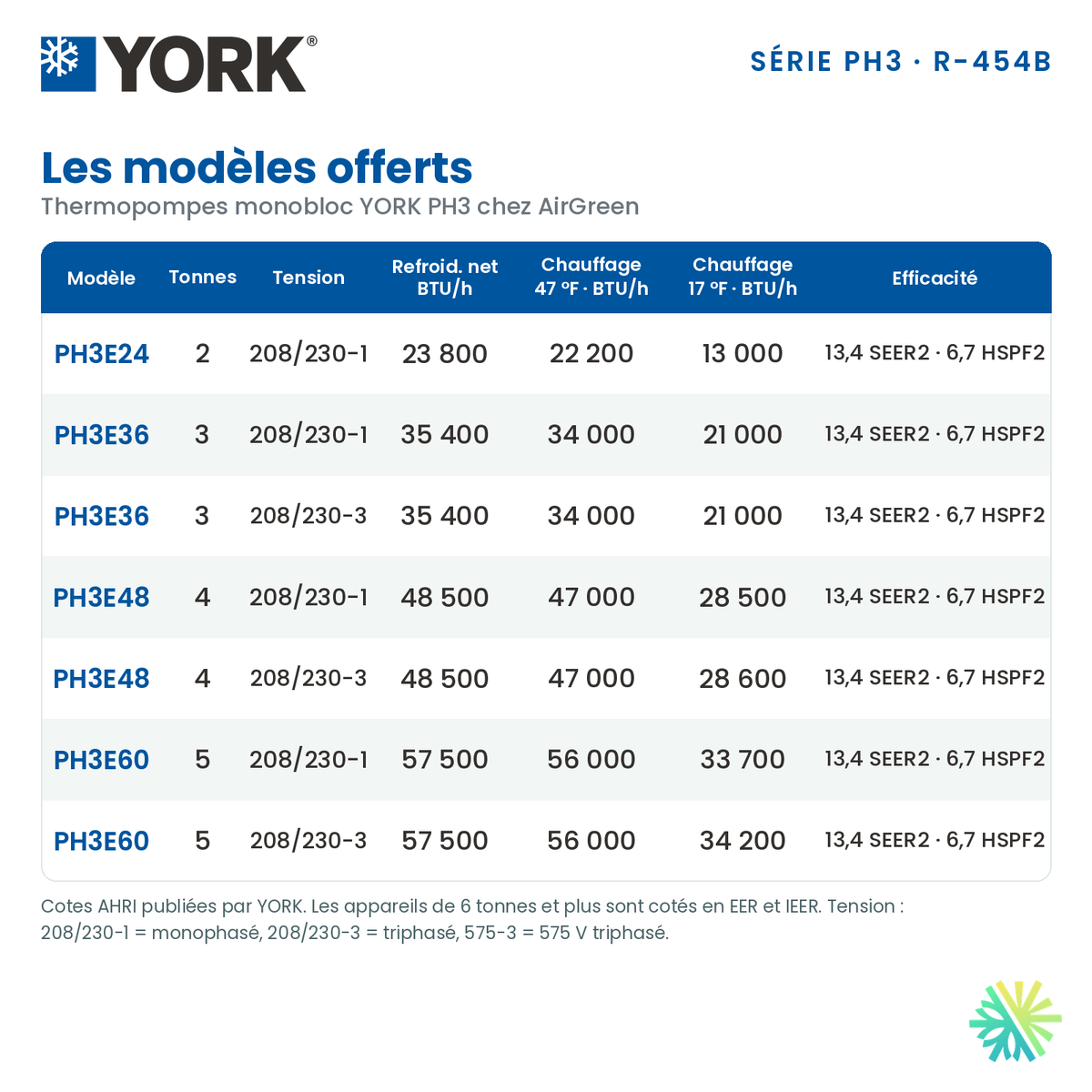

Les données de la PH3 de 3 tonnes monophasée
| Caractéristique | Valeur |
|---|---|
| Modèle | PH3E36N00S21, YORK série LX |
| Capacité nominale | 36 000 BTU/h (3 tonnes) |
| Refroidissement net (AHRI) | 35 400 BTU/h |
| Capacité de chauffage à 47 °F (8,3 °C) | 34 000 BTU/h, COP de 3,6 |
| Capacité de chauffage à 17 °F (-8,3 °C) | 21 000 BTU/h |
| Cotes d'efficacité | 13,4 SEER2, 6,7 HSPF2, 11,1 EER2 |
| Débit d'air nominal | 1 200 PCM (pi³/min) |
| Tension d'alimentation | 208/230 V monophasé, 60 Hz |
| Dimensions (largeur x profondeur x hauteur) | 45,75 x 51,25 x 47 po |
| Poids en fonctionnement | 423 lb |
| Niveau sonore (AHRI 270) | 72,9 dBA |
| Réfrigérant | R-454B (A2L, faible potentiel de réchauffement planétaire) |
Raccordement latéral ou par le bas, sans découpe
Le point le plus délicat d'un remplacement, c'est l'arrivée des conduits. Dans certaines maisons, les conduits arrivent par le côté, à travers le mur de fondation; dans d'autres, par le bas, à travers une base de toit. La PH3 accepte les deux grâce à sa conception à débit d'air convertible. Elle quitte l'usine avec les ouvertures du dessous obturées, prête pour une alimentation et un retour latéraux. Pour passer à une configuration par le bas, on retire les deux panneaux du fond et on les replace dans les ouvertures latérales. Aucun panneau à découper, aucune pièce additionnelle à commander.
Du côté latéral, les raccords d'alimentation et de retour sont de même dimension, ce qui permet de rejoindre les conduits d'un vide sanitaire bas sans pièces de transition. Si vos conduits existants sont ronds, YORK offre des adaptateurs rectangulaires à ronds préformés : 12 ou 14 po pour les raccords horizontaux, 16 ou 18 po pour les raccords verticaux dans la base de toit.
Réutiliser la dalle ou la base de toit existante
Au sol, l'appareil repose sur ses rails de base périphériques, qui le gardent au-dessus de la dalle pour limiter la corrosion. Une trousse de fermeture des ouvertures des rails empêche les petits animaux de s'y loger, et une trousse d'ancrage certifiée pour la charge due au vent fixe solidement l'appareil à sa dalle. Avec 45,75 po de largeur et 51,25 po de profondeur, son empreinte est compacte; nous vérifions sur place si la dalle existante peut être réutilisée.
Sur le toit, deux options s'offrent à vous. YORK propose des bases de toit approuvées NRCA de 8 ou de 14 po de hauteur, assemblées par charnières à chaque coin et livrées avec une bande d'étanchéité. Si une base existe déjà, des trousses de transition permettent de la conserver en adaptant l'empreinte de l'appareil aux bases YORK Affinity ou aux bases Carrier, Trane et Goodman. Les ouvertures verticales d'alimentation et de retour sont conçues pour s'insérer entre des solives standard espacées de 24 po c/c, sans modifier la structure.
Un cabinet conçu pour rester dehors longtemps
Les vieilles unités monobloc finissent souvent rouillées aux coins et au bas des panneaux. La PH3, elle, est construite en acier galvanisé G90 prétraité, recouvert d'une peinture en poudre testée 1 000 heures au brouillard salin, qui adhère mieux à l'acier et résiste à la propagation de la rouille. Le couvercle supérieur d'une seule pièce, aux coins sans joint et aux rebords d'égouttement, assure une meilleure étanchéité à l'eau, tandis que la grille du serpentin extérieur, en métal embouti à fentes, protège les ailettes contre les petits objets.
Ce que nous vérifions avant de retirer l'ancien appareil
- L'alimentation électrique. Sans chauffage d'appoint, la PH3 de 3 tonnes demande une intensité minimale admissible du circuit (MCA) de 27,3 A et une protection maximale (MOP) de 40 A, par disjoncteur de type HACR ou fusible temporisé. Un sectionneur électrique, fourni sur place, doit aussi être installé, et la tension d'alimentation doit se situer entre 187 et 252 V.
- Les conduits. Nous inspectons le réseau et en évaluons la résistance : YORK ne recommande pas d'applications dépassant 0,8 po de colonne d'eau de pression statique externe.
- Le support. Dalle fissurée ou affaissée, base de toit en mauvais état : nous signalons tout défaut et le corrigeons avant la pose.
- Le drainage. Le raccord de condensat de 3/4 po NPT femelle, fixé rigidement, doit rejoindre un point d'écoulement adéquat.
- Le thermostat. La PH3 fonctionne avec un thermostat conventionnel de 24 V, électronique ou électromécanique.
Le chauffage d'appoint électrique
Si votre ancienne unité comportait des éléments chauffants, la PH3 accueille une trousse 6HK installée sur place. Quatre tailles sont prévues pour le 3 tonnes : 5, 8, 10 et 15 kW. La plus grosse fonctionne en deux étages et fournit 13,2 kW à 230 V. Avec la trousse de câblage à point unique offerte en accessoire, l'appareil et ses éléments chauffants partagent une seule alimentation.
Un remplacement clé en main avec AirGreen
Un remplacement réussi se joue dans la préparation. Lors de l'estimation sur place gratuite, nous relevons les dimensions de l'ancienne unité, la position des raccords, l'état de la dalle ou de la base de toit et la capacité de votre entrée électrique. Nous confirmons ensuite par calcul que 3 tonnes conviennent à votre maison. Le jour de l'installation, nos équipes retirent l'ancien appareil, convertissent au besoin les ouvertures de la PH3, la raccordent aux conduits et à l'électricité, puis font la mise en service complète. Nous restons ensuite disponibles pour l'entretien saisonnier.
Vous habitez Montréal, Laval, Longueuil, la Rive-Nord ou la Rive-Sud et votre unité monobloc montre des signes de fatigue : composez le 514 316-2973 ou passez par le formulaire d'airgreen.ca pour planifier la visite. Nous travaillons avec rapidité et efficacité pour limiter le temps pendant lequel votre maison reste sans climatisation ni chauffage.
