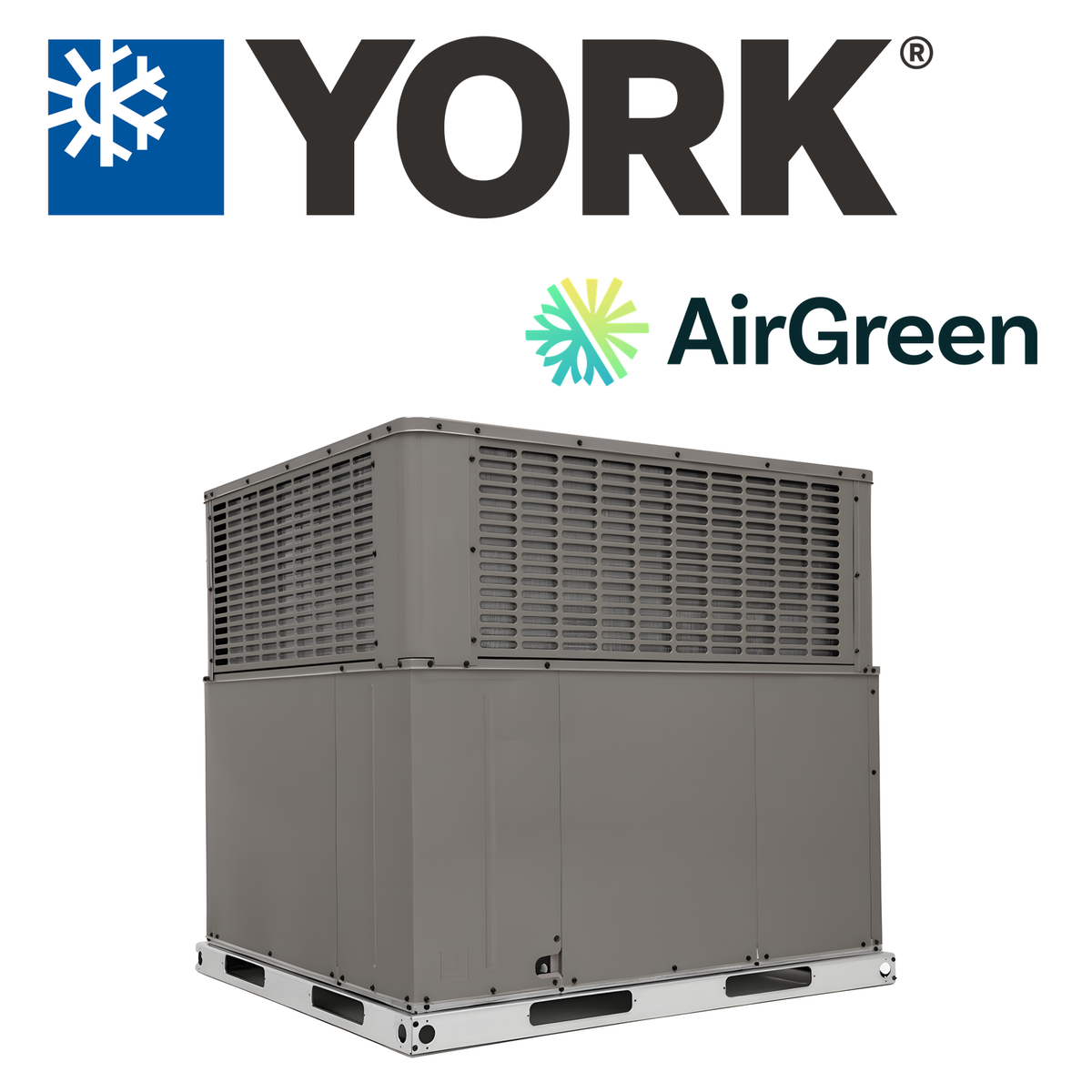

Thermopompe Monobloc York PH3 de 3 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Un commerce alimenté en triphasé, un cabinet de format résidentiel

Boutique de quartier, cabinet de professionnels, salon ou local de services : beaucoup de petits commerces occupent des bâtiments alimentés en 208/230 V triphasé. Pour ces locaux, la thermopompe YORK PH3 de 3 tonnes existe en version triphasée. Vous obtenez la climatisation et le chauffage d'une unité de 36 000 BTU/h, logée dans le même cabinet compact que la version monophasée résidentielle et raccordée directement à l'alimentation électrique de votre bâtiment. AirGreen conçoit et installe ces systèmes pour les commerçants et les propriétaires d'immeubles de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud.

Un appareil complet, installé hors de votre surface de vente

Dans un commerce, l'espace intérieur rapporte : il sert à exposer, à recevoir la clientèle ou à travailler. La thermopompe monobloc libère cet espace, puisque tous les composants frigorifiques et le ventilateur de distribution se trouvent dans un seul boîtier extérieur, généralement sur le toit. L'air climatisé ou chauffé descend dans le local par les conduits d'alimentation et revient à l'appareil par le retour. Aucun équipement mécanique n'occupe l'arrière-boutique, et les techniciens font l'entretien à l'extérieur, sans déranger vos activités.

Ce que change l'alimentation triphasée

Le triphasé répartit la charge sur trois conducteurs. Les données électriques YORK le montrent bien : en l'absence de trousse de chauffage, le modèle triphasé exige un circuit dont l'intensité minimale admissible (MCA) est de 21,8 A, avec une protection maximale (MOP) de 30 A. La version monophasée du même 3 tonnes, elle, requiert 27,3 A et 40 A. La protection doit être assurée par un disjoncteur de type HACR ou un fusible temporisé, et un sectionneur fourni sur place est obligatoire. La tension appliquée doit demeurer entre 187 et 252 V.

Le chauffage d'appoint suit la même logique. En triphasé, les trousses 6HK offertes pour ce modèle sont de 10 et de 15 kW, soit 8,8 et 13,2 kW réels à 230 V, ou 7,2 et 10,8 kW à 208 V. Des trousses de câblage à point unique (S1-2SPWK031 pour 10 kW, S1-2SPWK033 pour 15 kW) regroupent bornier, porte-fusibles et câblage pour alimenter l'appareil et ses éléments chauffants à partir d'une seule source.

Dimensionner pour un local commercial

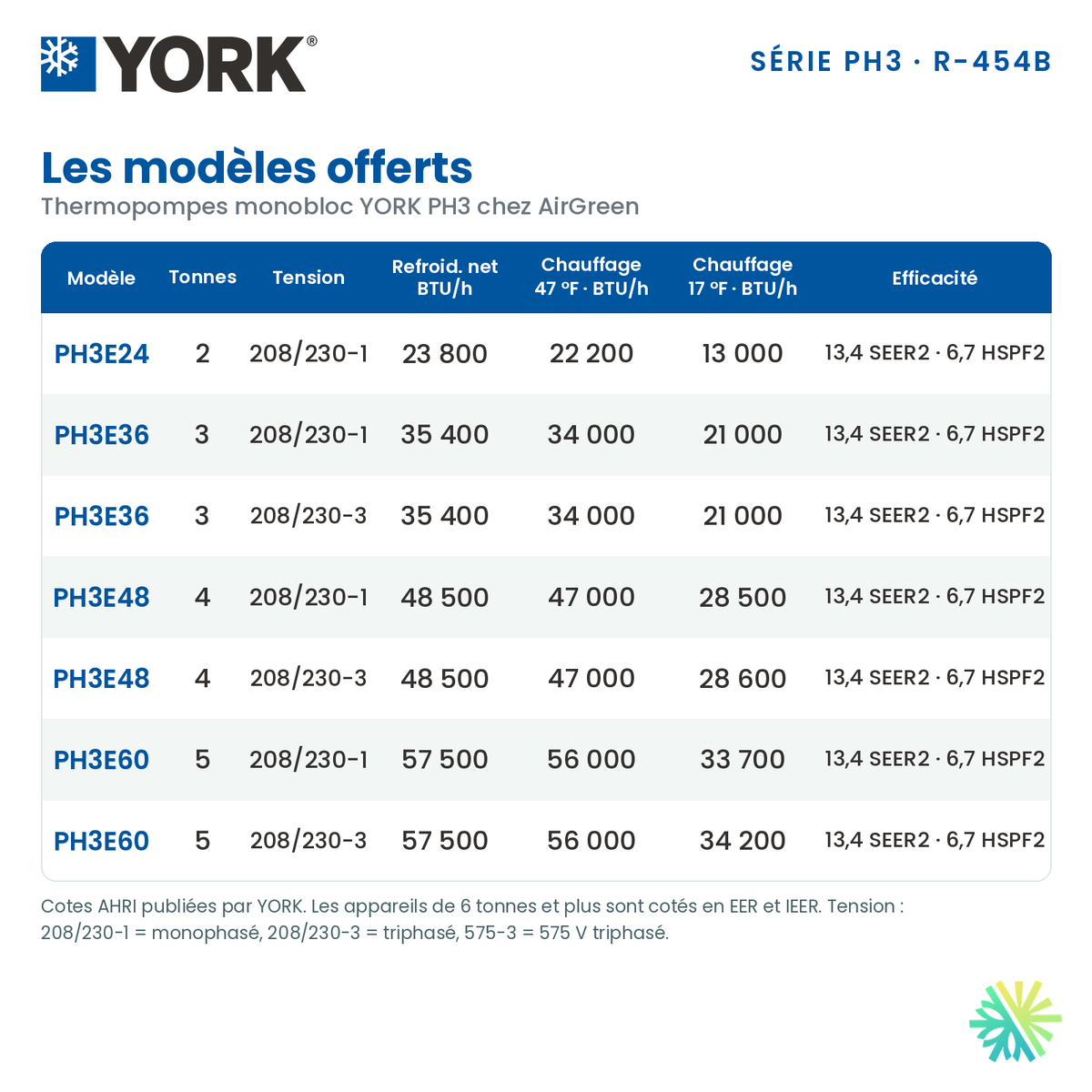

Un commerce ne se calcule pas comme une maison. L'éclairage des présentoirs, les ordinateurs, les appareils de travail, la vitrine exposée au soleil et les allées et venues de la clientèle ajoutent de la chaleur tout au long de la journée. Notre calcul de charge tient compte de ces apports pour confirmer que 3 tonnes suffisent. Si le résultat indique un besoin plus grand, les versions triphasées de 4 et de 5 tonnes de la PH3 occupent la même empreinte au sol de 45,75 x 51,25 po; seule la hauteur de l'appareil augmente.

Spécifications de la PH3 de 3 tonnes triphasée

Performances cotées selon les méthodes AHRI

• Refroidissement net : 35 400 BTU/h (modèle nominal de 3 tonnes)
• En chauffage à 47 °F (8,3 °C) : 34 000 BTU/h et un COP de 3,6
• En chauffage à 17 °F (-8,3 °C) : 21 000 BTU/h
• Cotes : 13,4 SEER2 en climatisation, 6,7 HSPF2 en chauffage, 11,1 EER2
• Débit du ventilateur intérieur : 1 200 PCM nominaux (pi³/min)
• Niveau sonore selon la norme AHRI 270 : 72,0 dBA

Données d'installation

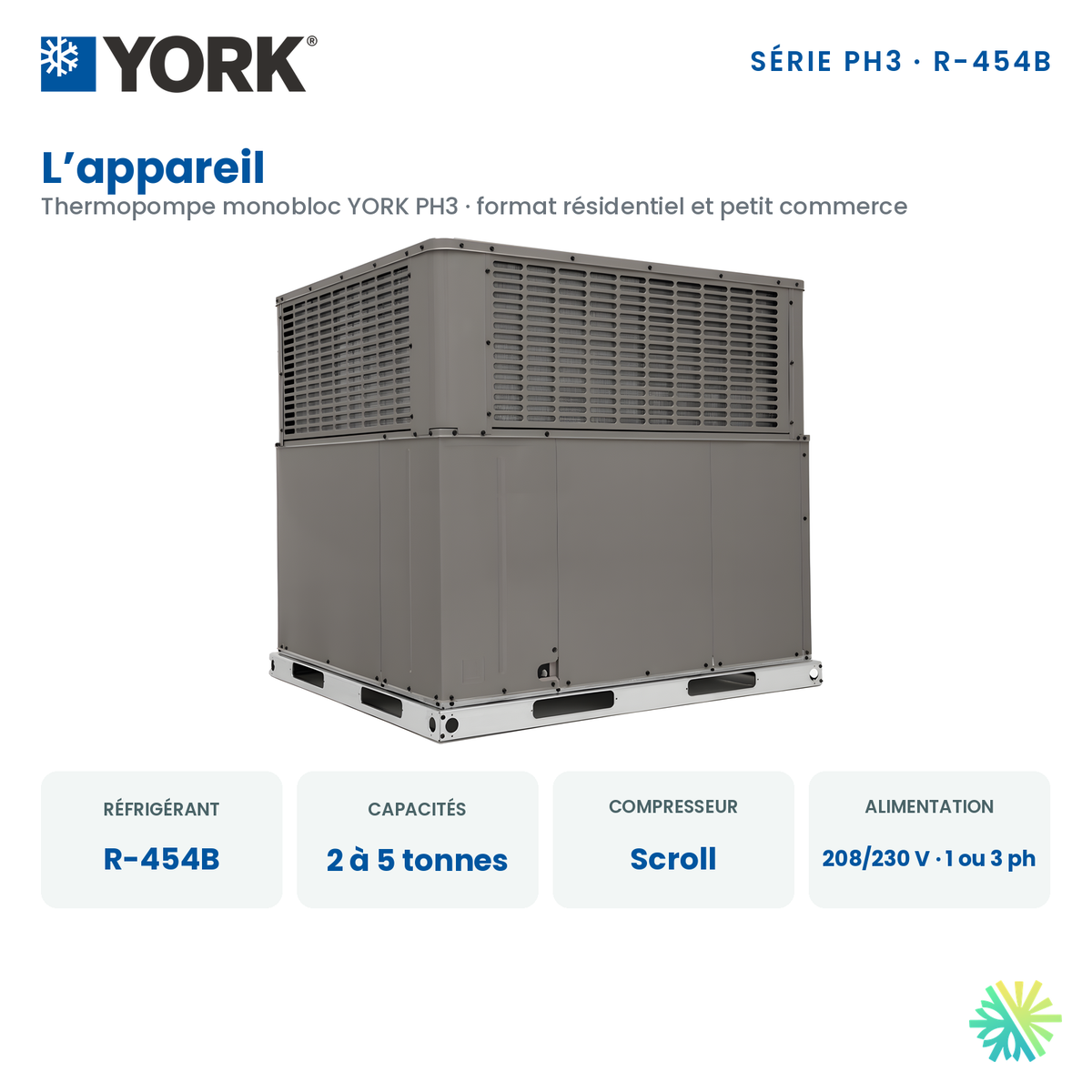

• Modèle : PH3E36N00S31 (YORK série LX)
• Alimentation : 208/230 V triphasé, 60 Hz
• Réfrigérant : R-454B, réfrigérant de classe A2L dont le potentiel de réchauffement planétaire est faible, avec détecteur de réfrigérant (RDS) monté en usine
• Encombrement : 45,75 po de largeur, 51,25 po de profondeur et 47 po de hauteur
• Poids une fois en service : 423 lb

Le coefficient de performance (COP) mesure l'efficacité en chauffage : à 47 °F, la PH3 de 3 tonnes fournit 3,6 unités de chaleur pour chaque unité d'électricité consommée. Les tableaux de performance YORK montrent que ce rendement est meilleur par temps doux, ce qui fait de la thermopompe un choix judicieux pour l'automne et le printemps.

Une installation discrète sur le toit

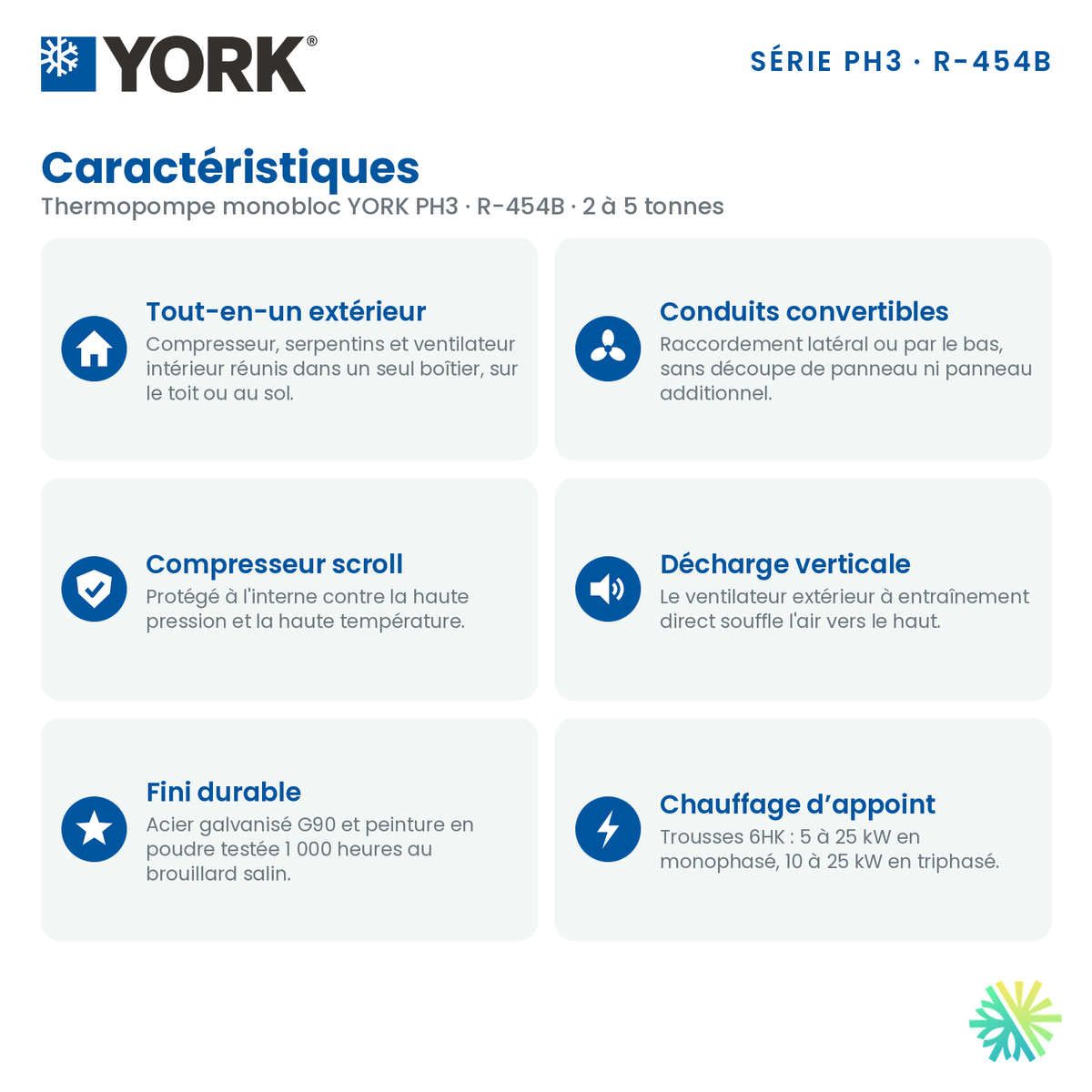

Avec ses 47 po de hauteur, ses coins arrondis et son couvercle supérieur d'une seule pièce, la PH3 présente un profil bas et une allure soignée qui s'intègrent sans peine à un toit commercial. Son ventilateur extérieur souffle à la verticale : l'air rejeté et le bruit de fonctionnement montent plutôt que de se diriger vers la terrasse voisine ou les fenêtres de l'étage. Le compresseur est monté sur isolateurs, le panneau supérieur rigide atténue le bruit et la base formée du cabinet contribue elle aussi à l'insonorisation.

Côté toiture, deux hauteurs de bases de toit YORK approuvées NRCA sont offertes, 8 po et 14 po, avec bande d'étanchéité, de même qu'une trousse d'ancrage pour toit certifiée pour la charge due au vent. Les ouvertures du dessous s'ajustent entre des poutres standard à 24 po c/c : ni la charpente ni les conduits n'ont à être modifiés. Les rails de base comportent des trous de levage pour la grue, et le guide autorise la pose sur un revêtement de toit combustible de classe A, B ou C lorsque ces rails d'usine restent en place.

De l'air neuf pour la clientèle et le personnel

Un local qui reçoit du public a besoin d'air frais. La PH3 peut recevoir un volet d'air extérieur manuel, réglable de 0 à 50 %, ou un volet motorisé offrant la même plage et qui se ferme en cas de panne de courant; les deux comprennent un capuchon et un grillage. Pour les besoins plus poussés, des économiseurs intégrés modulants sont offerts pour les configurations verticales ou horizontales.

Des filtres fournis avec l'appareil

Tous les modèles PH3 triphasés sont livrés avec une trousse de cadre de filtres et des filtres de 1 po, rangés dans l'appareil à la sortie de l'usine. Nous les installons lors de la mise en service; ils restent ensuite accessibles par une porte amovible et étanche, ce qui simplifie leur remplacement pendant l'entretien.

Un thermostat simple pour toute l'équipe

Côté commande, un simple thermostat mural de 24 V suffit, qu'il soit de type électronique ou électromécanique. L'appareil accepte un modèle à un étage en chauffage et en climatisation, avec ou sans économiseur : vos employés n'ont qu'une consigne à régler. YORK propose aussi des thermostats compatibles dans sa gamme d'accessoires. Dans le cabinet, un témoin lumineux sur la carte de commande indique l'état de l'appareil et aide le technicien à trouver rapidement l'origine d'un arrêt, ce qui écourte les interventions.

AirGreen, votre partenaire CVAC pour les locaux commerciaux

Un projet commercial demande de la coordination : accès au toit, horaire d'ouverture, exigences du propriétaire de l'immeuble. La première étape est une estimation sur place gratuite, pendant laquelle nous évaluons la charge thermique du local, l'état des conduits, l'alimentation triphasée disponible et l'emplacement sur le toit. Nos équipes s'occupent ensuite de l'installation complète, du levage au raccordement électrique, puis de la mise en service. Nous planifions les travaux de manière à limiter l'impact sur vos heures d'affaires, et nous pouvons prendre en charge l'entretien de l'appareil par la suite.

Que votre commerce soit situé à Montréal, à Laval ou à Longueuil, ou encore sur la Rive-Nord ou la Rive-Sud, appelez AirGreen au 514 316-2973 ou demandez votre estimation sur place gratuite par le formulaire d'airgreen.ca. Un conseiller vous rappellera sans tarder pour fixer la visite de votre local.
