Du rez-de-chaussée à l'étage : un débit d'air qui se rend partout

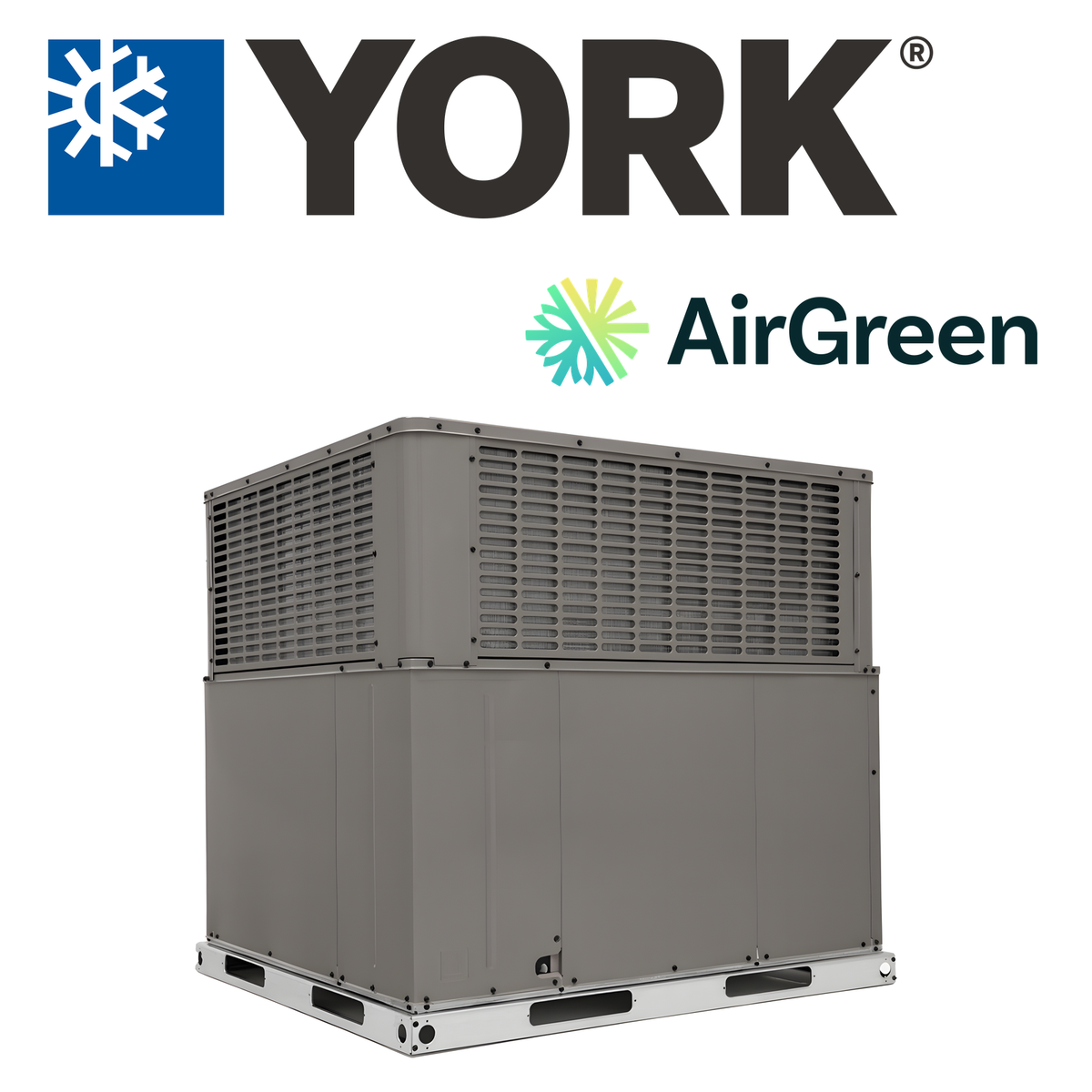

Dans une maison à étages ou un cottage, le confort ne se mesure pas seulement au thermostat. Il se mesure dans la chambre du haut en juillet, dans le salon en janvier et dans chaque pièce entre les deux. La thermopompe YORK PH3 de 4 tonnes, d'une capacité nominale de 48 000 BTU/h, convient bien à ce type de maison : son ventilateur intérieur, d'un débit nominal de 1 710 PCM, distribue l'air dans le réseau de conduits existant pour répartir la climatisation et le chauffage sur tous les niveaux. AirGreen l'installe sur dalle ou sur base de toit dans les quartiers résidentiels de Montréal, de Laval et de Longueuil, ainsi que sur la Rive-Nord et la Rive-Sud.
Le défi des maisons à étages
L'air chaud monte, l'air froid descend. En été, l'étage se réchauffe plus vite que le rez-de-chaussée; en hiver, c'est souvent le sous-sol ou les pièces du bas qui restent frais. Avec une thermopompe monobloc, un seul appareil extérieur produit l'air traité et le pousse dans tout le réseau : le compresseur, les serpentins et le ventilateur de distribution partagent le même cabinet, raccordé à la maison par un conduit d'alimentation et un conduit de retour. Le résultat à chaque étage dépend donc de deux choses : un débit d'air suffisant et un réseau de conduits bien équilibré.
1 710 PCM et un ventilateur ECM que l'on peut ajuster
Le ventilateur intérieur de la PH3 de 4 tonnes est une roue centrifuge à double entrée et à aubes inclinées vers l'avant, entraînée directement par un moteur ECM de 3/4 HP à haut rendement. La roue est équilibrée dynamiquement pour tourner en douceur sur toute sa plage de fonctionnement, et ses roulements scellés sont lubrifiés à vie. Les vitesses de refroidissement et de chauffage sont réglées en usine, mais nous pouvons les ajuster sur place pour obtenir le débit qui convient à vos conduits.
Un réseau existant a ses limites. YORK déconseille toute application où la pression statique externe dépasse 0,8 po CE (colonne d'eau). Avant l'installation, nous mesurons donc la résistance de vos conduits et vérifions la présence de retours d'air à l'étage. Au besoin, nous ajoutons des registres d'équilibrage sur les embranchements principaux pour diriger une plus grande part de l'air vers les pièces qui en manquent.
Des filtres dimensionnés pour le débit
Un filtre trop petit freine l'air avant même qu'il n'atteigne l'étage. Sur les modèles monophasés, les filtres sont fournis et installés sur place : soit dans le retour, auquel cas YORK demande de les dimensionner pour que la vitesse de l'air à travers un filtre jetable ne dépasse pas 300 pi/min, soit dans l'appareil, grâce à la trousse de cadre de filtres offerte en accessoire, qui accepte des filtres de 1 ou de 2 po. Nous choisissons la solution qui préserve le mieux votre débit.
Les chiffres de la PH3 de 4 tonnes

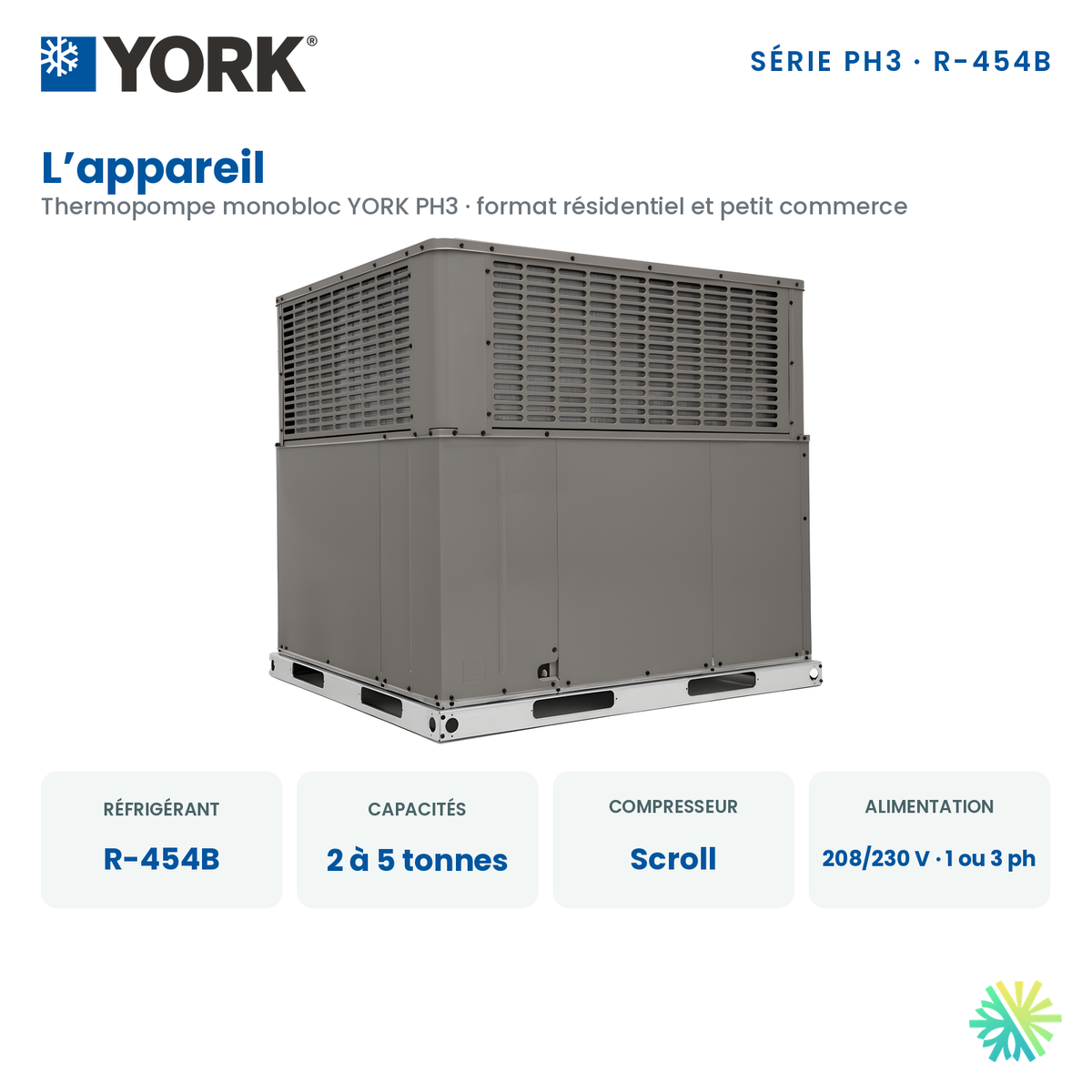

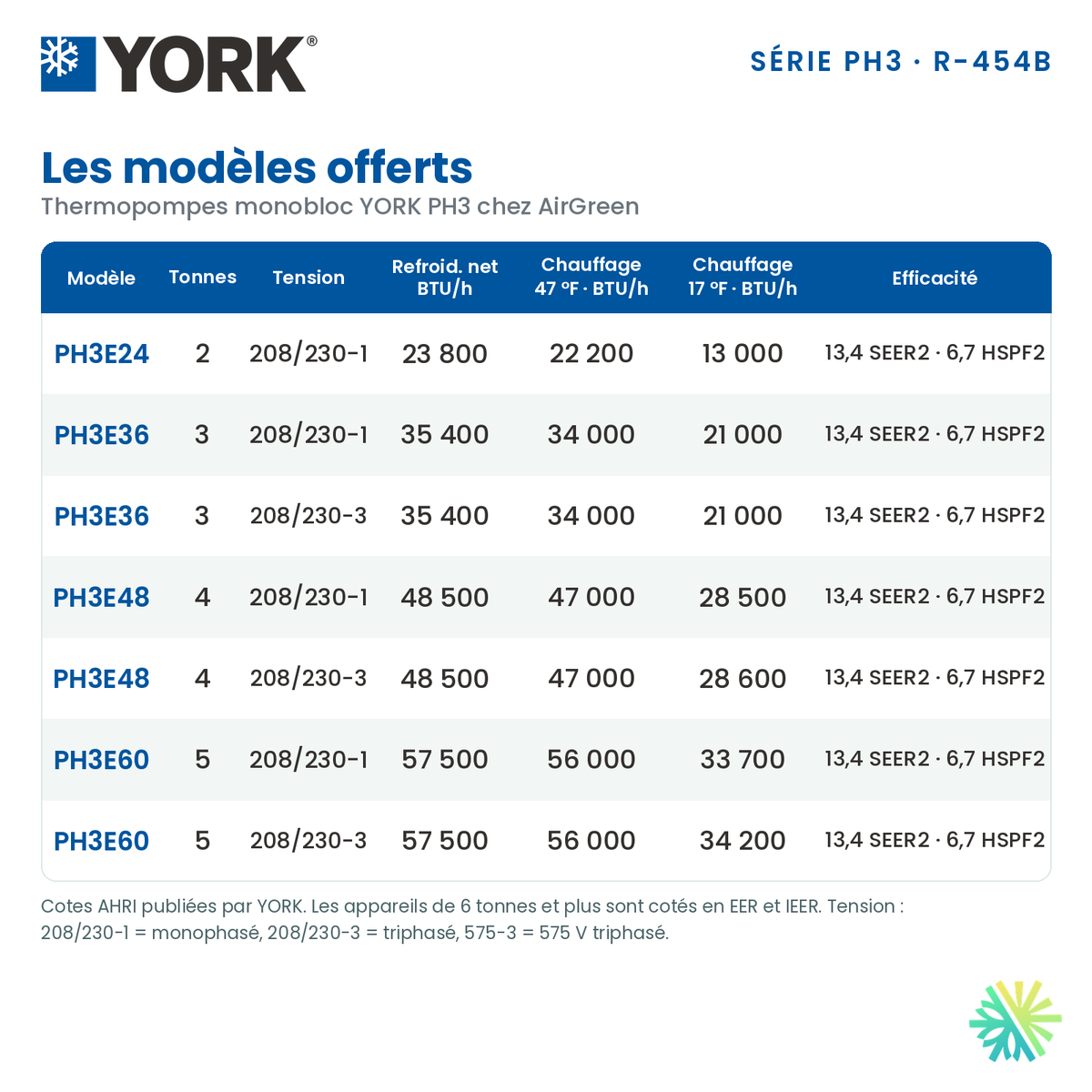

- Modèle PH3E48N00S21, YORK série LX, réfrigérant R-454B
- Capacité nominale de 48 000 BTU/h et refroidissement net AHRI de 48 500 BTU/h
- Chauffage de 47 000 BTU/h à 47 °F (8,3 °C), avec un COP de 3,7
- Chauffage de 28 500 BTU/h à 17 °F (-8,3 °C)
- Efficacité saisonnière de 13,4 SEER2 en climatisation et de 6,7 HSPF2 en chauffage, EER2 de 11,1
- Débit nominal du ventilateur : 1 710 PCM (pi³/min)
- Alimentation de 208/230 V monophasé, 60 Hz
- Cabinet de 45,75 x 51,25 x 50 po (largeur x profondeur x hauteur)
- Poids de 482 lb en fonctionnement et niveau sonore AHRI 270 de 71,6 dBA
Pour échanger autant de chaleur, le modèle de 4 tonnes dispose d'un serpentin intérieur tout aluminium à quatre rangs et d'un serpentin extérieur à deux rangs, fait de tubes de cuivre rainurés et d'ailettes d'aluminium améliorées. Des détendeurs thermostatiques montés en usine dosent le réfrigérant, et un ventilateur extérieur de 26 po, à décharge verticale, fait circuler l'air sur le serpentin extérieur.
Dalle au sol ou base de toit : comment choisir

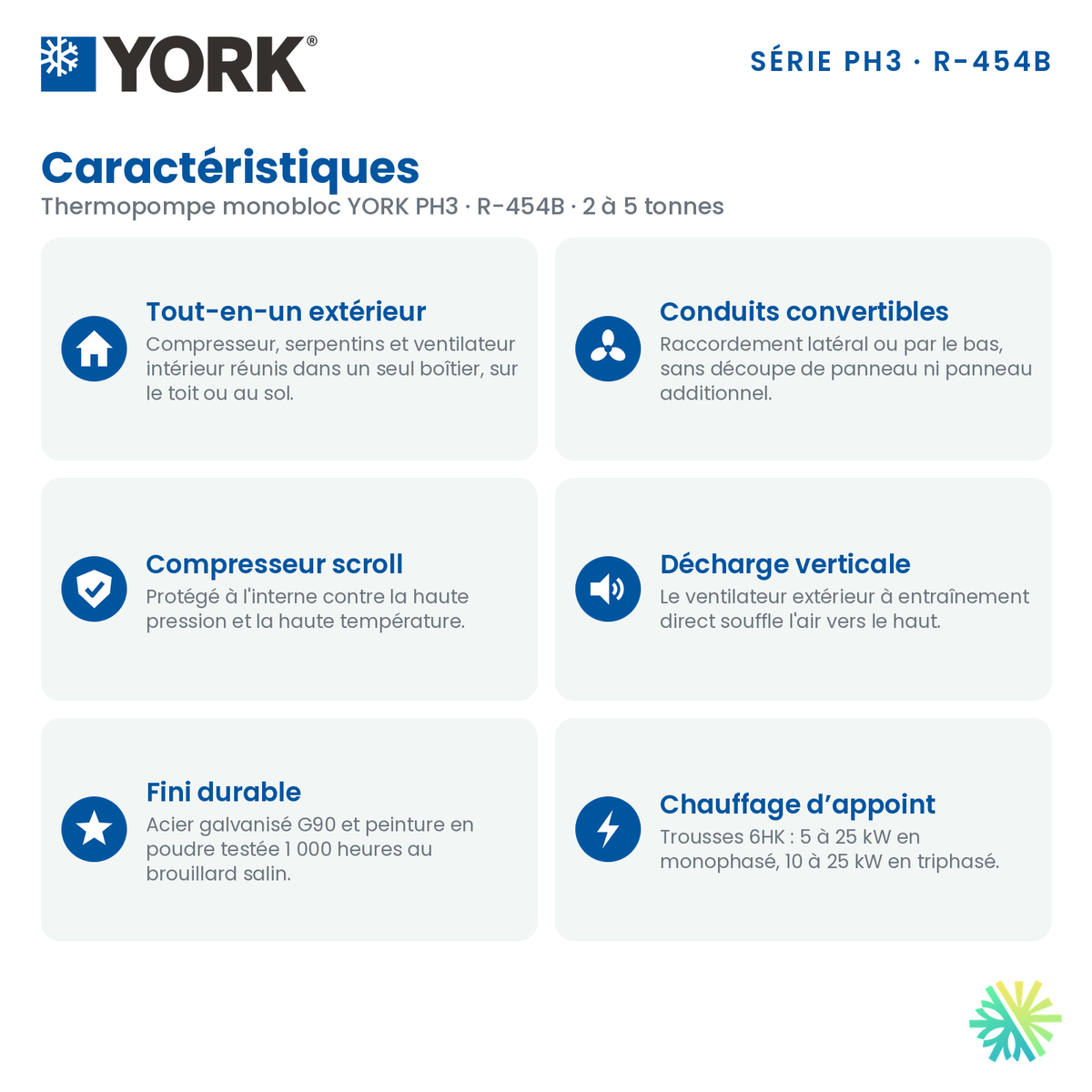

La PH3 se raccorde par le côté ou par le bas. Elle sort de l'usine prête pour des raccords latéraux; pour une configuration par le bas, il suffit de déplacer les deux panneaux du fond vers les ouvertures latérales, sans découpe. Selon le guide YORK, les écarts de débit entre les deux configurations sont négligeables : le choix se fait donc en fonction de votre maison.
| Critère | Sur dalle au sol | Sur base de toit |
|---|---|---|
| Raccordement | Latéral, à travers le mur de fondation, vers un réseau au sous-sol ou dans le vide sanitaire | Par le bas, à travers une section de toit plat, vers un réseau à l'étage ou dans l'entretoit |
| Mise en place | Manutention au niveau du sol; les rails de base sont accessibles au chariot élévateur de tous les côtés | Levage par grue grâce aux trous prévus dans les rails de base |
| Accessoires utiles | Trousse d'ancrage certifiée pour la résistance au vent, trousse qui obture les ouvertures des rails contre les petits animaux | Base de toit approuvée NRCA de 8 ou de 14 po, avec bande d'étanchéité |
| Dégagements | 36 po sur le dessus, à droite et sur la face opposée aux conduits; 24 po à gauche | Mêmes dégagements, et ouvertures conçues pour s'insérer entre des solives standard espacées de 24 po centre à centre |
Au sol, nous plaçons l'appareil loin des fenêtres des chambres et à l'écart de l'eau qui s'égoutte du toit. La décharge verticale dirige l'air chaud vers le haut, loin de vos plates-bandes et de vos arbustes, pourvu qu'aucune structure en surplomb ni aucune branche ne bloque la sortie d'air.
Un chauffage d'appoint jusqu'à 20 kW
Pour une maison à étages, le chauffage d'appoint électrique mérite un calcul précis. Le guide YORK prévoit, pour le 4 tonnes, des trousses 6HK de 5, 8, 10, 15 et 20 kW. La trousse de 20 kW fonctionne en deux étages et fournit 17,6 kW à 230 V, ou 14,4 kW à 208 V. Elle exige un dégagement de 1 po autour du conduit d'alimentation sur les trois premiers pieds. Sans trousse, l'appareil demande une intensité minimale admissible du circuit de 36,5 A et une protection maximale de 50 A; le raccordement de l'appareil et de sa trousse peut ensuite être regroupé en un seul point grâce à la trousse de câblage S1-2SPWK004.
Confiez le confort de toute la famille à nos équipes

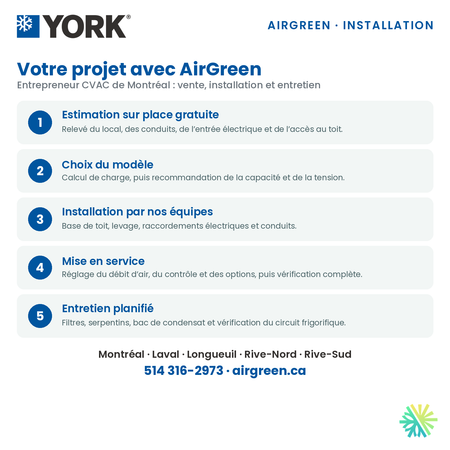

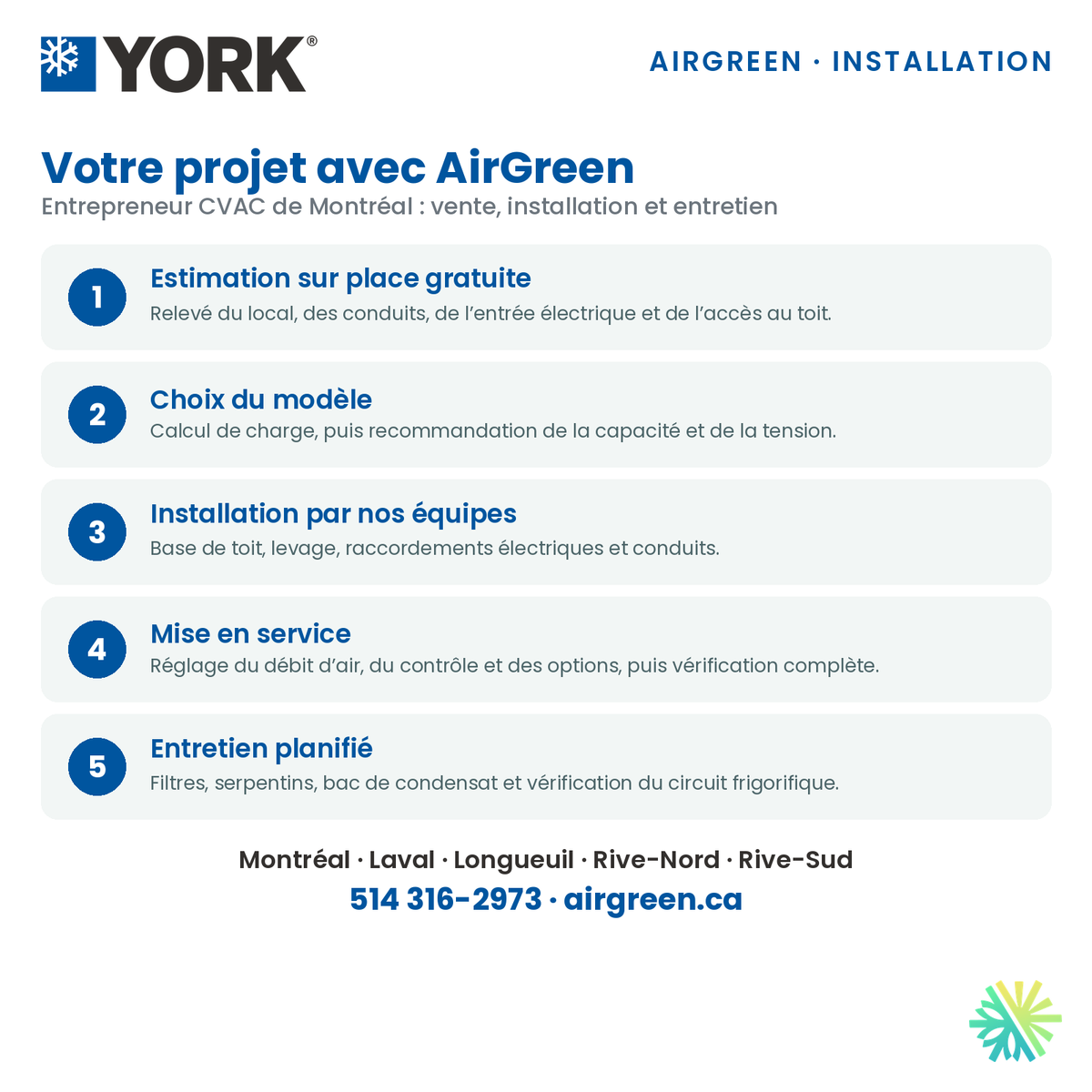

AirGreen est un entrepreneur CVAC de Montréal qui vend et installe ses systèmes. Pour une maison à étages, notre visite d'estimation sur place gratuite porte autant sur les conduits que sur l'appareil : nous examinons le parcours de l'air, les retours, les registres et l'emplacement possible sur dalle ou sur le toit. Nous calculons la charge de chaque niveau, confirmons que 4 tonnes répondent à vos besoins, puis nos équipes réalisent l'installation, l'équilibrage du réseau et la mise en service. L'entretien périodique suit, pour garder filtres, serpentins et drain de condensat en bon état.
De Montréal à Laval, de Longueuil à la Rive-Sud, jusqu'aux municipalités de la Rive-Nord, nous nous déplaçons rapidement pour évaluer votre maison. Joignez-nous au 514 316-2973 ou par le formulaire d'airgreen.ca afin de réserver votre estimation sur place gratuite.
