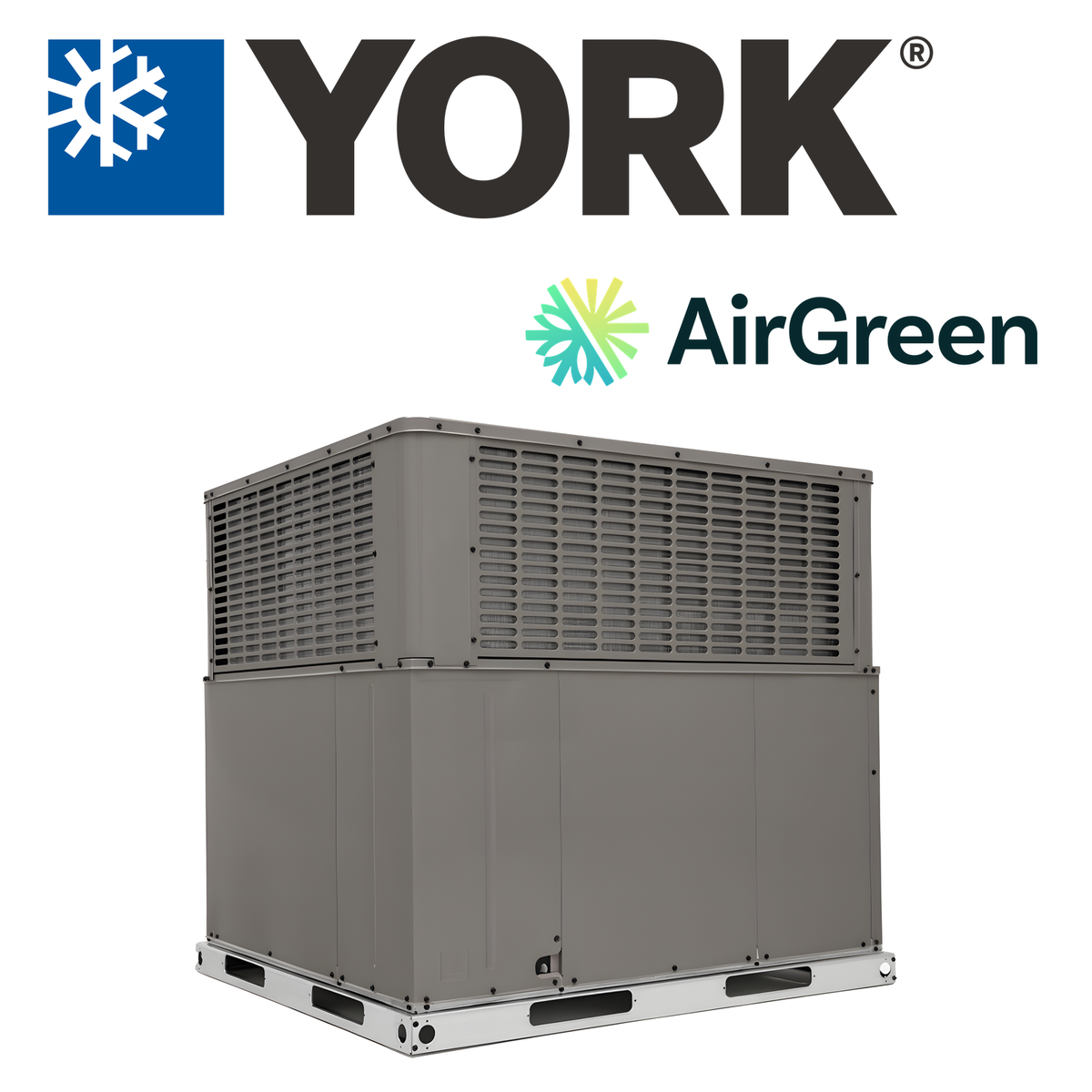

Thermopompe Monobloc York PH3 de 4 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Aires communes et petits bureaux : une thermopompe fiable, simple à entretenir
Hall d'entrée, corridors, salle communautaire, bureaux au rez-de-chaussée d'un immeuble mixte : les aires communes d'un plex ou d'un petit immeuble doivent rester confortables sans devenir un casse-tête pour le propriétaire ou le gestionnaire. La thermopompe YORK PH3 de 4 tonnes en version 208/230 V triphasé convient particulièrement bien à ce type de mandat : 48 000 BTU/h de capacité nominale, une construction éprouvée, un accès de service facile et un contrôle sans complication. Nous l'installons pour les propriétaires, les syndicats de copropriété et les gestionnaires d'immeubles de la grande région : Montréal, Laval, Longueuil, Rive-Nord et Rive-Sud.
Pourquoi un appareil monobloc dans un immeuble

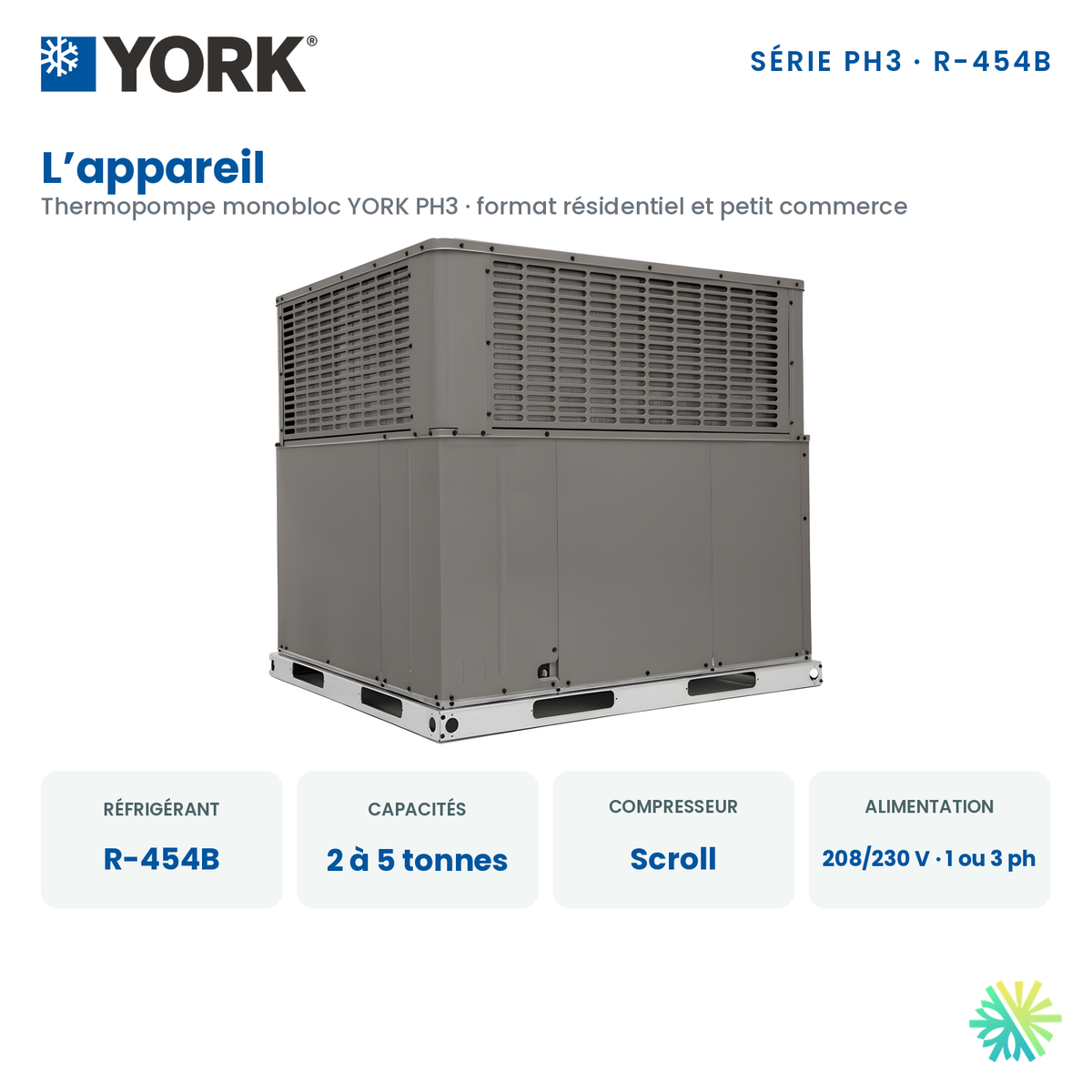

Une thermopompe monobloc concentre tout le système frigorifique et le ventilateur de distribution dans un cabinet unique, placé sur le toit ou au sol. Les conduits amènent l'air traité dans les aires communes, puis le ramènent à l'appareil. Aucune salle mécanique à aménager, aucune unité intérieure à loger dans un placard de corridor, et surtout aucun besoin d'entrer dans les logements pour faire l'entretien : le technicien travaille à l'extérieur, à l'heure qui convient à l'immeuble.
La fiabilité commence à l'usine
Les PH3 sont assemblées dans une usine dont le système de gestion de la qualité est certifié ISO 9001:2015. Chaque appareil est entièrement câblé, chargé en réfrigérant R-454B et testé avant l'expédition sur des postes d'essai informatisés. La charge de réfrigérant et les numéros des composants sont vérifiés par lecture de codes-barres pendant l'assemblage, et les données de l'essai de fonctionnement, comme les pressions du système et les courants des moteurs, sont enregistrées. Sur demande, ces données peuvent être retrouvées à partir du numéro de série, un avantage pour qui tient un registre d'entretien. L'appareil est homologué CSA selon les normes UL 60335-2-40 et CAN/CSA-C22.2 No 60335-2-40:22.

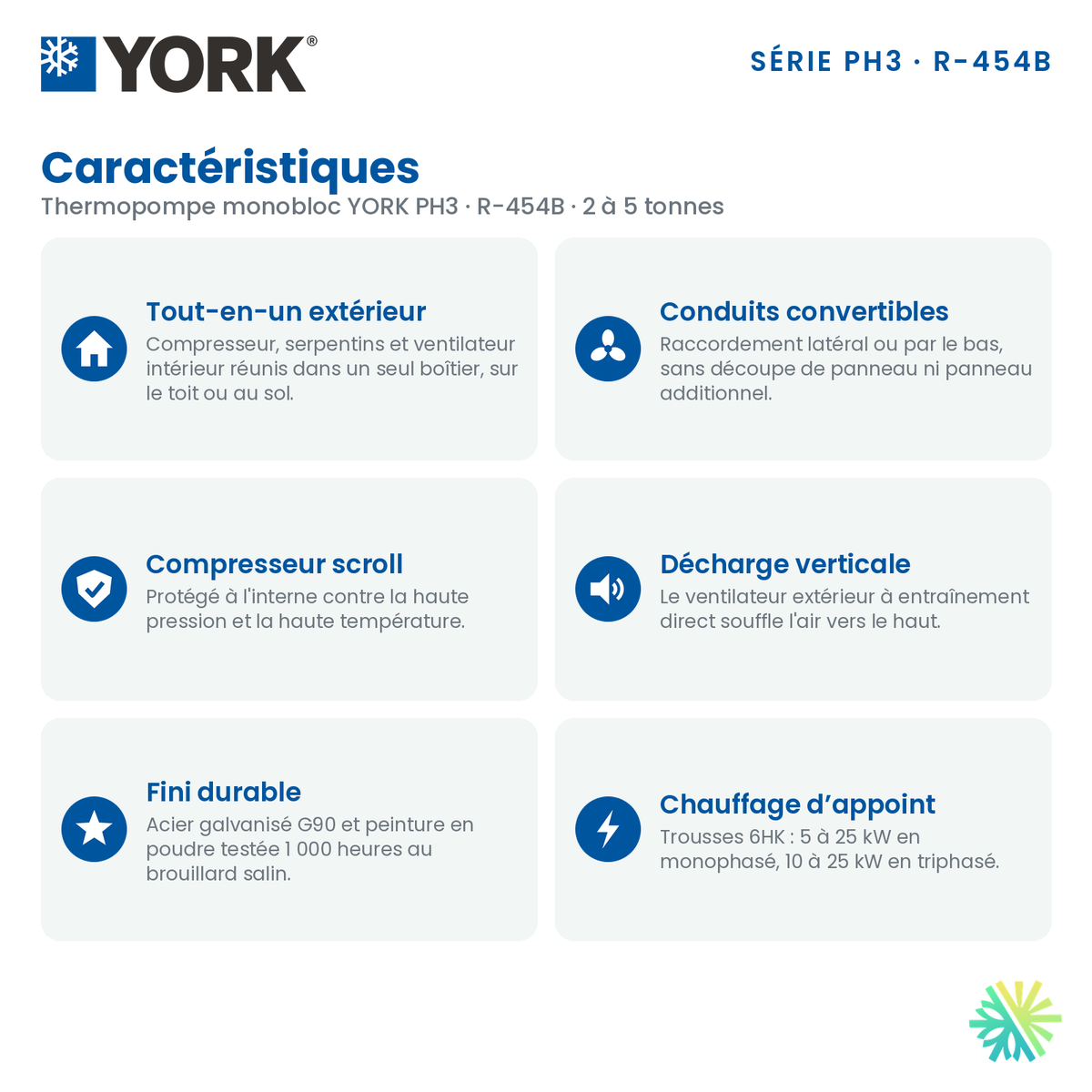

Les protections de série
- Compresseur scroll hermétique dont la protection interne combine une soupape de décharge haute pression et une sonde de température, qui l'arrêtent si les conditions de fonctionnement deviennent inadéquates;
- pressostat haute pression qui verrouille l'appareil en cas de conditions anormales, jusqu'à sa réinitialisation;
- pressostat de manque de réfrigérant, fourni avec l'appareil, pour un arrêt sécuritaire du compresseur;
- moteur du ventilateur extérieur entièrement fermé, protégé à l'interne contre les surcharges;
- filtre déshydrateur ou crépine pour retenir les impuretés du circuit frigorifique, et détection du réfrigérant (RDS) intégrée dès l'usine.
Un accès de service pensé pour les techniciens
Chaque composante majeure a son propre panneau d'accès : compresseur, serpentin intérieur, ventilateur, commandes, trousse de chauffage électrique et filtres. Le boîtier électrique n'est pas logé dans le compartiment du compresseur, et les commandes sont montées de façon qu'on puisse retirer leur panneau pour le diagnostic sans perturber les pressions normales du système. L'assemblage du ventilateur et celui du serpentin intérieur glissent hors du cabinet pour le nettoyage. Selon YORK, aucune formation particulière n'est nécessaire pour remplacer une composante, et le nombre de pièces uniques a été réduit, ce qui facilite l'approvisionnement.

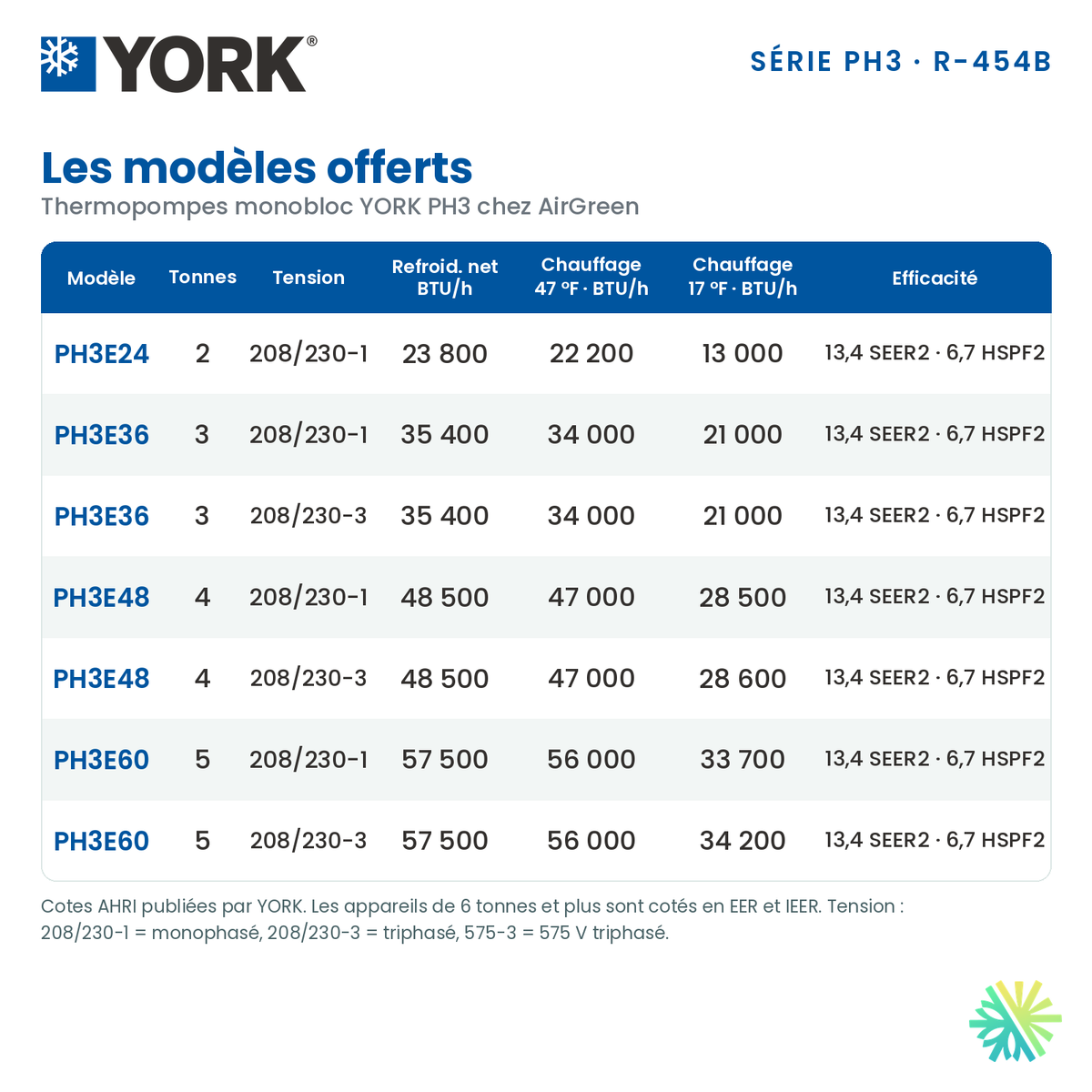

Les données de la PH3 de 4 tonnes triphasée
| Donnée | Valeur | Ce que cela signifie |
|---|---|---|
| Modèle | PH3E48N00S31 | Série LX de YORK, version triphasée |
| Refroidissement net (AHRI) | 48 500 BTU/h | Capacité nette de climatisation, chaleur du ventilateur déduite |
| Chauffage à 47 °F (8,3 °C) | 47 000 BTU/h, COP de 3,7 | Rendement de chauffage par temps doux |
| Chauffage à 17 °F (-8,3 °C) | 28 600 BTU/h | Capacité conservée par temps froid, avant l'appoint électrique |
| Efficacité | SEER2 de 13,4, HSPF2 de 6,7 et EER2 de 11,1 | Cotes établies selon les exigences du département de l'Énergie des États-Unis (DOE) et les méthodes AHRI |
| Débit d'air nominal | 1 700 PCM (pi³/min) | Volume d'air distribué dans les aires desservies |
| Alimentation | 208/230 V triphasé, 60 Hz | Raccordement direct au service triphasé de l'immeuble |
| Dimensions (L x P x H) | 45,75 po x 51,25 po x 50 po | Largeur, profondeur et hauteur du cabinet |
| Poids en fonctionnement | 482 lb | Donnée utile pour la vérification de la toiture |
| Niveau sonore (AHRI 270) | 72,0 dBA | Cote sonore normalisée de l'appareil |
Un contrôle sans complication
Pas de programmation complexe à transmettre au concierge : la PH3 se pilote au moyen d'un thermostat standard de 24 V, soit un modèle électronique qui ne prélève pas son alimentation sur le circuit de commande, soit un modèle électromécanique, à un seul étage en chauffage comme en climatisation. Les fils du thermostat aboutissent aux bornes à vis du système de détection de réfrigérant. À l'intérieur, les commandes de refroidissement reposent sur un contacteur et des relais, les connecteurs sont de type MATE-N-LOK, et tout le câblage interne est codé par couleur et numéroté. Un témoin lumineux d'état et de diagnostic sur la carte électronique, ainsi qu'une commande de dégivrage sur demande aux courbes préchargées, complètent l'ensemble.
Alimentation et chauffage d'appoint en triphasé
Sans trousse de chauffage, la PH3 de 4 tonnes triphasée demande un circuit dont l'intensité minimale admissible est de 24,5 A, protégé à 35 A au maximum par disjoncteur HACR ou fusible temporisé, en plus d'un sectionneur fourni sur place. Trois trousses 6HK triphasées sont prévues pour ce modèle, de 10, 15 et 20 kW. Cette dernière chauffe en deux étages, fournit 17,6 kW à 230 V et intègre ses propres disjoncteurs. Des trousses de câblage à point unique (S1-2SPWK032, S1-2SPWK034 ou S1-2SPWK035, selon la trousse choisie) permettent une seule alimentation.
Ce que nous vérifions à chaque visite d'entretien
- Remplacement des filtres de 1 po, logés dans le cadre de filtres livré avec les modèles triphasés;
- inspection et nettoyage du serpentin intérieur et de la roue du ventilateur, sortis au besoin de leur logement;
- nettoyage du serpentin extérieur et vérification de sa grille de protection;
- contrôle du bac et du drain de condensat, dont le raccord de 3/4 po NPT est fixé rigidement;
- vérification des connexions électriques, des pressions et du fonctionnement en chauffage comme en climatisation.
Les roulements des moteurs du ventilateur intérieur et du ventilateur extérieur sont lubrifiés à vie : ils ne demandent aucune lubrification annuelle, ce qui allège d'autant la liste des tâches.
Un seul interlocuteur pour l'installation et l'entretien de vos immeubles
Entrepreneur CVAC établi à Montréal, AirGreen inc. vend, installe et entretient. Pour un propriétaire ou un gestionnaire, cela veut dire une seule équipe du début à la fin. Tout débute par une estimation sur place gratuite : évaluation des aires à desservir, du réseau de conduits, du service électrique triphasé et de l'emplacement sur le toit ou au sol. Nous calculons la charge, préparons une soumission claire, coordonnons le levage et l'accès avec vous, puis nos équipes installent et mettent en service l'appareil. Ensuite, nous pouvons planifier l'entretien périodique de vos équipements.
Nos équipes se déplacent avec rapidité et efficacité partout sur l'île de Montréal, à Laval, à Longueuil ainsi que sur la Rive-Nord et la Rive-Sud. Pour un plex, un petit immeuble ou vos bureaux, composez le 514 316-2973 ou utilisez le formulaire en ligne d'airgreen.ca.
