Thermopompe Monobloc York PH3 de 5 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Grande maison à aire ouverte : planifier la capacité, l'électricité et l'appoint
Cuisine, salle à manger et salon d'un seul tenant, plafonds dégagés, grandes fenêtres : l'aire ouverte a beaucoup de charme, mais elle représente un grand volume d'air à climatiser et à chauffer. La thermopompe YORK PH3 de 5 tonnes, d'une capacité nominale de 60 000 BTU/h, est le plus gros modèle monophasé de la série. Bien choisir cet appareil, c'est planifier trois choses en même temps : la capacité électrique de la maison, le chauffage d'appoint et la distribution de 1 920 PCM d'air. AirGreen accompagne les propriétaires de grandes maisons dans chacune de ces étapes, dans la région de Montréal, de Laval et de Longueuil comme sur la Rive-Nord et la Rive-Sud.
Un seul appareil extérieur pour tout l'espace de vie

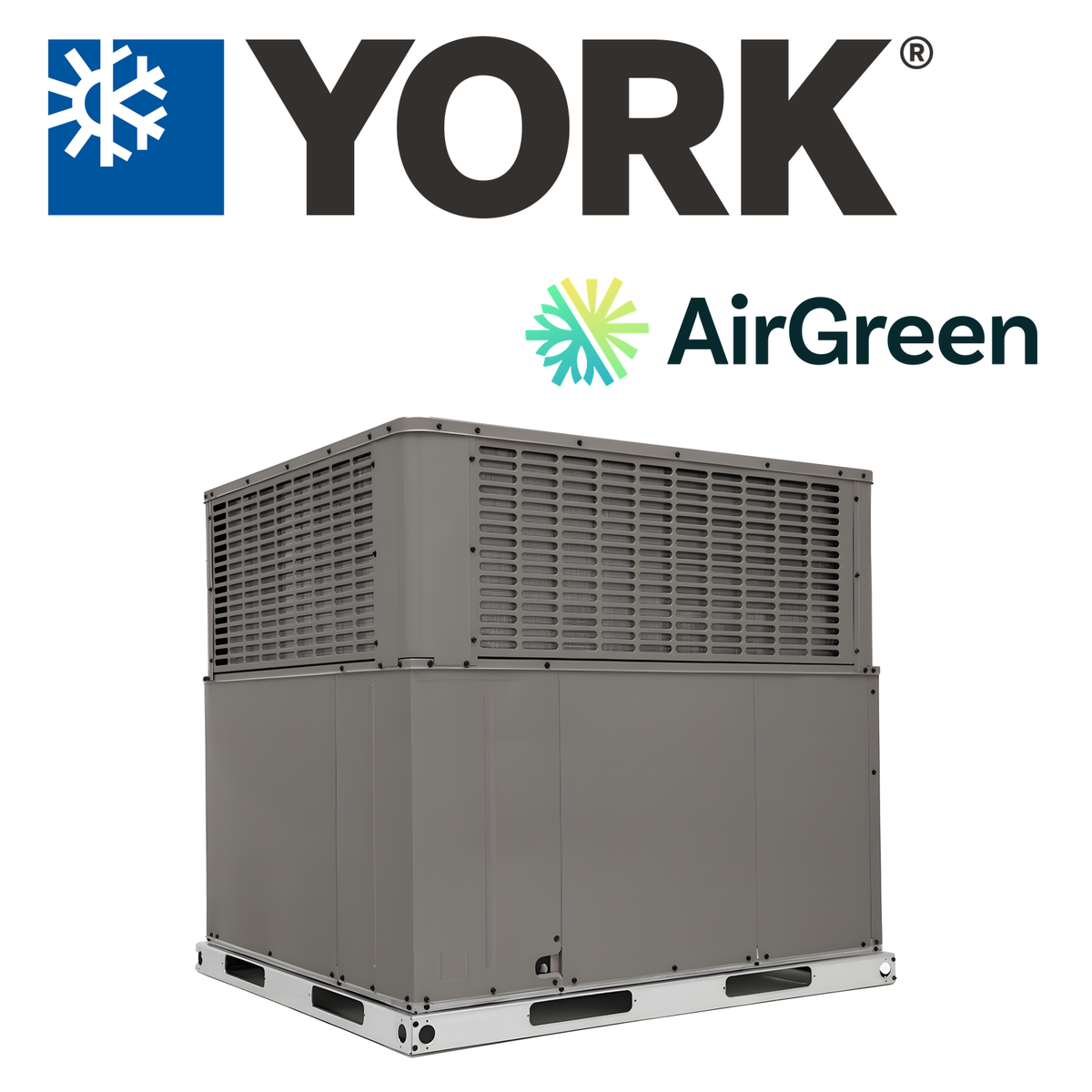

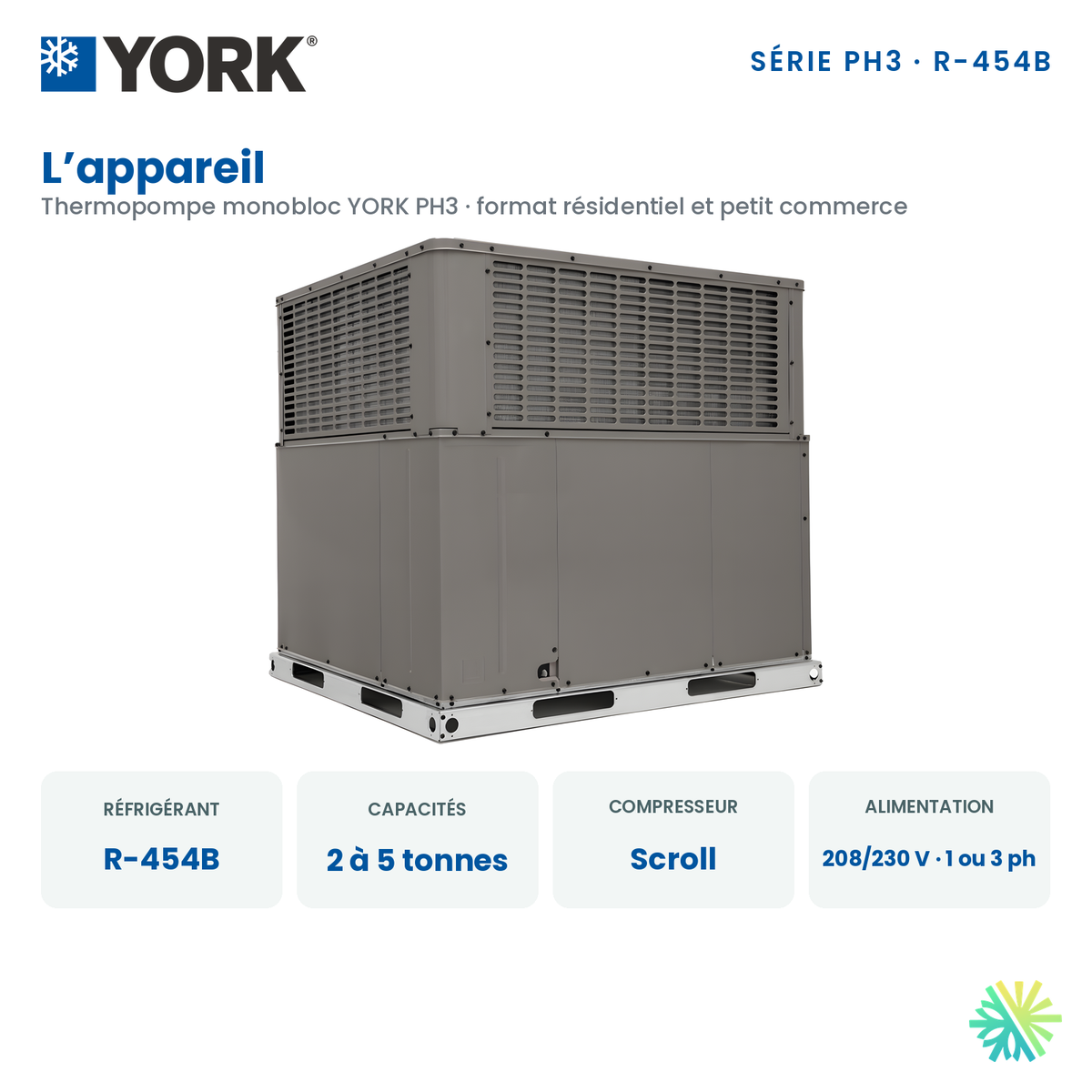

Dans une thermopompe monobloc, le compresseur, les serpentins et le ventilateur qui alimente les conduits se trouvent tous dans le même cabinet, à l'extérieur, sur une dalle ou sur une base de toit. Il n'y a donc ni fournaise ni unité de traitement d'air à placer au sous-sol, ce qui libère de l'espace dans une maison où chaque pièce a sa vocation. Le cabinet, qui mesure 45,75 x 51,25 x 55 po (largeur x profondeur x hauteur), occupe la même surface au sol que les modèles de 3 et de 4 tonnes; seule sa hauteur augmente. Il pèse 499 lb en fonctionnement et affiche une cote sonore AHRI 270 de 70,7 dBA.

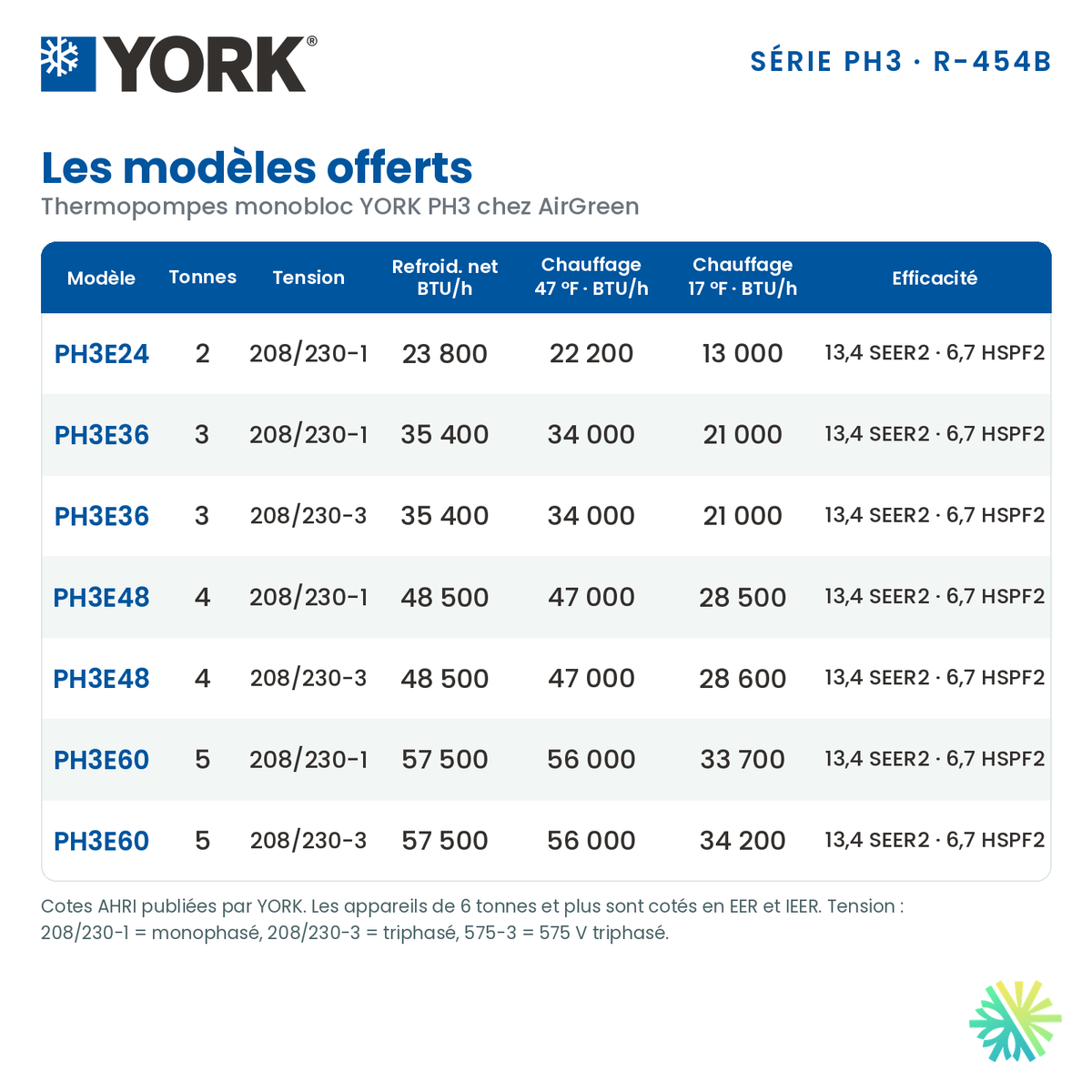

Les performances de la PH3 de 5 tonnes
| Donnée | En climatisation | En chauffage |
|---|---|---|
| Capacité | 57 500 BTU/h (refroidissement net AHRI) | 56 000 BTU/h à 47 °F (8,3 °C); 33 700 BTU/h à 17 °F (-8,3 °C) |
| Efficacité | 13,4 SEER2 et 11,1 EER2 | 6,7 HSPF2 et COP de 3,4 à 47 °F |
Le modèle porte le numéro PH3E60N00S21 et son débit d'air nominal est de 1 920 PCM (pi³/min). Il fonctionne en 208/230 V monophasé, 60 Hz, et utilise le réfrigérant R-454B, un fluide A2L à faible PRP (potentiel de réchauffement planétaire), surveillé par un système de détection de réfrigérant monté à l'usine.
Prévoir la capacité électrique en monophasé
Une maison chauffée à l'électricité a souvent déjà une demande importante : cuisinière, chauffe-eau, plinthes, parfois une borne de recharge. Avant d'ajouter une thermopompe de 5 tonnes et son appoint, il faut connaître les chiffres. Selon le guide YORK, la PH3 de 5 tonnes exige, sans trousse de chauffage, un circuit d'une intensité minimale admissible (MCA) de 43,5 A à 208 V ou de 39,3 A à 230 V, avec une protection maximale (MOP) de 70 A ou de 60 A. Cette protection prend la forme d'un disjoncteur HACR ou d'un fusible temporisé, complétée par un sectionneur installé sur place.
La trousse de chauffage modifie considérablement ces valeurs. À 230 V, en alimentation unique avec une trousse de 20 kW, l'intensité minimale admissible grimpe à 135,1 A et la protection maximale à 150 A. C'est pourquoi nous examinons votre panneau et votre entrée électrique avant de recommander une taille de trousse, et non après.
Dimensionner l'appoint : les trousses 6HK de 5 à 25 kW
La capacité de chauffage d'une thermopompe diminue à mesure que la température extérieure baisse : la PH3 de 5 tonnes passe de 56 000 BTU/h à 47 °F à 33 700 BTU/h à 17 °F. La trousse électrique 6HK, installée dans l'appareil, comble l'écart entre cette capacité et les pertes de chaleur de la maison par temps froid. Voici ce que chaque trousse fournit réellement, selon la tension d'alimentation :
| Trousse | Étages | À 208 V | À 230 V |
|---|---|---|---|
| 5 kW | 1 | 3,6 kW (12 300 BTU/h) | 4,4 kW (15 000 BTU/h) |
| 8 kW | 1 | 5,8 kW (19 700 BTU/h) | 7,1 kW (24 100 BTU/h) |
| 10 kW | 1 | 7,2 kW (24 600 BTU/h) | 8,8 kW (30 100 BTU/h) |
| 15 kW | 2 | 10,8 kW (36 900 BTU/h) | 13,2 kW (45 100 BTU/h) |
| 20 kW | 2 | 14,4 kW (49 200 BTU/h) | 17,6 kW (60 200 BTU/h) |
| 25 kW | 2 | 18 kW (61 500 BTU/h) | 22 kW (75 200 BTU/h) |
Trois points guident notre choix. D'abord, la tension réelle de votre service : à 208 V, une trousse donne nettement moins de chaleur qu'à 230 V. Ensuite, le mode de raccordement : jusqu'à 20 kW, une trousse de câblage à point unique (S1-2SPWK005 à 230 V) peut regrouper l'alimentation, alors que la trousse de 25 kW exige des circuits multiples. Enfin, l'installation : avec les trousses de 20 et de 25 kW, le conduit d'alimentation doit conserver un dégagement de 1 po sur ses trois premiers pieds, et le ventilateur doit respecter la vitesse minimale prescrite par YORK pour chaque trousse. Les trousses à deux étages permettent d'activer l'appoint par paliers plutôt que d'un seul coup.
Pendant l'hiver, côté thermopompe
En mode chauffage, le serpentin extérieur accumule du givre. La PH3 le gère avec une carte de dégivrage sur demande dans laquelle YORK a préchargé des courbes de dégivrage adaptées aux capacités de l'appareil, afin de dégivrer lorsque c'est nécessaire plutôt qu'à intervalles fixes. Quant aux trousses d'appoint, le guide exige qu'elles soient certifiées selon la norme UL 60335-2-40; les modèles 6HK sont offerts avec sectionneur de service intégré, selon la version choisie.
Distribuer 1 920 PCM dans une aire ouverte
Dans un grand espace sans cloisons, l'air doit parcourir de longues distances avant d'atteindre le coin lecture ou la baie vitrée. Le ventilateur intérieur de la PH3 de 5 tonnes est entraîné directement par un moteur ECM de 1 HP, et ses vitesses de refroidissement et de chauffage, réglées en usine, s'ajustent sur place. Nous plaçons les grilles d'alimentation là où les apports et les pertes de chaleur sont les plus grands, près des surfaces vitrées, et nous prévoyons une grille de retour assez grande pour ne pas restreindre le débit. YORK déconseille d'ailleurs de raccorder l'appareil à un réseau dont la résistance, mesurée en pression statique externe, excède 0,8 po CE.
Côté échange thermique, l'air traverse un serpentin intérieur de quatre rangs, entièrement en aluminium. Le serpentin extérieur, le plus grand de la série avec 26,4 pi² de surface frontale, compte deux rangs de tubes en cuivre à rainures internes, garnis d'ailettes en aluminium à surface améliorée.
De l'entrée électrique à la mise en service : l'approche AirGreen
Pour une grande maison, nous abordons le projet dans l'ordre. Pendant l'estimation sur place gratuite, nous mesurons l'aire ouverte, notons la fenestration et l'isolation, inspectons le panneau électrique et évaluons les conduits existants ou à construire. Nous calculons ensuite les gains et les pertes de chaleur pour confirmer que 5 tonnes conviennent, et nous choisissons la trousse 6HK qui complète la thermopompe sans surcharger votre entrée électrique. Nos équipes réalisent l'installation, le raccordement et la mise en service, puis nous assurons l'entretien de l'appareil au fil des saisons.
Notre équipe couvre l'île de Montréal, Laval, Longueuil ainsi que la Rive-Nord et la Rive-Sud. Pour réserver votre estimation sur place gratuite, téléphonez au 514 316-2973 ou envoyez votre demande par le formulaire d'airgreen.ca : un membre de notre équipe communiquera avec vous rapidement.
