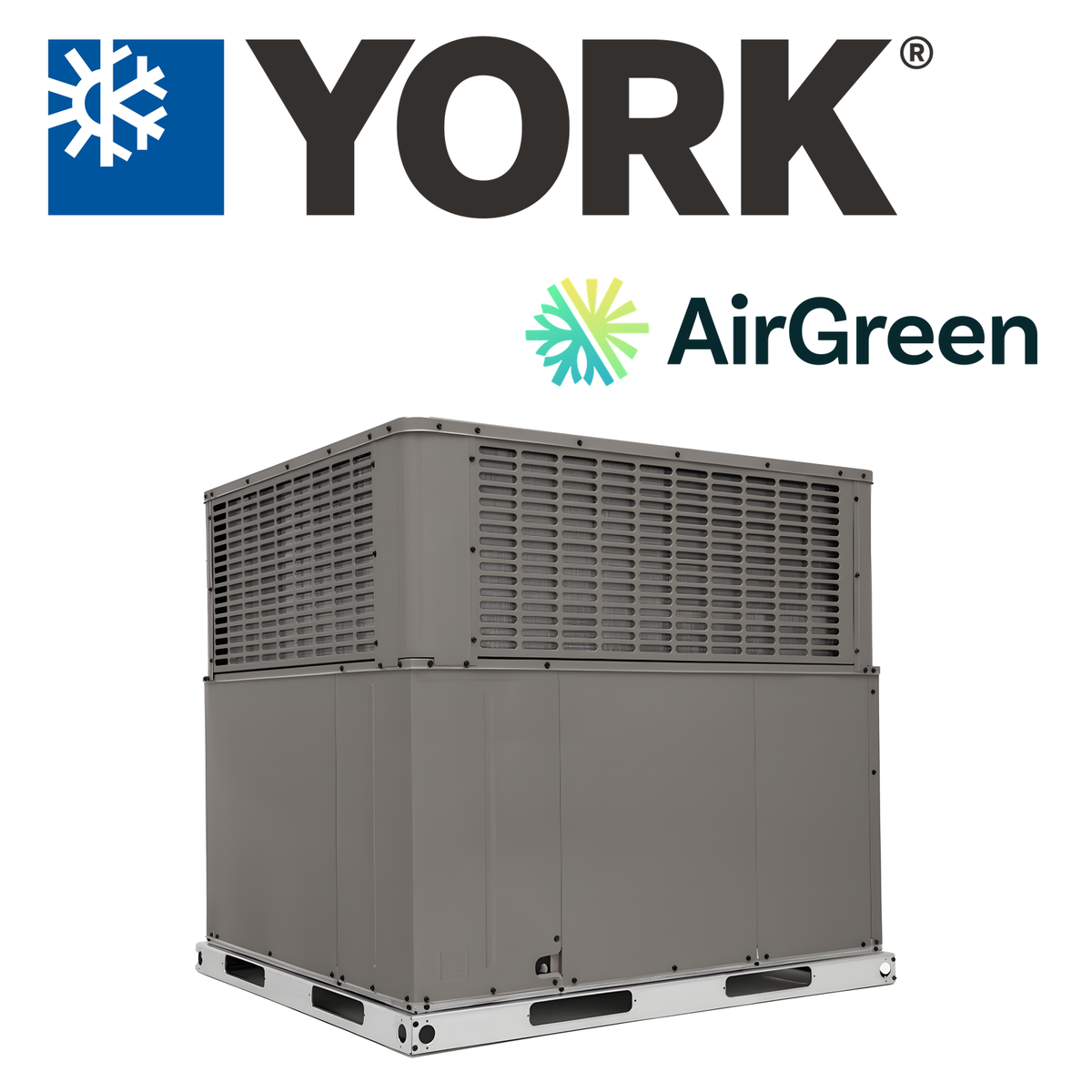

Thermopompe Monobloc York PH3 de 5 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Restaurants, cliniques et salles de montre : 5 tonnes de capacité dans un cabinet compact
Une salle à manger pleine un vendredi soir, une clinique dont la salle d'attente ne désemplit pas, une salle de montre éclairée par des projecteurs derrière une grande vitrine : ces locaux commerciaux légers produisent beaucoup de chaleur et doivent pourtant rester confortables du matin à la fermeture. La thermopompe YORK PH3 de 5 tonnes en version triphasée 208/230 V offre 60 000 BTU/h de capacité nominale dans un cabinet qui ne dépasse pas 45,75 x 51,25 po au sol. Installée sur le toit, elle laisse toute la surface intérieure à vos clients, et son ventilateur à décharge verticale rejette l'air vers le haut, loin de votre terrasse. AirGreen réalise ce type d'installation pour des commerces situés à Montréal, à Laval et à Longueuil, de même que sur la Rive-Nord et la Rive-Sud.
Une charge thermique élevée, calculée avec précision
Dans un restaurant ou une clinique, la chaleur ne vient pas seulement du soleil. Chaque personne présente, chaque luminaire, chaque appareil en marche ajoute sa part, et les occupants apportent aussi de l'humidité. La charge thermique d'un tel local est donc élevée et variable. Les tableaux de performance du guide YORK détaillent la capacité totale et la capacité sensible de la PH3 selon les températures intérieures et extérieures : nous nous en servons pour vérifier que l'appareil retirera à la fois la chaleur et l'humidité de votre local. Si le calcul le confirme, 5 tonnes dans un seul appareil simplifient l'installation; sinon, nous vous proposons une autre configuration.

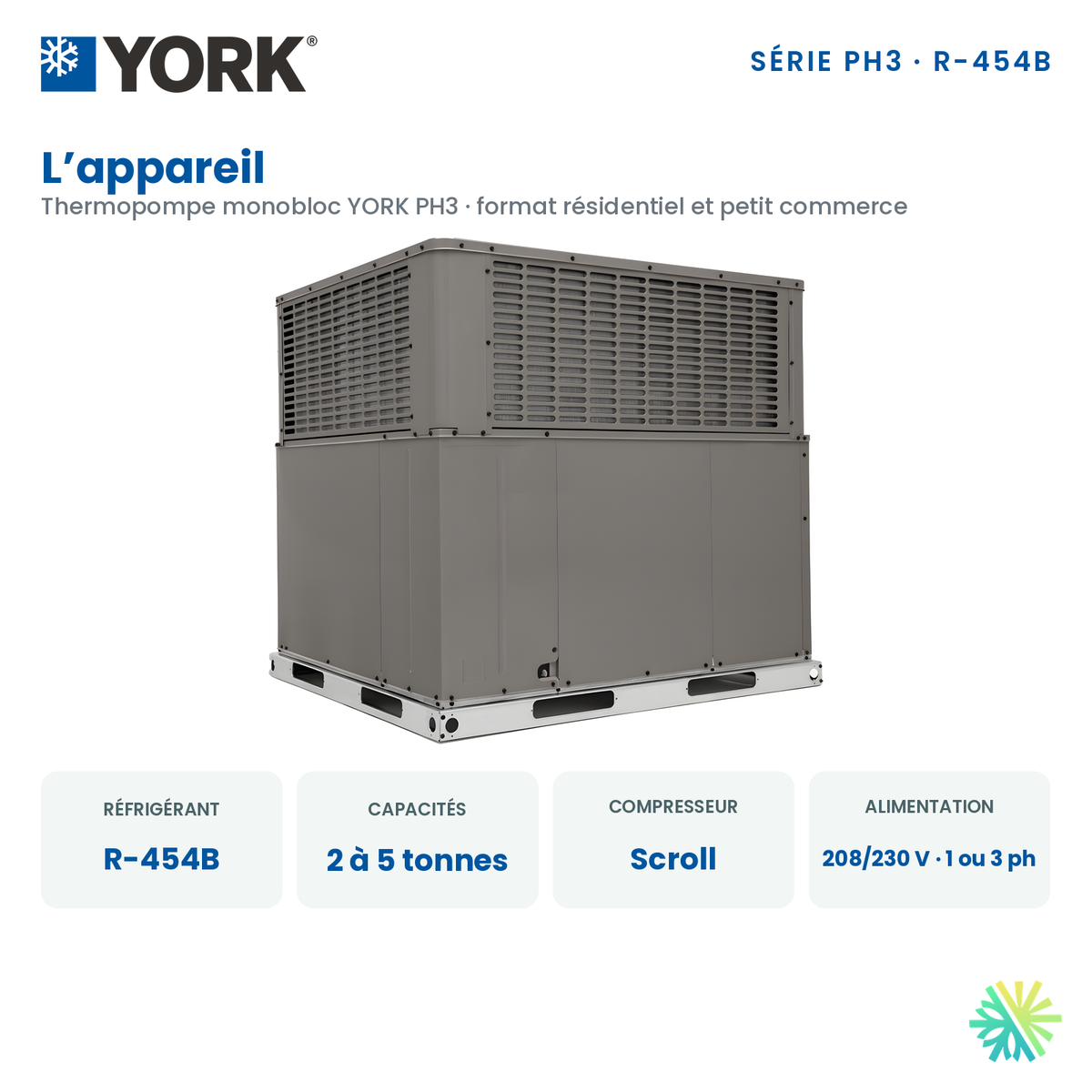

Une thermopompe monobloc regroupe compresseur, serpentins et ventilateur de distribution dans un seul boîtier extérieur. Les conduits d'alimentation et de retour la relient au local, par le bas à travers la base de toit ou par le côté. L'hiver, la même machine chauffe en inversant son cycle, et une trousse électrique peut compléter sa capacité.
Beaucoup d'humidité, donc beaucoup de condensat
Plus l'appareil retire d'humidité, plus il produit d'eau. Sous le serpentin intérieur, un bac anticorrosion et parfaitement étanche recueille et évacue tout le condensat, sans laisser d'eau stagnante; sa conception respecte la norme ASHRAE 62 (ventilation et qualité de l'air intérieur). Le raccord de drain de 3/4 po NPT femelle est fixé rigidement pour un raccordement étanche; nous dirigeons ensuite le drain vers un point d'évacuation approprié sur la toiture.

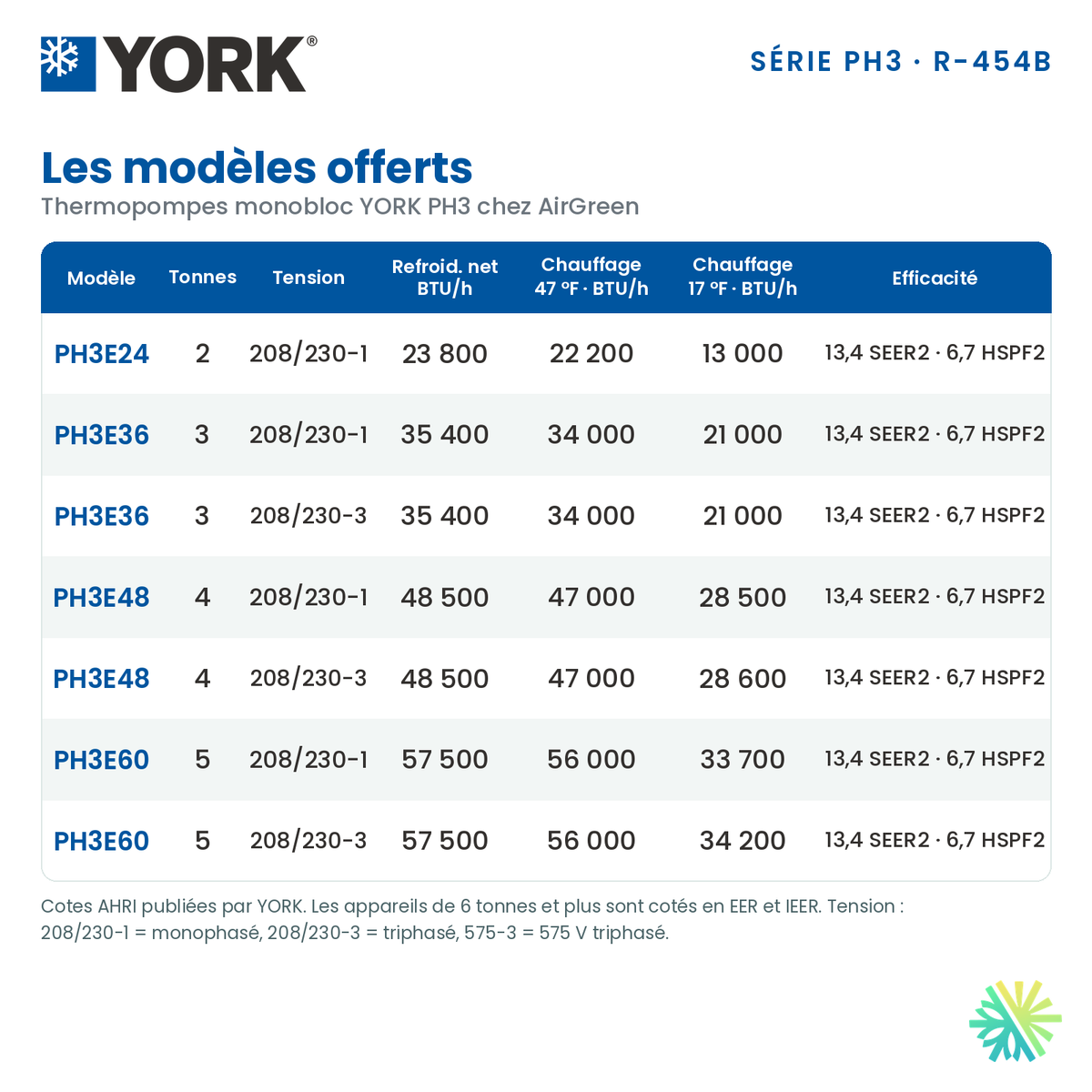

La PH3 de 5 tonnes triphasée en chiffres
| Paramètre | Donnée |
|---|---|
| Numéro de modèle | PH3E60N00S31 (YORK série LX) |
| Capacité de refroidissement net AHRI | 57 500 BTU/h |
| Chauffage à 47 °F (8,3 °C) | 56 000 BTU/h, pour un COP de 3,4 |
| Chauffage à 17 °F (-8,3 °C) | 34 200 BTU/h |
| Efficacité énergétique | EER2 de 11,1, SEER2 de 13,4 et HSPF2 de 6,7 |
| Débit d'air de l'appareil (nominal) | 1 825 PCM (pi³/min) |
| Tension | 208/230 V, triphasé, 60 Hz |
| Encombrement (largeur, profondeur, hauteur) | 45,75 po, 51,25 po et 55 po |
| Poids en fonctionnement | 499 lb |
| Cote sonore (AHRI 270) | 72,0 dBA |
| Réfrigérant | R-454B, classé A2L, avec système de détection (RDS) posé en usine |
Le ventilateur intérieur à entraînement direct est doté d'un moteur ECM de 1 HP. Le serpentin intérieur compte quatre rangs, et le serpentin extérieur, avec 26,4 pi² de surface frontale, est le plus grand de la gamme PH3.
L'installation sur le toit, étape par étape
- Le support. Nous validons la toiture et choisissons la base : une base de toit YORK, approuvée NRCA, haute de 8 ou de 14 po, ou une trousse de transition si une base existante d'une autre génération ou d'un autre fabricant doit être conservée.
- Le levage. L'appareil pèse 504 lb à l'expédition. Ses rails de base périphériques sont percés d'orifices de levage destinés à la grue et protègent le cabinet pendant le transport.
- L'ancrage. L'appareil est arrimé à sa structure au moyen de la trousse de fixation pour toit de YORK, homologuée pour résister aux charges de vent.
- Les raccordements. Les ouvertures verticales se logent entre des poutres standard de 24 po centre à centre. Côté électrique, sans trousse de chauffage, le circuit doit offrir une intensité minimale admissible de 29,5 A, protégé à 45 A au plus par disjoncteur HACR ou fusible temporisé, avec un sectionneur installé sur place.
- La mise en service. Nous vérifions les dégagements, dont 36 po au-dessus du ventilateur à décharge verticale, puis réglons les vitesses du ventilateur intérieur en fonction de votre réseau de conduits.
Air neuf, économiseur et contrôle du CO2
Un local densément occupé a besoin d'air extérieur. Pour la PH3, YORK offre des économiseurs intégrés modulants, en version verticale ou horizontale, qui peuvent fonctionner en même temps que la climatisation mécanique. Leurs volets à lames indépendantes affichent un taux de fuite inférieur à 1 %, et l'ensemble comprend un capuchon avec grillage anti-oiseaux et une sonde de température. Des sondes d'enthalpie simple ou double améliorent la gestion de l'air extérieur, et des trousses de détection du CO2, montées dans le conduit, sur l'appareil ou au mur, commandent l'économiseur lorsque le CO2 dépasse les limites préréglées. Pour des besoins plus simples, un volet manuel ou motorisé fournit de 0 à 50 % d'air extérieur. Un détail technique que nous vérifions : selon YORK, si la résistance du conduit de retour est inférieure à 0,25 po CE, l'appareil livre moins d'air lorsque l'économiseur fonctionne entièrement à l'air extérieur.
Climatiser même par temps frais
Une salle bondée peut demander de la climatisation au printemps ou à l'automne. En configuration standard, la PH3 climatise jusqu'à une température extérieure de 55 °F (12,8 °C). La trousse basse température ambiante offerte par YORK permet de prolonger le fonctionnement en climatisation jusqu'à 0 °F (-17,8 °C).
Chauffage d'appoint en triphasé
Pour ce modèle, les trousses 6HK triphasées vont de 10 à 25 kW. La trousse de 25 kW chauffe en deux étages et fournit 22 kW à 230 V, soit 75 200 BTU/h, ou 18 kW à 208 V. Celles de 20 et 25 kW intègrent leurs propres disjoncteurs, et la trousse de câblage à point unique S1-2SPWK035 permet de n'amener qu'une seule alimentation à l'appareil. Avec la trousse de 25 kW en alimentation unique, l'intensité minimale admissible passe à 92,0 A à 208 V ou à 98,7 A à 230 V, pour une protection maximale de 110 A : votre électricien doit le savoir avant de préparer l'entrée.
Votre projet commercial, piloté par AirGreen
Dans un commerce, chaque journée de travaux compte. Nous préparons donc tout en amont. L'estimation sur place gratuite nous permet d'évaluer votre local, son occupation, ses équipements, le réseau de conduits, la toiture et le service électrique triphasé. Nous calculons la charge, recommandons les options utiles, comme l'économiseur ou la trousse d'appoint, et planifions le levage avec vous. Nos équipes installent, raccordent et mettent en service l'appareil avec rapidité et efficacité, puis nous pouvons assurer l'entretien régulier de votre équipement.
Restaurateurs, cliniques et commerçants, que vous soyez à Montréal, à Laval, à Longueuil ou sur l'une des deux rives, Rive-Nord ou Rive-Sud : appelez-nous au 514 316-2973 ou faites votre demande sur airgreen.ca pour obtenir votre estimation sur place gratuite et une proposition détaillée.
