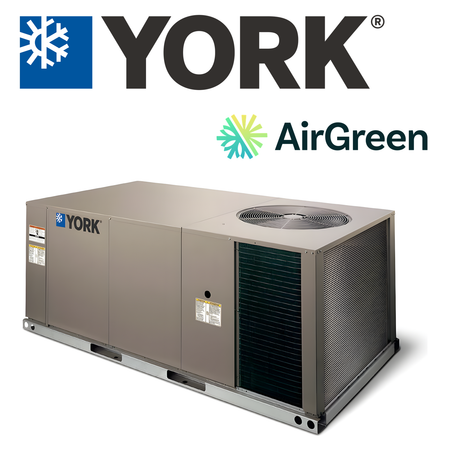

Thermopompe Monobloc York WN de 3 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Une unité de toit commerciale de 3 tonnes, sans passer au triphasé

Dans bien des petits bâtiments commerciaux de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud, l'entrée électrique est monophasée. C'est souvent le cas d'un dépanneur de quartier, d'un bureau de professionnel, d'un salon de services ou d'un petit local sur une rue commerciale. Cette thermopompe monobloc YORK de la série WN vous permet d'installer une unité de toit commerciale de 3 tonnes directement sur cette alimentation, en 208/230 V monophasé, sans entreprendre de travaux pour obtenir le triphasé. Chez AirGreen, nous l'évaluons, l'installons, la mettons en service et l'entretenons.

Le monophasé, une réalité fréquente dans les petits locaux

Faire amener le triphasé dans un petit local est un chantier à part entière, avec ses coûts et ses délais. Dans la série KE/WN, YORK offre justement la tension 208/230-1-60 pour les formats de 3, 4 et 5 tonnes. Le modèle de 3 tonnes présenté ici convient aux espaces de taille modeste qui ont besoin d'un appareil robuste de calibre commercial, avec un cabinet en acier galvanisé, une base sur rails et un contrôle électronique complet.

Tout le système dans un seul boîtier, raccordé à vos conduits

Une thermopompe monobloc réunit dans un même boîtier extérieur le compresseur scroll, le serpentin extérieur, le serpentin intérieur, le ventilateur extérieur et le ventilateur de soufflage. L'appareil repose sur le toit, sur une base de toit, ou encore sur une dalle au sol, et se raccorde directement aux conduits d'alimentation et de retour du local. Rien ne s'installe à l'intérieur : pas de fournaise dans l'arrière-boutique, pas de serpentin dans le plafond, pas de tuyauterie frigorifique à faire passer dans les murs. Pour un commerce où chaque pied carré sert à la vente, c'est un gain d'espace immédiat. Chaque unité est aussi entièrement chargée, câblée, tuyautée et testée en usine, ce qui simplifie l'installation au chantier.

Fiche technique du modèle WN036C00B1AAAAA1A1

• Capacité nominale : 3 tonnes (36 000 BTU/h)
• Refroidissement net AHRI : 38 000 BTU/h, EER2 de 11,4
• Chauffage à 47 °F (8,3 °C) : 36 000 BTU/h, COP de 3,3
• Chauffage à 17 °F (-8,3 °C) : 21 000 BTU/h, COP de 2,1
• Efficacité saisonnière : 13,4 SEER2 et 6,7 HSPF2 (14,0 SEER et 8,0 HSPF selon l'ancienne méthode de cotation, tel que publié par YORK)
• Débit d'air nominal : 1 250 PCM
• Alimentation : 208/230 V monophasé, 60 Hz (tension appliquée de 187 à 252 V)
• Dimensions (largeur x longueur x hauteur) : 44,88 x 82,25 x 32,63 po
• Poids en fonctionnement : 610 lb
• Niveau sonore extérieur (norme AHRI 270) : 83 dB(A)
• Réfrigérant : R-454B, un réfrigérant A2L à faible potentiel de réchauffement planétaire

Ce que votre panneau électrique doit prévoir

Selon les tableaux électriques du guide technique YORK, cette unité (ventilateur intérieur standard à courroie, sans prise de courant alimentée) demande une intensité admissible minimale du circuit (MCA) de 26,3 A, avec un fusible ou un disjoncteur d'au plus 35 A, lorsqu'aucune trousse de chauffage électrique n'est ajoutée.

Le chauffage électrique d'appoint change le calcul. Les trousses compatibles avec ce modèle en monophasé vont de E05 à E20, soit de 5 à 20 kW. Avec la plus grosse, la MCA atteint 121,8 A à 208 V et 136,7 A à 230 V. YORK précise aussi que les éléments sont cotés à leur tension nominale : branchés à 208 V, ils fournissent environ 75 % de leur capacité nominale. Avant de choisir la trousse, nous vérifions donc la capacité de votre entrée électrique, l'espace disponible dans le panneau et la tension réellement mesurée au bâtiment. Le sectionneur, fourni au chantier, s'installe à l'emplacement clairement identifié par le fabricant sur le cabinet.

Un contrôle autonome, simple à utiliser au quotidien

La version offerte ici utilise le contrôle Smart Equipment en mode autonome. Il fonctionne avec un thermostat conventionnel raccordé à un bornier à vis ou avec une sonde de zone, sans système de gestion du bâtiment. Des sondes installées en usine mesurent l'air soufflé, l'air de retour et l'air extérieur. L'écran ACL intégré, avec sa manette de navigation, affiche l'état de l'appareil, le mode en cours, ces températures et les codes de défaut.

Le port USB permet la journalisation des données, la lecture des défauts actuels et passés, les mises à jour du logiciel ainsi que des rapports d'autotest et de démarrage. La carte conserve les cinq dernières alarmes, même après une coupure de courant. Elle applique aussi la logique « trois fois, puis arrêt » : les pressostats haute et basse pression et les protections antigel doivent se déclencher trois fois en deux heures avant que le compresseur soit verrouillé, ce qui évite un appel de service pour un déclenchement isolé. Un délai anti-cycles courts et des durées de marche minimales programmables protègent le compresseur lorsque la porte du commerce s'ouvre et se ferme toute la journée.

Autre avantage pour un dépanneur, dont les comptoirs réfrigérés dégagent de la chaleur même au printemps : le contrôle basse température intégré permet au compresseur de climatiser jusqu'à 0 °F (-17,8 °C) extérieur, sans accessoire supplémentaire.

La configuration livrée et l'autre option d'usine

Le modèle WN036C00B1AAAAA1A1 est livré avec un ventilateur intérieur à entraînement par courroie (pression statique standard), le détecteur de réfrigérant RDS, le contrôle Smart Equipment autonome, des serpentins standard et des filtres jetables de 1 po, sans économiseur ni capteur optionnel. Le RDS surveille la présence de R-454B dans le cabinet : en cas de fuite, il déclenche une alarme et lance automatiquement une séquence de dilution.

YORK fabrique aussi, toujours en monophasé, le WN036C00B1CAACA1A1. Cette configuration ajoute un économiseur (sans registre de décharge barométrique) et la carte de communication BACnet MS/TP, Modbus ou N2. L'économiseur peut faire entrer jusqu'à 100 % d'air extérieur pour rafraîchir le local sans compresseur quand la météo s'y prête. Nous confirmons la bonne configuration lors de l'estimation, selon vos besoins de ventilation et l'usage de votre local.

Conseils d'installation pour un petit toit commercial

• Base de toit : les bases YORK de 8 po ou de 14 po, conformes aux exigences de la NRCA, s'emboîtent à l'intérieur des rails de base et comprennent une latte de clouage et des supports de conduits.
• Conduits : le raccordement se fait par le dessous, à travers la base de toit, ou à l'horizontale à l'arrière, en retirant simplement les panneaux prévus à cet effet.
• Dégagements : prévoyez 72 po libres au-dessus de l'appareil pour la décharge d'air du condenseur, sans avant-toit ni obstacle.
• Condensat : pour limiter le gel du drain en hiver, YORK propose en option un raccord de drain par le dessous, qui passe à l'intérieur de la base de toit.
• Filtres : trois filtres à remplacer (deux de 15 x 20 po, un de 14 x 25 po) ; comme la glissière accepte aussi une épaisseur de 2 po, des filtres plissés plus épais peuvent être installés plus tard sans modification.
• Chauffage : comme toute thermopompe air-air, la capacité baisse avec le froid, de 36 000 BTU/h à 47 °F à 21 000 BTU/h à 17 °F. La trousse électrique prend le relais ; nous la dimensionnons selon les pertes de chaleur réelles de votre local.

Votre petit commerce entre bonnes mains avec AirGreen

Tout commence par une estimation sur place gratuite. Nous relevons l'état du toit et des conduits, vérifions l'entrée électrique monophasée, calculons les charges de chauffage et de climatisation, puis vous proposons la trousse d'appoint et la configuration d'usine qui conviennent. Nos équipes s'occupent ensuite de la livraison, du levage, des raccordements et de la mise en service, puis de l'entretien saisonnier : filtres, serpentins, courroie et lecture des alarmes enregistrées par le contrôle.

AirGreen inc. est un entrepreneur CVAC montréalais qui vend et installe les équipements qu'il recommande. Que votre commerce soit à Montréal, à Laval, à Longueuil, sur la Rive-Nord ou sur la Rive-Sud, composez le 514 316-2973 ou passez par le formulaire sur airgreen.ca pour réserver votre estimation sur place gratuite. Vous recevrez rapidement une soumission claire et détaillée.
