Thermopompe Monobloc York WN de 3 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Une unité de toit qui parle le langage de votre système de gestion du bâtiment

Une suite de bureaux au deuxième étage d'un immeuble commercial, une vitrine sur une artère achalandée, un cabinet de professionnels dans un petit centre commercial : ces locaux sont souvent alimentés en triphasé 208/230 V et, dans bien des cas, reliés à un système de gestion du bâtiment. Cette thermopompe monobloc YORK WN de 3 tonnes arrive de l'usine avec le contrôle Smart Equipment et sa carte de communication BACnet MS/TP, Modbus ou N2. Le gestionnaire la voit et la pilote comme le reste de ses équipements. AirGreen l'installe et la met en service à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.

Une carte, trois protocoles de communication

Sur ce modèle, la carte de communication est installée en usine. Elle ajoute à toutes les fonctions du contrôle Smart Equipment une passerelle BACnet MS/TP, qui peut être programmée en Modbus ou en N2. Concrètement, l'unité s'intègre au réseau déjà en place dans l'immeuble plutôt que de fonctionner en vase clos. Pour un propriétaire qui gère plusieurs locataires, c'est la possibilité de suivre les unités de toit depuis le poste de gestion et d'harmoniser leurs horaires avec ceux de l'immeuble.

Le mode occupé se commande par le thermostat ou par le système de gestion. Les cartes Smart Equipment quittent l'usine avec un cavalier entre les bornes R et OCC ; tant qu'il est en place, l'unité reste en mode occupé en permanence. Nos techniciens le retirent à la mise en service pour que vos horaires d'occupation soient réellement respectés. Le bornier comprend aussi une borne OCC, qui reçoit du thermostat le signal d'occupation, et une borne X, qui transmet les états d'erreur aux thermostats compatibles pour affichage.

Ce que le gestionnaire voit et ce qu'il peut régler

• Des sondes d'air soufflé, d'air de retour et d'air extérieur installées en usine, sans filage additionnel au chantier.
• Un écran ACL intégré, avec manette et boutons, qui affiche l'état de l'unité, le mode en cours, les températures et les codes de défaut.
• Un port USB pour la journalisation des données, l'historique des défauts, les mises à jour du logiciel et les rapports d'autotest et de démarrage.
• Des fonctions de suivi de la consommation d'énergie qui permettent d'ajuster le fonctionnement selon les heures et le taux d'occupation.
• Des délais de ventilateur au démarrage et à l'arrêt entièrement programmables, réglés séparément pour le chauffage et le refroidissement.
• Une option de verrouillage des compresseurs lorsque la température extérieure est basse, et un refroidissement mécanique possible jusqu'à 0 °F (-17,8 °C) grâce au contrôle basse température intégré.
• La mémoire des cinq dernières alarmes, conservée même lors d'une coupure de courant.

Le principe monobloc, vu depuis une suite de bureaux

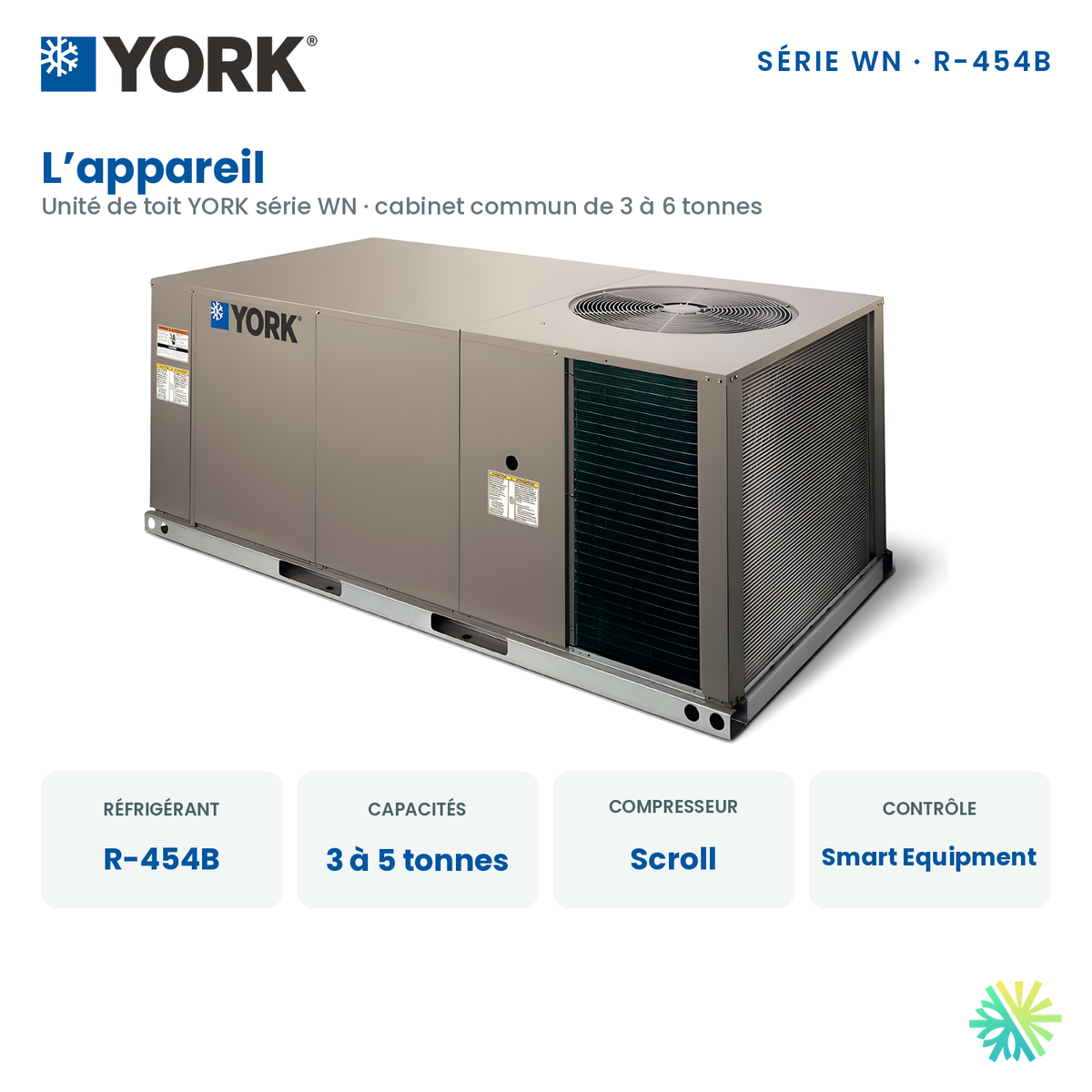

Une thermopompe monobloc regroupe le compresseur scroll, les deux serpentins et les deux ventilateurs dans un boîtier unique installé à l'extérieur, généralement sur le toit. Elle se raccorde aux conduits d'alimentation et de retour qui desservent les postes de travail, la salle de réunion ou l'aire de vente. Pour vos occupants, cela signifie un plafond libre de tout équipement mécanique et un entretien fait sur le toit, sans déranger les employés ni la clientèle. Des prises de mesure de la performance du ventilateur, situées à l'extérieur du cabinet, permettent même de vérifier le débit d'air sans retirer de panneau.

Données techniques du modèle WN036C00B2AAACA1A1

Alimentation triphasée : les chiffres pour votre électricien

D'après les tableaux électriques YORK, ce modèle à ventilateur standard à courroie, sans prise de courant alimentée, demande une MCA (intensité admissible minimale du circuit) de 20,8 A et un fusible ou un disjoncteur d'au plus 30 A sans chauffage électrique. Les trousses d'appoint compatibles vont de E05 à E20 ; avec la trousse E20, la MCA passe à 75,9 A en 208 V et à 84,6 A en 230 V. En 208/230 V, les trousses de 16 kW et plus fonctionnent en deux étages, et toutes sont câblées pour une alimentation en un seul point. La tension appliquée admissible va de 187 à 252 V.

YORK propose aussi en usine un moniteur de phases qui arrête l'appareil en cas de défaut de phase pour éviter de l'endommager, un pressostat de filtre encrassé et des détecteurs de fumée. Ces capteurs ne font pas partie de la configuration présentée ici ; nous vous indiquons lesquels sont pertinents pour votre immeuble.

Trois configurations d'usine en triphasé

Offert sur cette page, le WN036C00B2AAACA1A1 mise sur la communication : carte BACnet / Modbus / N2 et détecteur de réfrigérant RDS installés en usine, ventilateur de soufflage à courroie (pression statique standard), serpentins standard et filtres jetables de 1 po, mais aucun économiseur. YORK fabrique deux variantes triphasées :

• WN036C00B2CAACA1A1 : ajoute un économiseur (sans registre de décharge barométrique), avec registres à faible fuite AMCA de classe 1A et jusqu'à 100 % d'air extérieur.
• WN036C00B2CBACA1A1 : ajoute le même économiseur ainsi qu'un sectionneur installé en usine, en plus du RDS.

Dans ces deux versions, l'économiseur est entièrement intégré au contrôle Smart Equipment, qui gère le passage entre le refroidissement mécanique et l'air extérieur. Nous confirmons la bonne configuration lors de l'estimation, après avoir examiné vos besoins d'air neuf et votre architecture de contrôle.

Réussir l'installation dans un immeuble occupé

Nous planifions le levage par grue grâce aux trous de levage des rails de base pleine longueur, et nous coordonnons la mise en réseau avec votre intégrateur de contrôle. Les raccordements de conduits se font par le dessous ou à l'horizontale, même avec économiseur. Le filage d'alimentation électrique et celui de commande entrent par des ouvertures distinctes, sur le côté ou par le dessous, ce qui limite les percements de toiture.

Le ventilateur à courroie comprend une poulie motrice à pas réglable : à la mise en service, nous ajustons le débit d'air selon la pression statique réelle de vos conduits. En hiver, la thermopompe chauffe d'abord la suite, avec 36 000 BTU/h à 47 °F (8,3 °C) et 21 000 BTU/h à 17 °F (-8,3 °C). Quand la demande dépasse ce qu'elle peut fournir, la trousse électrique complète l'apport de chaleur. Nous la dimensionnons à partir des pertes de chaleur réelles, en tenant compte de la fenestration d'une vitrine et des horaires programmés dans le système de gestion.

AirGreen, votre équipe CVAC pour les bureaux et les commerces

Notre estimation sur place gratuite comprend le relevé du toit, la vérification de l'alimentation triphasée, le calcul des charges et l'examen de votre système de gestion du bâtiment avec votre intégrateur. Nos équipes installent, raccordent et mettent en service l'unité, puis assurent son entretien planifié.

Pour une suite de bureaux ou une vitrine à Montréal, à Laval, à Longueuil, sur la Rive-Nord ou sur la Rive-Sud, joignez-nous au 514 316-2973 ou écrivez-nous par le formulaire sur airgreen.ca. Un membre de notre équipe vous rappelle rapidement pour fixer la visite.
