Thermopompe Monobloc York WN de 4 Tonnes | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Le confort d'une salle qui se remplit et se vide au fil de la semaine
Une salle communautaire, un lieu de culte ou le local d'un organisme vit au rythme de ses activités : presque vide un mardi après-midi, pleine à craquer pour un souper-bénéfice, une célébration ou une assemblée. Beaucoup de ces bâtiments, à Montréal, à Laval, à Longueuil, sur la Rive-Nord comme sur la Rive-Sud, n'ont qu'une entrée électrique monophasée. Cette thermopompe monobloc YORK WN de 4 tonnes fonctionne en 208/230 V monophasé et son contrôle Smart Equipment intègre des protections qui ménagent le compresseur malgré ces variations. AirGreen l'installe, la programme selon votre horaire et l'entretient.
Une occupation variable, des réglages qui suivent
Quand une salle se remplit, la température monte vite ; quand elle se vide, la demande chute. Sans protection, le compresseur risquerait de démarrer et de s'arrêter à répétition. Le contrôle intègre un délai anti-cycles courts et des durées de marche minimales programmables qui protègent le compresseur contre ces cycles trop brefs. Pour les essais, nos techniciens peuvent contourner temporairement ce délai d'une simple pression sur un bouton.
Les délais de ventilateur à la mise en marche et à l'arrêt sont entièrement programmables, et ceux du chauffage sont indépendants de ceux du refroidissement. Chaque unité quitte l'usine avec des valeurs par défaut adaptées à sa configuration ; nous les ajustons ensuite au volume de votre salle et à l'emplacement des grilles de diffusion. Le mode occupé, lui, se commande par le thermostat : sa sortie OCC indique à l'unité quand la salle est occupée selon l'horaire programmé.
Ce que nous programmons à la mise en service
- Le retrait du cavalier installé en usine entre les bornes R et OCC, afin que l'horaire d'occupation du thermostat soit réellement pris en compte.
- Les délais de ventilateur en chauffage et en refroidissement, selon la hauteur de la salle et l'emplacement des grilles.
- Les durées de marche minimales du compresseur.
- Le point de consigne de l'économiseur et, au besoin, le verrouillage du compresseur quand l'air extérieur suffit à rafraîchir.
- La vérification du débit d'air et du fonctionnement de la trousse de chauffage électrique.
De l'air neuf pour les grands rassemblements
La configuration WN048C00B1CAACA1A1 présentée ici comprend un économiseur installé en usine, sans registre de décharge barométrique. Il peut introduire jusqu'à 100 % d'air extérieur : quand la salle est pleine et que l'air du dehors est frais, il rafraîchit sans faire tourner le compresseur. Ses registres à faible fuite AMCA 511 de classe 1A et ses moteurs modulants à rappel par ressort sont entièrement gérés par le contrôle Smart Equipment. Pour une salle très fréquentée, une sonde de CO2 installée au chantier peut prendre automatiquement la priorité sur la commande de l'économiseur lorsque le taux de CO2 dépasse les limites réglées. Un registre de décharge barométrique peut aussi être ajouté pour éviter la surpression.
Pour le reste, l'appareil est équipé d'usine du détecteur de réfrigérant RDS et de la carte de communication BACnet MS/TP, Modbus ou N2 ; son ventilateur de soufflage est entraîné par courroie (pression statique standard), ses serpentins sont de fabrication standard et ses filtres jetables font 1 po d'épaisseur. En monophasé, nous n'offrons que cette configuration pour le 4 tonnes, et nous validons avec vous, à l'estimation, qu'elle répond aux besoins de votre bâtiment.
Un réfrigérant surveillé en permanence
Le R-454B est un réfrigérant A2L, c'est-à-dire légèrement inflammable, à faible potentiel de réchauffement planétaire. Dans un lieu qui accueille le public, le détecteur de réfrigérant RDS livré avec l'unité assure une surveillance continue. Ses capteurs, raccordés au contrôle, déclenchent une alarme dès qu'ils détectent dans le cabinet une concentration correspondant à 25 % de la limite inférieure d'inflammabilité, puis lancent automatiquement une séquence de dilution. Cette protection s'ajoute aux pressostats haute et basse pression, aux protections antigel et à la protection interne du compresseur.
Un seul boîtier, sur le toit ou au sol
Une thermopompe monobloc loge le compresseur scroll, les serpentins et les ventilateurs dans un même cabinet extérieur, raccordé aux conduits d'alimentation et de retour de la salle. Aucun équipement mécanique n'encombre le sous-sol ou la sacristie. Si le toit est en pente, comme c'est souvent le cas d'une église, l'unité peut reposer sur une dalle au sol ou sur des poutres d'acier ; les raccordements de conduits se font alors à l'horizontale, par l'arrière.

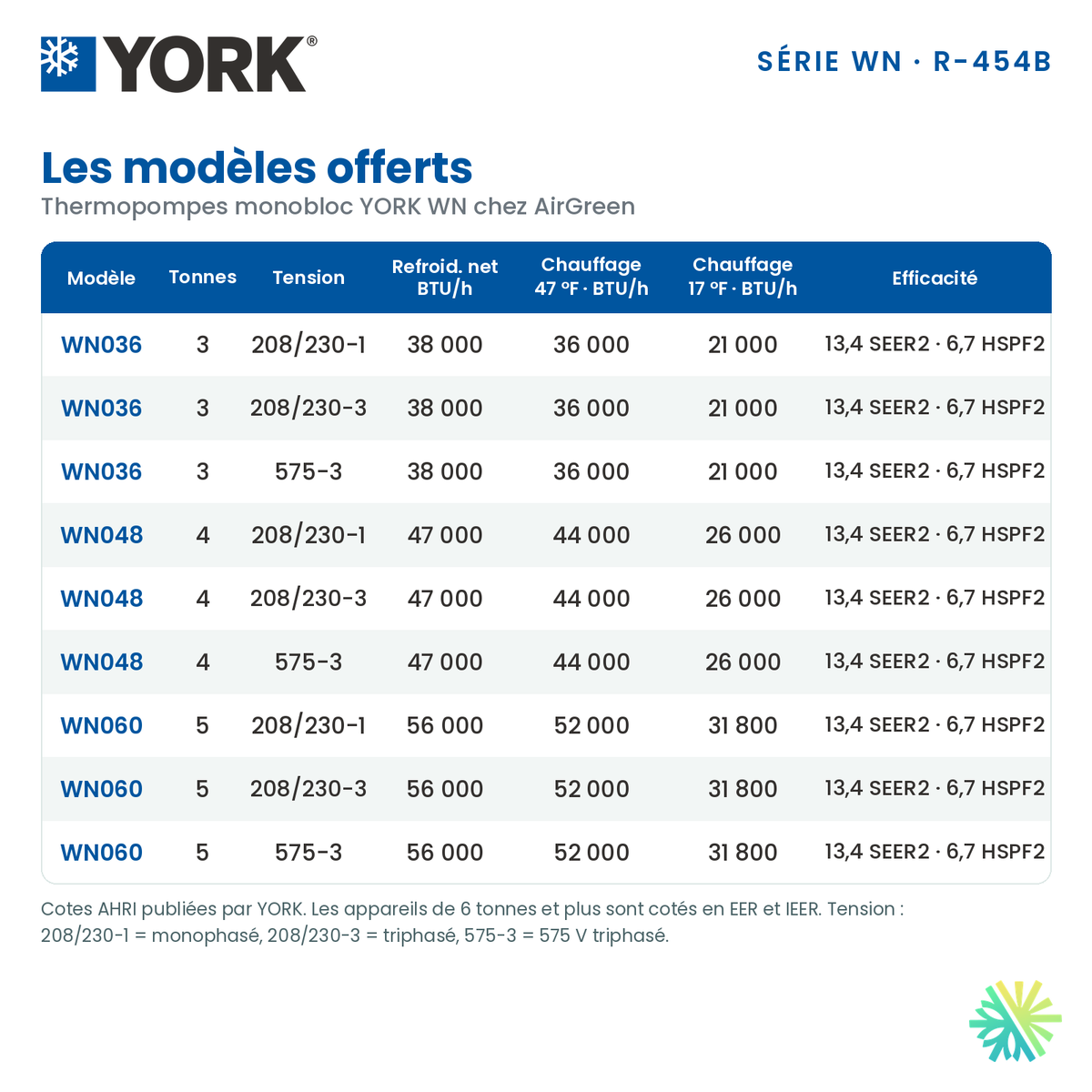

Caractéristiques du modèle
Performances
- Capacité nominale : 4 tonnes (48 000 BTU/h)
- Refroidissement net AHRI : 47 000 BTU/h, EER2 de 11,2
- Chauffage à 47 °F (8,3 °C) : 44 000 BTU/h, COP de 3,0
- Chauffage à 17 °F (-8,3 °C) : 26 000 BTU/h, COP de 2,05
- 13,4 SEER2 et 6,7 HSPF2 ; 14,0 SEER et 8,0 HSPF, tel que publié par YORK
- Débit d'air nominal : 1 450 PCM
Installation
- Alimentation : 208/230 V monophasé, 60 Hz (tension appliquée de 187 à 252 V)
- Dimensions (largeur x longueur x hauteur) : 44,88 x 82,25 x 32,63 po
- Poids en fonctionnement : 616 lb
- Réfrigérant : R-454B, réfrigérant A2L à faible potentiel de réchauffement planétaire
Monophasé et chauffage d'appoint : les calculs à faire
D'après les tableaux électriques YORK, ce modèle demande une intensité admissible minimale du circuit (MCA) de 37,5 A et un fusible ou un disjoncteur d'au plus 50 A sans chauffage électrique. En monophasé, YORK offre pour ce format les trousses E05 à E20 ; avec la E20, la MCA atteint 133 A en 208 V et 147,9 A en 230 V. YORK exige aussi un débit d'air minimal de 1 200 PCM avec le chauffage électrique. Comme la capacité de la thermopompe passe de 44 000 BTU/h à 47 °F à 26 000 BTU/h à 17 °F, le choix de la trousse découle d'un calcul de pertes de chaleur, confronté à la capacité de votre entrée électrique.
Discrétion et voisinage
YORK ne publie pas de cote sonore AHRI 270 pour le format de 4 tonnes. Le compresseur comporte toutefois une isolation interne sur ressorts et une insonorisation qui réduisent les vibrations et le bruit, et il repose sur un support indépendant isolé. Le ventilateur extérieur souffle à la verticale. Nous choisissons l'emplacement en tenant compte des fenêtres de la salle et des maisons voisines.
Un entretien simple pour un bâtiment géré par des bénévoles
L'écran ACL affiche l'état de l'unité et les codes de défaut, et la carte conserve les cinq dernières alarmes, même après une coupure de courant. La logique « trois fois, puis arrêt » évite qu'un déclenchement isolé d'un pressostat ne verrouille le compresseur. Lors de nos visites, nous remplaçons les filtres (deux de 15 x 20 po et un de 14 x 25 po), nettoyons les serpentins, vérifions la courroie et l'économiseur, puis consultons l'historique des défauts par le port USB.
Confiez le confort de votre salle à AirGreen
La première visite est une estimation sur place gratuite : nous examinons le toit ou l'emplacement au sol, l'entrée monophasée et les conduits, puis nous calculons les charges selon l'occupation réelle de la salle. Nos équipes installent, programment et mettent en service l'appareil, puis en assurent l'entretien.
Comités, conseils de fabrique et organismes de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud peuvent nous joindre au 514 316-2973 ou par le formulaire sur airgreen.ca. Nous répondons rapidement et remettons une soumission claire, facile à présenter à votre conseil d'administration.
