Thermopompe Monobloc York WN de 5 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Une salle pleine, une cuisine active : 5 tonnes et 1 900 PCM pour suivre le rythme

Un restaurant à l'heure du dîner, une boutique un samedi de soldes, une salle de montre où la clientèle se succède : dans ces commerces, l'occupation fait rapidement grimper la température et l'humidité. Cette thermopompe monobloc YORK WN de 5 tonnes, alimentée en triphasé 208/230 V, déplace 1 900 PCM et offre 56 000 BTU/h de refroidissement net. Avec les versions équipées d'un économiseur, elle profite aussi de l'air frais du printemps et de l'automne pour rafraîchir sans compresseur. AirGreen l'installe dans les restaurants et les commerces de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud.

Tout l'équipement sur le toit, rien dans la salle

Une thermopompe monobloc regroupe dans un seul cabinet extérieur le compresseur scroll, les serpentins, le ventilateur du condenseur et le ventilateur de soufflage. Installée sur le toit du commerce, elle se raccorde aux conduits de soufflage et de retour de la salle, par le dessous ou à l'horizontale. Aucune fournaise ni aucun serpentin n'occupe la réserve, la cuisine ou le faux plafond, et nos techniciens font l'entretien sur le toit, sans interrompre le service. En hiver, la même unité chauffe par thermopompe, avec une trousse électrique d'appoint installée au chantier.

Chaleur sensible et chaleur latente : pourquoi une salle bondée est exigeante

Chaque client dégage de la chaleur, mais aussi de l'humidité. Dans un restaurant, la cuisson, le lave-vaisselle et les portes qui s'ouvrent sans arrêt ajoutent encore de la vapeur d'eau. Cette humidité forme la charge latente : si l'appareil ne l'extrait pas, la salle reste moite même quand le thermostat affiche la bonne température. Le serpentin intérieur de ce modèle compte quatre rangs, avec une surface frontale de 5,06 pi², 13 ailettes au pouce et un détendeur thermostatique : un serpentin conçu pour refroidir et déshumidifier l'air qui le traverse.

YORK publie des tableaux détaillés de capacité totale et de capacité sensible selon le débit d'air et les conditions intérieures. Nous nous en servons pour régler le ventilateur à courroie, grâce à sa poulie motrice à pas réglable, au débit qui convient à votre salle : un débit bien choisi équilibre le refroidissement de l'air et l'extraction de l'humidité. C'est un réglage que nous faisons à la mise en service, mesures à l'appui, grâce aux prises de mesure de la performance du ventilateur situées à l'extérieur du cabinet.

L'économiseur, pour rafraîchir gratuitement en mi-saison

Même en avril ou en octobre, une salle pleine et une cuisine en marche demandent souvent du refroidissement. L'économiseur ouvre alors les registres d'air extérieur, jusqu'à 100 %, pendant que ceux du retour se ferment, et laisse l'air frais faire le travail du compresseur. Le fonctionnement simultané de l'économiseur et du compresseur est aussi possible lorsque l'air extérieur ne suffit pas à lui seul. Le passage d'un mode à l'autre est réglé par la température sèche extérieure ; des trousses d'enthalpie simple ou double, installées au chantier, permettent de tenir compte de l'humidité de l'air extérieur, un atout pour une salle où la charge latente est forte.

Le modèle présenté sur cette page n'en comporte pas. YORK fabrique en usine deux autres versions triphasées de ce format :

Les trois comprennent un ventilateur à courroie (pression statique standard), le détecteur de réfrigérant RDS, des serpentins standard et des filtres jetables de 1 po. Le choix final se fait avec vous : AirGreen confirme la configuration la mieux adaptée lors de l'estimation. Si vous choisissez l'économiseur, nous prévoyons aussi l'évacuation de l'air en surplus : registre de décharge barométrique ou extraction motorisée, cette dernière exigeant un raccordement des conduits par le dessous. YORK précise qu'avec 100 % d'air extérieur, la perte de charge de l'économiseur augmente, et que si la résistance du conduit de retour est inférieure à 0,25 po de colonne d'eau, l'unité livre moins de débit en plein mode économiseur ; nous en tenons compte dans le calcul des conduits.

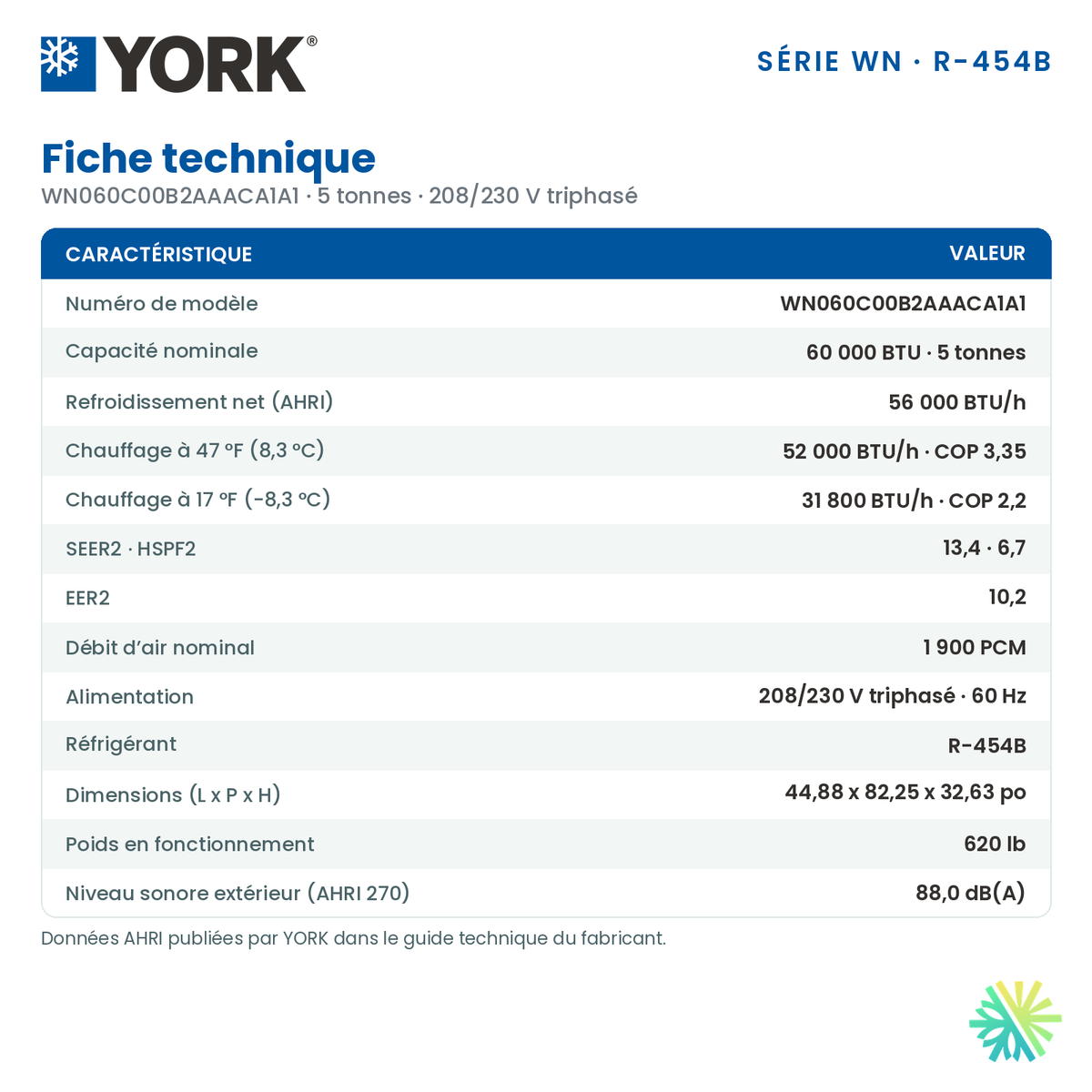

Les chiffres clés du WN060C00B2AAACA1A1

• Capacité nominale : 5 tonnes (60 000 BTU/h)
• Refroidissement net AHRI : 56 000 BTU/h, EER2 de 10,2
• Chauffage à 47 °F (8,3 °C) : 52 000 BTU/h, COP de 3,35
• Chauffage à 17 °F (-8,3 °C) : 31 800 BTU/h, COP de 2,2
• Efficacité saisonnière : 13,4 SEER2 et 6,7 HSPF2, soit 14,0 SEER et 8,0 HSPF selon la cotation publiée
• Débit d'air nominal : 1 900 PCM
• Alimentation : 208/230 V triphasé, 60 Hz
• Dimensions (largeur x longueur x hauteur) : 44,88 x 82,25 x 32,63 po
• Poids en fonctionnement : 620 lb
• Niveau sonore extérieur (AHRI 270) : 88 dB(A) en refroidissement
• Réfrigérant : R-454B, A2L à faible potentiel de réchauffement planétaire

Alimentation triphasée et chauffage des matins d'hiver

Selon les tableaux électriques YORK, ce modèle demande une intensité admissible minimale du circuit (MCA) de 29,1 A et un fusible ou un disjoncteur d'au plus 40 A sans chauffage électrique. Les trousses d'appoint vont de E05 à E30 ; avec la trousse E30, la MCA atteint 106,1 A en 208 V et 118,1 A en 230 V. Le matin, avant l'ouverture, la thermopompe fournit 52 000 BTU/h à 47 °F et 31 800 BTU/h à 17 °F, et la trousse électrique complète l'apport de chaleur par grand froid. Le chauffage électrique exige un débit d'air minimal de 1 500 PCM.

Conseils d'installation pour un commerce achalandé

• Base de toit : YORK offre des bases de 8 po et de 14 po de hauteur, livrées en pièces détachées ; les rails de l'unité viennent encadrer la base, qui assure une jonction étanche avec la toiture finie.
• Levage : les rails de base pleine longueur comportent des trous de levage pour la grue et acceptent un chariot élévateur sur trois côtés.
• Filtres : deux filtres de 15 x 20 po et un de 14 x 25 po, de 1 po ou de 2 po d'épaisseur ; un pressostat de filtre encrassé, offert en option, signale au thermostat une perte de charge anormale.
• Toiture : l'alimentation électrique entre en un seul endroit, par le côté ou par le dessous, ce qui limite les percements.

Un contrôle qui encaisse les pointes d'achalandage

Le contrôle Smart Equipment applique un délai anti-cycles courts et des durées de marche minimales, surveille chaque pressostat et chaque protection antigel, et conserve les cinq dernières alarmes. La carte de communication installée en usine permet de relier l'unité à un système de gestion en BACnet MS/TP, Modbus ou N2, pratique pour une bannière qui suit plusieurs succursales.

Votre restaurant ou votre commerce, entre les mains d'AirGreen

Notre estimation sur place gratuite comprend le relevé du toit, le calcul des charges sensibles et latentes selon votre achalandage, la vérification de l'alimentation triphasée et le choix entre les trois configurations d'usine. Nous planifions l'installation en dehors de vos heures d'ouverture lorsque c'est possible, puis nous assurons la mise en service et l'entretien.

Restaurateurs et détaillants de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud : appelez AirGreen au 514 316-2973 ou remplissez le formulaire sur airgreen.ca. Nous vous revenons rapidement pour fixer la visite au moment qui dérange le moins votre service.
