Thermopompe Monobloc York WQE de 3 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Remplacer une unité de toit de 3 tonnes en misant sur la base existante

Lorsque l'unité de toit de 3 tonnes d'une boutique, d'un bureau ou d'un local de services arrive au bout de sa vie utile, le scénario le plus direct consiste à retirer l'ancien appareil, à vérifier la base de toit et les conduits en place, puis à déposer une unité neuve au même endroit. Le cabinet YORK Sun Core a justement été conçu en pensant au marché du remplacement : sa base pleine périphérie s'adapte à de nombreuses bases de toit existantes. Chez AirGreen, nous planifions ce type de remplacement pour les commerces de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud, de la visite initiale jusqu'à la mise en service.

Le modèle WQE04A2C1AB5A111A1 est une thermopompe monobloc triphasée 208/230 V de 3 tonnes (36 000 BTU/h nominaux) de la série WQE, la version à efficacité standard de la gamme Sun Core. Il fonctionne au réfrigérant R-454B et reçoit, selon vos besoins, une trousse de chauffage électrique installée au chantier.

Une unité complète, déposée sur la base de toit

Une thermopompe monobloc regroupe tout le système dans un seul boîtier extérieur : compresseur, serpentin extérieur, serpentin intérieur, ventilateur d'alimentation, filtres et contrôle. Elle s'installe sur le toit ou au sol et se raccorde directement aux conduits d'alimentation et de retour du bâtiment. Pour un remplacement, rien n'est ajouté à l'intérieur : les travaux se concentrent sur le toit, puis sur le raccordement du thermostat ou du capteur de zone. En été, l'appareil climatise ; en hiver, la thermopompe chauffe le local et la trousse électrique fournit un complément de chaleur lorsque c'est nécessaire.

Une base pleine périphérie pensée pour le remplacement

Le rail de base court sur tout le périmètre du cabinet. YORK le fabrique dans un calibre plus épais, avec une forme étudiée pour éviter les dommages pendant le transport et le levage ; il comporte des trous pour les manilles de levage et pour le déplacement au chariot élévateur. Comme deux bases de toit ne sont jamais tout à fait identiques, nous mesurons toujours la vôtre avant de confirmer la compatibilité.

Si la base existante ne convient pas, YORK offre deux bases de toit rigides pour son petit gabarit : la 1RC0456 de 14 po et la 1RC0458 de 24 po, à tablier isolé et livrées en pièces détachées. Ces mêmes bases servent aux modèles de 3, 4 et 5 tonnes (WQE04, WQE05, WQE06 et leurs équivalents WYE). Vous gardez ainsi la possibilité de passer à une capacité supérieure plus tard sans refaire la base.

Fiche technique du modèle

• Capacité nominale : 3 tonnes (36 000 BTU/h)
• Refroidissement net AHRI : 35 600 BTU/h
• Chauffage à 47 °F (8,3 °C) : 34 500 BTU/h, COP de 3,5
• Chauffage à 17 °F (-8,3 °C) : 19 500 BTU/h, COP de 2,1
• Efficacité : 14,0 SEER2, 6,7 HSPF2 et 12,2 EER2
• Débit d'air nominal : 1 240 PCM (pi³/min)
• Alimentation : 208/230 V triphasé, 60 Hz (tension appliquée admise de 187 V à 252 V)
• Dimensions (largeur x longueur x hauteur) : 48,9 x 74,1 x 32,5 po
• Poids en fonctionnement : 529 lb (542 lb à l'expédition)
• Niveau sonore extérieur selon AHRI 270 : 78,4 dBA
• Réfrigérant R-454B, un compresseur scroll sur un seul circuit frigorifique

Un cabinet court et un ventilateur haute pression statique

Avec ses 32,5 po de hauteur, le modèle de 3 tonnes utilise le cabinet court du petit gabarit Sun Core, alors que les modèles de 4 et 5 tonnes atteignent 40,6 po. D'après la nomenclature YORK, la lettre C du numéro de modèle désigne l'option haute pression statique : un ventilateur centrifuge à entraînement par courroie, un moteur de 2,4 HP et une poulie motrice à pas réglable. C'est un choix judicieux lorsque le réseau de conduits existant est long ou comporte plusieurs coudes, puisque les tableaux de YORK couvrent jusqu'à 2,0 po de colonne d'eau de pression statique externe disponible. Avant la mise en marche, nous mesurons la pression statique réelle de vos conduits et nous réglons la poulie pour obtenir le débit d'air visé.

Ce que vous gagnez par rapport à l'ancienne unité

• Réfrigérant R-454B : un réfrigérant A2L à faible potentiel de réchauffement planétaire. Selon la nomenclature YORK, ce modèle comprend le système de détection de réfrigérant (RDS), qui lance une séquence de dilution et une alarme lorsqu'il détecte une fuite équivalant à 25 % de la limite inférieure d'inflammabilité.
• Contrôle Smart Equipment : écran ACL intégré, port USB, sondes de température installées en usine, surveillance de la tension et verrouillage du compresseur après trois déclenchements d'une même sécurité en deux heures.
• Communication avec un système de gestion du bâtiment : le code du modèle prévoit la carte de communication BACnet MS/TP, Modbus et N2.
• Compresseur scroll avec protection interne, filtre-déshydrateur sur la ligne liquide et pressostats haute et basse pression.
• Serpentins en tubes de cuivre et ailettes d'aluminium, dessus embossé pour la rigidité et peinture en poudre cotée 750 heures au brouillard salin.
• Filtres de 2 po (deux filtres de 16 x 25 x 2 po, MERV 4 d'origine), accessibles sans outil par un panneau dédié.

Électricité et chauffage d'appoint : à valider avant la soumission

Le circuit existant peut être réutilisé si son calibre convient. Sans chauffage d'appoint, le guide YORK indique pour cette configuration une intensité admissible minimale (MCA) de 22,5 A à 208 V et de 22,8 A à 230 V, avec un fusible ou un disjoncteur de 30 A au maximum. L'ajout d'une trousse de chauffage électrique modifie ces valeurs. En 208/230 V triphasé, les trousses du petit gabarit sont de 6,5, 10,5 et 16 kW à 230 V, ce qui donne 4,9, 7,9 et 12 kW lorsque l'alimentation réelle est de 208 V. Nous mesurons donc la tension de votre entrée électrique avant de choisir la trousse et le calibre du circuit ; la plaque signalétique de l'appareil a toujours le dernier mot.

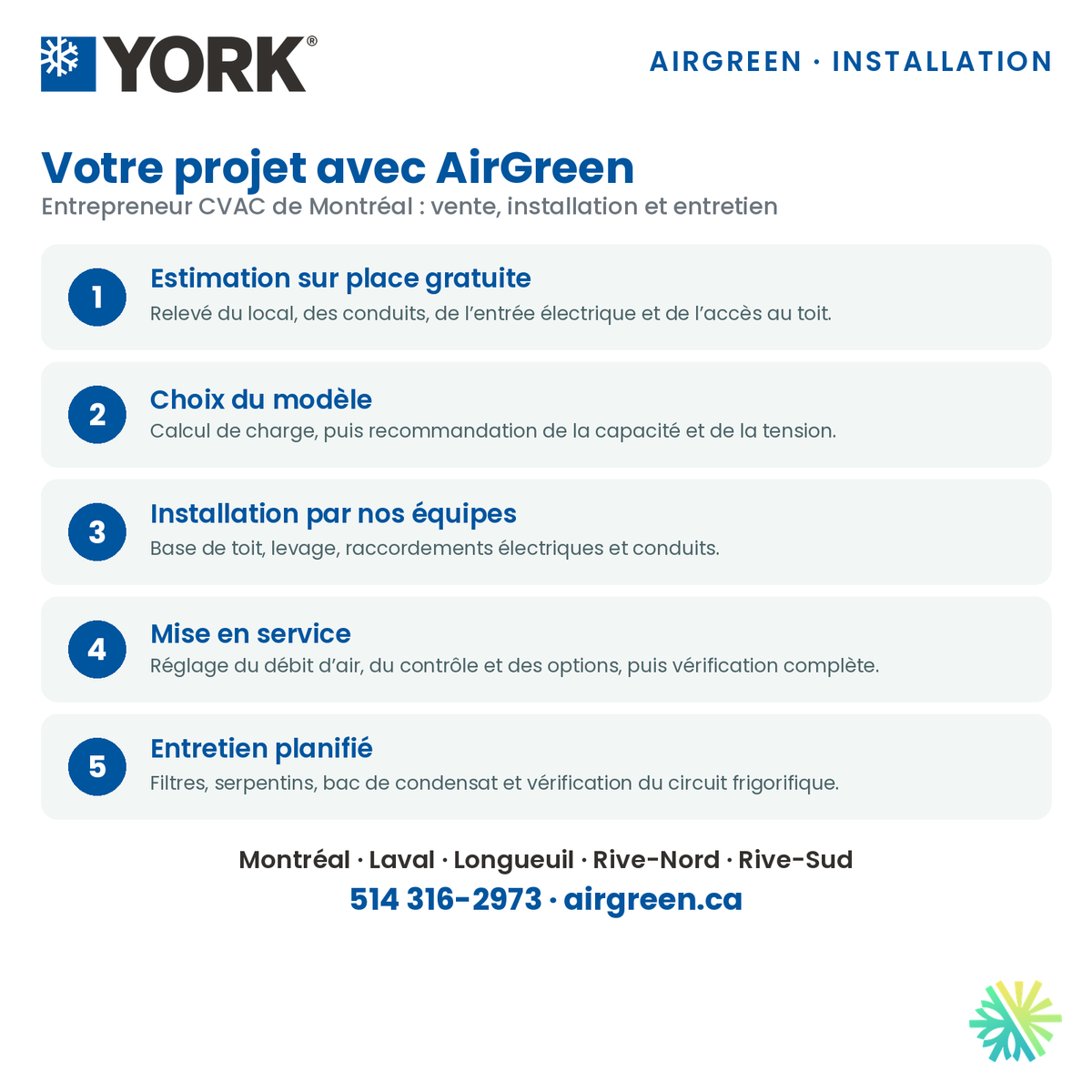

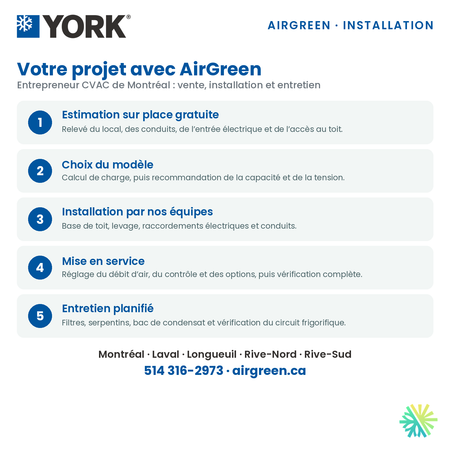

Le déroulement d'un remplacement type

1. Visite de votre local : relevé de la base de toit, des ouvertures de conduits et de l'entrée électrique.
2. Calcul de charge pour confirmer que 3 tonnes conviennent toujours à l'usage actuel du local.
3. Commande de l'unité et, au besoin, d'une base de toit neuve, d'une trousse de chauffage, d'un économiseur ou d'une grille anti-grêle (trousse 1HG0419, propre au cabinet court).
4. Levage par grue : l'unité pèse 542 lb à l'expédition et ses rails sont prévus pour le levage par manilles.
5. Respect des dégagements de YORK : 72 po au-dessus, 36 po à l'avant, 18 po à l'arrière (36 po avec économiseur ou extracteur motorisé), 18 po à droite et 12 po à gauche.
6. Raccordements, réglage du débit d'air, mise en service et rapport de démarrage tiré du port USB du contrôle.

Chaque unité quitte l'usine configurée et testée en fonctionnement, ce qui simplifie la mise en service sur le toit. Le contrôle permet aussi de climatiser jusqu'à 40 °F (4 °C) à l'extérieur sans composant additionnel.

Confiez votre remplacement de 3 tonnes à AirGreen

Nous vendons et installons les thermopompes monobloc YORK Sun Core, et nos équipes prennent en charge tout le projet : estimation sur place gratuite, dimensionnement, coordination du levage, raccordements aux conduits et à l'électricité, mise en service et entretien. Entrepreneur CVAC établi à Montréal, nous gérons aussi la coordination avec votre gestionnaire d'immeuble ou votre entrepreneur général.

• Une seule équipe responsable, de la visite jusqu'au premier démarrage
• Des travaux planifiés selon vos heures d'ouverture et menés rapidement
• Un entretien régulier : changement des filtres, nettoyage des serpentins et vérification de la courroie

Que votre commerce soit situé à Montréal, à Laval, à Longueuil, sur la Rive-Nord ou sur la Rive-Sud, nous vous remettons une soumission claire après notre visite. Pour réserver votre estimation sur place gratuite, appelez-nous au 514 316-2973 ou remplissez le formulaire sur airgreen.ca : nous vous répondons rapidement pour fixer la date de la visite.
