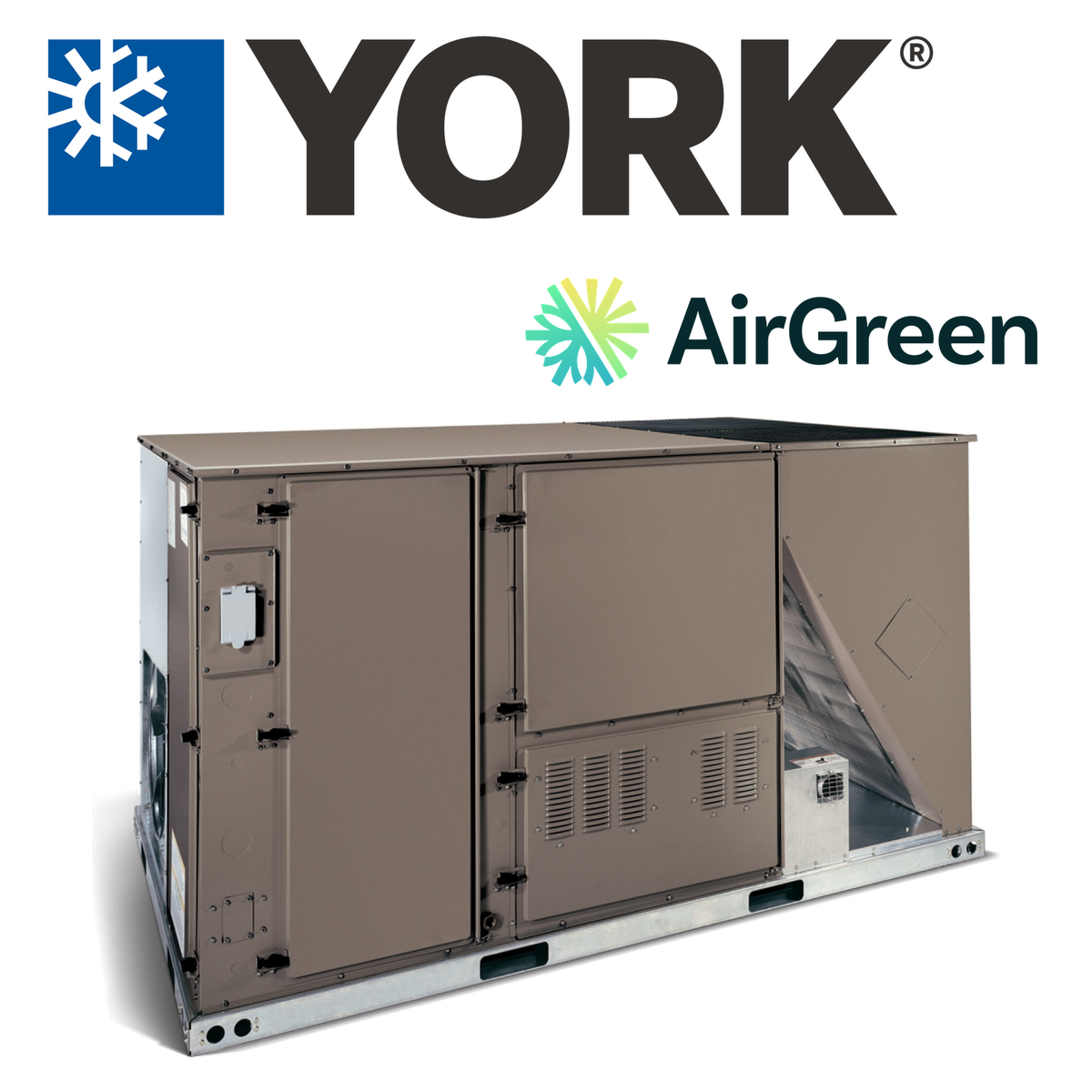

Thermopompe Monobloc York XP de 10 Tonnes 575V | Montréal, Laval, Longueuil, Rive Sud et Rive Nord

Dix tonnes et 3 300 PCM pour les grands volumes commerciaux et industriels

Une salle de montre à plafond haut, un commerce de détail à aire ouverte, un atelier de fabrication ou une aire d'expédition ont un point commun : beaucoup d'air à déplacer et une charge qui varie selon l'heure, la saison et l'activité. Cette thermopompe monobloc YORK Sun Pro de 10 tonnes, alimentée en 575 V triphasé, livre un débit nominal de 3 300 PCM et répartit sa capacité sur deux étages de refroidissement. AirGreen la dimensionne, l'installe et l'entretient pour les bâtiments de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud.

Des chiffres à la mesure des grands espaces

• Capacité nominale : 10 tonnes (120 000 BTU/h)
• Refroidissement net AHRI : 111 000 BTU/h
• Chauffage à 47 °F (8,3 °C) : 102 000 BTU/h, COP de 3,5
• Chauffage à 17 °F (-8,3 °C) : 59 000 BTU/h, COP de 2,25
• EER de 11,0 et IEER de 14,5
• Débit d'air nominal : 3 300 PCM (pi³/min)
• Alimentation : 575 V, triphasé, 60 Hz (tension appliquée de 540 à 630 V)
• Deux compresseurs scroll sur circuits indépendants, paliers de 50 % et 100 %
• Réfrigérant R-410A
• Dimensions (largeur x longueur x hauteur) : 59 x 89 x 50,75 po
• Poids en fonctionnement : 1 135 lb
• Niveau sonore extérieur (AHRI 270) : 83 dBA

Deux étages pour un grand volume qui ne se remplit pas d'un coup

Un grand local n'atteint pas toujours sa pleine charge dès l'ouverture. Le matin, le premier compresseur, qui fournit à lui seul la moitié de la capacité, peut suffire ; le second démarre quand l'achalandage, l'éclairage et les apports solaires s'additionnent. Avec le variateur IntelliSpeed de ce modèle, le ventilateur d'alimentation ralentit lorsque seul le premier étage fonctionne, puis accélère au second. C'est ce fonctionnement à charge partielle que mesure l'IEER de 14,5, alors que l'EER de 11,0 décrit le rendement à pleine charge. Comme tout appareil de 6 tonnes et plus, ce modèle n'a pas de cote SEER.

Les deux circuits frigorifiques sont indépendants et surveillés séparément par la carte de contrôle, qui suit l'état des pressostats haute et basse pression de chacun. Une option de permutation (lead-lag) répartit les heures de marche entre les deux compresseurs.

Une monobloc qui voit grand sans prendre plus de place

Le principe reste celui de toute thermopompe monobloc : compresseurs, serpentins, ventilateurs et contrôle réunis dans un seul boîtier extérieur, relié aux conduits du bâtiment. La version de 10 tonnes conserve le même cabinet de 59 x 89 x 50,75 po que les modèles Sun Pro de 6,5 à 8,5 tonnes, et la base de toit est commune à toute la série. Le serpentin extérieur, à circuits en faces séparées, offre 29 pi² de surface ; le serpentin intérieur, à quatre rangées, en offre 13,2. Deux ventilateurs de condenseur de 24 po à entraînement direct évacuent la chaleur vers le haut.

Le R-410A, réfrigérant de la génération précédente, est une technologie éprouvée. L'appareil est livré chargé, câblé, tuyauté et testé en usine, ce qui raccourcit le travail au chantier.

Ce que comprend le modèle XP120C00R5B1BAA1A2

Décodé selon la nomenclature YORK, ce numéro correspond à la configuration suivante :

• Variateur IntelliSpeed avec entraînement haute pression statique à courroie (moteur de 3 HP).
• Économiseur avec registre de décharge barométrique, capable d'admettre jusqu'à 100 % d'air extérieur.
• Moniteur de phases et contrôle Smart Equipment autonome.
• Serpentins standard et filtres jetables de 2 po.
• Aucune option de service d'usine et aucun chauffage électrique installé en usine.

Distribuer 3 300 PCM : nos conseils de conception

Un grand débit ne donne un bon confort que si le réseau de conduits suit. L'entraînement haute pression statique convient aux réseaux longs ou chargés en accessoires, et la courroie se règle précisément selon les besoins du chantier. L'appareil se raccorde par le bas ou par le côté ; il suffit de déplacer les couvercles d'usine, sans découpe. Dans un grand volume occupé, l'économiseur à registres à faible fuite (AMCA 511, classe 1A) apporte de l'air neuf et du refroidissement gratuit en mi-saison, et un extracteur motorisé 575 V peut s'ajouter lorsque l'air neuf introduit doit être évacué. Un capteur de CO2 peut aussi commander l'ouverture de l'économiseur lorsque l'occupation fait grimper le taux.

Chauffage : thermopompe d'abord, appoint électrique au besoin

En mode chauffage, la thermopompe fournit 102 000 BTU/h à 47 °F et 59 000 BTU/h à 17 °F. Pour les périodes plus froides, YORK offre pour ce modèle des trousses de chauffage électrique de 18, 24, 36 ou 54 kW en 575 V, à éléments en nickel-chrome, avec limiteur de température à réarmement automatique et alimentation en un seul point. La section de chauffage glisse hors de l'appareil pour l'entretien. Nous choisissons la trousse selon les pertes de chaleur réelles du bâtiment et la capacité de votre distribution électrique.

Un contrôle et des protections à la hauteur de l'investissement

La carte Smart Equipment surveille les températures d'air extérieur, d'alimentation et de retour grâce à des sondes posées en usine, de même que la tension d'alimentation, afin de protéger l'appareil lors d'une baisse de tension. Son écran ACL affiche l'état de fonctionnement et les codes de défaut, et son port USB conserve l'historique des défauts, permet les mises à jour logicielles et produit les rapports de démarrage. Une fonction de limite basse empêche l'air soufflé de descendre sous une consigne programmable lorsqu'il faut climatiser par temps froid. Côté frigorifique, des thermostats antigel sur la ligne d'aspiration, des déshydrateurs à noyau solide, des pressostats et des chauffe-carters protègent l'installation. Pour un suivi à distance, une passerelle MAP (Mobile Access Portal) est offerte en accessoire pour ce contrôle.

Levage et raccordement

• Rails de base pleine périphérie avec trous de levage pour la grue et passages de fourches sur trois côtés.
• Base de toit de 8 po ou 14 po à pont isolé, ou base de transition de 10 po pour reprendre l'emplacement d'une unité Sunline de 7,5 à 12,5 tonnes.
• Dégagements minimaux : 12 po à droite, 36 po à gauche, à l'avant et à l'arrière, et 72 po au-dessus pour que rien ne gêne la décharge d'air du condenseur.
• Sectionneur à prévoir au chantier, puisque ce modèle n'a pas d'option de service d'usine.
• Entrée électrique par le côté ou par le dessous, avec ouvertures distinctes pour le câblage de commande.

Confiez votre projet de 10 tonnes à AirGreen

Un appareil de cette taille se choisit avec un calcul de charge sérieux. Lors de l'estimation sur place gratuite, nous mesurons le volume, notons l'occupation, examinons les conduits existants et la distribution 575 V, puis nous vérifions l'accès pour la grue. Nos équipes installent l'appareil, équilibrent le débit d'air, configurent l'économiseur, le variateur IntelliSpeed et le contrôle Smart Equipment, puis assurent l'entretien planifié : filtres, serpentins, courroie et lecture de l'historique des défauts.

Entrepreneur CVAC, AirGreen intervient rapidement à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Joignez-nous au 514 316-2973 ou par le formulaire sur airgreen.ca pour planifier votre visite.
