Thermopompe Monobloc York XQE de 3 Tonnes Triphasé | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Boutique ou bureau en 208/230 V triphasé : 3 tonnes au R-410A dans un cabinet de 32,5 po
Si votre boutique ou votre bureau demande environ 3 tonnes de climatisation, que l'entrée électrique est en 208/230 V triphasé et que vous préférez rester au R-410A, la YORK Sun Core XQE de 3 tonnes répond à ce profil. Cette thermopompe monobloc de 36 000 BTU/h nominaux, cotée 13,4 SEER2, loge dans le cabinet court de 32,5 po et arrive avec un ventilateur à courroie à pression statique moyenne. Chez AirGreen, entrepreneur CVAC, nous la vendons et l'installons à Montréal comme à Laval et à Longueuil, sur la Rive-Nord comme sur la Rive-Sud.
La configuration d'usine du modèle XQE04A2B1AA1A111A2 reste simple : contrôle Smart Equipment, serpentins standard, sans économiseur, sectionneur ni chauffage intégré. Nous ajoutons au chantier seulement ce que votre local exige.
Tout le système dehors, rien dans la surface de vente
Compresseur, serpentins, ventilateurs, filtres et contrôle partagent un même boîtier extérieur, installé sur le toit ou au sol, puis relié au réseau de conduits. L'été, l'appareil climatise ; l'hiver, il chauffe en mode thermopompe, avec l'appoint d'une trousse électrique ajoutée au chantier. Rien n'empiète sur la surface de vente ni sur le faux plafond, et l'entretien se fait dehors, sans déranger la clientèle.

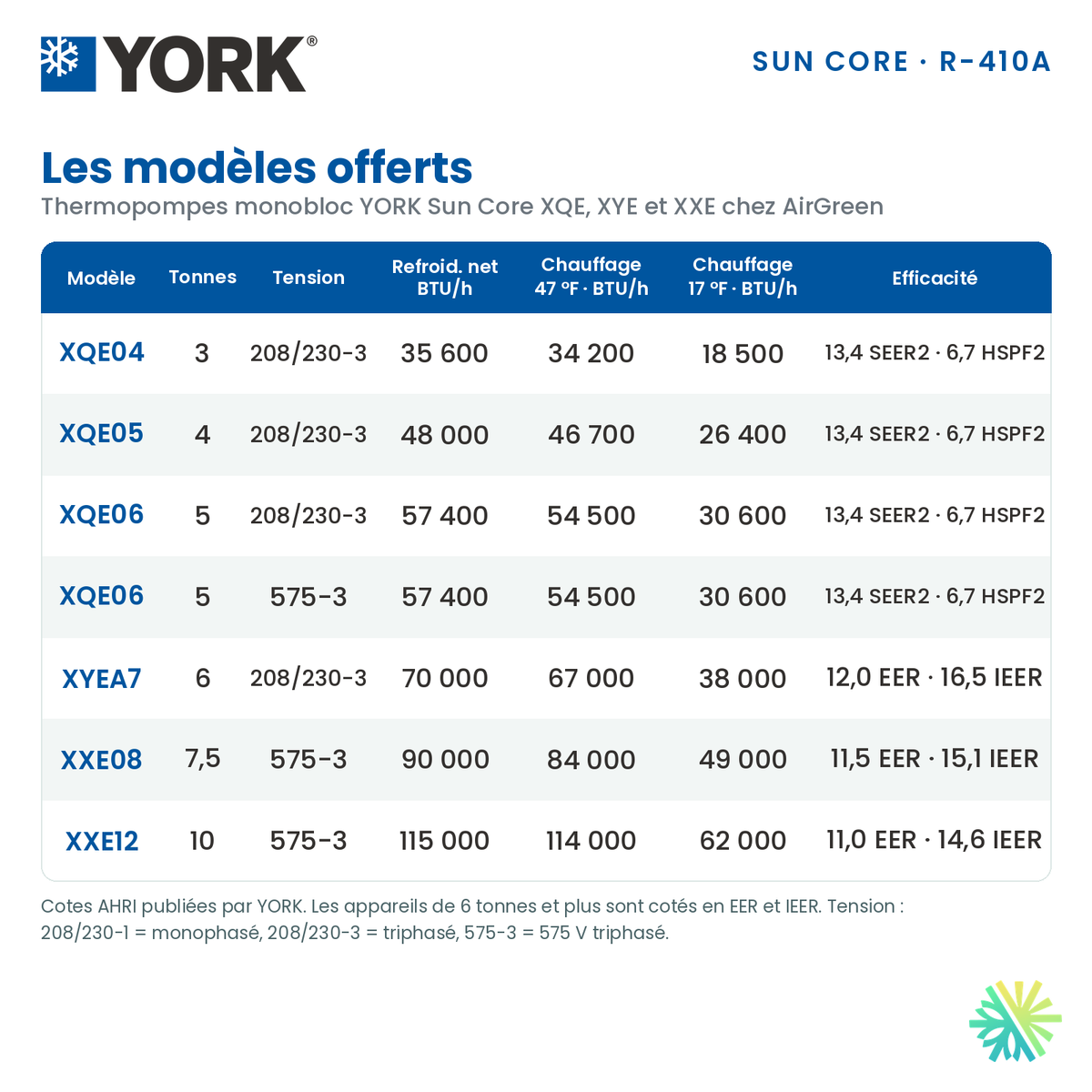

Capacités, cotes et gabarit en un coup d'œil
- Refroidissement net AHRI : 35 600 BTU/h
- Chauffage à 47 °F (8,3 °C) : 34 200 BTU/h, COP de 3,25
- Chauffage à 17 °F (-8,3 °C) : 18 500 BTU/h, COP de 2,12
- Norme SEER2 : 13,4 SEER2, 6,7 HSPF2 et 12,0 EER2
- Ancienne norme : 14,0 SEER et 8,1 HSPF
- Débit d'air nominal : 1 238 PCM (pi³/min)
- Alimentation : 208/230 V, triphasé, 60 Hz (tension admise de 187 à 252 V)
- Largeur x profondeur x hauteur : 48,9 x 74,1 x 32,5 po
- Poids : 529 lb en fonctionnement, 542 lb à l'expédition
- Niveau sonore extérieur (AHRI 270) : 78,4 dBA
- Filtres : deux filtres jetables de 16 x 25 x 2 po (MERV 4 à la livraison)
Des accessoires propres au cabinet de 32,5 po
Sur la même empreinte, les XQE de 4 et 5 tonnes atteignent 40,6 po de hauteur ; la version de 3 tonnes s'arrête à 32,5 po, soit le cabinet le plus bas de ce gabarit. Derrière un parapet bas, elle se fait plus discrète. Ce cabinet court a ses propres accessoires :
- Grille anti-grêle 1HG0419 : panneau à persiennes posé devant le serpentin extérieur pour protéger ses ailettes de la grêle.
- Économiseur à débit horizontal 2EE04707024 : pour des conduits raccordés de côté, l'unité étant convertible au chantier en raccordement horizontal.
- Panneau à charnières 1HD0401 pour l'accès aux filtres : le complément de cet économiseur.
Ventilateur à courroie : la marge qu'il donne à vos conduits
Sur les XQE de 3 à 5 tonnes, l'option de base est un ventilateur à entraînement direct. Le B en huitième position du numéro de modèle correspond plutôt à l'option à pression statique moyenne : une roue centrifuge à double ouïe, reliée par courroie à un moteur triphasé de 2,4 HP. Réglée par sa poulie motrice à pas variable (1VL34), la vitesse du ventilateur va de 792 à 1 208 tr/min.
Selon les tableaux de YORK, faire circuler 1 200 PCM avec une pression statique externe de 1,0 po de colonne d'eau, en raccordement par le bas, demande 1 191 tr/min, ce que cette option permet. À la même pression, le ventilateur à entraînement direct de base plafonne à 872 PCM. Dans un bureau aux conduits longs et coudés, cette réserve aide à maintenir le débit prévu ; au démarrage, nous mesurons la pression et réglons la poulie en conséquence.
Smart Equipment en mode autonome et mécanique éprouvée
Le Smart Equipment est livré ici sans carte de communication, ce qui convient au local dépourvu de système de gestion du bâtiment. Un thermostat de 24 V ou une sonde de zone suffit pour le piloter, et ses trois sondes d'air sont déjà posées en usine. On peut aussi lui brancher une sonde de CO2 : combinée à un économiseur, elle règle l'apport d'air neuf selon l'occupation. Sa fonction basse température permet à l'unité de climatiser même quand il ne fait que 40 °F (4,4 °C) dehors, un atout au printemps, lorsque ordinateurs et éclairage réchauffent les bureaux.
Le compresseur scroll est monté sur des œillets de caoutchouc et protégé à l'interne contre la surchauffe et les surintensités. Les serpentins marient des tubes de cuivre rainurés à l'intérieur et des ailettes d'aluminium, et le compartiment du ventilateur est isolé de fibre de verre de 1/2 po.
Même cabinet, deux réfrigérants : R-410A ou R-454B
Voici les deux versions de ce format de 3 tonnes :
| Donnée | XQE04 (R-410A) | WQE04 (R-454B) |
|---|---|---|
| Refroidissement net AHRI | 35 600 BTU/h | 35 600 BTU/h |
| Chauffage à 17 °F (-8,3 °C) | 18 500 BTU/h | 19 500 BTU/h |
| SEER2 / HSPF2 / EER2 | 13,4 / 6,7 / 12,0 | 14,0 / 6,7 / 12,2 |
| Dimensions et poids | 48,9 x 74,1 x 32,5 po, 529 lb | Identiques |
| Ventilateur de la version offerte | Pression statique moyenne | Haute pression statique |
La WQE04 affiche un SEER2 et un EER2 un peu plus élevés et chauffe un peu plus à 17 °F ; elle utilise le R-454B, un réfrigérant A2L à faible potentiel de réchauffement planétaire, et la version offerte intègre un système de détection de réfrigérant (RDS). La XQE04 reste au R-410A, une technologie éprouvée de la génération précédente, et sa cote selon l'ancienne norme facilite la comparaison avec une unité plus ancienne. Si vos autres appareils sont au R-410A, la XQE04 s'impose ; si l'impact climatique du réfrigérant prime, nous vous proposerons la WQE04.
L'entrée électrique triphasée et les trousses de chauffage
Pour cette configuration sans appoint électrique, le guide YORK donne une MCA (intensité admissible minimale) de 20,2 A en 208 V et de 20,5 A en 230 V ; la protection maximale est de 30 A (fusible temporisé ou disjoncteur HACR). Trois trousses de chauffage se posent au chantier :
- 2EK04510625 : 6,5 kW à 230 V (4,9 kW à 208 V)
- 2EK04511125 : 10,5 kW à 230 V (7,9 kW à 208 V)
- 2EK04511625 : 16 kW à 230 V (12 kW à 208 V)
La trousse de 16 kW porte la MCA à 68,6 A à 230 V et la protection maximale à 70 A : nous vérifions donc votre panneau d'abord. L'unité arrive sans sectionneur d'usine ; nous en posons un, calibré d'après la plaque signalétique, et une trousse de raccordement par la base amène l'alimentation sans percer ailleurs la membrane.
Avant la pose sur un toit commercial
- Relever la base existante ou prévoir une base YORK neuve de 14 ou 24 po, sur laquelle on peut raccorder les conduits avant l'arrivée de l'unité.
- Vérifier la structure du toit : le guide indique de 127 à 137 lb à chaque coin de l'unité.
- Libérer l'espace autour de l'appareil : 36 po devant, 18 po derrière (36 po avec économiseur ou extracteur motorisé), 12 po à gauche, 18 po à droite et 72 po au-dessus pour la sortie d'air.
- Planifier le grutage : les manilles de levage s'accrochent directement aux rails de base de l'unité.
AirGreen s'occupe de votre unité de 3 tonnes, du relevé à l'entretien
Pendant l'estimation sur place gratuite, nous mesurons ce qui guide le dimensionnement : la charge réelle du local, la pression statique des conduits, l'entrée électrique et la base de toit. Nous vous recommandons ensuite la XQE04 ou la WQE04, avec la bonne trousse de chauffage. Nous organisons la grue, raccordons l'unité, équilibrons le débit d'air et effectuons la mise en service ; nos techniciens reviennent au fil des saisons pour l'entretien : filtres, serpentins, courroie et poulie.
Nous intervenons à Montréal, à Laval et à Longueuil, ainsi que sur la Rive-Nord et la Rive-Sud. Pour fixer votre estimation sur place gratuite, un appel au 514 316-2973 ou une demande par le formulaire sur airgreen.ca suffit : nous vous proposons une date de visite sans tarder.
