Toit difficile d'accès : 5 tonnes conçues pour un entretien rapide
Sur bien des immeubles, le toit se rejoint par une échelle et une trappe, et chaque visite de service doit être courte et bien préparée. La YORK Sun Core XQE de 5 tonnes (60 000 BTU/h nominaux) répond à cette réalité : une thermopompe monobloc au R-410A, alimentée en 208/230 V triphasé, dans un boîtier compact dont les accès de service sont larges et dont les filtres se changent sans outil. AirGreen, entrepreneur CVAC de Montréal, l'installe et l'entretient à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Quand chaque visite au toit compte
Un accès limité ne change pas les besoins d'entretien d'une unité de toit : filtres, serpentins, courroie, lecture des pressions et vérification des protections. Il change toutefois le temps que chaque intervention coûte. D'où l'intérêt d'une unité où tout se trouve au même endroit et où les gestes courants se font vite, sans démonter plus que nécessaire.
Un boîtier compact de petite empreinte
La XQE de 5 tonnes utilise le boîtier dit de petite empreinte de la gamme Sun Core : 48,9 po de largeur, 74,1 po de longueur et 40,6 po de hauteur, pour un poids de fonctionnement de 627 lb. Le panneau supérieur d'une seule pièce est embossé pour renforcer la rigidité du boîtier. Les rails de base entourent l'unité sur quatre côtés et sont percés pour recevoir les manilles de levage et les fourches d'un chariot élévateur. Un seul levage à la grue suffit pour la mettre en place.
Des accès de service larges et bien pensés
- Grands panneaux d'accès : le ventilateur intérieur, monté rigidement et équilibré dynamiquement, est accessible par de larges panneaux faciles à retirer.
- Poignées intégrées : les panneaux du boîtier de commande, du ventilateur intérieur, de son moteur et du compresseur ont des poignées en composite traité contre les UV, fixées en permanence et encastrées.
- Collets remplaçables : les vis des panneaux s'engagent dans des collets en composite résistant à la chaleur, faciles à remplacer.
- Lecture des pressions : un orifice fermé par un bouchon amovible permet de brancher les manomètres et de lire la pression de condensation sans retirer le panneau du compresseur.
- Ventilateur extérieur : à entraînement direct, fixé à la grille, il s'entretient rapidement.
- Portes à charnières : offertes en option d'usine, elles évitent de retirer les panneaux, et donc de les égarer ou d'abîmer la couverture du toit.
Des filtres qui se changent sans outil
Le panneau d'accès aux filtres, installé en usine, s'ouvre sans outil. Les quatre filtres jetables de 2 po ont tous le même format, 16 x 16 x 2 po : une seule dimension à monter sur le toit. Livrés en cote MERV 4, ils peuvent céder la place à des filtres MERV 8 ou MERV 13, glissés par le même panneau. Si l'unité reçoit un économiseur à débit horizontal, YORK offre un panneau d'accès aux filtres à charnières conçu pour cette configuration.
Diagnostiquer vite, sur place ou à distance
Le contrôle Smart Equipment, de série, indique sur son écran ACL l'état de fonctionnement, les températures de l'air (alimentation, retour, extérieur) et les codes d'alarme. Les cinq derniers codes sont conservés en mémoire non volatile, qu'une panne de courant n'efface pas. Par le port USB, le technicien télécharge le journal de données et les rapports de démarrage. Avant de verrouiller le compresseur, le contrôle attend trois déclenchements de la même protection en deux heures, ce qui réduit les appels inutiles.
Pour limiter les déplacements, deux options d'usine méritent votre attention : la carte de communication BACnet MS/TP, Modbus ou N2 pour relier l'unité à votre système de gestion du bâtiment, et le module FDD, qui surveille le circuit de réfrigérant et dont les données sont consultables à distance grâce à la passerelle Mobile Access Portal.
Moins de visites imprévues
Sur un toit difficile d'accès, la meilleure visite est celle qu'on n'a pas à faire. Le compresseur scroll de la XQE a une conception interne simple et une protection interne qui le préserve des coups de liquide. Le contrôle surveille la tension d'alimentation et protège l'unité lors d'une baisse de tension. Chaque unité subit un essai de fonctionnement automatisé sur la chaîne de montage, et YORK conserve les données de cet essai en usine. Le boîtier en acier galvanisé, recouvert d'une peinture en poudre éprouvée par 750 heures au brouillard salin, est conçu selon la norme UL 1995, qui comprend un essai de résistance à la pluie.

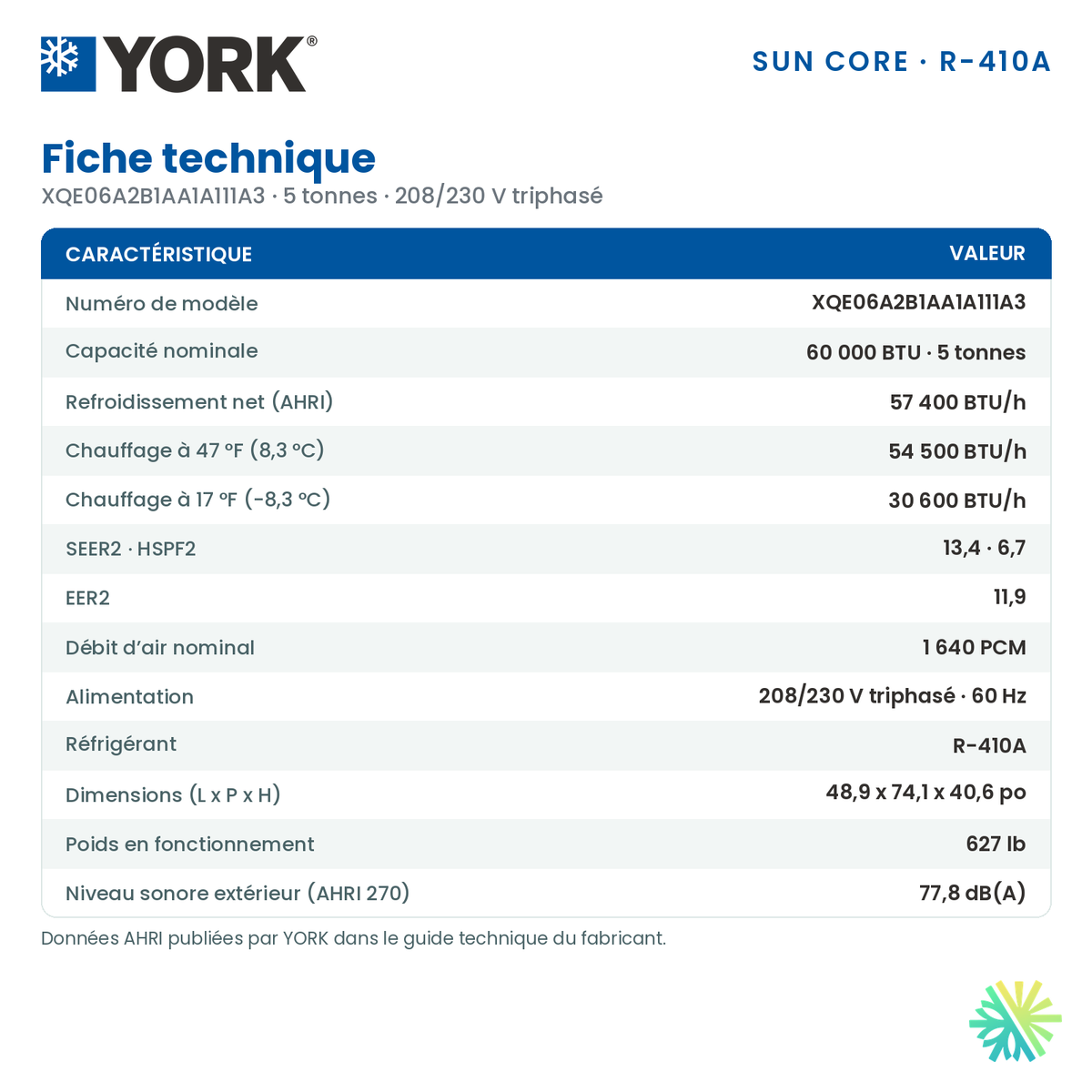

Fiche technique
| Donnée | XQE de 5 tonnes, 208/230 V triphasé |
|---|---|
| Capacité nominale | 5 tonnes (60 000 BTU/h) |
| Refroidissement net AHRI | 57 400 BTU/h |
| Chauffage à 47 °F (8,3 °C) | 54 500 BTU/h |
| Chauffage à 17 °F (-8,3 °C) | 30 600 BTU/h |
| Cotes SEER2 | SEER2 13,4, HSPF2 6,7, EER2 11,9 |
| Cotes selon l'ancienne norme | SEER 14,5, HSPF 8,25 |
| Débit d'air nominal | 1 640 PCM (pi³/min) |
| Alimentation | 208/230 V, triphasé, 60 Hz |
| Dimensions (largeur x longueur x hauteur) | 48,9 x 74,1 x 40,6 po |
| Poids de fonctionnement | 627 lb |
| Niveau sonore extérieur (AHRI 270) | 77,8 dB(A) |
| Réfrigérant | R-410A (génération précédente, technologie éprouvée) |
Le monobloc : un seul appareil à entretenir
Une unité monobloc rassemble dans un seul boîtier extérieur le compresseur scroll, le serpentin intérieur, le serpentin extérieur, les ventilateurs, les filtres et la commande, le tout raccordé aux conduits du bâtiment. Pour un toit difficile d'accès, c'est un net avantage : une seule visite couvre tout le système, et aucune unité intérieure n'est cachée dans un plafond. Au chantier, il reste à raccorder les conduits, l'alimentation, le câblage de commande et le drain de condensat (raccord NPT de 3/4 po, par le dessous ou par le côté du bac).
Chauffage et appoint électrique
La thermopompe fournit 54 500 BTU/h à 47 °F (8,3 °C) et 30 600 BTU/h à 17 °F (-8,3 °C). Pour compléter la chaleur par temps très froid, YORK propose des trousses de chauffage électrique installées au chantier : 6,5, 10,5 ou 16 kW à 230 V, soit 4,9, 7,9 ou 12 kW à 208 V. Nous choisissons la trousse selon les pertes de chaleur du bâtiment.
Préparer le levage et les dégagements
- Réserver la grue et vérifier le trajet de levage au-dessus du bâtiment.
- Laisser 36 po à l'avant et 72 po au-dessus de l'unité.
- Prévoir 18 po à droite, 12 po à gauche et 18 po à l'arrière, ou 36 po avec un économiseur ou un extracteur motorisé.
- Amener l'alimentation par la base avec la trousse de raccordement étanche, sans percement additionnel du toit.
- Envisager la grille à persiennes contre la grêle, qui protège les ailettes du serpentin extérieur.
Un seul interlocuteur pour votre unité de toit
Nous savons qu'un toit difficile d'accès demande de la préparation. Notre estimation sur place gratuite comprend le relevé de l'accès au toit, de la base, des conduits et de l'entrée électrique. Nous dimensionnons ensuite l'unité et l'appoint électrique, puis nos équipes coordonnent le levage, font l'installation et la mise en service, et assurent l'entretien planifié.
Nos équipes se déplacent à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Téléphonez au 514 316-2973 ou écrivez-nous depuis le formulaire d'airgreen.ca : nous planifierons rapidement votre visite.
