Thermopompe Murale YORK Série P 18 SEER | 24000 BTU

Une thermopompe murale 24 000 BTU qui mérite d’être lue au-delà du chiffre sur l’étiquette

Lorsqu’un propriétaire recherche une thermopompe murale 24 000 BTU à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, la capacité affichée est souvent le premier critère regardé. Pourtant, pour déterminer si un appareil convient réellement à une grande aire ouverte, un étage complet, un commerce ou un logement difficile à climatiser, nous devons regarder beaucoup plus loin : modulation de capacité, débit d’air, niveau sonore, température minimale de chauffage, tuyauterie, alimentation électrique et emplacement des deux unités.

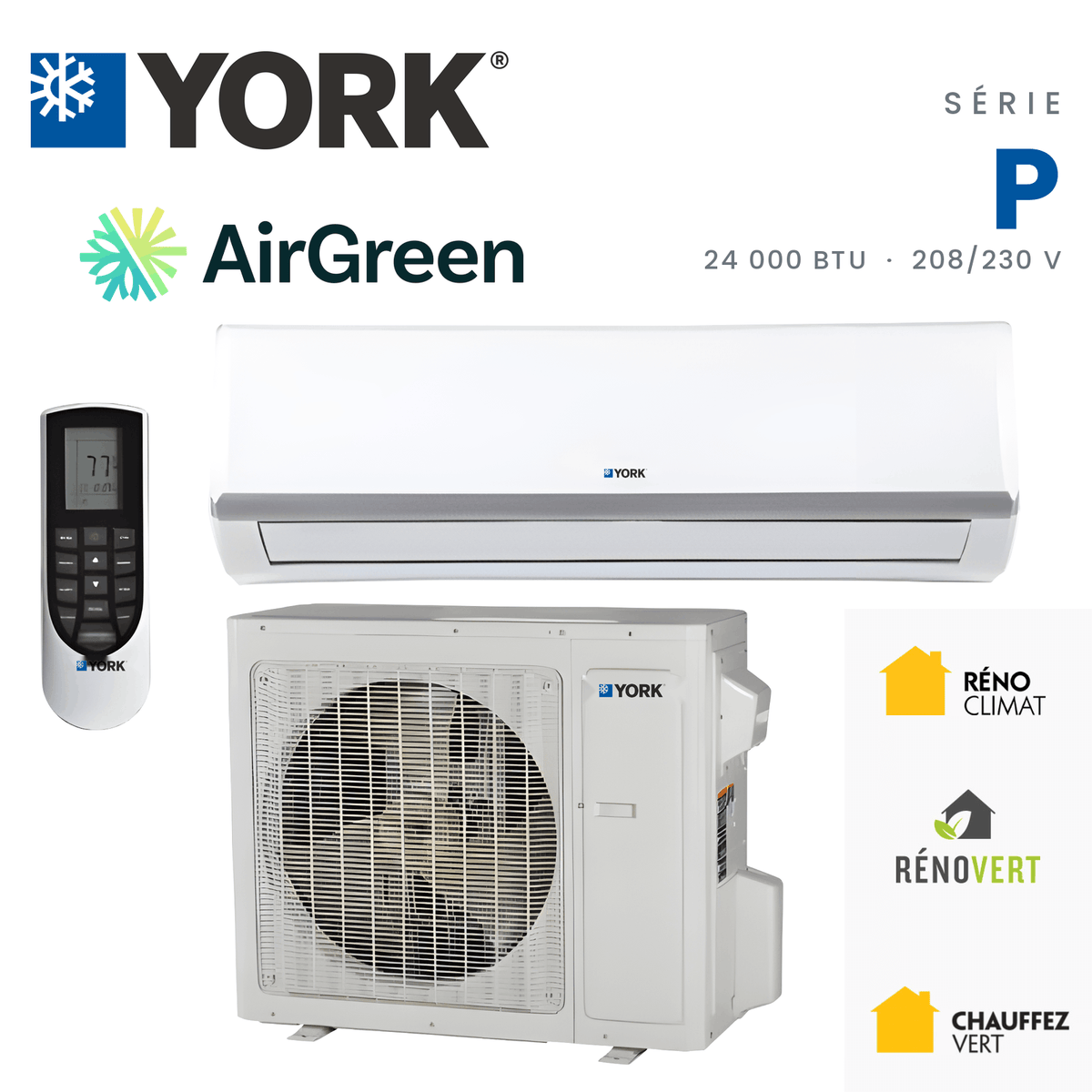

La YORK Série P, dans la configuration qui nous intéresse ici, associe l’unité intérieure DHP24NWB21S à l’unité extérieure DHP24CSB21S. YORK classe officiellement cette combinaison dans sa famille 24K BTU/h, 208/230 V, parmi les systèmes muraux monozones à thermopompe de Série P.

C’est une thermopompe à technologie Inverter, fonctionnant au R-410A, conçue pour assurer la climatisation et le chauffage jusqu’à une température extérieure annoncée de -20 °C. Ce n’est donc pas simplement un climatiseur mural auquel une fonction chauffage a été ajoutée : il s’agit d’un système réversible capable de moduler son fonctionnement selon la charge réelle du bâtiment.

YORK Série P 24K : les numéros de modèle à vérifier avant toute installation

Pour cette thermopompe, la combinaison correcte est :

• Unité intérieure : DHP24NWB21S
• Unité extérieure : DHP24CSB21S
• Classe commerciale : 24 000 BTU
• Alimentation : 208/230 V, monophasé, 60 Hz
• Réfrigérant : R-410A
• AHRI indiqué sur la fiche AirGreen : 8578549
• Wi-Fi : optionnel

Cette distinction entre unité intérieure et unité extérieure est importante. Sur un chantier de remplacement de thermopompe murale, nous ne validons jamais une installation uniquement à partir du logo YORK ou de l’apparence du module mural. Les deux numéros de modèle doivent être confirmés, notamment lorsqu’un appareil existant est réutilisé partiellement ou lorsqu’on vérifie une ancienne installation.

« 18 SEER » ne signifie pas que chaque capacité de la Série P obtient exactement 18 SEER

Voici une nuance particulièrement importante pour cette fiche produit.

YORK présente cette gamme comme la Série P jusqu’à 18 SEER. Toutefois, dans le tableau technique officiel du catalogue 2020, la combinaison DHP24NWB21S / DHP24CSB21S est donnée avec :

• SEER : 16
• EER : 9,75
• HSPF : 9
• capacité nominale de refroidissement : 22 000 BTU/h
• capacité nominale de chauffage : 23 000 BTU/h

Le tableau indique également une plage de modulation en climatisation de 8 630 à 23 200 BTU/h, et en chauffage de 8 650 à 26 000 BTU/h.

Voilà pourquoi nous distinguons toujours une catégorie commerciale 24 000 BTU de la capacité nominale mesurée dans les conditions normalisées. Un appareil vendu comme « 24K » n’est pas nécessairement coté exactement à 24 000 BTU/h dans toutes les conditions de certification.

Il faut également éviter de mélanger les générations de normes. Ce catalogue YORK de 2020 fournit les valeurs SEER, EER et HSPF, et non les nouvelles cotes SEER2, EER2 et HSPF2. Ces valeurs ne doivent pas être converties ou renommées automatiquement. Pour comparer cette YORK à une thermopompe récente utilisant une cote SEER2, nous recommandons donc de comparer les fiches techniques selon la même norme plutôt que de mettre les chiffres côte à côte sans contexte.

Une modulation utile dans les grands espaces

La capacité variable est un des avantages pratiques de la technologie Inverter.

En climatisation, la YORK peut descendre autour de 8 630 BTU/h au lieu de fonctionner constamment à pleine capacité. En chauffage, elle peut moduler d’environ 8 650 à 26 000 BTU/h selon les conditions établies dans la documentation YORK.

Pour un propriétaire, cela peut signifier des cycles plus longs et plus réguliers, particulièrement lorsque la température extérieure est modérée et que le bâtiment ne réclame pas la pleine capacité de l’appareil.

Sur nos projets de thermopompes murales dans le Grand Montréal, c’est précisément ce comportement que nous recherchons lorsque l’appareil dessert une aire ouverte : une salle à manger reliée au salon, une cuisine ouverte, un sous-sol de grande superficie ou un commerce où la charge thermique change au cours de la journée.

Le bon résultat dépend toutefois du dimensionnement. Installer automatiquement un 24 000 BTU simplement parce que la pièce « semble grande » est une erreur. La superficie, l’isolation, la fenestration, l’orientation solaire, la hauteur des plafonds et la circulation d’air entre les pièces doivent être considérées.

Chauffage jusqu’à -20 °C : ce que cette donnée signifie réellement

YORK donne pour le DHP24CSB21S une plage de fonctionnement en chauffage de -4 °F à 75 °F, soit approximativement -20 °C à 24 °C. En climatisation, sa plage publiée va de -18 °C à 46 °C.

Il faut interpréter correctement le -20 °C.

Cela représente une limite de fonctionnement publiée, et non une promesse que l’appareil produira toujours exactement sa capacité nominale de 23 000 BTU/h à -20 °C. Comme pour toute thermopompe, la capacité et le rendement varient avec la température extérieure.

Dans le climat de Montréal, Laval, Longueuil, Boucherville et de la Montérégie, cette distinction est particulièrement importante. Pour une résidence qui dépend principalement de la thermopompe durant l’hiver, nous vérifions toujours la charge de chauffage du bâtiment et la présence d’un chauffage d’appoint approprié.

Un débit d’air élevé pour distribuer la capacité disponible

L’unité intérieure DHP24NWB21S possède quatre débits publiés :

706 / 647 / 588 / 530 CFM.

Ses niveaux de pression sonore correspondants sont indiqués à :

48 / 44 / 40 / 36 dB(A).

Ses dimensions sont de 42 × 13 × 10 po, soit environ 1 078 × 325 × 246 mm.

Le débit maximal de 706 CFM est particulièrement pertinent pour une thermopompe de cette capacité. Un appareil de 24K installé dans un endroit trop fermé peut avoir beaucoup de capacité disponible sans réussir à la distribuer efficacement.

C’est une situation que nous évitons lors de nos estimations : mettre une grosse thermopompe dans un corridor étroit dans l’espoir de chauffer quatre chambres dont les portes restent fermées donne rarement le résultat attendu.

La position de l’unité intérieure compte presque autant que le nombre de BTU.

Volets verticaux et horizontaux automatiques : oui, la Série P les possède

La documentation YORK est particulièrement intéressante sur ce point. Le tableau des fonctions de la Série P confirme :

• balayage automatique 3D vertical et horizontal;
• mouvement haut/bas;
• mouvement gauche/droite;
• positions de volets à angles fixes.

Autrement dit, pour cette série, les volets verticaux et horizontaux peuvent être contrôlés automatiquement.

Ce détail est beaucoup plus important qu’il n’y paraît sur une unité de grande capacité. Dans une aire ouverte, nous pouvons diriger le jet d’air vers une zone éloignée plutôt que de concentrer toute la climatisation directement sous l’appareil.

Un mauvais emplacement peut toutefois annuler cet avantage. Installer la tête murale derrière une grande armoire, trop près d’une poutre ou face à un mur situé à quelques mètres seulement limite inévitablement la portée du débit d’air.

Wi-Fi disponible, mais par adaptateur

La Série P n’intègre pas le Wi-Fi de la même façon que certaines thermopompes récentes. YORK indique l’application EWPE Smart, disponible pour les Séries P, X et Z, mais précise qu’un adaptateur CS532AH est requis pour les Séries P et X.

Nous décrivons donc correctement cette fonctionnalité comme Wi-Fi en option, et non comme Wi-Fi intégré de série.

La télécommande sans fil DRCPX, elle, est fournie comme contrôleur standard avec la Série P.

Installation à Montréal, Laval, Longueuil, Rive Nord et Rive Sud : les détails qui déterminent le résultat

Une thermopompe YORK DHP24CSB21S est relativement simple à comprendre sur papier. Sur un chantier réel, la qualité du résultat dépend de dizaines de détails qui ne figurent pas dans le titre du produit.

Chez AirGreen, nous évaluons notamment l’emplacement de la tête intérieure, la longueur du parcours frigorifique, la hauteur entre les unités, l’évacuation des condensats, l’alimentation électrique, la vibration potentielle de l’unité extérieure et l’accès futur pour l’entretien.

Tuyauterie : 1/4 po liquide et 5/8 po gaz

Pour le système 24K, YORK indique :

• conduite liquide : 1/4 po
• conduite gaz : 5/8 po
• drain : 5/8 po
• longueur totale maximale de tuyauterie : 82 pi / 25 m
• différence de hauteur maximale publiée : 33 pi / 10 m

C’est un point à vérifier attentivement lors d’un remplacement.

Nous rencontrons régulièrement des propriétés où une ancienne thermopompe possède déjà des conduites frigorifiques dans les murs. Le fait que ces conduites soient physiquement présentes ne garantit pas qu’elles conviennent au nouveau système. Le diamètre, l’état, la propreté et la compatibilité doivent être vérifiés avant de décider de les conserver.

Pour le DHP24CSB21S, la combinaison 1/4 – 5/8 po doit donc être prise au sérieux.

Une alimentation 208/230 V et une protection électrique adaptée

La combinaison thermopompe 24K du tableau YORK est alimentée en 208/230 V, monophasé, 60 Hz. Pour le modèle thermopompe DHP24, le fabricant indique une MCA de 16 A et une MOCP de 25 A.

En pratique, ces données servent à déterminer correctement le circuit et la protection électrique selon les exigences du fabricant et les normes applicables.

Nous ne recommandons jamais de choisir simplement un disjoncteur en fonction de la consommation moyenne estimée. La MCA et la protection maximale contre les surintensités font partie des données qui doivent être vérifiées avant les travaux.

Dimensions extérieures et dégagements

Le module extérieur DHP24CSB21S mesure environ :

38 × 28 × 16 po
ou 955 × 700 × 396 mm.

Son niveau sonore extérieur publié est de 59 dB(A).

Pour une installation sur la Rive Sud, à Montréal ou dans les secteurs plus denses de Laval et Longueuil, nous devons tenir compte non seulement de l’espace physique occupé par l’appareil, mais aussi :

• de l’accès pour le service;
• des dégagements nécessaires autour de l’échangeur;
• de la neige;
• de l’écoulement provenant du dégivrage;
• de la proximité des fenêtres;
• des vibrations transmises à la structure;
• des exigences municipales applicables à l’emplacement d’une thermopompe.

Un appareil bien choisi mais mal positionné peut devenir inutilement bruyant ou difficile à entretenir.

Les erreurs que nous cherchons à éviter sur une thermopompe de 24 000 BTU

Une installation durable ne consiste pas à fixer deux appareils et à les relier avec une paire de tuyaux.

Parmi les problèmes que nous cherchons systématiquement à éliminer sur nos installations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous retrouvons :

• une unité intérieure beaucoup trop grosse pour la pièce;
• un jet d’air dirigé directement vers un lit, un sofa ou une table de travail;
• une pente de drain insuffisante;
• une tuyauterie existante de mauvais diamètre;
• un support extérieur qui amplifie les vibrations;
• une unité extérieure trop près d’un obstacle;
• une alimentation électrique sélectionnée sans consulter la MCA et la MOCP;
• un parcours frigorifique beaucoup plus long que prévu;
• une mauvaise compréhension de la capacité disponible par grand froid.

Un 24 000 BTU est particulièrement sensible à son emplacement puisque son débit d’air est important. Dans une grande aire ouverte, c’est un avantage. Dans une petite pièce fermée, cela peut au contraire créer un inconfort.

Entretien d’une YORK Série P : préserver le débit d’air avant que le problème soit perceptible

Le débit d’air d’une tête murale dépend directement de la propreté des filtres, de l’évaporateur et de la turbine.

Une unité capable de déplacer jusqu’à 706 CFM ne donnera pas le même résultat si la turbine est chargée de poussière ou si l’échangeur est obstrué. Le propriétaire peut parfois avoir l’impression que « la thermopompe ne refroidit plus comme avant », alors que le problème provient principalement de la circulation d’air.

Nous recommandons donc une inspection périodique des filtres et un nettoyage approfondi de la thermopompe murale lorsque l’accumulation interne le justifie. C’est particulièrement pertinent dans les logements avec animaux, dans les cuisines ouvertes, dans les environnements poussiéreux et dans les installations fonctionnant presque continuellement.

Garantie : bien distinguer la garantie YORK et la couverture de main-d’œuvre

Le catalogue YORK indique une garantie standard de 7 ans sur le compresseur et 5 ans sur les pièces, avec possibilité de passer à 10 ans sur le compresseur et 10 ans sur les pièces après enregistrement admissible. Le document mentionne aussi une option de protection de main-d’œuvre de 10 ans soumise à des conditions supplémentaires.

La fiche AirGreen de ce produit présente pour sa part une couverture 10-10-0 ans et indique qu’une garantie supplémentaire est possible.

Pour éviter toute confusion, la garantie applicable à une installation donnée doit toujours être confirmée au moment de l’achat, particulièrement sur un modèle provenant d’une génération de produits plus ancienne.

Cette YORK est-elle admissible à une subvention LogisVert?

La fiche AirGreen fournie pour ce modèle indique :

ENERGY STAR : Non
ENERGY STAR Cold Climate : Non

et aucun montant de subvention provinciale n’y est actuellement affiché.

Nous ne recommandons donc pas de choisir cette thermopompe en présumant qu’une aide financière sera automatiquement disponible. Lorsqu’une subvention pour thermopompe au Québec fait partie du calcul économique d’un projet, nous vérifions l’admissibilité du modèle précis avant la signature.

C’est particulièrement important lorsqu’un propriétaire compare cette YORK à une thermopompe froide-climat récente dont le prix initial est supérieur mais qui pourrait bénéficier d’un programme d’aide différent.

À qui cette thermopompe murale YORK 24K convient-elle?

Cette configuration peut être pertinente pour un propriétaire recherchant une thermopompe murale monozone de grande capacité, particulièrement pour :

• une grande aire ouverte;
• un étage à concept ouvert;
• un grand sous-sol;
• un local commercial;
• une pièce présentant une charge de climatisation importante;
• un remplacement où les caractéristiques mécaniques et électriques existantes correspondent au système.

Elle est moins intéressante si le projet exige prioritairement une certification ENERGY STAR Cold Climate, une performance documentée à très basse température sous -20 °C ou une technologie de réfrigérant plus récente.

Le choix doit donc se faire sur le projet complet, pas uniquement sur le nom YORK, la mention 18 SEER ou le chiffre 24 000 BTU.

Pourquoi l’estimation sur place reste importante pour une thermopompe 24K

Deux maisons possédant exactement la même superficie peuvent nécessiter deux solutions CVAC différentes.

À Montréal, une maison centenaire avec murs peu isolés et grandes fenêtres n’a pas le même profil thermique qu’un condo récent de superficie comparable à Boucherville. À Laval, un bungalow avec sous-sol ouvert ne distribue pas l’air comme un cottage à plusieurs étages. À Longueuil, l’emplacement disponible pour l’unité extérieure peut aussi modifier complètement le parcours de tuyauterie.

C’est pourquoi, chez AirGreen, nous utilisons l’estimation pour déterminer :

• la capacité réellement nécessaire;
• le meilleur emplacement intérieur;
• le meilleur emplacement extérieur;
• le parcours des conduites;
• les besoins électriques;
• les contraintes d’accès;
• le drainage;
• les possibilités de chauffage d’appoint;
• et la pertinence économique du modèle par rapport aux thermopompes actuellement disponibles.

Notre lecture de la YORK Série P DHP24 : une fiche technique plus intéressante que son simple titre

La Thermopompe Murale YORK Série P 18 SEER | 24000 BTU est un bon exemple de l’importance de lire les données techniques en détail.

Il s’agit bien d’une unité de la famille 24K Série P, mais le tableau YORK donne pour cette combinaison précise une capacité nominale de refroidissement de 22 000 BTU/h, une capacité de chauffage de 23 000 BTU/h, un SEER de 16, un HSPF de 9, un fonctionnement en chauffage jusqu’à -20 °C, un débit allant jusqu’à 706 CFM, une tuyauterie 1/4 – 5/8 po et une alimentation 208/230 V.

Elle offre également un véritable avantage de distribution grâce au balayage automatique vertical et horizontal, tandis que le contrôle Wi-Fi demeure disponible avec l’adaptateur approprié.

Ce sont ces détails qui permettent de déterminer si elle convient réellement à une propriété plutôt que de s’arrêter à trois chiffres dans un titre.
