Thermopompe Murale YORK Série P 18 SEER | 9000 BTU 220V

Un format 9 000 BTU particulièrement intéressant lorsqu’une pièce n’a pas besoin d’une thermopompe surdimensionnée

La thermopompe murale YORK Série P 9 000 BTU 220 V correspond à une catégorie d’appareils que nous utilisons lorsqu’il faut traiter une zone précise sans installer inutilement une capacité beaucoup plus élevée. Une chambre principale, un bureau fermé, un petit condo, un agrandissement ou une section de maison difficile à climatiser sont des exemples où un 9 000 BTU peut être nettement plus logique qu’un appareil de 12 000 ou 18 000 BTU, à condition que le calcul de charge le confirme.

Dans la documentation YORK, la Série P est une gamme mini-split simple zone à technologie Inverter. Le principe est important : au lieu de fonctionner continuellement selon une logique tout ou rien, le compresseur module sa capacité en fonction de la demande thermique. YORK explique que ses systèmes sans conduits ajustent le débit de réfrigérant selon les besoins de la zone et utilisent un compresseur Inverter pour maintenir plus précisément la température.

Pour cette version, la combinaison qui nous intéresse est très précise : DHP09NWB21S à l’intérieur et DHP09CSB21S à l’extérieur, alimentée en 208/230 V. YORK identifie bien cette paire comme la thermopompe P Series de 9 000 BTU/h en 208/230 V.

Il y a cependant une nuance technique que nous jugeons importante de présenter clairement. Le nom commercial de la famille est « P Series 18 SEER », d’où le titre de ce produit, mais le tableau de performance de la combinaison DHP09NWB21S + DHP09CSB21S indique un SEER de 16, un EER de 10 et un HSPF de 9. Le terme « 18 SEER » décrit donc la série et sa performance maximale selon les configurations, mais pas nécessairement la cote exacte de chaque capacité.

Chez AirGreen, ce type de distinction compte. Lorsqu’un propriétaire à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud compare plusieurs thermopompes, nous préférons examiner la combinaison AHRI et les numéros exacts des deux unités plutôt que de nous arrêter au nom général imprimé sur une brochure.

DHP09NWB21S et DHP09CSB21S : les chiffres techniques qui comptent vraiment

La fiche produit AirGreen identifie l’unité extérieure DHP09CSB21S, l’unité intérieure DHP09NWB21S et la référence AHRI 8578537. La documentation YORK nous permet ensuite d’aller beaucoup plus loin dans les caractéristiques concrètes de cette combinaison.

Les principales données publiées sont :

• Capacité nominale de refroidissement : 9 000 BTU/h
• Plage de refroidissement : 3 100 à 9 600 BTU/h
• Capacité nominale de chauffage : 9 500 BTU/h
• Plage de chauffage : 3 100 à 12 000 BTU/h
• EER : 10
• SEER : 16 pour cette combinaison précise
• HSPF : 9
• Alimentation : 208/230 V, monophasé, 60 Hz
• Courant nominal en climatisation : 4 A
• Courant nominal en chauffage : 3,6 A
• MCA : 9 A
• MOCP/MOP : 15 A
• Réfrigérant : R410A
• Tuyauterie frigorifique : 1/4 po liquide et 3/8 po gaz
• Drain : 5/8 po
• Longueur maximale de tuyauterie : 49,2 pi, soit 15 m
• Dénivelé maximal : 33 pi, soit 10 m
• Plage de fonctionnement en chauffage : -20 °C à 24 °C
• Plage de fonctionnement en climatisation : -18 °C à 46 °C

Ces valeurs permettent de mieux comprendre le rôle de cette YORK. C’est une petite thermopompe murale capable de descendre à environ 3 100 BTU/h lorsque la demande est faible et de monter jusqu’à 12 000 BTU/h en chauffage dans sa plage de modulation publiée. Cette amplitude est particulièrement pertinente dans une petite pièce où un appareil qui fonctionne constamment à pleine capacité serait souvent inconfortable.

Pourquoi une capacité de 9 000 BTU peut être préférable à 12 000 BTU

Lors de nos projets de climatisation et chauffage dans le Grand Montréal, nous voyons régulièrement la même logique : un propriétaire préfère acheter un appareil plus gros « pour être certain ». Pourtant, en CVAC, davantage de BTU n’est pas automatiquement une amélioration.

Une unité surdimensionnée peut atteindre trop rapidement la température demandée, diminuer sa durée de fonctionnement et offrir une gestion de l’humidité moins favorable. Elle peut également produire un courant d’air excessif dans une petite chambre.

À l’inverse, un appareil trop petit risque de fonctionner près de sa limite pendant de longues périodes.

Pour déterminer si le YORK 9 000 BTU convient, nous regardons notamment la superficie, la hauteur du plafond, le nombre et la taille des fenêtres, l’exposition au soleil, l’isolation, l’étage où se trouve la pièce et la circulation d’air vers les espaces adjacents.

Dans un plex montréalais, par exemple, une chambre au troisième étage avec une grande fenêtre orientée plein ouest n’a pas nécessairement la même charge de climatisation qu’une pièce de superficie identique située au rez-de-chaussée à l’ombre. C’est précisément pourquoi nous évitons de sélectionner une thermopompe murale uniquement à partir du nombre de pieds carrés.

Une unité intérieure compacte : 31 po de largeur

L’unité intérieure DHP09NWB21S mesure environ 31 × 11 × 8 po, soit 790 × 275 × 200 mm selon YORK. Elle ne pèse qu’environ 20 lb net.

Ce format est utile dans les chambres et bureaux où l’espace disponible au-dessus d’une porte ou entre deux murs peut être limité.

L’unité extérieure est elle aussi relativement compacte : 30,5 × 21 × 12,5 po, soit 776 × 540 × 320 mm. La brochure indique un niveau de pression sonore extérieur de 52 dB(A) pour le DHP09CSB21S.

Dans des secteurs densément bâtis de Montréal, cette dimension facilite souvent davantage le positionnement qu’un condenseur de grande capacité. Cela ne dispense toutefois pas de respecter les dégagements, les exigences municipales applicables et une implantation qui limite les nuisances pour les voisins.

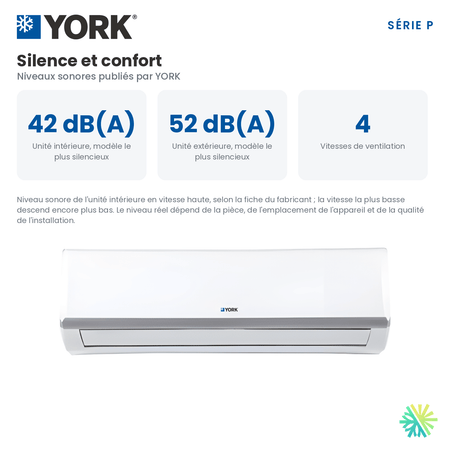

Quatre débits mesurés et un fonctionnement intérieur jusqu’à 28 dB(A)

La fiche YORK indique quatre valeurs de débit d’air pour le DHP09NWB21S :

318 / 288 / 241 / 171 CFM.

Le niveau de pression sonore correspondant varie de 42 / 38 / 34 / 28 dB(A).

Le niveau minimal de 28 dB(A) est particulièrement pertinent pour une installation dans une chambre à coucher. Mais le bruit réel perçu ne dépend pas uniquement du chiffre inscrit dans la fiche technique. Le positionnement de l’évaporateur, sa proximité avec le lit, les vibrations transmises au mur et même l’état de propreté de la turbine peuvent changer la perception acoustique.

Lors d’une installation CVAC, nous cherchons donc à éviter de placer l’unité directement à quelques pieds du visage d’une personne qui dort. Une thermopompe silencieuse installée au mauvais endroit peut devenir plus dérangeante qu’une unité légèrement plus sonore mais mieux positionnée.

Volets verticaux et horizontaux automatiques : une fonction utile dans les petites zones

La Série P dispose d’un système de contrôle de l’air plus complet qu’un simple volet vertical. Le tableau des fonctions YORK indique le 3D Auto Swing, décrit comme un balayage automatique vertical et horizontal. La gamme P possède également le balayage haut-bas, gauche-droite et le réglage à angle fixe.

C’est cohérent avec la fiche AirGreen, qui indique :

Contrôle vertical : Auto
Contrôle horizontal : Auto

Pour nous, cette caractéristique est plus utile qu’elle peut sembler. Dans une pièce étroite, il est souvent préférable de pousser l’air dans la longueur plutôt que directement vers le mur opposé. Dans une chambre, nous pouvons orienter le flux de manière à réduire le souffle direct sur le lit. Dans un petit salon ouvert vers une cuisine, le mouvement horizontal peut aider à répartir davantage l’air.

Le mouvement des volets ne transforme toutefois pas une thermopompe simple zone en système multizone. Une porte fermée reste une barrière importante à la circulation de l’air.

Wi-Fi : oui, mais avec un adaptateur

La fiche AirGreen indique correctement le Wi-Fi en option.

La documentation YORK précise que les Séries P et X utilisent l’application EWPE Smart App et nécessitent l’adaptateur CS532AH pour obtenir cette fonction. L’application permet alors de contrôler le système à partir d’un téléphone ou d’une tablette.

La télécommande infrarouge DRCPX, en revanche, est fournie de série avec les Séries P et X.

Cette distinction évite une confusion assez fréquente : la présence du symbole Wi-Fi dans une brochure ne signifie pas nécessairement que la connectivité est déjà intégrée au module mural.

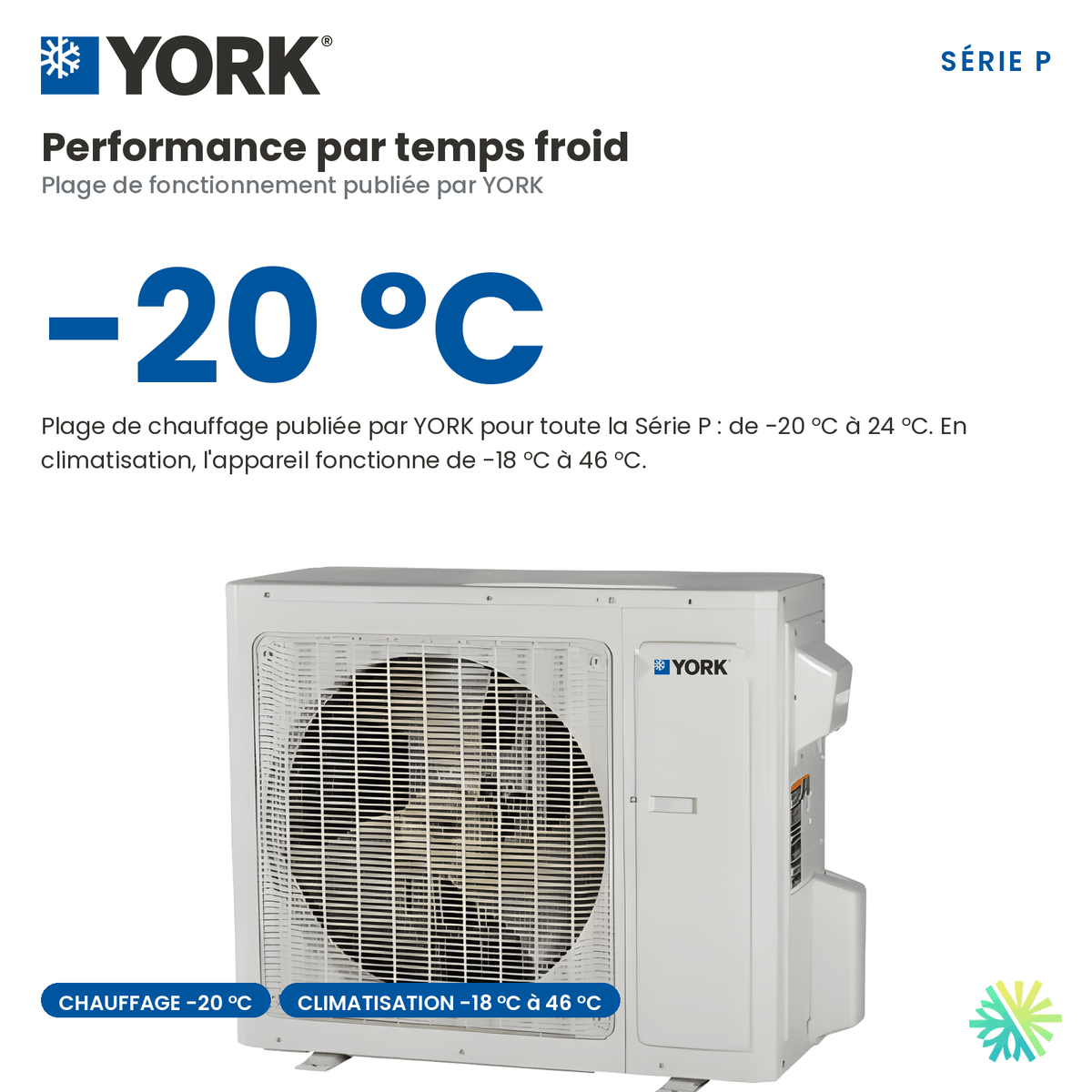

Chauffage jusqu’à -20 °C : bien comprendre ce que cette donnée signifie

YORK donne une plage de fonctionnement en chauffage de -4 °F à 75 °F, ce qui correspond à -20 °C à 24 °C, pour le DHP09CSB21S.

Il faut cependant éviter une mauvaise interprétation. Une limite de fonctionnement à -20 °C ne signifie pas automatiquement que l’appareil produit encore ses 9 500 BTU nominaux lorsque l’air extérieur est à -20 °C.

La brochure fournie ne donne pas, pour cette combinaison, une table détaillée de capacité à -8 °C, -15 °C et -20 °C. Nous ne pouvons donc pas attribuer arbitrairement une puissance de chauffage à ces températures.

C’est particulièrement important au Québec. Un propriétaire de Laval, Terrebonne, Blainville, Longueuil ou Boucherville qui souhaite que sa thermopompe soit la principale source de chauffage doit distinguer trois éléments : la température minimale de fonctionnement, la capacité réellement disponible à cette température et le rendement énergétique correspondant.

La YORK P 9 000 BTU peut donc fonctionner dans la plage publiée jusqu’à -20 °C, mais la documentation fournie ne permet pas d’affirmer qu’elle conserve 100 % de sa capacité nominale à cette température.

ENERGY STAR et subventions : ne pas confondre fonctionnement au froid et certification climat froid

La fiche actuelle fournie par AirGreen classe ce modèle comme ENERGY STAR : Non et ENERGY STAR Cold Climate : Non. La section de subvention provinciale n’affiche pas de montant.

Cette information est cohérente avec le positionnement du produit : une thermopompe peut être capable de fonctionner sous zéro sans pour autant porter une certification ENERGY STAR climat froid.

Pour un client dont la priorité absolue est l’accès à une subvention québécoise, nous recommandons de vérifier l’admissibilité du numéro AHRI au moment de la soumission plutôt que de supposer qu’une thermopompe est admissible simplement parce qu’elle chauffe à basse température. Les programmes et critères peuvent changer, tandis que le numéro exact de la combinaison reste l’élément à vérifier.

SEER, SEER2, HSPF et HSPF2 : attention aux générations de normes

La brochure YORK jointe date de novembre 2020. Elle utilise donc principalement les anciennes métriques SEER, EER et HSPF.

Pour le DHP09NWB21S avec DHP09CSB21S, elle publie SEER 16, EER 10 et HSPF 9.

Il ne faut pas prendre une valeur SEER et simplement la rebaptiser SEER2, ni faire de conversion approximative lorsque la cote officielle de la combinaison n’est pas disponible. Les procédures d’essai ne sont pas identiques.

Sur une page produit destinée à informer correctement un propriétaire, nous préférons séparer clairement :

les données historiques confirmées de la brochure YORK,
les données AHRI actuelles lorsque disponibles,
et les classifications actuelles de subventions.

Cette méthode réduit les erreurs qui apparaissent parfois lorsqu’une ancienne thermopompe est intégrée dans une base de données moderne conçue autour des champs SEER2 et HSPF2.

Ce que l’installation change réellement sur le confort, le bruit et la durée de vie de cette YORK

Tuyauterie 1/4 po – 3/8 po : un détail à vérifier lors d’un remplacement

La combinaison 9 000 BTU utilise une conduite liquide de 1/4 po et une conduite gaz de 3/8 po. YORK limite la longueur totale de tuyauterie à 49,2 pieds, avec une différence de hauteur maximale de 33 pieds.

Cette donnée devient particulièrement importante lorsqu’un client souhaite remplacer une ancienne thermopompe tout en conservant la tuyauterie existante.

Nous ne présumons jamais qu’un ancien système de 9 000 ou 12 000 BTU possède automatiquement les bons diamètres. Nous vérifions les conduites, leur état, leur longueur et leur compatibilité avant de décider si elles peuvent être réutilisées.

Une mauvaise tuyauterie peut créer des problèmes de circulation du réfrigérant, de retour d’huile et de fonctionnement du compresseur. Sur une installation de thermopompe à Montréal ou sur la Rive Sud, cette vérification prend quelques minutes mais peut éviter un problème beaucoup plus coûteux après la mise en service.

Circuit électrique de 208/230 V : MCA 9 A et protection maximale 15 A

Le terme « 220 V » utilisé dans le commerce correspond ici à une alimentation nominale 208/230 V, 1 phase, 60 Hz.

YORK indique pour la thermopompe :

MCA : 9 A
MOCP : 15 A

Le MCA représente l’ampacité minimale requise du circuit, tandis que le MOCP ou MOP indique la protection maximale contre les surintensités recommandée par le fabricant.

Pour l’installation, nous vérifions les données de la plaque signalétique de l’équipement réellement livré ainsi que le circuit disponible. C’est plus fiable que de choisir un disjoncteur uniquement en fonction du nombre de BTU.

Le drainage mérite autant d’attention que les conduites frigorifiques

Le drain du DHP09NWB21S est indiqué à 5/8 po.

Sur une thermopompe murale, une partie importante des appels de service liés à l’eau ne provient pas du circuit frigorifique mais du drainage des condensats : pente insuffisante, accumulation de saletés, conduite écrasée, mauvais raccord ou obstruction.

Nous accordons donc beaucoup d’attention au trajet du drain lors de l’installation. Une ligne qui semble esthétique mais qui remonte légèrement derrière un mur peut devenir problématique lors des journées très humides de juillet.

Dans les appartements et plex de Montréal, où les parcours peuvent être complexes, il vaut parfois mieux choisir un chemin légèrement plus visible mais techniquement correct qu’un trajet caché qui compromet l’écoulement.

Entretien : pourquoi 318 CFM aujourd’hui ne garantit pas 318 CFM après plusieurs saisons

La documentation donne jusqu’à 318 CFM de débit d’air. Ce chiffre suppose évidemment que l’appareil fonctionne dans des conditions normales et que les filtres, l’échangeur et la turbine permettent une circulation adéquate.

Avec le temps, la poussière peut s’accumuler sur la roue de ventilation. Le débit diminue progressivement et le propriétaire s’habitue parfois au changement sans s’en rendre compte. L’appareil peut alors fonctionner plus longtemps, devenir plus sonore ou produire une distribution d’air moins uniforme.

Un entretien CVAC approprié comprend donc plus que le simple nettoyage superficiel des filtres. Lorsque l’unité est fortement utilisée en climatisation, l’inspection de l’évaporateur, de la turbine et du drain devient particulièrement pertinente.

Garantie : 10 ans sur compresseur et pièces après les conditions d’enregistrement applicables

La fiche AirGreen indique une garantie 10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre pour cette offre.

La brochure YORK explique plus précisément la structure d’origine de la garantie : 7 ans sur le compresseur et 5 ans sur les pièces en garantie standard, avec une extension à 10 ans sur le compresseur et 10 ans sur les pièces après l’enregistrement en ligne pour les installations résidentielles admissibles. Une couverture de main-d’œuvre de 10 ans était également proposée comme option distincte.

Cette différence explique pourquoi l’enregistrement de l’équipement après l’installation est important. Nous recommandons toujours de conserver les numéros de modèle, numéros de série, facture et preuve d’installation avec les documents de la propriété.

Un scénario typique : petite chambre, grand appareil proposé ailleurs

Un cas que nous rencontrons régulièrement dans nos estimations est celui d’une petite zone où le propriétaire a reçu une recommandation de 12 000 BTU simplement parce que cette capacité est plus courante en inventaire.

Notre approche consiste plutôt à regarder la charge réelle.

Si une chambre fermée peut être correctement desservie par un 9 000 BTU, installer davantage de capacité n’apporte pas nécessairement plus de confort. Le DHP09NWB21S peut descendre jusqu’à environ 171 CFM au débit publié le plus faible, avec une pression sonore intérieure de 28 dB(A). Cela correspond précisément au type de fonctionnement que l’on recherche dans une pièce où le silence et la douceur du mouvement d’air comptent autant que la puissance maximale.

À l’inverse, nous ne forçons jamais un 9 000 BTU dans une aire ouverte qui a réellement besoin de davantage de capacité simplement pour profiter du format compact de l’appareil.

Pourquoi choisir AirGreen pour une installation de YORK dans le Grand Montréal

Pour nous, vendre une thermopompe murale YORK ne consiste pas uniquement à livrer deux boîtes.

La qualité du résultat dépend de la sélection de capacité, du positionnement de l’unité intérieure, du support du condenseur, du trajet des lignes frigorifiques, de la pente du drain, du circuit électrique, de l’évacuation de l’air extérieur et de la mise en service.

Nous travaillons dans les réalités particulières des bâtiments de Montréal, Laval, Longueuil, la Rive Nord, la Rive Sud et la Montérégie : plex avec murs de maçonnerie, condos avec règlements de copropriété, maisons où la façade disponible est limitée, passages de tuyauterie difficiles, installations sur balcon et remplacements où les conduites existantes doivent être vérifiées soigneusement.

C’est aussi pourquoi nous analysons les numéros exacts plutôt que de nous contenter de l’étiquette « 18 SEER ». Pour cette YORK, la documentation confirme une thermopompe DHP09NWB21S + DHP09CSB21S de 9 000 BTU en 208/230 V, avec 9 500 BTU nominaux en chauffage, une modulation en chauffage jusqu’à 12 000 BTU, du R410A, une tuyauterie 1/4–3/8, un fonctionnement publié jusqu’à -20 °C et une connectivité Wi-Fi disponible avec adaptateur.

Contactez AirGreen pour vérifier si le 9 000 BTU est la bonne capacité

La YORK Série P 9 000 BTU 220 V peut être une solution très pertinente lorsqu’elle est installée dans une zone dont la charge correspond réellement à sa capacité. Son format compact, son fonctionnement Inverter, ses volets automatiques verticaux et horizontaux, ses faibles niveaux sonores et sa tuyauterie 1/4–3/8 en font une configuration intéressante pour plusieurs projets résidentiels.

Avant l’achat, nous recommandons toutefois de valider la capacité nécessaire, l’emplacement du condenseur, la longueur des conduites, l’alimentation électrique et les attentes en chauffage hivernal.
