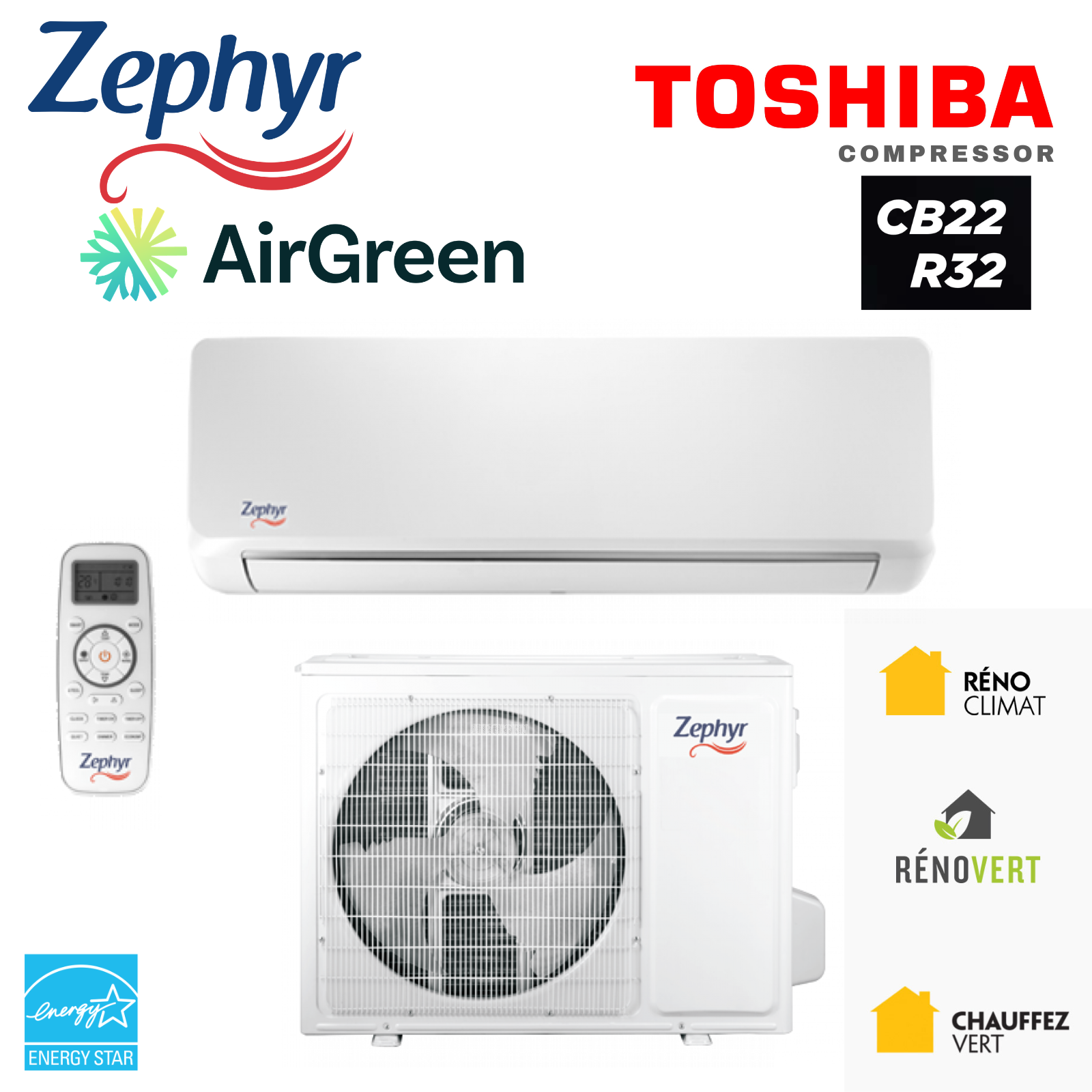

Thermopompe murale Zephyr CB22 R32 ZE-24CB22 – Une solution 24 000 BTU robuste pour les grands espaces

Une thermopompe murale 24 000 BTU pensée pour les grands espaces

La Thermopompe murale Zephyr CB22 R32 ZE-24CB22 s’adresse aux propriétaires qui recherchent une solution CVAC puissante, simple à utiliser et adaptée aux grands espaces résidentiels ou commerciaux légers. Avec sa capacité de 24 000 BTU en climatisation et 24 000 BTU en chauffage à 8,3 °C, ce modèle est conçu pour offrir un confort sérieux dans une grande aire ouverte, un rez-de-chaussée spacieux, un condo de grande superficie, un bureau, un commerce ou une pièce difficile à stabiliser.

Chez AirGreen, nous recommandons ce type d’appareil lorsque le besoin dépasse le simple rafraîchissement ponctuel. Une thermopompe murale de 24 000 BTU doit être bien dimensionnée, bien positionnée et installée selon les bonnes pratiques CVAC. À Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord, nous voyons souvent des espaces où la superficie seule ne suffit pas à choisir la bonne capacité. Il faut aussi tenir compte de l’isolation, de la hauteur des plafonds, de l’exposition au soleil, de la fenestration, de la circulation d’air et de la configuration des pièces.

La Zephyr ZE-24CB22 se distingue par son fonctionnement au réfrigérant R-32, sa technologie DC Inverter, son chauffage jusqu’à -25 °C, son mode climatisation jusqu’à -15 °C, son débit d’air élevé et ses nombreuses fonctions de confort. C’est une machine intéressante pour les clients qui veulent une thermopompe murale performante sans nécessairement aller vers un système central ou multizone.

Les caractéristiques techniques importantes du modèle ZE-24CB22

Pour le modèle ZE-24CB22, les données principales de la brochure sont les suivantes :

• Marque : Zephyr
• Série : CB22 R32
• Modèle : ZE-24CB22
• Type : thermopompe murale
• Capacité de refroidissement à 35 °C : 24 000 BTU/h
• Capacité de chauffage à 8,3 °C : 24 000 BTU/h
• SEER2 : 19,5
• HSPF2 IV : 9
• EER2 : 10,6
• COP chauffage à 8,3 °C : 3,3
• COP2 chauffage : 11,3 Btu/W
• Capacité nominale de chauffage à -8,3 °C : 20 800 BTU/h
• Capacité maximale de chauffage à -15 °C : 18 200 BTU/h
• Capacité maximale de chauffage à -20 °C : 16 000 BTU/h
• COP à -15 °C : 1,9
• Réfrigérant : R-32
• Charge de réfrigérant : 47,62 oz
• Débit d’air : 466 à 647 CFM
• Pression acoustique intérieure : 49 / 46 / 39 / 37 / 33 dB(A)
• Pression acoustique extérieure : 60 dB(A)
• Tension : 208/230 V, 60 Hz, 1 phase
• Courant nominal en refroidissement : 10 A
• Courant nominal en chauffage : 9,5 A
• MCA : 21 A
• MOP : 25 A
• Fil de communication exigible : 4/14 multibrins en cuivre 600 V
• Compresseur : rotatif GMCC
• Moteur intérieur DC : oui
• Moteur extérieur DC : oui
• Tuyau liquide : 3/8 po
• Tuyau gaz : 5/8 po
• Longueur de tuyauterie totale : 10 à 98 pi
• Dénivellation maximale : 50 pi
• Longueur de précharge : 25 pi
• Dimensions unité intérieure : 42 1/16 x 12 5/8 x 9 1/16 po
• Dimensions unité extérieure : 33 7/8 x 25 1/2 x 12 3/16 po
• Plage de fonctionnement en refroidissement : -15 °C à 48 °C
• Plage de fonctionnement en chauffage : -25 °C à 24 °C
• Garantie de base Zephyr : 10 ans pièces
• Garantie main-d’œuvre : disponible selon le distributeur

Ces informations sont essentielles avant toute installation. Une thermopompe murale 24 000 BTU en 208/230 V avec MCA de 21 A et MOP de 25 A ne s’installe pas comme une petite unité 9 000 ou 12 000 BTU. Il faut vérifier le panneau électrique, le calibre du câblage, la protection requise, le passage de la tuyauterie et les dégagements autour de l’unité extérieure.

Performance en chauffage et climatisation au Québec

La brochure indique que la thermopompe Zephyr CB22 peut offrir un chauffage jusqu’à -25 °C et un fonctionnement en climatisation jusqu’à -15 °C. Pour le Québec, c’est un point très important, surtout pour les clients situés à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, où les hivers peuvent varier rapidement entre humidité, gel, redoux, neige et grands froids.

Pour le modèle ZE-24CB22, la performance en chauffage à basse température mérite une attention particulière :

• 20 800 BTU/h à -8,3 °C
• 18 200 BTU/h à -15 °C
• 16 000 BTU/h à -20 °C

Ces chiffres montrent que l’appareil conserve une capacité utile même lorsque la température extérieure descend. Toutefois, il faut être clair : une thermopompe murale performante ne remplace pas toujours 100 % du chauffage principal dans toutes les maisons, surtout dans les bâtiments plus anciens, mal isolés, très fenestrés ou exposés au vent.

Chez AirGreen, nous expliquons toujours cette réalité avant l’installation. Une thermopompe comme la ZE-24CB22 peut réduire fortement l’utilisation des plinthes électriques ou d’un autre chauffage d’appoint, mais le résultat réel dépendra du bâtiment. Dans une grande aire ouverte bien isolée, elle peut offrir un confort remarquable. Dans une maison plus ancienne avec divisions fermées, la distribution de l’air peut devenir plus complexe.

En climatisation, la capacité de 24 000 BTU/h permet de traiter des espaces importants. Le débit d’air de 466 à 647 CFM aide à déplacer un volume d’air élevé, ce qui est particulièrement pertinent dans les pièces ouvertes ou les zones où l’air chaud s’accumule rapidement en été.

R-32, inverseur DC et confort stable au quotidien

La Zephyr CB22 ZE-24CB22 fonctionne au R-32, un réfrigérant utilisé dans plusieurs nouvelles générations de thermopompes murales. Pour le client, le type de réfrigérant semble parfois secondaire, mais il fait partie de la conception globale de l’appareil et des bonnes pratiques d’installation.

Le modèle utilise aussi une technologie à fréquence variable, souvent appelée Inverter. Cette technologie permet à la thermopompe d’ajuster sa puissance en temps réel au lieu de simplement fonctionner en marche-arrêt. Le résultat recherché est un confort plus stable, moins de variations de température et une consommation d’énergie mieux contrôlée.

La brochure met de l’avant cette logique de confort : la machine ajuste sa puissance selon les besoins de la pièce. Pour un propriétaire, cela signifie généralement une température plus régulière, moins de cycles brusques et une meilleure sensation de confort, surtout dans les grands espaces où l’air peut être plus difficile à équilibrer.

L’installation reste toutefois déterminante. Même une bonne thermopompe Inverter peut donner un résultat moyen si l’unité intérieure est mal placée, si les lignes frigorifiques sont mal installées, si le vide n’est pas fait correctement ou si l’unité extérieure manque de dégagement.

Installation CVAC : les points à vérifier avant de confirmer le projet

Une installation de thermopompe murale 24 000 BTU demande une vraie planification. Chez AirGreen, nous regardons toujours plusieurs éléments avant de recommander ou de confirmer une installation de la ZE-24CB22.

Emplacement de l’unité intérieure

L’unité intérieure mesure 42 1/16 x 12 5/8 x 9 1/16 po. Elle est donc plus large qu’une petite thermopompe murale standard. Il faut prévoir un mur suffisamment dégagé, une bonne hauteur, un passage réaliste pour la tuyauterie et une orientation qui favorise la diffusion de l’air.

Le positionnement est crucial. Une unité de 24 000 BTU peut déplacer beaucoup d’air. Si elle est installée directement face à un canapé, une table de travail ou un lit, le client peut ressentir un courant d’air même si la température est correcte. L’objectif est de distribuer l’air dans la zone principale sans créer d’inconfort.

Emplacement de l’unité extérieure

L’unité extérieure mesure 33 7/8 x 25 1/2 x 12 3/16 po. Elle doit être installée sur une base solide, avec des dégagements suffisants pour permettre une bonne circulation d’air. Le niveau sonore extérieur indiqué est de 60 dB(A), ce qui doit aussi être pris en compte dans les secteurs plus denses comme Montréal, Longueuil ou certains quartiers de Laval.

En hiver, l’emplacement doit tenir compte de la neige, de la glace, des gouttières, de l’écoulement d’eau et de l’accès pour l’entretien. Une unité extérieure mal placée peut perdre en performance, accumuler de la glace inutilement ou devenir difficile à entretenir.

Tuyauterie 3/8 - 5/8 po

Le modèle ZE-24CB22 utilise une tuyauterie 3/8 po liquide et 5/8 po gaz. C’est un point très important lors d’un remplacement. Beaucoup de clients veulent réutiliser les anciennes lignes pour réduire les travaux, mais il ne faut jamais supposer que les lignes existantes sont compatibles.

Nous vérifions toujours :

• le diamètre exact des lignes;
• l’état du cuivre;
• la longueur totale;
• l’ancien type de réfrigérant;
• l’accessibilité du parcours;
• la possibilité de remplacer proprement les lignes;
• les risques de contamination;
• l’impact sur la garantie et la performance.

Dans plusieurs situations, remplacer la tuyauterie est la meilleure décision, même si cela demande plus de travail au départ.

Alimentation électrique 208/230 V

La fiche technique indique une alimentation 208/230 V, 60 Hz, 1 phase, avec MCA de 21 A et MOP de 25 A. Cela signifie qu’une vérification électrique est obligatoire avant l’installation.

Dans certaines maisons plus anciennes, le panneau électrique peut être déjà chargé. Il faut alors vérifier l’espace disponible, la capacité du panneau, le disjoncteur requis et le calibre du fil. Un prix d’installation réaliste doit tenir compte de cette partie électrique dès le départ.

Niveau sonore, débit d’air et confort intérieur

La ZE-24CB22 possède une pression acoustique intérieure indiquée à 49 / 46 / 39 / 37 / 33 dB(A) selon les vitesses, avec un niveau plus bas en mode silence. Pour une unité de grande capacité, ces niveaux sont cohérents avec une machine pensée pour déplacer un bon volume d’air.

Le débit d’air de 466 à 647 CFM est particulièrement important. Il permet à l’appareil de mieux distribuer la chaleur ou la fraîcheur dans un espace ouvert. Mais encore une fois, tout dépend de la configuration réelle. Dans une aire ouverte, ce débit peut être un avantage majeur. Dans une pièce fermée ou mal orientée, il peut devenir trop puissant si la machine est surdimensionnée.

Le bon dimensionnement est donc essentiel. Une 24 000 BTU ne doit pas être choisie simplement parce qu’elle est “plus forte”. Un appareil trop puissant peut atteindre rapidement la température en climatisation, mais réduire le temps de déshumidification. Résultat : la pièce peut sembler fraîche, mais encore humide. À l’inverse, un appareil trop petit fonctionnera constamment et aura de la difficulté pendant les journées très chaudes ou très froides.

Fonctions pratiques : mode 4D, silence, nuit, iFeel et nettoyage automatique

La brochure présente plusieurs fonctions intéressantes pour le confort quotidien. Parmi les plus importantes :

• Mode nuit
• Mode silence
• Mode iFeel
• Démarrage rapide
• Chauffage de base
• Chauffage du compresseur
• Chauffage du châssis pour la base extérieure
• Boîte électrique anti-feu
• Technologie auto-adaptative de tension
• Drain à 2 côtés
• Minuterie 24 h
• Oscillation automatique
• Mode 4D
• Atténuateur DEL
• 5 vitesses de ventilation intérieure
• Télécommande sans fil DEL
• Chauffage automatique 8 °C / 46 °F
• Tuyau à drain réversible
• Fonction Turbo
• Dégivrage automatique
• Nettoyage automatique
• Mémoire de position du diffuseur

Le mode 4D et l’oscillation automatique permettent une meilleure distribution de l’air dans la pièce. C’est utile pour éviter les zones froides ou chaudes, surtout dans une grande aire ouverte. Le mode iFeel aide à ajuster le confort selon la température ressentie près de la télécommande. Le mode silence et le mode nuit sont pratiques pour réduire le bruit lorsque l’on souhaite un fonctionnement plus discret.

Le chauffage de base, le chauffage du compresseur et le châssis chauffant pour la base extérieure sont particulièrement intéressants dans un climat comme celui du Québec. Ces fonctions contribuent à soutenir le fonctionnement hivernal de l’appareil, surtout lorsque les conditions extérieures sont difficiles.

Entretien, fiabilité et garantie Zephyr

La brochure indique une garantie de base Zephyr de 10 ans sur les pièces. Elle mentionne aussi qu’une garantie sur la main-d’œuvre est disponible, selon le distributeur. Pour le client, cela signifie qu’il faut bien clarifier les protections offertes avant l’achat : pièces, main-d’œuvre, diagnostic, déplacement, conditions d’entretien et enregistrement de garantie.

Une thermopompe murale comme la ZE-24CB22 doit être entretenue régulièrement pour conserver son efficacité. Nous recommandons notamment :

• nettoyer les filtres intérieurs fréquemment;
• garder l’unité extérieure dégagée;
• vérifier le drain de condensation;
• surveiller les accumulations de glace anormales;
• faire inspecter l’appareil si le bruit change;
• nettoyer l’échangeur lorsque nécessaire;
• planifier un entretien professionnel selon l’utilisation.

Un bon entretien prolonge la durée de vie de l’appareil, maintient le rendement et réduit les risques de panne. Les fonctions comme le nettoyage automatique ou le dégivrage automatique sont utiles, mais elles ne remplacent pas une installation propre ni un entretien sérieux.

Pourquoi choisir AirGreen pour installer la ZE-24CB22

Chez AirGreen, nous installons des systèmes CVAC dans des maisons, condos, plex, commerces et bureaux à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord. Notre rôle ne se limite pas à poser une thermopompe au mur. Nous analysons le projet pour choisir le bon appareil, le bon emplacement et la bonne méthode d’installation.

Pour un modèle comme la Zephyr CB22 R32 ZE-24CB22, notre équipe vérifie :

• la capacité nécessaire selon l’espace;
• l’emplacement optimal de l’unité intérieure;
• l’emplacement de l’unité extérieure;
• le passage de la tuyauterie;
• la compatibilité électrique;
• les dégagements;
• le drainage;
• les contraintes d’hiver;
• l’accès pour l’entretien;
• les attentes réelles du client.

Cette approche évite plusieurs erreurs fréquentes : appareil trop puissant, mauvaise diffusion d’air, unité extérieure trop proche d’un obstacle, ligne frigorifique incompatible, circuit électrique sous-évalué ou installation difficile à entretenir.

La ZE-24CB22 est une thermopompe murale intéressante pour les grands espaces qui demandent une bonne capacité de chauffage et de climatisation. Avec ses 24 000 BTU, son réfrigérant R-32, son fonctionnement jusqu’à -25 °C en chauffage, son débit d’air élevé, son mode 4D et sa garantie de 10 ans pièces, elle peut représenter une solution CVAC solide pour de nombreux projets.
