Une solution CVAC extra-plate pensée pour les réalités structurelles du Québec

Chez AirGreen, nous travaillons quotidiennement avec des bâtiments qui n’ont jamais été conçus pour accueillir des systèmes CVAC modernes : plex montréalais centenaires, immeubles commerciaux reconvertis, condos avec plafonds de béton apparents, copropriétés où chaque pouce compte. Dans ces contextes, le ventilo-convecteur extra-plat (pancake) ELIOS de 30 000 BTU s’impose comme une solution techniquement cohérente et réellement applicable sur le terrain.

Ce type d’équipement ne vise pas à impressionner sur papier, mais à résoudre des contraintes très concrètes : intégration dans des espaces restreints, maintien d’une bonne distribution d’air, performance stable en chauffage même par grands froids, et compatibilité avec les normes énergétiques et environnementales actuelles. Nous parlons ici d’un appareil CVAC conçu pour être intégré intelligemment, sans compromis sur le confort ou la fiabilité.

Un format pancake réellement utilisable, pas seulement théorique

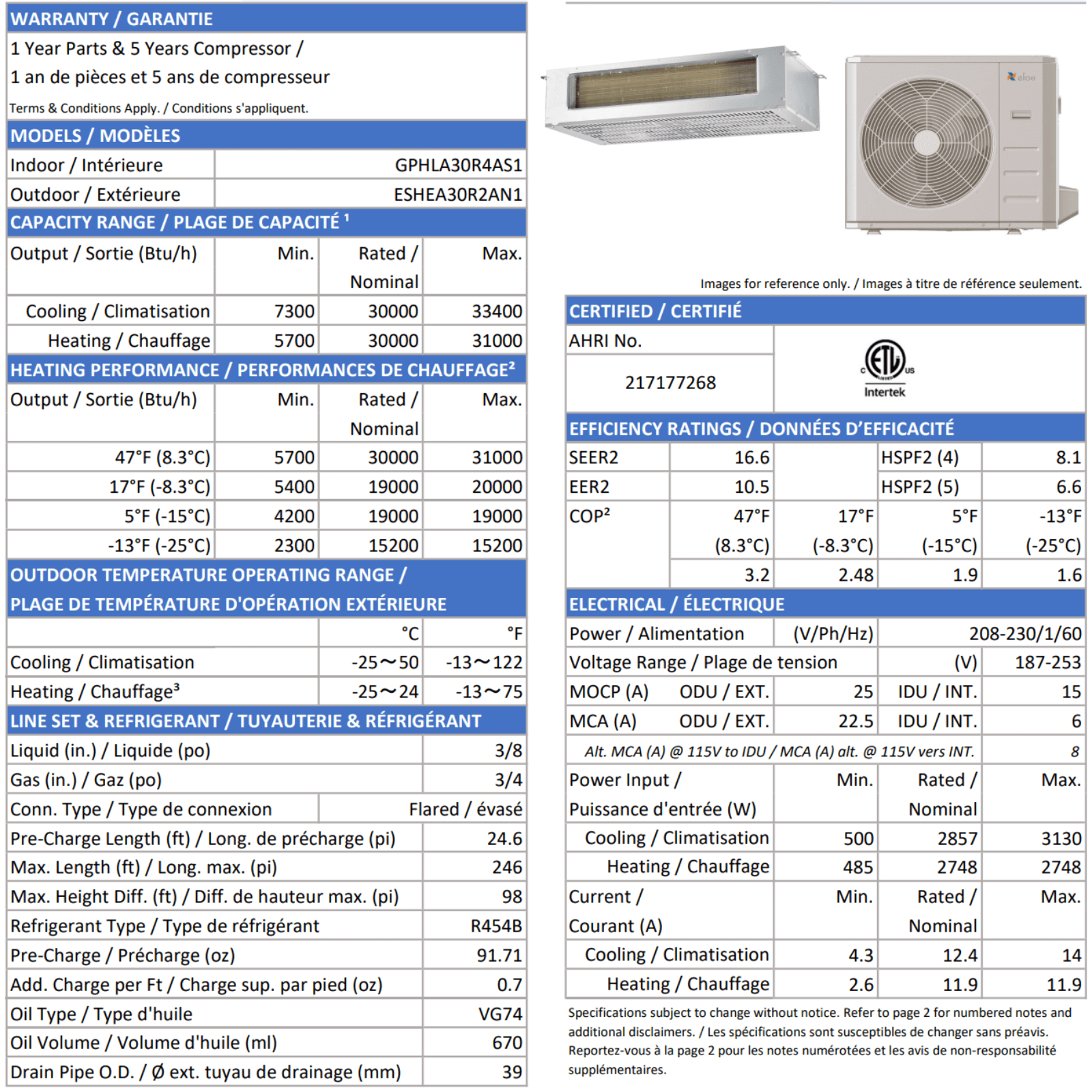

Le terme extra-plat est souvent utilisé de manière excessive dans l’industrie CVAC. Dans le cas du ELIOS GPHLA30R4AS1, il s’agit d’un véritable format pancake exploitable : 55,24 pouces de largeur, 23,33 pouces de profondeur et seulement 10,93 pouces de hauteur. Cette faible épaisseur change complètement la donne dans les projets où la hauteur libre est limitée.

Nous avons installé ce modèle dans des plafonds de corridors à Montréal, dans des commerces à Laval, ainsi que dans des immeubles multi-logements sur la Rive Sud, où la moindre descente de plafond était refusée par le client ou l’architecte. Dans plusieurs cas, ce ventilo-convecteur a permis d’éviter des travaux structuraux coûteux, tout en conservant une esthétique propre et discrète.

Le positionnement des entrées et sorties d’air, les supports de suspension dédiés et la conception globale facilitent une installation rigoureuse, sans improvisation. Pour nous, c’est un point essentiel : un système bien conçu doit être installable proprement, sans solutions temporaires qui deviennent permanentes.

30 000 BTU : une capacité adaptée aux grandes zones, sans excès inutile

Avec une capacité nominale de 30 000 BTU en climatisation, ce ventilo-convecteur s’adresse à des surfaces importantes : grands condos, plateaux de bureaux, étages complets de commerces, ou zones ouvertes dans des immeubles multi-résidentiels. Ce n’est pas un appareil destiné à une petite pièce, mais bien à une zone qui exige une distribution d’air stable et homogène.

Grâce à la technologie inverter, la puissance n’est pas délivrée de manière brutale. Le système module en continu selon la demande réelle, ce qui permet :

• une température plus stable,

• moins de variations ressenties par les occupants,

• une meilleure efficacité énergétique sur la durée,

• une réduction de l’usure mécanique.

En chauffage, les performances sont particulièrement pertinentes pour le climat du Québec :

• 19 000 BTU à -8 °C,

• 19 000 BTU à -15 °C,

• fonctionnement assuré jusqu’à -25 °C.

Dans plusieurs projets réalisés sur la Rive Nord, ce niveau de performance a permis de réduire considérablement l’utilisation de chauffage d’appoint, même dans des bâtiments exposés au vent ou avec de grandes surfaces vitrées.

Rendement énergétique et logique d’exploitation à long terme

Les valeurs d’efficacité du système démontrent une conception équilibrée, orientée vers une exploitation réaliste :

• SEER2 : 16.6

• EER2 : 10.5

• COP à -8 °C : 2.48

• COP à -15 °C : 1.9

Concrètement, cela signifie une consommation maîtrisée, particulièrement appréciée dans les immeubles multi-logements et les commerces où les coûts énergétiques ont un impact direct sur la rentabilité. Même si ce modèle ne bénéficie actuellement d’aucune subvention provinciale, il demeure un choix pertinent lorsque les contraintes mécaniques rendent d’autres systèmes inadéquats.

Chez AirGreen, nous préférons être transparents dès le départ : ce type d’appareil est choisi pour sa compatibilité structurelle et sa fiabilité, non pour maximiser une subvention au détriment du bon fonctionnement du bâtiment.

Confort acoustique et qualité de l’air intérieur

Le confort ne se limite pas à la température. Le débit d’air, le niveau sonore et la déshumidification jouent un rôle déterminant dans l’expérience quotidienne des occupants.

Le ventilo-convecteur ELIOS offre un débit pouvant atteindre 989 CFM, tout en maintenant un niveau sonore aussi bas que 50 dB(A) en basse vitesse. Dans des bureaux à Longueuil, ce critère a été décisif : le système fonctionne en continu sans perturber les réunions ou le travail de concentration.

La capacité de déshumidification de 5,62 pt/h est également un avantage important durant les étés humides de Montréal, de la Rive Sud et de la Rive Nord. Un taux d’humidité mieux contrôlé améliore le confort, réduit la sensation de chaleur et protège les matériaux intérieurs à long terme.

Réfrigérant R-454B et conformité réglementaire

Le choix du R-454B s’inscrit dans l’évolution réglementaire actuelle du secteur CVAC. Ce réfrigérant à plus faible potentiel de réchauffement global représente une transition réaliste vers des solutions plus respectueuses de l’environnement.

Dans notre pratique quotidienne, nous constatons que les bâtiments équipés de systèmes compatibles avec les nouvelles normes évitent des contraintes futures : disponibilité des pièces, conformité réglementaire, et facilité de maintenance. C’est un aspect souvent négligé lors de l’achat, mais déterminant sur un horizon de 10 à 15 ans.

Installation : l’importance de la conception en amont

Installer un ventilo-convecteur pancake de 30 000 BTU ne se résume pas à le suspendre dans un plafond. Les erreurs que nous corrigeons le plus souvent lors de reprises de chantier incluent :

• réseaux de conduits mal dimensionnés,

• pression statique insuffisante,

• accès inexistant pour l’entretien,

• drainage improvisé dans des plafonds fermés,

• absence de stratégie de contrôle adaptée à l’usage réel.

Le ELIOS offre une pression statique interne pouvant atteindre 0,8 inWG, ce qui permet de travailler avec des réseaux de conduits plus complexes sans sacrifier le débit d’air. C’est un avantage majeur dans les rénovations, où la configuration existante impose souvent des compromis.

Chez AirGreen, chaque installation commence par une analyse complète : charge thermique, circulation d’air, contraintes architecturales, et attentes réelles du client. C’est cette approche qui garantit un système performant sur le long terme.

Options et accessoires selon les besoins réels

Le ventilo-convecteur ELIOS peut être configuré avec différents accessoires :

• thermostat intelligent,

• contrôleur filaire,

• éléments chauffants électriques de 5 kW, 8 kW ou 10 kW,

• capteur de détection de réfrigérant intégré.

Nous ne recommandons jamais ces options de manière automatique. Chaque ajout est évalué selon le type de bâtiment, l’occupation, la stratégie énergétique et les objectifs du client. Un bon système CVAC est un système cohérent, pas une accumulation de composantes inutiles.

Pourquoi confier ce type de projet à AirGreen

Les installations CVAC en espace restreint exigent une expertise réelle :

• compréhension des normes mécaniques et électriques,

• coordination avec architectes, électriciens et entrepreneurs généraux,

• anticipation des besoins d’entretien futur,

• documentation claire et décisions techniques assumées.

C’est cette rigueur que nous appliquons dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Nous ne vendons pas des équipements : nous concevons des systèmes adaptés à la réalité du bâtiment.

Un choix stratégique pour les projets exigeants

Le ventilo-convecteur extra-plat ELIOS 30 000 BTU n’est pas une solution universelle. Il est destiné aux projets où l’espace est limité, où la performance doit rester stable, et où l’intégration architecturale est prioritaire. Lorsqu’il est correctement dimensionné et installé, il devient un élément central d’un système CVAC fiable, discret et durable.
