Installation d’un PTAC Friedrich ZoneAire® Premier sous fenêtre à Roxton Falls

Remplacer un appareil terminal sans compromettre la fenêtre, le plancher ni l’aménagement intérieur

Dans ce logement de Roxton Falls, l’objectif était précis : intégrer un appareil de chauffage et de climatisation autonome sous une grande fenêtre, dans un espace résidentiel déjà complètement aménagé. Le choix s’est porté sur un PTAC Friedrich ZoneAire® Premier, une solution compacte conçue pour traiter directement une pièce sans réseau de conduits et sans unité de condensation distincte installée à l’extérieur.

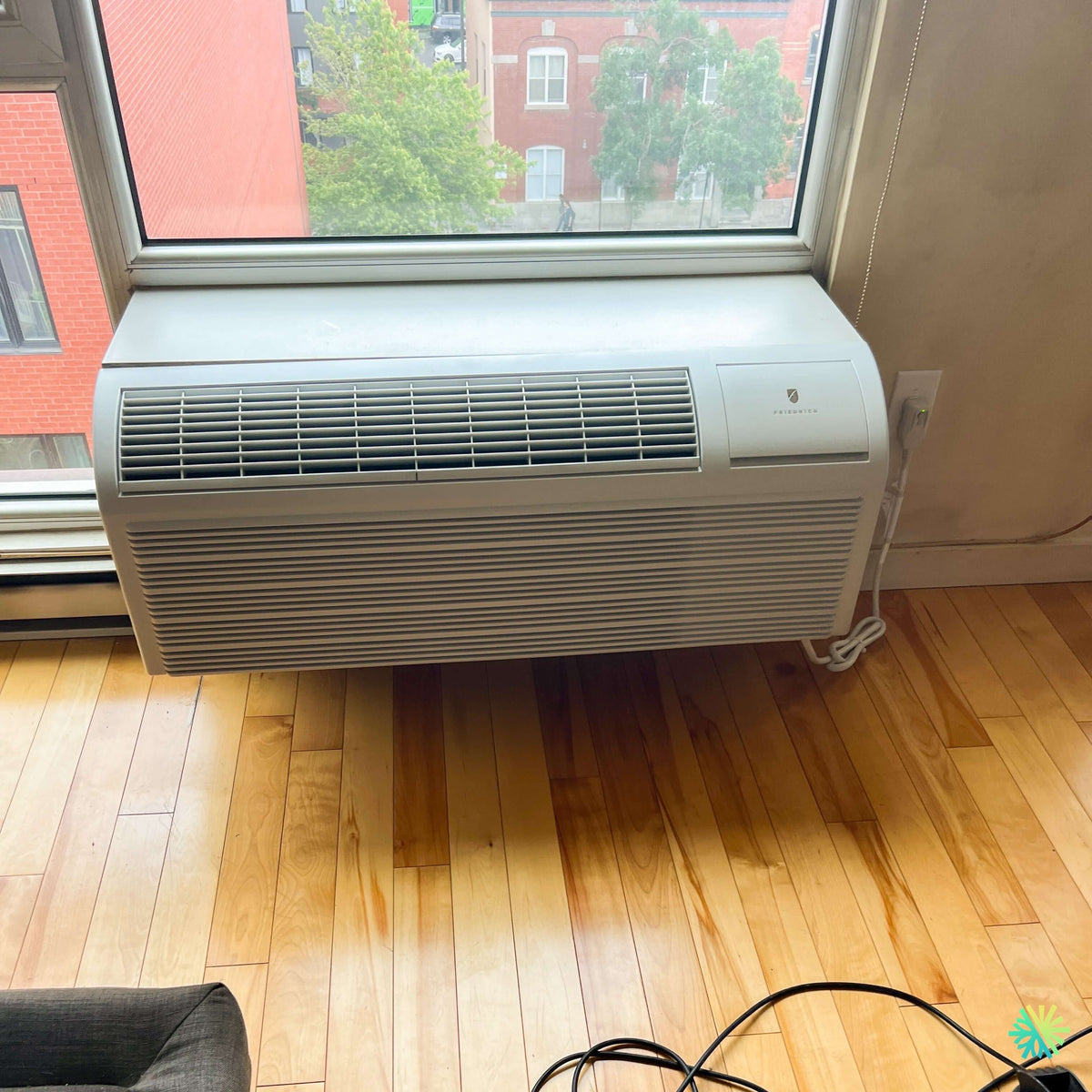

La photographie prise après les travaux montre une intégration sobre et fonctionnelle. L’appareil occupe l’espace sous la fenêtre, devant un plancher de bois franc, avec son alimentation électrique positionnée immédiatement à droite. La façade demeure entièrement accessible pour l’entretien, tandis que les grilles de reprise et de soufflage ne sont pas obstruées par un meuble fixe.

Cette configuration paraît simple une fois terminée. Pourtant, une installation de PTAC exige une succession de décisions techniques : validation de l’ouverture, compatibilité du manchon mural, alimentation électrique, mise à niveau, étanchéité, gestion de la condensation, dégagements et circulation de l’air. Une erreur dans l’une de ces étapes peut entraîner des courants d’air, des infiltrations d’eau, des vibrations ou une baisse importante de performance.

Chez AirGreen, nous avons donc abordé ce projet comme une véritable installation CVAC sur mesure, et non comme le simple remplacement d’un appareil enfichable.

Le Friedrich ZoneAire® Premier : un PTAC conçu pour les espaces autonomes

Un PTAC, ou climatiseur terminal autonome, regroupe dans un même cabinet les composantes nécessaires au traitement de l’air d’une pièce. Une partie de l’appareil se trouve à l’intérieur du logement, tandis que l’arrière communique avec l’extérieur à travers un manchon installé dans le mur.

La gamme Friedrich ZoneAire® Premier comprend des modèles de climatisation avec chauffage électrique ainsi que des versions thermopompes. Selon la configuration exacte, le système peut donc assurer le refroidissement, la ventilation et le chauffage local de la pièce. Friedrich annonce pour cette série des rendements pouvant atteindre un EER de 13,0 et un COP de 3,6 sur certains modèles; les valeurs réelles dépendent cependant de la capacité, de la tension et de la variante sélectionnée.

Le fabricant met également l’accent sur la réduction du bruit grâce à deux moteurs de ventilateur lubrifiés de façon permanente, à un compresseur rotatif monté sur isolateurs de vibrations, à une isolation dense et à une paroi intérieure en acier servant à limiter la transmission du bruit extérieur.

Ces caractéristiques sont particulièrement pertinentes dans un logement où le PTAC est installé près d’une aire de repos ou d’un salon. Puisque le compresseur demeure dans le même cabinet que la soufflerie intérieure, la qualité de l’installation joue toutefois un rôle direct dans le niveau sonore final.

Ce que la photo nous révèle sur l’installation à Roxton Falls

Plusieurs détails visibles permettent de comprendre les contraintes de ce chantier.

Une installation directement sous une grande fenêtre

L’appareil est centré sous une fenêtre de grande dimension. Ce positionnement offre un avantage pratique : le mur extérieur est directement accessible, sans nécessiter un long parcours de conduites frigorifiques ou de drainage.

Il faut toutefois protéger la structure située sous la fenêtre. Une ouverture trop haute, trop large ou mal renforcée peut affaiblir la zone d’appui, compliquer la pose des moulures et compromettre l’étanchéité autour du cadre.

Avant l’installation, nous devons donc vérifier :

• la largeur et la hauteur exactes du manchon;
• la distance entre le plancher et le seuil de fenêtre;
• l’épaisseur du mur;
• la structure présente autour de l’ouverture;
• l’état des matériaux existants;
• l’espace requis par la façade intérieure;
• la possibilité de conserver une finition propre autour de l’appareil.

Les documents techniques de la série ZoneAire® Premier indiquent un format de manchon standard d’environ 42 pouces de largeur sur 16 pouces de hauteur, avec une profondeur variant selon la configuration. Le cabinet avec sa façade intérieure avance davantage dans la pièce que le manchon lui-même.

Cette différence est importante. Il ne suffit pas de mesurer l’ouverture dans le mur : il faut également prévoir l’avancée du panneau frontal afin d’éviter une collision avec les rideaux, les stores, les meubles ou le rebord de fenêtre.

Une façade entièrement dégagée

La grande grille inférieure du PTAC sert à la reprise d’air. La grille supérieure assure le soufflage vers la pièce. Dans cette installation à Roxton Falls, les deux zones demeurent libres, ce qui permet à l’appareil de déplacer l’air sans devoir lutter contre une obstruction immédiate.

Un PTAC installé derrière un canapé, une commode ou des rideaux épais peut présenter plusieurs symptômes :

• débit d’air insuffisant;
• cycles plus longs;
• différence de température marquée dans la pièce;
• augmentation du bruit;
• accumulation de poussière;
• givrage potentiel de l’échangeur;
• usure accrue du moteur de ventilation.

Nous recommandons toujours de considérer l’aménagement futur de la pièce avant de déterminer l’emplacement définitif. Un appareil bien installé peut perdre une grande partie de son efficacité si le propriétaire place ensuite un meuble directement contre sa façade.

Une alimentation électrique à proximité immédiate

La prise se trouve sur le mur, à droite du Friedrich. Le cordon demeure près de l’appareil, sans traverser le plancher ni une zone de passage.

Ce détail est essentiel. Les PTAC sont offerts dans différentes configurations électriques, notamment en 208 ou 230 volts, et peuvent demander une prise ainsi qu’un circuit adaptés à leur capacité et à leur élément chauffant. Certains modèles physiquement semblables n’utilisent pas la même fiche et ne requièrent pas la même protection électrique.

Nous ne déterminons jamais le disjoncteur à partir de la seule puissance nominale en BTU. Les données à confirmer comprennent :

1. la tension de l’appareil;
2. l’intensité minimale du circuit;
3. la protection maximale autorisée;
4. le type de fiche;
5. la puissance du chauffage électrique;
6. les exigences inscrites sur la plaque signalétique;
7. la présence d’un circuit dédié conforme.

Une rallonge, un adaptateur improvisé ou une prise usée ne convient pas à ce type d’équipement. Le raccordement doit correspondre exactement au modèle installé.

Pourquoi le manchon mural est au cœur de la réussite du projet

Le manchon constitue la structure intermédiaire entre le PTAC et le bâtiment. Il reçoit l’appareil, protège les matériaux autour de l’ouverture et facilite le retrait futur de l’unité pour l’entretien.

Lors d’un remplacement, l’un des premiers pièges consiste à présumer que le nouveau PTAC pourra automatiquement entrer dans le manchon existant. Même lorsqu’un format de 42 pouces est courant dans l’industrie, la profondeur, les attaches, la grille extérieure et la position des joints peuvent différer.

Nous vérifions donc :

• les dimensions intérieures du manchon;
• son état mécanique;
• la présence de corrosion;
• sa pente;
• sa fixation à la structure;
• la compatibilité avec la grille extérieure;
• l’état des joints;
• les traces d’infiltration ou de condensation.

Un manchon ancien peut sembler encore solide vu de l’intérieur, mais présenter des déformations ou de la corrosion du côté extérieur. Dans ce cas, conserver la pièce existante uniquement pour économiser du temps peut créer un problème plus coûteux quelques mois plus tard.

Mise à niveau, pente et évacuation de la condensation

Pendant la climatisation, l’humidité retirée de l’air se transforme en eau de condensation. Cette eau doit être dirigée correctement vers la zone prévue par le fabricant.

Le positionnement du manchon est donc vérifié avec précision. Une inclinaison vers l’intérieur peut provoquer un écoulement dans le logement, endommager le plancher de bois et marquer le bas du mur. Une pente excessive peut de son côté nuire à l’ajustement de la façade ou augmenter les vibrations.

Dans un logement comme celui-ci, avec un plancher de bois franc directement sous le PTAC, la prévention des écoulements est particulièrement importante. Une fuite lente peut pénétrer entre les lattes avant d’être remarquée, entraînant gonflement, décoloration ou déformation.

Nous inspectons également le parcours de l’eau, le bac de condensation, les ouvertures de drainage et l’état de la grille extérieure avant la mise en service.

Étanchéité autour du Friedrich ZoneAire® Premier

Une ouverture de plus de trois pieds de largeur dans un mur extérieur doit être étanchée avec méthode. L’objectif n’est pas seulement d’empêcher la pluie visible d’entrer. Il faut aussi limiter :

• les infiltrations d’air;
• les pertes de chaleur;
• la condensation cachée;
• l’entrée de poussière;
• les insectes;
• les bruits extérieurs;
• l’humidité dans la structure.

À Roxton Falls, comme ailleurs au Québec, le PTAC doit affronter de grands écarts de température entre l’intérieur et l’extérieur. Une petite ouverture autour du manchon peut produire un courant d’air froid perceptible tout l’hiver.

Nous portons donc une attention particulière au contact entre le manchon, les matériaux du mur et la finition intérieure. Les joints ne doivent pas bloquer les zones de drainage ou de ventilation prévues par le fabricant.

Mise en marche et vérifications après l’installation

Une fois le PTAC Friedrich ZoneAire® Premier inséré dans son manchon, notre travail se poursuit avec des essais complets.

Nous vérifions notamment :

• le démarrage du ventilateur;
• les différentes vitesses disponibles;
• le mode de climatisation;
• le chauffage, lorsque présent;
• la réaction des commandes;
• la température de soufflage;
• l’absence de vibration excessive;
• la stabilité de la façade;
• le comportement de l’appareil après plusieurs cycles;
• l’écoulement de la condensation;
• le dégagement de la grille extérieure.

Les commandes de la série ZoneAire® Premier permettent notamment l’affichage de la température programmée ou de la température ambiante, selon les réglages retenus. La gamme intègre également une fonction de déshumidification en mode climatisation.

Sur certains modèles thermopompes raccordés à un thermostat mural, un appel de chauffage de deuxième étape peut provoquer le passage automatique au chauffage électrique. Cette logique doit être comprise avant de configurer les commandes afin d’éviter une consommation électrique inattendue.

Capacité en BTU : pourquoi nous ne la déduisons pas de la photo

Le logo Friedrich et la forme de la façade sont visibles, mais le numéro de modèle complet et la plaque signalétique ne le sont pas. Nous ne pouvons donc pas affirmer honnêtement si l’appareil installé possède une capacité de 7 000, 9 000, 12 000 ou 15 000 BTU/h.

La série ZoneAire® Premier existe dans plusieurs capacités. Le bon choix dépend notamment :

• de la superficie;
• de la hauteur du plafond;
• de l’isolation;
• du nombre de fenêtres;
• de l’exposition solaire;
• de l’étage du logement;
• de l’orientation de la pièce;
• du nombre d’occupants;
• de l’usage de l’espace;
• des besoins de chauffage à Roxton Falls.

Un appareil trop puissant peut abaisser rapidement la température sans retirer suffisamment d’humidité. Il risque alors de fonctionner par cycles courts. À l’inverse, une unité trop petite peut fonctionner presque continuellement durant une période de chaleur sans atteindre la consigne.

Notre sélection repose donc sur le numéro exact du modèle, les caractéristiques de la pièce et les conditions du bâtiment, et non sur une estimation visuelle.

Entretien, subventions et conseils pratiques après l’installation

Comment entretenir ce PTAC Friedrich

La façade amovible donne accès aux filtres et aux principales zones d’entretien courant. Dans un logement occupé quotidiennement, nous recommandons de vérifier les filtres chaque mois durant les périodes de forte utilisation.

Un filtre sale limite le débit d’air et peut entraîner :

• une baisse de climatisation;
• une augmentation du bruit;
• des cycles prolongés;
• une consommation plus élevée;
• une accumulation de poussière sur l’échangeur;
• une détérioration de la qualité de l’air;
• un risque accru de givrage.

Le propriétaire peut généralement nettoyer le filtre selon les instructions du fabricant, mais un entretien CVAC professionnel demeure recommandé pour inspecter les serpentins, le ventilateur, le bac de condensation, les raccordements et les joints du manchon.

Il ne faut jamais arroser directement l’appareil lorsqu’il est alimenté ni utiliser un produit chimique agressif sur l’échangeur ou les composantes électriques.

Les bruits qui méritent une inspection

Un PTAC produit nécessairement un certain niveau sonore puisque le compresseur se trouve dans le cabinet. Toutefois, les sons suivants devraient être examinés :

• cliquetis métallique;
• vibration transmise au mur;
• frottement du ventilateur;
• bourdonnement électrique inhabituel;
• démarrages et arrêts très rapprochés;
• bruit d’eau à l’intérieur de la pièce;
• augmentation soudaine du niveau sonore.

Dans plusieurs cas, le problème peut provenir d’une façade mal enclenchée, d’un filtre déplacé, d’un manchon instable ou d’un objet coincé près de la grille extérieure. Une inspection rapide aide à éviter qu’un petit défaut se transforme en panne.

Le PTAC est-il admissible à une subvention LogisVert?

Il ne faut pas présumer qu’un PTAC est automatiquement admissible aux aides financières visant les thermopompes. Les mesures actuelles de LogisVert, notamment la bonification pour multilogements, visent des thermopompes murales certifiées ENERGY STAR – Climat froid qui répondent à des critères précis.

Le Friedrich ZoneAire® Premier installé à Roxton Falls ne doit donc pas être présenté comme admissible sans validation formelle du numéro de modèle dans les outils officiels et sans confirmation des critères applicables au bâtiment.

Nous recommandons toujours de vérifier l’admissibilité avant l’achat. Une ressemblance fonctionnelle avec une thermopompe murale ne suffit pas pour obtenir une aide financière.

Les erreurs les plus coûteuses lors du remplacement d’un PTAC

Commander l’appareil avant de mesurer le manchon

Le numéro de modèle existant, la largeur de l’ouverture et la profondeur du mur doivent être relevés avant la commande.

Réutiliser une grille extérieure incompatible

Une grille mal adaptée peut limiter le rejet de chaleur et favoriser la recirculation de l’air extérieur.

Ignorer l’état du circuit électrique

Un appareil neuf ne corrige pas une prise détériorée, une tension inadéquate ou un circuit sous-dimensionné.

Sceller les ouvertures de drainage

Une étanchéité mal exécutée peut empêcher l’eau de sortir correctement.

Placer un meuble devant la reprise d’air

Le dégagement visible sur cette installation de Roxton Falls doit être conservé après l’aménagement de la pièce.

Négliger les règles du propriétaire ou de la copropriété

Dans un immeuble locatif ou une copropriété, la modification d’un mur extérieur peut nécessiter une autorisation préalable.

Une installation compacte qui demande une expertise complète

Ce projet démontre qu’un PTAC Friedrich ZoneAire® Premier peut offrir une solution pratique lorsqu’une pièce doit être chauffée et climatisée de manière indépendante, sans conduits et sans appareil mural installé près du plafond.

La qualité finale dépend toutefois de nombreux éléments invisibles sur la photo : compatibilité du manchon, fixation, pente, joints, drainage, alimentation électrique et essais de fonctionnement.

Chez AirGreen, nous réalisons des installations et des remplacements de systèmes CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord, la Rive-Sud et dans plusieurs municipalités environnantes. Chaque projet est analysé selon le bâtiment réel, l’équipement exact et les besoins de l’occupant.

Dans cette installation à Roxton Falls, le résultat est un appareil accessible, solidement intégré sous la fenêtre et entouré de suffisamment d’espace pour assurer une bonne circulation d’air et faciliter l’entretien futur.
