Une intégration compacte pensée pour climatiser la pièce sans réseau de conduits
Cette installation d’un PTAC FRIEDRICH ZoneAire® Premier à Kahnawake illustre une solution particulièrement adaptée aux pièces où l’espace mural est limité et où l’ajout d’une thermopompe murale conventionnelle serait difficile, peu esthétique ou incompatible avec la configuration du bâtiment.
L’appareil a été intégré directement sous une fenêtre, dans une ouverture traversant le mur extérieur. Cette disposition permet de préserver les murs supérieurs, de limiter les éléments visibles dans la pièce et de réunir la climatisation, la ventilation et, selon la configuration exacte du modèle, le chauffage dans un seul cabinet compact.

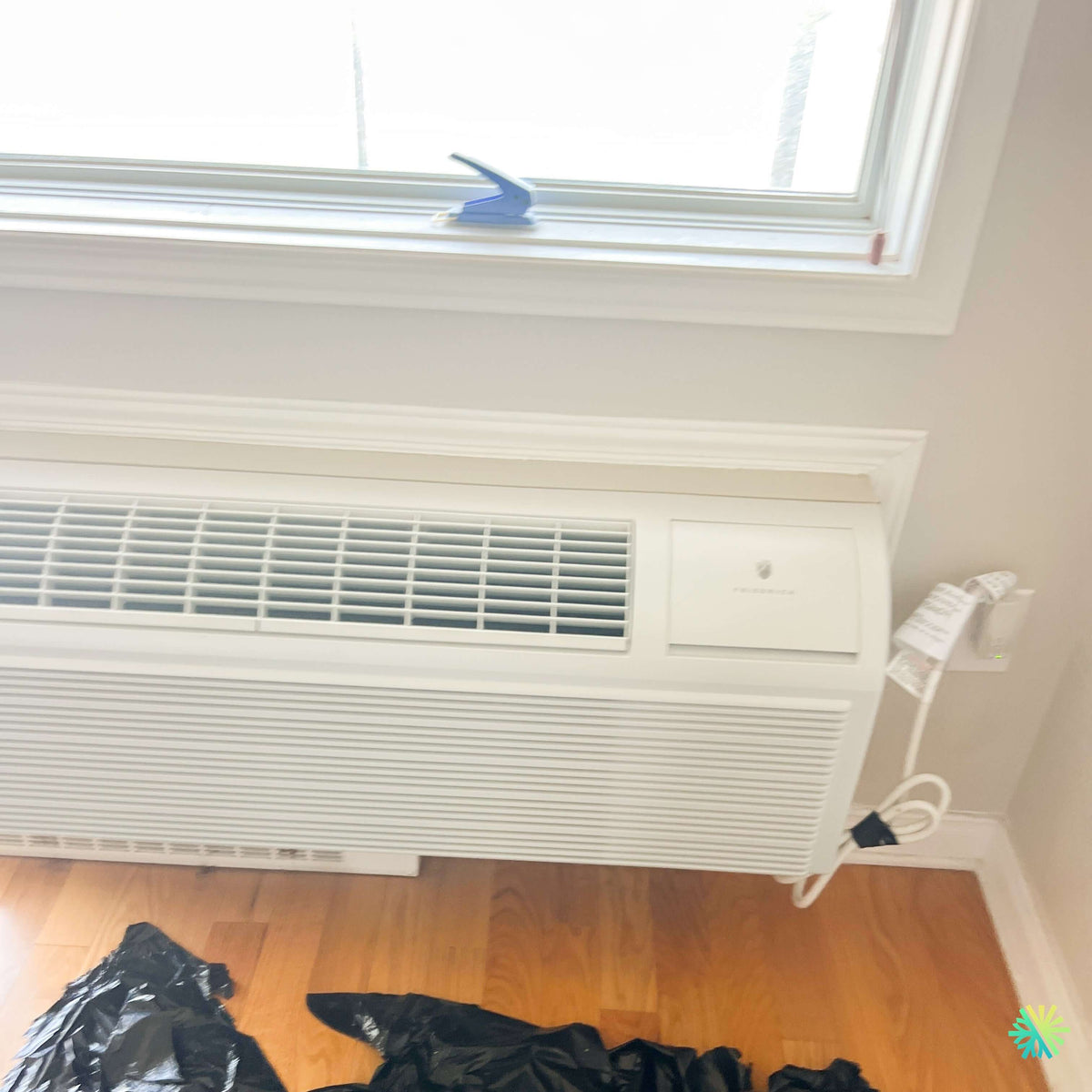

La photo prise sur le chantier montre l’installation pendant les dernières étapes de finition. Une protection en plastique a été déposée sur le plancher de bois afin de limiter les risques d’égratignures et de salissures. Le cordon d’alimentation demeure accessible sur le côté droit, tandis que la façade du FRIEDRICH ZoneAire® Premier est correctement positionnée sous la fenêtre. L’appareil se trouve près d’un mur latéral, une contrainte qui a demandé une attention particulière pour conserver l’accès aux commandes et assurer une circulation d’air adéquate.
Ce type de projet paraît simple une fois la façade installée. Pourtant, la qualité du résultat dépend de plusieurs éléments invisibles : la stabilité du manchon mural, l’étanchéité autour de l’ouverture, le niveau de l’appareil, l’évacuation des condensats, l’alimentation électrique et la compatibilité entre le châssis et la grille extérieure.
Pourquoi choisir un PTAC FRIEDRICH ZoneAire® Premier?
Un PTAC, ou Packaged Terminal Air Conditioner, est un appareil terminal monobloc installé à travers un mur extérieur. Il contient dans un même châssis les principales composantes nécessaires au traitement de l’air d’une pièce.
Contrairement à une thermopompe murale bibloc, le PTAC n’utilise pas une unité extérieure distincte raccordée par des conduites frigorifiques. La partie intérieure aspire et distribue l’air de la pièce, tandis que la section arrière rejette ou capte la chaleur du côté extérieur.
La gamme FRIEDRICH ZoneAire® Premier est utilisée dans différents environnements :
- logements résidentiels;
- immeubles locatifs;
- hôtels et motels;
- résidences pour personnes âgées;
- bâtiments institutionnels;
- bureaux;
- chambres individuelles;
- petits espaces commerciaux.
Dans un projet comme celui de Kahnawake, le PTAC offre plusieurs avantages pratiques. Il ne nécessite pas de réseau de conduits, il demeure accessible depuis l’intérieur pour l’entretien courant et il permet de contrôler la température de la pièce de manière indépendante.
Selon le numéro de modèle exact, un ZoneAire® Premier peut offrir différentes combinaisons de fonctions, notamment la climatisation, la ventilation, le chauffage électrique ou le chauffage par thermopompe. Certains modèles peuvent également être compatibles avec des commandes murales ou des systèmes de gestion centralisée.
La plaque signalétique n’étant pas visible sur la photo, nous ne pouvons pas confirmer de façon responsable :
- la capacité exacte en BTU;
- la tension d’alimentation;
- l’intensité du circuit;
- la capacité du chauffage électrique;
- le rendement énergétique;
- le type précis de chauffage;
- le numéro de série;
- la référence de certification.
Chez AirGreen, nous vérifions toujours ces renseignements directement sur l’étiquette technique. Deux PTAC de dimensions presque identiques peuvent avoir des capacités et des exigences électriques très différentes.
Une installation directement sous la fenêtre
L’emplacement choisi sous la fenêtre correspond à une configuration fréquente pour un PTAC mural encastré. La section inférieure du mur offre généralement une surface appropriée pour créer ou réutiliser une ouverture donnant vers l’extérieur, tout en maintenant la fenêtre accessible.
Dans ce chantier à Kahnawake, l’appareil devait toutefois être positionné avec précision pour respecter plusieurs contraintes visibles.
Préserver les moulures et la finition intérieure
La fenêtre est entourée d’une moulure décorative relativement large. Le dessus du PTAC se trouve à proximité de cette finition, sans l’obstruer. Une mauvaise prise de mesure aurait pu entraîner un conflit entre le cabinet, le cadre de fenêtre et le panneau frontal.
Avant d’installer un PTAC sous une fenêtre, nous devons vérifier :
- la hauteur disponible entre le plancher et la moulure;
- la largeur de l’ouverture;
- l’épaisseur du mur;
- la présence de montants structuraux;
- le dégagement extérieur;
- la position des circuits électriques;
- l’emplacement des plinthes, tuyaux ou autres équipements;
- la possibilité de retirer le châssis lors d’un entretien futur.
Le panneau frontal doit pouvoir être enlevé sans devoir démonter la moulure ni déplacer un élément permanent de la pièce.
Composer avec un mur latéral rapproché
Le côté droit de l’appareil est situé près du mur adjacent. Cette disposition réduit l’espace de travail et peut compliquer l’accès à certaines commandes ou connexions.
Nous devons donc éviter de placer le PTAC trop près du coin. Même lorsque l’appareil entre physiquement dans l’espace, il faut conserver un dégagement suffisant pour :
- brancher et débrancher l’alimentation;
- retirer le panneau frontal;
- accéder aux filtres;
- inspecter les commandes;
- effectuer un diagnostic;
- éviter que le cordon soit pincé;
- permettre une bonne circulation de l’air autour de l’appareil.
Sur la photo, le cordon est dirigé vers la prise située sur le mur de droite. Son passage doit rester dégagé et ne pas être coincé derrière le cabinet ou sous une pièce de mobilier.
La façade du ZoneAire® Premier et la circulation de l’air
La façade de ce PTAC FRIEDRICH présente deux zones principales.
La grille supérieure sert à la distribution de l’air traité dans la pièce. Son emplacement en hauteur permet de projeter l’air au-dessus du cabinet plutôt que directement vers le plancher.
La grande grille inférieure sert principalement à la reprise de l’air intérieur. L’air de la pièce est aspiré à travers cette section, passe par les filtres et le serpentin, puis est redistribué par le haut.
Cette organisation exige que l’espace devant l’appareil demeure libre. Un meuble, un lit, une chaise ou un rideau placé trop près de la grille inférieure réduirait le débit d’air.
Une circulation insuffisante peut provoquer :
- une baisse de capacité;
- une augmentation du bruit;
- des cycles de fonctionnement irréguliers;
- une formation de glace sur le serpentin;
- une mauvaise déshumidification;
- une consommation électrique accrue;
- une surchauffe en mode chauffage;
- une usure prématurée du moteur de ventilation.
Nous recommandons également de ne rien déposer sur le dessus du PTAC. Les objets peuvent bloquer la sortie d’air, tomber derrière le cabinet ou vibrer lorsque le ventilateur fonctionne.
Le manchon mural : le support essentiel du PTAC
Le châssis du ZoneAire® Premier ne doit pas reposer librement dans une ouverture brute. Il est installé dans un manchon mural conçu pour soutenir l’appareil et créer une séparation entre les sections intérieure et extérieure.
Le manchon doit être :
- compatible avec le modèle installé;
- solidement fixé à la structure;
- stable sous le poids du châssis;
- protégé contre la corrosion;
- correctement positionné dans l’épaisseur du mur;
- étanché sur tout son périmètre;
- installé selon l’inclinaison prescrite par le fabricant.
Lorsqu’un ancien PTAC est remplacé, il est tentant de conserver automatiquement le manchon existant. Cette décision doit pourtant être prise après une inspection complète.
Nous vérifions notamment :
- les dimensions intérieures du manchon;
- son état structural;
- la présence de rouille;
- les anciennes réparations;
- les résidus de scellant;
- la compatibilité de la grille extérieure;
- la qualité de son ancrage;
- la pente;
- les signes d’infiltration d’eau.
Un manchon déformé peut empêcher le nouveau châssis de glisser correctement. Un manchon trop grand peut laisser des espaces favorisant les infiltrations d’air et les vibrations.
L’importance de l’étanchéité autour de l’ouverture
Une installation à travers un mur extérieur crée une interruption dans l’enveloppe du bâtiment. À Kahnawake comme ailleurs dans le Grand Montréal, cette ouverture doit résister à la pluie, au vent, au gel et aux variations importantes de température.
Une étanchéité déficiente peut provoquer :
- des courants d’air froid;
- de la condensation dans le mur;
- des taches d’humidité;
- une dégradation du gypse;
- une infiltration d’eau sous la fenêtre;
- une transmission accrue du bruit extérieur;
- une entrée de poussière ou d’insectes;
- des pertes de chaleur en hiver.
Le scellant visible à l’intérieur ne représente qu’une partie du travail. Les joints extérieurs, l’isolation autour du manchon et la continuité des membranes du bâtiment sont tout aussi importants.
Les contrôles techniques qui déterminent la fiabilité de l’installation
Vérifier l’alimentation électrique avant la mise en service
Le PTAC visible sur la photo est alimenté par un cordon branché sur une prise située à droite. Cette configuration ne doit jamais être considérée comme une simple alimentation domestique sans validation préalable.
La prise, le circuit, le disjoncteur et le câblage doivent correspondre aux exigences de la plaque signalétique du modèle FRIEDRICH installé.
Nous vérifions notamment :
- la tension requise;
- l’intensité minimale du circuit;
- la protection maximale autorisée;
- le type de prise;
- la compatibilité de la fiche;
- la présence d’un circuit dédié lorsque requise;
- l’état du cordon;
- la qualité de la mise à la terre.
Un modèle muni d’un chauffage électrique peut demander une capacité électrique plus importante qu’un modèle servant principalement à la climatisation.
Une fiche qui entre dans une prise ne prouve pas que le circuit est approprié. Une protection incorrecte peut entraîner des déclenchements répétés, une surchauffe ou un risque pour l’installation électrique.
Gérer correctement l’eau de condensation
En mode climatisation, le serpentin intérieur refroidit l’air sous son point de rosée. L’humidité se transforme alors en eau sur les ailettes.
Le PTAC doit être positionné afin que cette eau soit dirigée vers les zones prévues par le fabricant. Selon la conception exacte du modèle, une partie des condensats peut être utilisée pour améliorer l’échange thermique du côté extérieur ou être évacuée par un passage particulier.
Nous contrôlons :
- le positionnement du châssis;
- l’inclinaison du manchon;
- l’état du bac;
- l’absence de débris;
- les joints entre les sections;
- l’écoulement vers l’extérieur;
- l’absence d’eau près du plancher.
Cette vérification est particulièrement importante dans la pièce photographiée, puisque le plancher est en bois. Une fuite lente peut endommager la finition et provoquer le gonflement des lames avant même que le problème soit remarqué.
Protéger le plancher et l’environnement de travail
La protection noire visible au sol montre que le chantier était toujours en cours lors de la prise de la photo. Ce type de précaution est nécessaire lorsqu’un châssis lourd est manipulé à proximité d’un plancher fini.
Un PTAC peut être difficile à déplacer seul en raison de son poids et de sa profondeur. Le châssis doit être retiré ou inséré sans heurter :
- les moulures;
- le rebord de fenêtre;
- le plancher;
- la façade décorative;
- le mur latéral;
- la prise électrique.
Nous organisons la zone de travail de manière à conserver un passage dégagé et à limiter la présence de vis ou de pièces métalliques sur le bois.
Choisir la bonne capacité pour la pièce
La capacité d’un climatiseur PTAC ne doit pas être déterminée uniquement selon la superficie. Une sélection précise prend également en compte :
- la hauteur du plafond;
- l’orientation de la fenêtre;
- le gain solaire;
- la qualité du vitrage;
- l’isolation du mur;
- le nombre d’occupants;
- l’usage de la pièce;
- les appareils électriques présents;
- les infiltrations d’air;
- l’étage du bâtiment.
Un PTAC surdimensionné peut refroidir rapidement, mais effectuer des cycles trop courts. La température baisse alors sans que l’humidité soit retirée efficacement.
Un appareil sous-dimensionné fonctionnera longtemps sans atteindre la consigne durant les journées chaudes.
La sélection doit aussi tenir compte des besoins de chauffage lorsque l’appareil doit être utilisé en hiver. Une résistance électrique, une thermopompe intégrée et un système de chauffage principal ne répondent pas de la même façon aux températures froides du Québec.
PTAC avec chauffage et thermopompe basse température : deux catégories différentes
Certains PTAC offrent une fonction thermopompe. Il est toutefois important de ne pas les comparer automatiquement à une thermopompe murale pour climat froid.
La capacité de chauffage d’un PTAC peut diminuer lorsque la température extérieure baisse. Un élément électrique peut alors prendre le relais ou compléter le chauffage, selon le modèle.
Avant de considérer un PTAC comme chauffage principal, nous devons analyser :
- sa capacité à basse température;
- la puissance de l’élément électrique;
- la charge thermique de la pièce;
- la présence d’un système d’appoint;
- les limites de fonctionnement du fabricant;
- la capacité du circuit électrique.
L’appareil visible à Kahnawake est installé devant ce qui semble être un élément de chauffage existant ou une finition linéaire au bas du mur. La fonction exacte de cet élément ne peut pas être confirmée par la photo. Lorsqu’un chauffage existant demeure en place, nous vérifions que son fonctionnement ne nuira pas au capteur de température du PTAC et qu’il ne chauffera pas excessivement le cabinet ou le cordon.
Entretien recommandé pour un FRIEDRICH ZoneAire® Premier
Un entretien CVAC régulier contribue directement au confort, à l’efficacité et à la qualité de l’air.
Les filtres doivent être inspectés fréquemment, surtout dans les pièces occupées quotidiennement ou contenant des animaux. Un filtre obstrué limite le débit d’air et augmente la charge sur le ventilateur.
L’entretien courant comprend :
- le nettoyage des filtres;
- l’inspection de la grille de reprise;
- le dépoussiérage de la sortie d’air;
- la vérification du bac de condensats;
- l’écoute des bruits inhabituels;
- l’inspection du cordon et de la prise;
- le dégagement de la partie extérieure.
Un entretien professionnel peut également comprendre :
- le nettoyage du serpentin intérieur;
- l’inspection du serpentin extérieur;
- la vérification de la roue de ventilation;
- le contrôle des composantes électriques;
- l’inspection du manchon;
- la vérification des joints d’étanchéité;
- l’essai des modes de chauffage et de climatisation;
- la mesure du débit d’air et des températures.
Les erreurs à éviter lors d’une installation de PTAC
Réutiliser un ancien manchon sans inspection
Un manchon ancien peut être rouillé, déformé ou incompatible avec le nouveau châssis.
Fermer les espaces uniquement avec du scellant intérieur
L’étanchéité doit être traitée dans toute l’épaisseur de l’ouverture et du côté extérieur.
Bloquer la grille inférieure
Le meuble placé devant le PTAC réduit immédiatement la circulation de l’air.
Rallonger le cordon avec une extension
Une rallonge domestique n’est pas une solution appropriée pour alimenter un PTAC.
Confirmer une subvention sans vérifier le modèle
L’admissibilité dépend de la catégorie d’équipement, des certifications, des performances et des règles du programme.
Négliger l’accès futur
Le châssis doit pouvoir être retiré pour l’entretien sans démonter une partie importante de la finition intérieure.
Efficacité énergétique et admissibilité aux aides financières
Les performances énergétiques varient selon la capacité et la configuration exacte du FRIEDRICH ZoneAire® Premier. Les documents techniques peuvent présenter différents indices, comme l’EER ou le CEER, selon le type d’appareil et les normes applicables.
Il serait incorrect d’attribuer un rendement précis sans connaître le numéro de modèle complet.
L’admissibilité à une subvention doit également être validée avant l’achat. Un PTAC n’est pas automatiquement reconnu comme une thermopompe murale admissible aux programmes destinés aux systèmes biblocs pour climat froid.
La vérification doit porter sur :
- le numéro de modèle complet;
- la certification applicable;
- la catégorie reconnue par le programme;
- la capacité officielle;
- la référence AHRI, lorsqu’elle est requise;
- le type de bâtiment;
- les règles en vigueur à la date d’installation.
Une installation adaptée aux contraintes réelles du bâtiment
Ce projet de PTAC FRIEDRICH ZoneAire® Premier à Kahnawake montre comment un appareil terminal peut être intégré proprement dans une pièce où la fenêtre, les moulures, le mur latéral, l’alimentation électrique et le plancher imposent tous leurs propres contraintes.
Chez AirGreen, nous ne limitons pas notre travail à la pose du panneau frontal. Nous vérifions l’ensemble du système : ouverture murale, manchon, étanchéité, support, alimentation électrique, condensats, circulation d’air et accessibilité.
