À Verchères, une installation où le choix de l’emplacement comptait autant que celui de la thermopompe
Dans cette résidence de Verchères, le défi n’était pas simplement de trouver un mur capable de recevoir une thermopompe murale MIDEA MIDEA35. La configuration intérieure visible sur le chantier comportait plusieurs ouvertures rapprochées : une cuisine communiquante sur la gauche, une porte au centre, une autre porte sur la droite et relativement peu de mur continu disponible pour une unité intérieure.
Nous avons donc utilisé intelligemment la partie haute du mur, au-dessus de l’ouverture centrale, pour intégrer la thermopompe dans une zone de circulation sans sacrifier inutilement une grande surface murale.

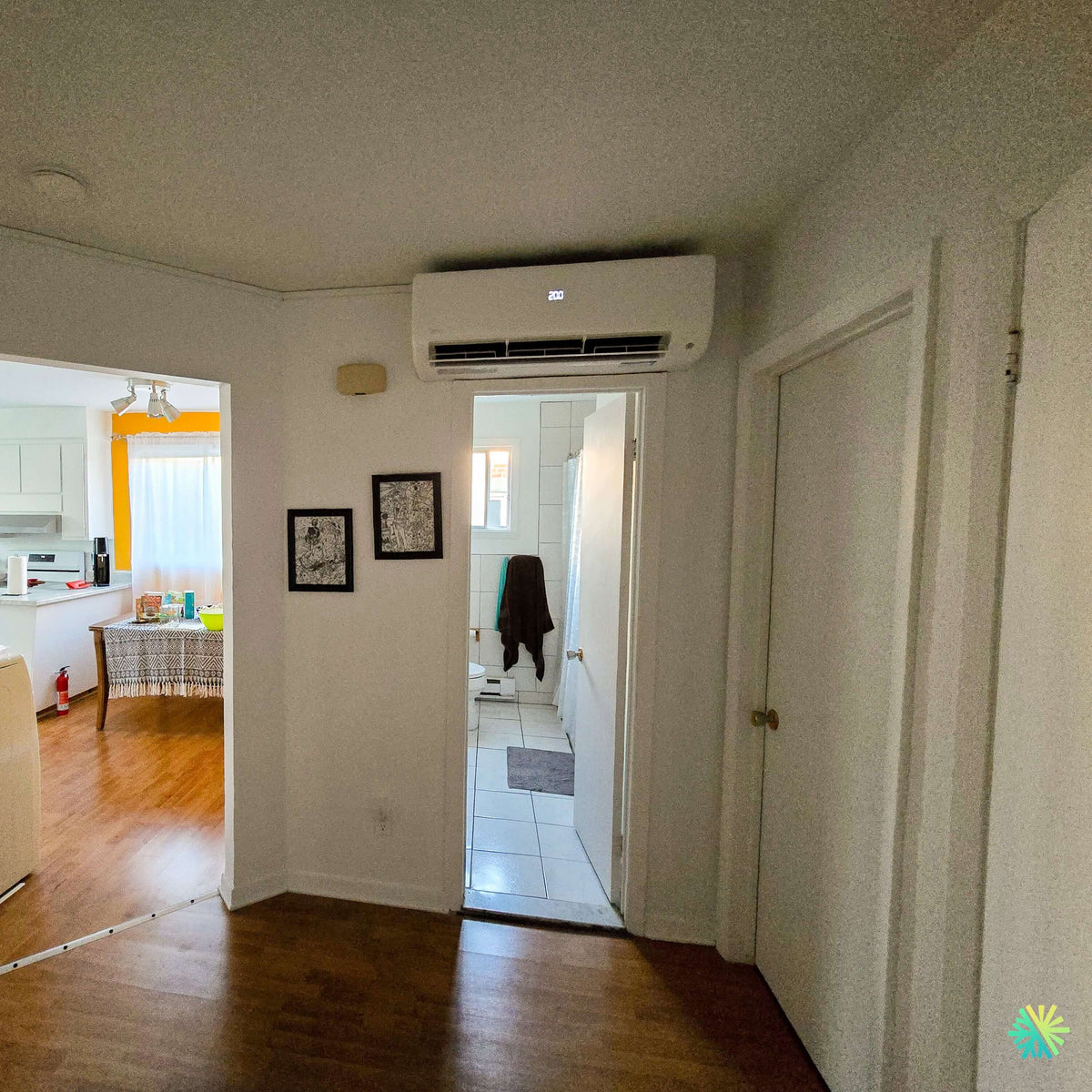

La photo prise après notre intervention illustre particulièrement bien ce type de situation. L’unité intérieure MIDEA est installée haut, près du plafond, au-dessus de la porte. Son affichage indique une consigne de 20 °C et les volets sont ouverts, signe que le système est en fonctionnement au moment de la photo.
Ce positionnement est intéressant pour une raison simple : dans une maison existante, le meilleur emplacement théorique n’est pas toujours disponible. Il faut travailler avec l’architecture réelle, la circulation des occupants, les portes, les meubles, les fenêtres, la possibilité d’acheminer les conduites frigorifiques et l’évacuation des condensats.
Chez AirGreen, c’est précisément là que l’expérience en installation CVAC fait une différence. Nous ne choisissons pas un emplacement uniquement parce qu’il est facile à percer. Nous cherchons un compromis cohérent entre distribution de l’air, accessibilité, esthétique, exigences techniques et utilisation quotidienne de la maison.
La machine retenue appartient à la gamme de systèmes muraux sans conduit Midea, qui comprend notamment les séries MIDEA35, MIDEA28, MIDEA25 et MIDEA22.
Pourquoi installer une unité intérieure au-dessus d’une porte?
Une installation comme celle-ci demande davantage de réflexion qu’une installation sur un grand mur complètement dégagé.
Le mur photographié à Verchères est fragmenté par plusieurs ouvertures. Placer l’unité sur la partie disponible au-dessus de la porte permet de conserver les surfaces latérales libres tout en positionnant la thermopompe à une hauteur favorable à la diffusion de l’air.
Dans une configuration de ce genre, nous vérifions notamment :
- la distance entre le haut de l’unité et le plafond;
- l’espace nécessaire autour de la thermopompe pour que l’air puisse être aspiré correctement;
- l’accessibilité future pour le nettoyage des filtres et l’entretien CVAC;
- la solidité de la surface d’ancrage;
- la direction naturelle du jet d’air;
- la présence des portes et leur mouvement;
- le parcours des conduites de réfrigérant;
- la possibilité d’obtenir une évacuation des condensats avec une pente appropriée;
- le positionnement du câble de communication et de l’alimentation requise par le système.
Un emplacement peut paraître parfaitement dégagé lorsqu’on regarde seulement le mur, mais devenir problématique après analyse du drainage ou du parcours frigorifique.
Utiliser la hauteur sans nuire à la circulation dans la maison
La photo de cette installation montre aussi pourquoi les thermopompes murales sans conduit sont particulièrement pratiques dans les maisons existantes de Verchères, Contrecœur, Varennes, Boucherville et ailleurs sur la Rive Sud de Montréal.
L’unité occupe une partie du mur qui aurait autrement peu d’utilité. Aucun espace au sol n’est perdu et la circulation entre les différentes pièces demeure complètement libre.
Midea indique qu’un système sans conduit relie l’unité intérieure à l’unité extérieure à travers une ouverture relativement petite, ce qui évite généralement de construire un réseau complet de conduits ou d’entreprendre d’importants travaux de démolition et de reconstruction.
Pour une maison déjà aménagée, cette souplesse est particulièrement intéressante.
La MIDEA35 : la série murale haut de gamme de Midea
La documentation du fabricant classe la MIDEA35 comme une série murale haut de gamme et une thermopompe extrême, avec fonctionnement en chauffage annoncé jusqu’à -30 °C.
Selon la capacité sélectionnée, la gamme comprend trois configurations :
- 9 000 BTU/h en climatisation;
- 12 000 BTU/h en climatisation;
- 18 000 BTU/h en climatisation.
Leurs capacités nominales de chauffage sont respectivement de 12 000, 12 000 et 20 000 BTU/h. La série utilise le réfrigérant R-454B et les trois combinaisons présentées dans la brochure sont identifiées Cold Climate V6.1.
La capacité exacte de la thermopompe installée dans cette résidence de Verchères n’est pas lisible sur la photo fournie. Nous préférons donc ne pas inventer un nombre de BTU. Une installation professionnelle repose justement sur la combinaison exacte des unités intérieure et extérieure et sur le dimensionnement du bâtiment, et non sur une estimation faite à partir de l’apparence de la machine.
Jusqu’à 33,3 SEER2 : ce que les chiffres signifient réellement
La MIDEA35 affiche des performances particulièrement intéressantes en climatisation.
Selon la version :
9 000 BTU : 33,3 SEER2
12 000 BTU : 29,4 SEER2
18 000 BTU : 25,6 SEER2
Pour le chauffage, les valeurs HSPF2 région IV indiquées par Midea sont respectivement de 22,0, 14,5 et 16,2.
Il est important de ne pas lire ces chiffres comme si toutes les capacités d’une même famille avaient exactement la même efficacité. C’est une erreur fréquente lorsque les propriétaires comparent différentes thermopompes à Montréal ou sur la Rive Sud.
Le nom MIDEA35 représente une série. Les performances réelles doivent toujours être associées à la combinaison précise de modèles.
Un compresseur qui module plutôt que de fonctionner uniquement en marche-arrêt
Midea utilise une technologie à vitesse variable qui permet au compresseur d’adapter son régime en fonction de la demande thermique. Contrairement à un système conventionnel qui alterne essentiellement entre marche et arrêt, le compresseur peut réduire ou augmenter son fonctionnement lorsque la température intérieure évolue.
Midea associe cette technologie à une température ambiante plus stable et à une réduction des variations de température.
Dans la résidence de Verchères, cette modulation est particulièrement pertinente compte tenu de la position de l’unité intérieure dans une zone de communication entre plusieurs espaces.
Lorsqu’une thermopompe est bien dimensionnée, elle peut travailler progressivement plutôt que de souffler constamment à son maximum. Cela rend le comportement de l’appareil beaucoup plus agréable au quotidien.
La diffusion de l’air devient essentielle avec ce type de positionnement
L’emplacement visible sur notre photo donne sur une zone où plusieurs passages se rencontrent. Dans une telle situation, le réglage des volets et de la vitesse du ventilateur mérite une attention particulière.
La gamme Midea propose jusqu’à 100 niveaux de volume d’air réglables, ainsi qu’un contrôle continu de la vitesse du ventilateur. La documentation indique également la possibilité de contrôler le système avec l’application SmartHome et le Wi-Fi selon la configuration.
La série MIDEA35 comprend également plusieurs fonctions utiles pour ajuster le comportement de l’unité :
- oscillation horizontale;
- oscillation verticale;
- mode silencieux;
- fonction Turbo;
- mode nuit;
- minuterie;
- fonction Follow Me;
- contrôle de la vitesse de ventilation de 1 % à 100 %;
- nettoyage automatique;
- mode de chauffage à 8 °C;
- mode ÉCO;
- contrôle Wi-Fi;
- capteur intelligent;
- contrôle de l’humidité.
Dans un corridor ou à proximité de portes, ces possibilités permettent d’affiner la direction et l’intensité du soufflage plutôt que de laisser la machine fonctionner avec un réglage unique en permanence.
Les détails techniques qui transforment une belle installation en installation durable
Une thermopompe MIDEA35 peut afficher d’excellentes performances sur papier, mais ces performances supposent une installation conforme.
À Verchères comme lors de nos interventions à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous portons donc autant d’attention aux éléments cachés qu’à l’apparence finale de l’unité intérieure.
Les conduites frigorifiques ne sont pas identiques pour toutes les MIDEA35
Voici un détail souvent ignoré lors du remplacement d’une ancienne thermopompe.
Les versions 9 000 et 12 000 BTU de la MIDEA35 utilisent des conduites de 1/4 po pour le liquide et 3/8 po pour le gaz.
La version 18 000 BTU, elle, demande du 3/8 po et 5/8 po.
Les longueurs maximales de tuyauterie indiquées par le fabricant sont également différentes :
- 82 pi pour le 9 000 BTU;
- 82 pi pour le 12 000 BTU;
- 164 pi pour le 18 000 BTU.
Les différences de hauteur maximales sont respectivement de 49,2 pi, 49,2 pi et 82 pi.
Ces données sont particulièrement importantes lorsqu’on réutilise un parcours existant ou lorsque l’unité extérieure doit être installée loin de l’unité intérieure.
Changer simplement la machine sans vérifier les diamètres de cuivre existants peut conduire à une installation non conforme aux exigences du fabricant.
Le drainage est encore plus important lorsque l’unité se trouve au-dessus d’une porte
L’eau produite par une thermopompe en climatisation doit être évacuée correctement.
Lorsqu’une unité intérieure se trouve au-dessus d’une ouverture de porte, nous devons être particulièrement attentifs à la gestion des condensats. Une fuite, aussi petite soit-elle, serait beaucoup plus dérangeante dans une zone de passage qu’au-dessus d’un mur inutilisé.
Nous vérifions donc le raccord du drain, sa pente, son cheminement et son évacuation.
Le drain ne doit pas former inutilement de contre-pentes ni de poches susceptibles de retenir l’eau. Lorsqu’un drainage naturel par gravité est possible, il est généralement préférable à l’ajout d’une pompe de condensats, qui ajoute un composant mécanique supplémentaire à entretenir.
Les températures extrêmes : la MIDEA35 est conçue pour le chauffage jusqu’à -30 °C
Pour le climat québécois, la performance hivernale constitue souvent le critère déterminant.
Les trois modèles MIDEA35 présentés dans la brochure ont une plage de fonctionnement en chauffage indiquée de -30 °C à 24 °C.
Mais le chiffre « -30 °C » ne raconte pas toute l’histoire.
La capacité d’une thermopompe varie avec la température extérieure. Midea fournit donc également les capacités nominales à -15 °C :
- 13 500 BTU/h pour le modèle 9 000 BTU;
- 13 500 BTU/h pour le modèle 12 000 BTU;
- 22 600 BTU/h pour le modèle 18 000 BTU.
Les COP correspondants à cette condition sont respectivement de 3,60, 3,60 et 4,40.
Ces données sont beaucoup plus utiles qu’une simple température minimale lorsqu’on veut déterminer si une thermopompe peut jouer un rôle important dans le chauffage d’une propriété.
Un fonctionnement intérieur particulièrement discret
Dans cette installation de Verchères, l’unité se trouve dans une zone intérieure très proche des pièces occupées. Le niveau sonore devient donc un critère important.
Selon la capacité choisie, la brochure indique des niveaux intérieurs descendant jusqu’à 19 dB(A) sur les versions 9 000 et 12 000 BTU et jusqu’à 16 dB(A) pour la version 18 000 BTU dans le réglage le plus silencieux indiqué.
Cela permet à la thermopompe de maintenir le confort sans transformer un corridor ou une pièce adjacente en zone bruyante.
Le capteur intelligent est particulièrement pertinent dans les espaces de circulation
La MIDEA35 comprend un capteur intelligent, contrairement à la MIDEA22 qui en est exclue dans la documentation. Le fabricant indique également un double contrôle de la température et de l’humidité pour cette famille d'appareils.
La documentation précise que le capteur peut gérer le comportement du flux d’air en fonction de l’occupation et que la fréquence de fonctionnement peut diminuer après une absence prolongée afin de réduire la consommation d’énergie.
Dans un emplacement comme celui photographié à Verchères, situé dans une zone de passage, cette capacité de modulation constitue un complément intéressant au positionnement physique de la machine.
Le mode Follow Me : la température peut être mesurée ailleurs que dans l’unité
Une unité murale installée près du plafond ne mesure pas nécessairement exactement la même température que celle ressentie plus bas dans la pièce.
La fonction Follow Me apporte une solution intéressante. Midea indique que le capteur intégré à la télécommande peut mesurer la température ambiante et permettre à l’unité d’ajuster son fonctionnement en conséquence.
Cela peut être utile lorsque l’unité intérieure est positionnée en hauteur, comme c’est le cas sur cette installation.
Une installation propre doit aussi rester accessible pour l’entretien
La thermopompe visible sur la photo est installée de manière compacte au-dessus de la porte. Mais une intégration esthétique ne doit jamais empêcher l’entretien futur.
Les filtres devront être retirés et nettoyés régulièrement. Après plusieurs saisons, un nettoyage en profondeur de la thermopompe murale peut aussi devenir nécessaire afin d’enlever la poussière et les dépôts accumulés dans l’évaporateur, le bac de drainage et la roue de ventilation.
Midea a d’ailleurs conçu cette famille avec une roue de ventilation amovible afin de faciliter l’accès lors d’un nettoyage approfondi.
C’est un point que nous prenons en compte dès l’installation : une unité ne doit pas être placée dans un endroit où son entretien deviendra pratiquement impossible quelques années plus tard.
Subventions et numéro AHRI : vérifier la combinaison exacte avant de promettre un montant
Lorsqu’un propriétaire recherche une subvention pour thermopompe au Québec, il faut travailler avec le numéro AHRI correspondant à la combinaison installée.
Pour la MIDEA35, Midea indique :
- AHRI 215471386 pour la combinaison 9 000 BTU;
- AHRI 215471387 pour la combinaison 12 000 BTU;
- AHRI 215471388 pour la combinaison 18 000 BTU.
Les programmes et leurs critères pouvant changer, nous recommandons toujours de vérifier l’admissibilité de la combinaison exacte au moment de la soumission ou de la demande.
Il ne suffit pas de lire « MIDEA35 » sur une brochure pour connaître automatiquement le montant disponible.
Une garantie résidentielle à conserver avec toute la documentation du projet
La documentation Midea présente, pour le secteur résidentiel, une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les modalités et conditions applicables du programme du fabricant.
Après une installation, il est donc important de conserver :
- la facture;
- les numéros de modèle;
- les numéros de série;
- la combinaison AHRI;
- la preuve d’installation;
- les documents d’enregistrement requis.
Ces éléments peuvent être aussi importants que la télécommande lorsqu’il faudra éventuellement faire appliquer une garantie.
Ce chantier de Verchères illustre une règle simple : adapter la thermopompe à la maison, et non l’inverse
Ce que nous retenons de cette installation de thermopompe murale MIDEA MIDEA35 à Verchères, c’est surtout la manière dont une contrainte architecturale peut devenir un emplacement intéressant lorsqu’elle est correctement analysée.
Le mur était interrompu par plusieurs portes et passages. Plutôt que de condamner une grande surface utile, nous avons intégré l’unité dans la partie supérieure disponible. La thermopompe est ainsi installée au-dessus de l’ouverture, avec son écran visible et un accès dégagé à l’avant.
Ce type de travail représente exactement notre approche chez AirGreen.
Une installation CVAC réussie ne consiste pas à choisir l’endroit qui demande le moins de temps au technicien. Elle consiste à déterminer où la machine pourra fonctionner efficacement tout en s’intégrant à la façon dont les occupants utilisent réellement leur maison.
C’est cette méthode que nous appliquons pour nos installations de thermopompes murales à Verchères, Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord : dimensionnement cohérent, choix d’emplacement réfléchi, conduites adaptées au modèle, drainage sécuritaire, mise en service méthodique et attention portée à l’entretien futur.
La MIDEA35 offre des caractéristiques techniques très intéressantes pour le climat québécois. Mais ce chantier montre surtout que les performances inscrites dans une brochure prennent tout leur sens lorsque l’appareil est installé en tenant compte du bâtiment dans lequel il devra fonctionner pendant de nombreuses années.
