Une installation précise dans un espace restreint où chaque centimètre comptait

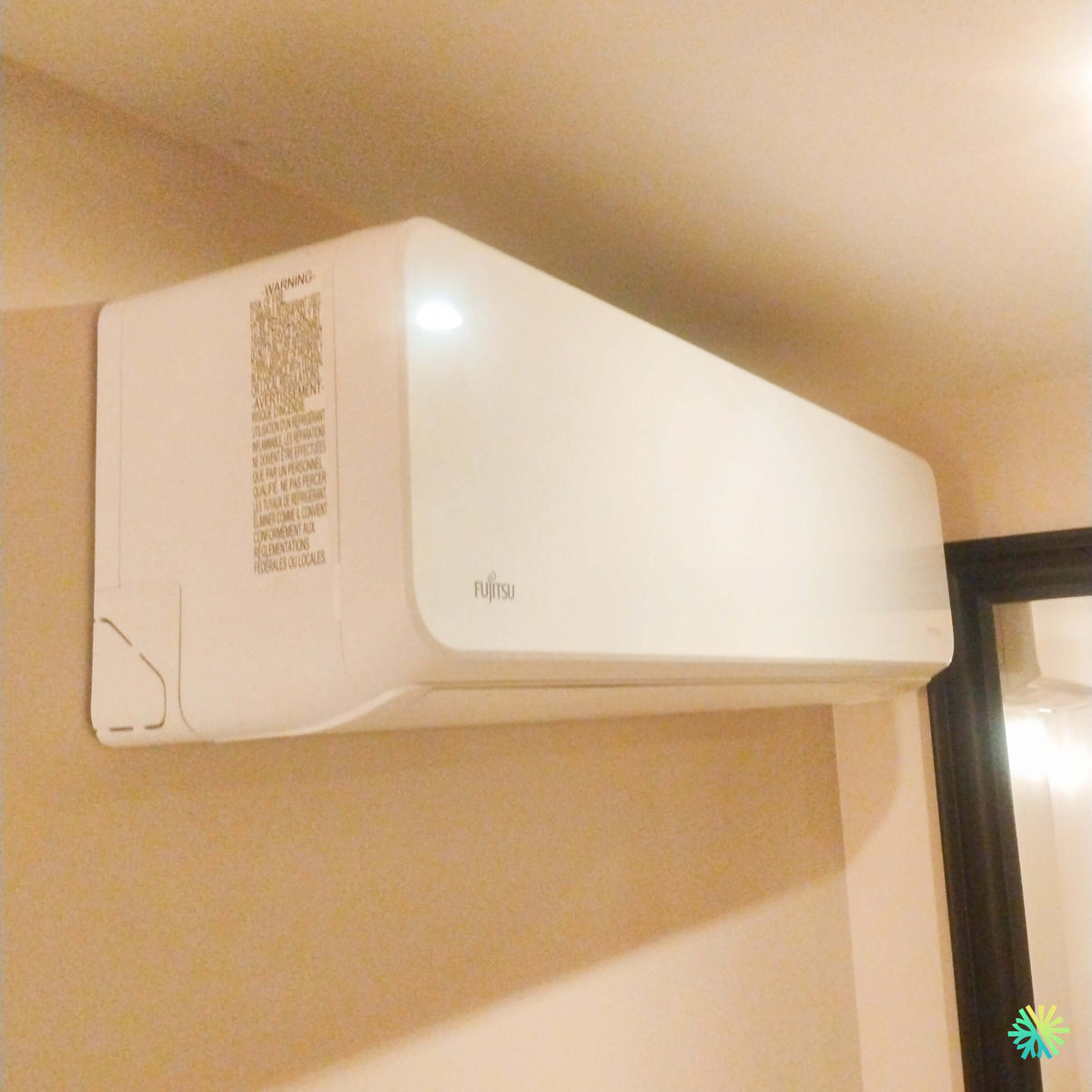

À Sainte-Julie, nous avons installé une thermopompe murale Fujitsu AIRSTAGE Altair 500 dans une pièce où la configuration architecturale imposait un positionnement très précis. La photo du projet montre l’unité intérieure installée en hauteur, tout près du plafond et à proximité immédiate d’un cadrage de porte foncé. Ce type de pose exige plus qu’un simple alignement esthétique : il faut préserver la circulation d’air, respecter les dégagements nécessaires, assurer l’accès futur pour l’entretien CVAC et intégrer la thermopompe de façon naturelle dans l’espace existant.
Le résultat est une installation compacte et discrète. L’unité blanche se fond dans le mur clair et demeure suffisamment haute pour ne pas empiéter sur l’espace de vie. Sa position permet également de projeter l’air traité vers la pièce plutôt que de créer un courant directement à hauteur des occupants.
La Fujitsu AIRSTAGE Altair 500 fait partie de la série H simple zone. Selon la documentation du fabricant, cette famille comprend les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1 et fonctionne au réfrigérant R-32.
Une unité murale placée très haut : pourquoi ce choix peut être pertinent
La hauteur d’installation d’une thermopompe murale influence directement la manière dont l’air se distribue dans une pièce.
Dans cette installation de Sainte-Julie, l’unité intérieure se trouve très près du plafond. Ce positionnement permet de libérer le mur en dessous tout en favorisant une diffusion de l’air sur une plus grande distance.
En mode climatisation, l’air froid projeté en hauteur descend progressivement dans la pièce. En chauffage, les volets de l’unité orientent le flux vers le bas et vers l’avant afin de répartir la chaleur dans la zone occupée.
L’enjeu consiste toujours à trouver un équilibre entre plusieurs éléments :
- le dégagement supérieur nécessaire à l’admission d’air;
- l’orientation du soufflage;
- la proximité des murs, portes ou structures;
- l’accès aux filtres;
- le parcours de la tuyauterie;
- l’apparence finale de l’installation.
Une unité murale ne doit donc jamais être positionnée uniquement selon l’endroit où elle semble la moins visible.
Une installation à proximité d’un cadrage de porte
La photo montre clairement que la thermopompe est installée à quelques centimètres d’un cadrage ou d’une structure verticale foncée.
Cette contrainte est intéressante, car elle nous oblige à planifier précisément la largeur disponible.
Une unité murale doit conserver suffisamment d’espace pour permettre :
- l’ouverture du panneau frontal;
- le retrait des filtres;
- l’accès au côté technique de l’appareil;
- une bonne circulation d’air autour de l’unité;
- la possibilité d’effectuer un nettoyage professionnel.
Une installation trop coincée entre deux obstacles peut compliquer considérablement un futur service.
Chez AirGreen, nous regardons donc toujours au-delà du jour de l’installation. Une belle finition n’est utile que si la thermopompe reste également accessible plusieurs années plus tard.
Altair 500 : plusieurs capacités dans une même gamme
La série Fujitsu Altair 500 couvre plusieurs puissances.
Selon la fiche technique :
- le 09KPAS1 offre 9 000 BTU/h en climatisation;
- le 12KPAS1, 12 000 BTU/h;
- le 18KPAS1, 18 000 BTU/h;
- le 24KPAS1, 22 000 BTU/h;
- le 30KPAS1, 30 000 BTU/h;
- le 36KPAS1, 33 000 BTU/h.
En chauffage, la capacité nominale respective est de 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
La photo ne permet pas d’identifier avec certitude laquelle de ces capacités a été installée à Sainte-Julie. Nous préférons ne pas attribuer un nombre de BTU uniquement à partir de la largeur apparente de l’unité intérieure.
L’identification précise doit toujours être faite à partir du numéro de modèle.
Le bon dimensionnement : un élément plus important que le nombre de BTU affiché
Une thermopompe surdimensionnée n’est pas nécessairement plus confortable.
Une machine trop grande peut atteindre la température demandée très rapidement et réduire ses cycles de fonctionnement, ce qui peut nuire à la déshumidification en été. À l’inverse, une unité sous-dimensionnée peut fonctionner continuellement lors des périodes les plus exigeantes.
Pour nos projets de thermopompe à Sainte-Julie, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous considérons notamment :
- la superficie de la zone;
- la hauteur des plafonds;
- le niveau d’isolation;
- le nombre et la taille des fenêtres;
- l’exposition solaire;
- la configuration des pièces;
- les pertes thermiques du bâtiment.
Le choix d’une capacité doit donc refléter le bâtiment réel plutôt qu’une estimation approximative.
Une technologie Inverter pour adapter la puissance à la demande
La série Altair 500 utilise un compresseur Inverter.
Cette technologie permet au système de moduler son fonctionnement plutôt que de fonctionner exclusivement à pleine puissance ou à l’arrêt.
Dans la pratique, cela signifie que la thermopompe peut réduire son intensité lorsque la température intérieure approche de la consigne.
Cette modulation contribue à :
- maintenir une température plus stable;
- réduire les écarts de confort;
- améliorer le fonctionnement à charge partielle;
- limiter les démarrages brusques;
- offrir un fonctionnement plus silencieux.
Fujitsu indique également que l’unité extérieure peut fournir jusqu’à 16 % de chaleur supplémentaire par rapport à la capacité nominale étiquetée, selon les conditions de fonctionnement.
Chauffage jusqu’à -15 °C selon la fiche technique
La documentation Fujitsu indique une plage de fonctionnement en chauffage de -15 °C à 24 °C pour les différentes capacités de la série Altair 500.
Cette plage permet d’utiliser la thermopompe pendant une grande partie de la saison froide.
Il reste toutefois important de distinguer la température minimale de fonctionnement de la capacité réellement disponible à basse température.
Une maison de Sainte-Julie très bien isolée n’aura pas les mêmes besoins qu’une résidence plus ancienne présentant davantage de pertes thermiques.
Le choix d’une thermopompe doit donc toujours être intégré à une stratégie globale de chauffage.
Un fonctionnement intérieur très silencieux
L’unité intérieure installée dans une pièce de vie doit rester discrète.
La fiche technique de l’Altair 500 indique un niveau sonore intérieur aussi bas que 19 dB(A) en mode calme pour les modèles 9 000 et 12 000 BTU. Les autres capacités affichent des valeurs de 26 à 32 dB(A) en mode calme.
Cette caractéristique peut être particulièrement appréciable dans :
- un salon;
- une chambre;
- un bureau;
- un espace de lecture;
- une aire ouverte.
La série propose aussi six vitesses de ventilation plus le mode automatique, permettant d’adapter le débit d’air selon la demande.
Les détails techniques qui rendent cette installation de Sainte-Julie particulièrement intéressante
Le panneau latéral visible rappelle l’importance de l’accès de service
Sur la photo, on distingue clairement le côté gauche de l’unité intérieure avec son étiquette d’avertissement.
Ce détail est intéressant parce qu’il montre que l’appareil n’est pas complètement encastré contre une structure.
Laisser un accès raisonnable aux côtés d’une unité facilite les interventions futures.
Un technicien peut avoir besoin d’accéder aux composants internes, au drainage, à la carte électronique ou à certaines connexions.
Une installation excessivement serrée peut transformer une intervention simple en travail beaucoup plus complexe.
Le drainage du condensat : invisible, mais essentiel
En mode climatisation, l’unité intérieure retire de l’humidité de l’air.
Cette eau doit être évacuée par un drain de condensat.
Le drainage fait partie des éléments les moins visibles une fois l’installation terminée, mais il est parmi les plus importants.
Une mauvaise pente, un tuyau écrasé ou une évacuation mal conçue peut provoquer :
- des écoulements d’eau;
- des taches sur les murs;
- des odeurs;
- une accumulation d’humidité;
- des arrêts de fonctionnement.
Chez AirGreen, nous portons donc une attention particulière au chemin du drain, même lorsque celui-ci disparaît complètement derrière la finition.
Déshumidification et confort d’été
La série Altair 500 offre aussi une capacité de déshumidification variable selon la puissance.
Selon la fiche technique, l’élimination de l’humidité va de 1,12 L/h pour le modèle 9 000 BTU jusqu’à 4,9 L/h pour le 36 000 BTU.
Cette fonction joue un rôle important pendant les journées chaudes et humides sur la Rive-Sud.
Le confort intérieur dépend autant de l’humidité relative que de la température.
Une pièce à 23 °C peut sembler lourde si son taux d’humidité reste trop élevé.
Une thermopompe bien dimensionnée aide donc à maintenir un environnement plus confortable en réduisant simultanément la température et une partie de l’humidité de l’air.
Rendement TRÈS2 jusqu’à 26,0 selon le modèle
Les performances énergétiques varient dans la gamme Altair 500.
La fiche technique indique un TRÈS2 de 26,0 pour le 9 000 BTU, 24,0 pour le 12 000 BTU, 22,0 pour le 18 000 BTU, 21,5 pour le 24 000 BTU, 22,0 pour le 30 000 BTU et 21,0 pour le 36 000 BTU.
Cela confirme une règle importante lorsque nous comparons des thermopompes : il faut analyser le modèle exact et non seulement le nom de la gamme.
Deux unités Altair 500 de capacités différentes peuvent avoir des caractéristiques énergétiques et électriques différentes.
R-32 : le réfrigérant utilisé par toute la série
La série Altair 500 fonctionne au R-32.
Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A, ce qui représente une réduction annoncée de 68 % du PRG.
Pour nous, l’utilisation du R-32 signifie surtout que les procédures d’installation et de service doivent être adaptées à ce réfrigérant.
Il ne s’agit pas simplement d’une différence sur l’étiquette.
Le technicien doit utiliser les méthodes, équipements et pratiques correspondant au système réel.
Serpentins ProCore et échangeur Hydro Fin
La documentation Fujitsu présente l’unité intérieure avec des serpentins ProCore en cuivre à haute résistance à la corrosion, ainsi qu’un échangeur doté d’ailettes Hydro Fin visant à améliorer la durabilité et la résistance à la corrosion.
Ces éléments sont invisibles une fois l’appareil installé, mais ils font partie de la conception globale du système.
La fiche technique indique également la présence d’un filtre lavable.
Le nettoyage de ce filtre est essentiel.
Un filtre obstrué limite le débit d’air, réduit les performances et peut accentuer l’accumulation de poussière à l’intérieur de l’unité.
Une thermopompe murale qui doit rester facile à entretenir
Une installation près du plafond peut sembler plus difficile à entretenir, mais elle doit malgré tout permettre un accès régulier.
Le propriétaire doit pouvoir :
- ouvrir la façade;
- retirer les filtres;
- vérifier l’état général de l’unité;
- nettoyer les filtres;
- observer si un écoulement anormal apparaît.
Pour un entretien CVAC professionnel, nous devons également pouvoir accéder au serpentin, au ventilateur tangentiel et au bac de drainage.
Nous évitons donc les installations où l’unité serait complètement enfermée ou où un meuble empêcherait l’ouverture du panneau.
Les diamètres de tuyauterie changent selon la capacité
La série Altair 500 n’utilise pas les mêmes conduites frigorifiques sur toutes les puissances.
Selon Fujitsu :
- 9 000 et 12 000 BTU : 1/4 po liquide et 3/8 po gaz;
- 18 000 et 24 000 BTU : 1/4 po liquide et 1/2 po gaz;
- 30 000 et 36 000 BTU : 3/8 po liquide et 5/8 po gaz.
Cette donnée est particulièrement importante lors du remplacement d’une ancienne thermopompe.
Une tuyauterie existante doit toujours être vérifiée avant d’être réutilisée.
Les longueurs maximales facilitent les installations où l’emplacement intérieur est prioritaire
Fujitsu indique des longueurs maximales de tuyauterie allant jusqu’à 66 pi pour les modèles 9 000 et 12 000 BTU, 98 pi pour les 18 000 et 24 000 BTU, et 164 pi pour les 30 000 et 36 000 BTU.
Cette flexibilité est utile dans des projets où l’emplacement idéal de l’unité intérieure ne correspond pas directement à l’endroit le plus pratique pour installer l’unité extérieure.
Dans une maison de Sainte-Julie, il est parfois préférable de parcourir quelques pieds supplémentaires afin d’obtenir une meilleure distribution de l’air dans la pièce.
L’alimentation électrique varie elle aussi
Les appareils Altair 500 fonctionnent en 208 à 230 V, 60 Hz, monophasé, mais la protection électrique change selon le modèle.
La fiche technique précise :
- 15 A pour les 9 000, 12 000 et 18 000 BTU;
- 20 A pour le 24 000 BTU;
- 30 A pour les 30 000 et 36 000 BTU.
Ce point doit être vérifié avant l’installation.
Un circuit existant ne doit jamais être présumé compatible uniquement parce qu’une ancienne thermopompe occupait déjà la même zone.
Wi-Fi et commandes optionnelles
La série Altair 500 peut être associée à différentes options de contrôle.
La documentation Fujitsu mentionne notamment un adaptateur Wi-Fi compatible avec AIRSTAGE Mobile, ainsi que divers contrôleurs filaires et interfaces BACnet ou Modbus.
Pour un propriétaire résidentiel, l’intérêt principal du Wi-Fi est généralement la possibilité de gérer la température à distance.
Les interfaces plus avancées peuvent être utiles dans les bâtiments dotés d’un système de gestion technique.
Les erreurs que nous évitons sur une installation comme celle-ci
Coller l’unité contre le plafond sans vérifier l’admission d’air
L’air doit pouvoir entrer correctement par le haut de l’appareil.
Installer l’unité trop près d’une porte ou d’une moulure
Il faut conserver l’accès au panneau et aux composants.
Négliger le drainage parce qu’il est invisible
Un mauvais drain peut causer des dommages importants.
Choisir la capacité selon la largeur de l’unité
La puissance doit être calculée selon les besoins du bâtiment.
Réutiliser automatiquement les anciennes conduites
Les dimensions varient selon le modèle Altair 500.
Oublier l’entretien futur
L’unité doit rester accessible après la finition.
Une installation discrète qui respecte l’architecture de la pièce
Cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 à Sainte-Julie illustre une situation fréquente dans nos projets : l’espace idéal pour le confort n’est pas toujours un grand mur vide.
Ici, il fallait composer avec un plafond proche, un cadrage de porte et une zone murale relativement limitée.
Le résultat montre qu’une unité murale peut être intégrée proprement même dans un espace contraint, à condition de planifier le projet avec précision.
Chez AirGreen, nous appliquons cette même approche lors de nos installations de thermopompes à Sainte-Julie, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : vérifier le dimensionnement, la circulation d’air, le drainage, les exigences électriques, la tuyauterie et l’accessibilité avant de finaliser l’emplacement.
Une bonne installation CVAC doit fonctionner correctement le premier jour, mais surtout continuer à être pratique, efficace et facile à entretenir pendant les années qui suivent.
