Installation d’une thermopompe murale FUJITSU ORION XLTH+ à Carignan : intégration soignée sous un plafond métallique apparent

À Carignan, une installation FUJITSU adaptée à une architecture intérieure qui ne laisse aucune place à l’improvisation

Cette installation de thermopompe murale à Carignan présente une configuration intérieure très différente d’un projet résidentiel classique. Sur la photo prise après nos travaux, l’unité FUJITSU AIRSTAGE ORION XLTH+ se trouve directement sous un plafond métallique apparent, à proximité immédiate d’un luminaire suspendu, dans un espace où les éléments structuraux et techniques font volontairement partie du décor.

Dans ce genre de pièce, nous ne pouvons pas simplement choisir un mur libre et y installer l’appareil. L’emplacement doit tenir compte de la géométrie du plafond, du passage des conduites, du luminaire, de la circulation de l’air et de l’accessibilité future de l’unité.

Le résultat obtenu à Carignan est particulièrement représentatif de notre approche chez AirGreen : l’unité intérieure est installée très haut, avec une finition sobre qui accompagne l’architecture existante plutôt que de chercher à la masquer. À gauche de l’appareil, on distingue également la finition blanche du parcours technique, qui reste alignée avec le mur et évite de transformer les conduites frigorifiques en élément dominant de la pièce.

Ce projet est aussi intéressant pour une autre raison : derrière l’apparence compacte de cette thermopompe se trouve une gamme conçue spécifiquement pour les conditions hivernales exigeantes. La FUJITSU ORION XLTH+ est donnée pour fonctionner en chauffage jusqu’à -30 °C, ce qui la rend particulièrement pertinente pour une installation au Québec. La documentation Fujitsu présente trois configurations dans cette série : 09KTAP1, 12KTAP1 et 15KTAP1.

L’architecture intérieure dictait une installation très précise

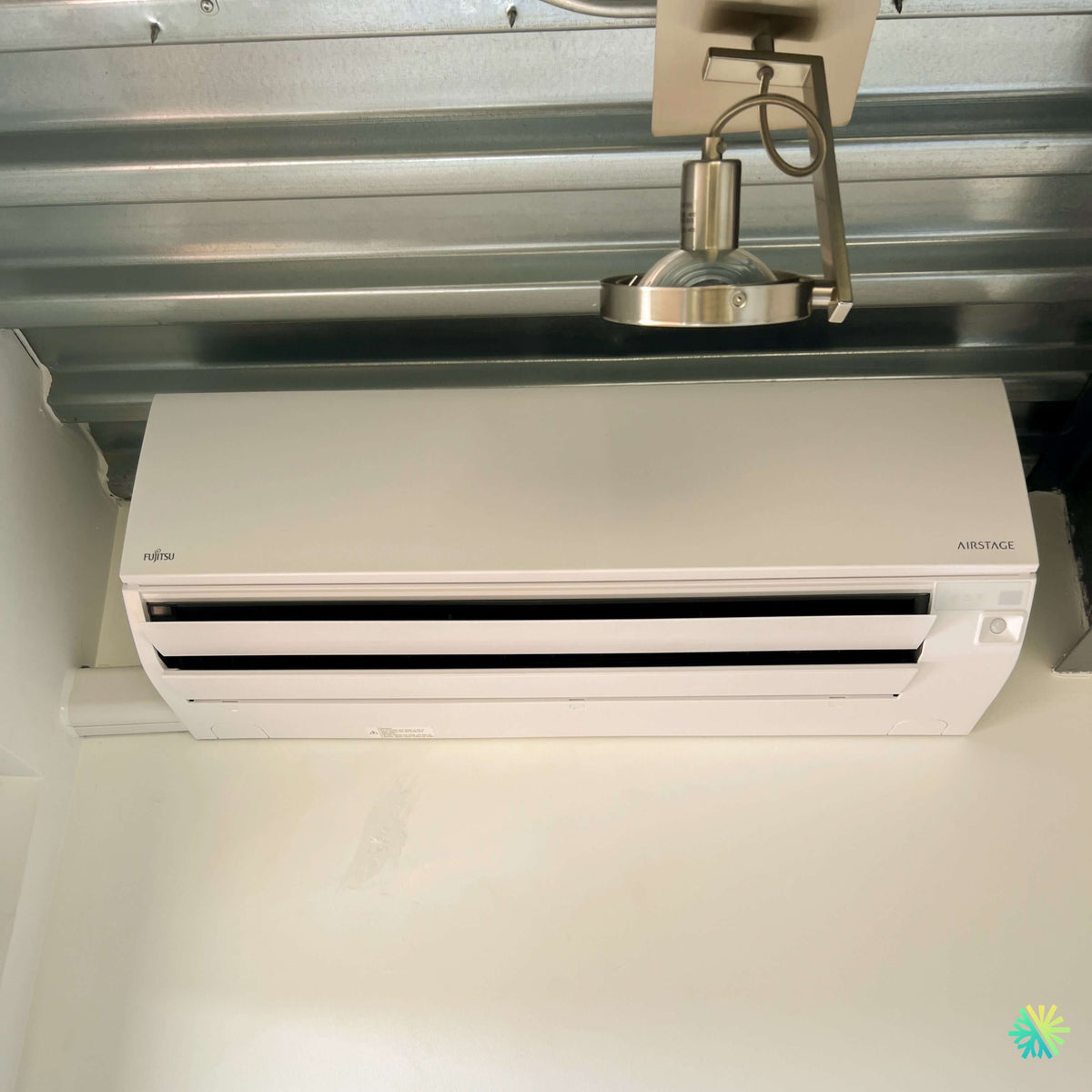

La première particularité visible sur cette installation est le plafond métallique apparent.

Dans une maison ou un espace au style plus industriel, les éléments du bâtiment restent visibles : structure du plafond, conduits, éclairage et parfois câblage. L’installation CVAC doit donc être techniquement correcte tout en conservant cette cohérence architecturale.

Ici, nous avons positionné la thermopompe juste sous la structure supérieure, sans la faire descendre inutilement sur le mur.

Cette implantation permet plusieurs choses :

• préserver la surface murale sous l’appareil;
• maintenir la thermopompe hors des zones de circulation;
• favoriser une diffusion de l’air depuis une position élevée;
• intégrer visuellement l’unité au secteur déjà occupé par les éléments mécaniques et électriques;
• conserver un accès au panneau frontal pour les opérations courantes d’entretien CVAC.

Le luminaire visible immédiatement au-dessus de l’appareil constitue également une contrainte réelle. Nous devons éviter qu’un élément architectural ou électrique interfère avec l’ouverture de l’unité, son aspiration d’air ou les opérations de maintenance.

Le détail du parcours des conduites compte autant que la machine elle-même

Sur le côté gauche de la thermopompe, la photo permet d’apercevoir le passage protégé des raccordements.

Dans une installation de thermopompe murale, plusieurs éléments doivent rejoindre l’unité extérieure : tuyauterie frigorifique, communication électrique et drainage des condensats selon la configuration du projet.

Une installation propre consiste à planifier ce parcours avant de fixer l’unité intérieure.

Pour la série ORION XLTH+, Fujitsu indique des dimensions de conduites de :

• 1/4 po côté liquide;
• 3/8 po côté gaz.

Ces dimensions sont communes aux trois capacités 09KTAP1, 12KTAP1 et 15KTAP1 présentées dans la fiche technique. Le fabricant prévoit une longueur minimale de 3 m (10 pi), une longueur maximale de 20 m (66 pi) et une différence verticale maximale de 14,9 m (49 pi).

Ces limites donnent une certaine flexibilité lors de l’installation, mais elles ne justifient jamais un parcours inutilement compliqué. Lorsque nous pouvons réduire les détours, protéger correctement les conduites et obtenir une finition plus discrète, nous le faisons.

Pourquoi l’unité murale doit rester accessible même lorsqu’elle est installée très haut

Le positionnement visible à Carignan permet de conserver l’appareil près du plafond, mais une thermopompe ne doit jamais être placée uniquement en fonction de l’esthétique.

Elle doit pouvoir être entretenue.

La documentation de la ORION XLTH+ indique notamment des filtres lavables. Il faut donc conserver la possibilité d’ouvrir le panneau et d’accéder aux composants concernés.

Avec le temps, un entretien plus complet peut également nécessiter l’accès :

• au filtre;
• à l’échangeur intérieur;
• au ventilateur tangentiel;
• au bac de condensat;
• au drainage;
• aux raccordements;
• aux composants électroniques.

Lorsque nous déterminons la hauteur d’une unité, nous pensons donc autant au technicien qui l’installe aujourd’hui qu’à celui qui devra intervenir dessus plusieurs années plus tard.

Un format intérieur identique pour plusieurs capacités de la gamme

Un détail pratique de cette série est que les trois unités intérieures présentées par Fujitsu ont des dimensions de 894 mm de largeur, 295 mm de hauteur et 280 mm de profondeur.

Cette compacité facilite l’intégration dans les espaces où la hauteur disponible entre une porte, un élément architectural ou un plafond est limitée.

La photographie montre justement à quel point quelques centimètres peuvent devenir importants dans un projet réel.

Nous ne pouvons toutefois pas déterminer de manière fiable la capacité exacte de l’appareil installé à Carignan à partir de sa façade uniquement. Les modèles de la gamme se ressemblent fortement. Nous préférons donc ne pas attribuer arbitrairement 9 000, 12 000 ou 15 000 BTU à l’équipement photographié.

C’est également une règle utile pour les propriétaires qui magasinent une thermopompe : l’apparence du cabinet ne permet pas de déterminer correctement la capacité d’un système.

Pourquoi la FUJITSU ORION XLTH+ répond bien aux besoins d’une thermopompe murale au Québec

Trois capacités et une forte modulation en chauffage

La fiche technique de la gamme présente les capacités suivantes :

09KTAP1

• climatisation nominale : 9 000 BTU/h;
• chauffage nominal : 12 000 BTU/h;
• chauffage modulé : 3 300 à 24 000 BTU/h.

12KTAP1

• climatisation nominale : 12 000 BTU/h;
• chauffage nominal : 15 300 BTU/h;
• chauffage modulé : 4 500 à 27 300 BTU/h.

15KTAP1

• climatisation nominale : 14 500 BTU/h;
• chauffage nominal : 17 400 BTU/h;
• chauffage modulé : 4 500 à 28 000 BTU/h.

Cette plage de fonctionnement est importante.

Avec la technologie Inverter, le compresseur peut ajuster sa production selon la demande plutôt que de fonctionner constamment selon un cycle pleine capacité/arrêt.

Lorsqu’une thermopompe est correctement dimensionnée, cette modulation favorise un fonctionnement plus progressif et une température intérieure plus stable.

Jusqu’à -30 °C en chauffage

Pour une thermopompe à Carignan, la capacité à fonctionner par temps froid représente souvent un critère beaucoup plus important que la seule performance estivale.

La ORION XLTH+ possède une plage de chauffage annoncée de -30 °C à 24 °C pour les trois capacités de la gamme.

Mais la fiche Fujitsu fournit une donnée encore plus intéressante : la capacité de chauffage maximale disponible lorsque la température descend.

À -30 °C, les valeurs indiquées correspondent à :

• 113 % de la capacité nominale pour le 09KTAP1;
• 103 % pour le 12KTAP1;
• 101 % pour le 15KTAP1.

À -26 °C, Fujitsu indique respectivement 147 %, 128 % et 116 %.

Pour nous, ces informations sont plus significatives qu’une simple mention publicitaire « fonctionne jusqu’à -30 °C ». Une thermopompe destinée à assurer une part importante du chauffage d’une résidence doit être évaluée selon ce qu’elle peut réellement fournir lorsque les températures deviennent difficiles.

Une efficacité particulièrement élevée sur les trois capacités

La fiche technique Fujitsu indique des valeurs TRÈS2 de :

• 33,5 pour le 09KTAP1;
• 31,5 pour le 12KTAP1;
• 28,7 pour le 15KTAP1.

Les valeurs CPSC2 région V sont respectivement de 11,5, 11,3 et 10,7. Les trois configurations sont également identifiées dans la documentation comme répondant aux classements ENERGY STAR indiqués par Fujitsu.

Ces chiffres montrent l’intérêt énergétique de la gamme, mais ils ne remplacent jamais un bon dimensionnement.

Pourquoi choisir davantage de BTU n’est pas nécessairement avantageux

Nous rencontrons régulièrement cette idée lors de projets de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : si 12 000 BTU conviennent, 15 000 BTU devraient forcément être encore meilleurs.

Ce n’est pas ainsi qu’un système CVAC devrait être choisi.

Nous devons prendre en compte :

• la superficie de la zone;
• les pertes de chaleur;
• l’isolation;
• la hauteur des plafonds;
• l’exposition des fenêtres;
• l’orientation solaire;
• les infiltrations d’air;
• la disposition des pièces;
• la circulation de l’air;
• les autres sources de chauffage.

Un système surdimensionné peut fonctionner d’une façon moins adaptée au bâtiment qu’un modèle correctement sélectionné.

Jusqu’à 23 dB(A) pour un fonctionnement intérieur très discret

La photo de Carignan montre une unité installée dans un espace où le luminaire, le plafond et les équipements visibles donnent une impression de proximité avec les occupants. Le niveau sonore intérieur devient donc un critère pratique.

Les modèles 09KTAP1 et 12KTAP1 peuvent descendre jusqu’à 23 dB(A) en mode calme, tandis que le 15KTAP1 est indiqué à 26 dB(A). Les appareils offrent six vitesses de ventilation plus le mode automatique.

À vitesse élevée, les niveaux augmentent naturellement, mais la possibilité de fonctionner très discrètement à faible demande est appréciable dans un salon, un bureau ou une aire de vie.

R-32 : le réfrigérant retenu pour cette génération

La FUJITSU ORION XLTH+ utilise le réfrigérant R-32.

Dans la documentation fournie, Fujitsu compare un potentiel de réchauffement global de 675 pour le R-32 à 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.

Le réfrigérant ne constitue toutefois qu’une partie de la qualité d’une installation.

Un système neuf doit toujours bénéficier d’une mise en service rigoureuse avec une attention particulière portée aux raccordements, à l’étanchéité, au tirage au vide et au respect des exigences du fabricant.

Un chauffe-plateau de base prévu pour les conditions froides

La documentation Fujitsu indique également que l’unité extérieure de la ORION XLTH+ possède un chauffe-plateau de base conçu pour les climats extrêmement froids.

Ce détail devient très concret pendant les hivers québécois.

En mode chauffage, du givre peut se former sur l’échangeur extérieur. La machine effectue alors un cycle de dégivrage. L’eau générée doit pouvoir s’écouler correctement sans créer progressivement une accumulation de glace autour de l’appareil.

C’est pourquoi, chez AirGreen, nous accordons autant d’importance au positionnement de l’unité extérieure qu’à celui de l’appareil intérieur.

Le Wi-Fi intégré ajoute une dimension pratique au quotidien

La ORION XLTH+ intègre également une connectivité Wi-Fi permettant une surveillance et un contrôle à distance via l’application mobile AIRSTAGE selon la documentation du fabricant.

Pour un propriétaire, cela facilite notamment la gestion de la température lorsque la maison est inoccupée ou lorsqu’un ajustement doit être effectué avant le retour à la maison.

La gamme accepte également plusieurs contrôleurs et interfaces optionnels. Fujitsu mentionne notamment des contrôleurs filaires, des interfaces tierces et des possibilités d’intégration avec certains protocoles de gestion de bâtiment.

Ce que la photo de Carignan révèle sur une bonne installation CVAC

Cette installation paraît simple lorsque l’on regarde uniquement la thermopompe terminée.

En pratique, le chantier demandait plusieurs décisions précises.

L’appareil se trouve :

• directement sous un plafond métallique;
• à proximité d’un luminaire;
• dans un espace où la finition technique reste visible;
• avec un parcours de conduites qui devait être intégré proprement;
• dans une position élevée qui exige de penser dès le départ à l’entretien.

C’est exactement dans ces situations que l’expérience de l’installateur devient importante.

Les erreurs que nous évitons sur une installation murale de ce type

Nous accordons une attention particulière à plusieurs points qui peuvent sembler mineurs au départ :

1. Installer l’unité trop près d’un plafond ou d’un obstacle sans respecter les besoins de circulation d’air.
2. Oublier l’accès aux filtres et au panneau frontal.
3. Choisir un parcours de tuyauterie disgracieux alors qu’une solution plus propre est possible.
4. Négliger le drainage des condensats.
5. Dimensionner la machine uniquement selon les pieds carrés.
6. Diriger le soufflage vers un obstacle immédiat.
7. Choisir l’emplacement selon la facilité d’installation plutôt que selon la diffusion du confort.
8. Comparer les modèles uniquement selon leur température minimale de fonctionnement, sans regarder leur capacité réelle en chauffage par grand froid.

À propos d’ENERGY STAR et des subventions

La fiche technique fournie identifie les trois configurations ORION XLTH+ avec les classifications ENERGY STAR indiquées par Fujitsu, y compris les désignations associées au climat froid.

Pour une demande de subvention au Québec, nous vérifions toutefois toujours la combinaison exacte de l’unité intérieure et de l’unité extérieure, ainsi que les critères du programme applicables au moment du projet.

Une gamme reconnue ne signifie pas nécessairement que chaque scénario d’installation donne automatiquement droit au même montant d’aide financière. Cette vérification doit être effectuée avec les références précises de l’équipement installé.

Une installation qui respecte le caractère de l’espace plutôt que de le combattre

Le résultat final à Carignan illustre un aspect de notre métier que les fiches techniques ne montrent jamais.

Nous avons ici une thermopompe destinée à fournir chauffage et climatisation, mais installée dans une pièce possédant déjà une identité architecturale forte. Le plafond métallique reste visible. Le luminaire demeure en place. La thermopompe s’insère dans la zone technique supérieure sans descendre inutilement sur le mur. Le parcours des raccordements est traité proprement.

La FUJITSU ORION XLTH+ apporte en parallèle les caractéristiques techniques recherchées pour notre climat : fonctionnement en chauffage jusqu’à -30 °C, compresseur Inverter, R-32, rendement élevé, faible niveau sonore, Wi-Fi intégré et chauffe-plateau de base.

Chez AirGreen, nous appliquons cette même logique aux projets de thermopompe murale, climatisation et chauffage partout dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, ainsi qu’à Carignan et dans les municipalités environnantes.

Une installation réussie n’est pas simplement celle où la machine démarre à la fin des travaux. C’est celle où le choix de l’équipement, son dimensionnement, son emplacement, la finition des conduites, le drainage et l’accès pour l’entretien ont été pensés comme un ensemble.
