Installation d’un PTAC Friedrich ZoneAire® Premier sous une grande fenêtre à Saint-Philippe

Une installation compacte qui devait respecter la fenêtre, le plancher et l’ouverture murale existante

Cette installation d’un PTAC Friedrich ZoneAire® Premier à Saint-Philippe montre pourquoi le remplacement d’un appareil terminal monobloc ne doit pas être traité comme un simple changement d’électroménager. Le nouveau système doit s’insérer correctement dans l’ouverture traversant le mur, évacuer son eau de condensation vers l’extérieur, recevoir une alimentation électrique adaptée et maintenir une circulation d’air suffisante malgré les contraintes architecturales de la pièce.

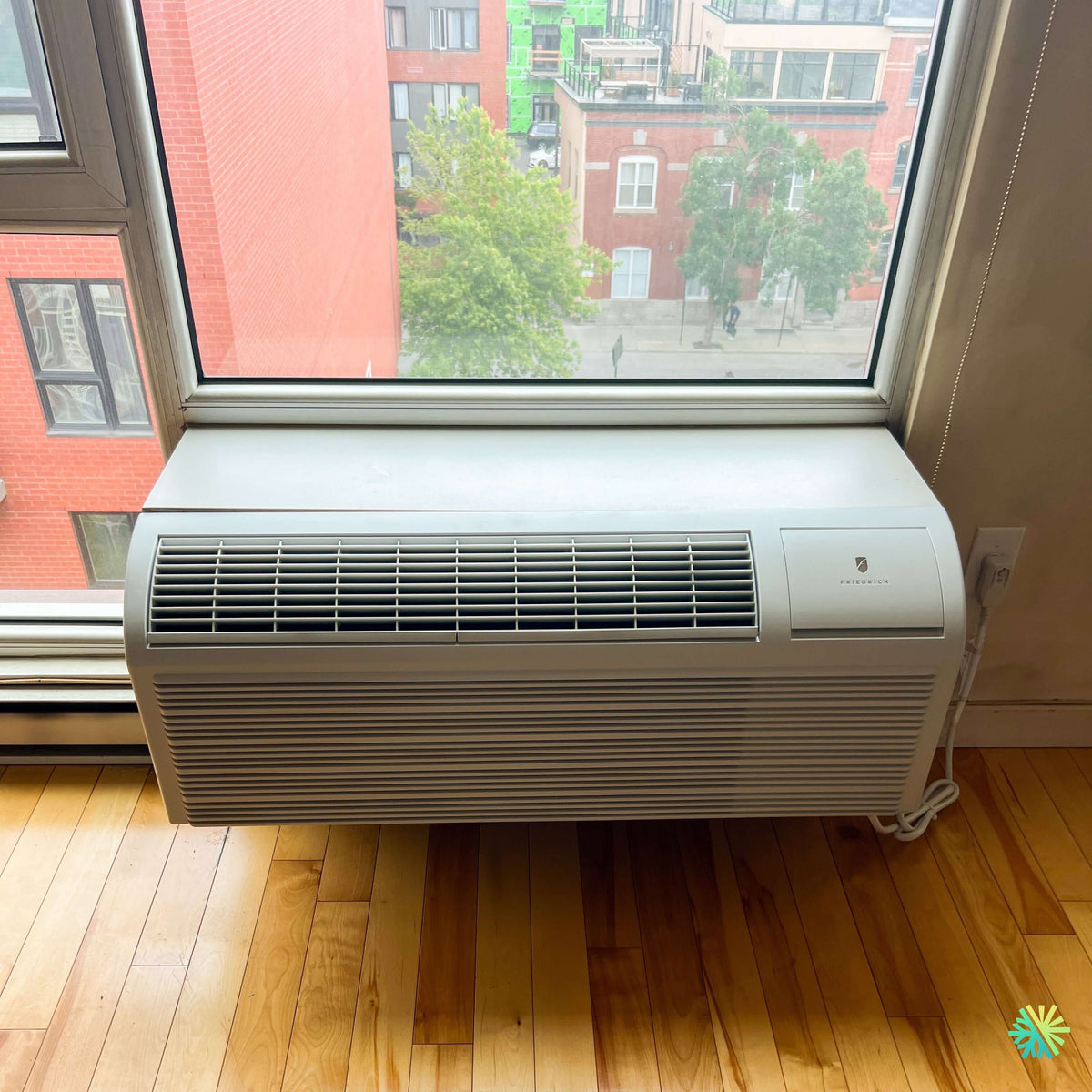

Sur la photo de cette réalisation AirGreen, le PTAC Friedrich est positionné directement sous une grande fenêtre. L’appareil occupe presque toute la largeur de l’espace disponible, sans empiéter inutilement sur la pièce. Sa façade blanche s’intègre naturellement au cadre de fenêtre et aux murs, tandis que le plancher de bois demeure entièrement dégagé devant la grille de reprise d’air.

L’installation se situe à un niveau surélevé, comme l’indique la vue extérieure. Cette particularité rend la préparation encore plus importante. Lorsqu’un manchon mural, une grille extérieure ou un joint d’étanchéité doit être corrigé, l’accès à la façade peut être plus complexe qu’au rez-de-chaussée. Nous devons donc vérifier chaque composante avant d’insérer définitivement le châssis dans son ouverture.

Pourquoi le Friedrich ZoneAire® Premier convenait à cette configuration

Le Friedrich ZoneAire® Premier appartient à la catégorie des PTAC, soit des appareils terminaux autonomes installés à travers un mur extérieur. Ce format permet de climatiser une pièce sans installer une unité de condensation séparée sur un balcon, une toiture ou un support mural.

Selon la configuration exacte choisie, la gamme ZoneAire® Premier est offerte avec chauffage électrique ou fonctionnement en thermopompe. Le fabricant propose des capacités allant de 7 000 à 15 000 BTU, ce qui permet d’adapter l’équipement à différents types de chambres, logements, bureaux et espaces commerciaux. La capacité précise de l’appareil installé à Saint-Philippe doit toutefois être confirmée au moyen de son numéro de modèle complet, puisque celui-ci n’est pas visible sur la photo.

Friedrich présente également le ZoneAire® Premier comme son PTAC standard le plus silencieux, notamment grâce à sa technologie QuietMaster®. Cette caractéristique est particulièrement pertinente dans une pièce résidentielle où l’appareil se trouve près d’un lit, d’un canapé, d’une table de travail ou d’un espace de détente.

Une façade conçue pour une circulation d’air directe

La photographie permet de distinguer clairement les deux zones principales de circulation d’air :

• la grande grille inférieure, qui sert principalement à la reprise de l’air ambiant;
• la grille supérieure, qui diffuse l’air traité dans la pièce.

Cette disposition impose une règle simple : aucun meuble, rideau épais, panneau décoratif ou objet volumineux ne doit bloquer la façade. Une obstruction devant la grille inférieure réduit le volume d’air traversant le serpentin. Le système peut alors fonctionner plus longtemps, devenir plus bruyant et offrir une température moins uniforme.

La grille de soufflage supérieure se trouve immédiatement sous l’appui de fenêtre. Nous vérifions donc que l’air puisse quitter l’appareil sans rebondir entièrement contre une surface trop rapprochée. Dans cette installation, la façade reste bien dégagée et le dégagement vertical permet à l’air de se répartir dans la pièce.

Une commande protégée sur le côté droit

Le panneau de commande est intégré dans la partie supérieure droite du PTAC. Lorsqu’il est refermé, il protège les boutons et contribue à conserver une apparence sobre. Le fabricant indique que les commandes de la gamme ZoneAire® Premier peuvent afficher la température réelle de la pièce ou le point de consigne, selon le réglage retenu. Le système comprend aussi une fonction de déshumidification en mode climatisation afin d’améliorer le confort lorsque l’air est humide.

Dans un logement locatif ou un bâtiment comprenant plusieurs appareils, la gestion des commandes devient particulièrement importante. Certains gestionnaires souhaitent limiter les températures extrêmes, empêcher des changements constants de mode ou utiliser un thermostat mural. La compatibilité de ces options dépend du numéro de modèle, des accessoires installés et de la configuration électronique de l’appareil.

Le dimensionnement ne peut pas être établi uniquement à partir de la largeur du PTAC

La largeur extérieure d’un PTAC ne permet pas de déterminer sa capacité. Plusieurs appareils de 7 000, 9 000, 12 000 ou 15 000 BTU peuvent utiliser un format de boîtier semblable tout en offrant des performances différentes.

Pour choisir correctement la capacité, nous analysons notamment :

1. la superficie de la pièce;
2. la hauteur du plafond;
3. la dimension et l’orientation des fenêtres;
4. l’exposition au soleil;
5. la qualité de l’isolation;
6. les infiltrations d’air;
7. le nombre d’occupants;
8. les équipements qui produisent de la chaleur;
9. l’usage résidentiel ou commercial de la pièce;
10. les besoins réels en chauffage.

Dans ce projet de PTAC à Saint-Philippe, la grande surface vitrée située au-dessus de l’appareil constitue un facteur important. Durant l’été, le rayonnement solaire peut augmenter rapidement la charge de climatisation. En hiver, une fenêtre moins performante peut accroître les pertes de chaleur et créer une zone plus froide à proximité du plancher.

Nous ne recommandons donc jamais une capacité uniquement parce qu’elle correspond à celle de l’ancien appareil. L’équipement remplacé pouvait avoir été mal dimensionné dès le départ, ou les caractéristiques du bâtiment peuvent avoir changé après le remplacement des fenêtres, l’ajout d’isolation ou la modification de l’usage de la pièce.

Rendement énergétique : comparer le modèle précis, pas seulement la marque

Friedrich indique que les appareils ZoneAire® Premier actuels peuvent atteindre un EER allant jusqu’à 13,0 et, pour certaines versions à thermopompe, un COP allant jusqu’à 3,6. Ces valeurs maximales ne s’appliquent pas automatiquement à toutes les capacités ou à toutes les configurations. Elles doivent être vérifiées dans la fiche technique correspondant au numéro de modèle installé.

L’EER sert à comparer l’efficacité en climatisation dans des conditions d’essai déterminées. Un indice supérieur signifie généralement que l’appareil produit davantage de refroidissement pour une consommation électrique donnée.

Le COP concerne le chauffage par thermopompe. Une valeur supérieure à 1 indique que le système transfère plus d’énergie thermique qu’il ne consomme directement sous forme d’électricité. La performance réelle varie toutefois avec la température extérieure et les conditions de fonctionnement.

Pour un propriétaire ou un gestionnaire immobilier, la bonne méthode consiste à comparer :

• le rendement du modèle exact;
• le coût d’acquisition;
• le type de chauffage intégré;
• le nombre annuel d’heures d’utilisation;
• la disponibilité des pièces;
• les exigences d’entretien;
• le niveau sonore;
• la compatibilité avec le manchon existant.

Une vérification minutieuse du manchon mural

Le manchon est la structure métallique installée dans le mur. Le châssis du PTAC glisse à l’intérieur de cette enveloppe. Il supporte une partie du poids de l’appareil et participe à la gestion de l’eau, de l’air extérieur et des vibrations.

Avant l’installation du Friedrich ZoneAire® Premier, nous devons examiner plusieurs éléments.

Les dimensions intérieures

Une différence de quelques millimètres peut empêcher le châssis de s’insérer correctement ou laisser un espace indésirable autour de l’appareil. Nous vérifions la largeur, la hauteur, la profondeur et les points de fixation.

L’état du métal

Un manchon rouillé ou déformé peut compromettre la stabilité du PTAC. La corrosion apparaît souvent près des zones où l’eau s’accumule ou lorsque l’ouverture extérieure a été mal scellée.

La pente vers l’extérieur

Le manchon doit respecter l’inclinaison prévue par le fabricant. Une pente inversée peut ramener l’eau de condensation vers la pièce et endommager le plancher de bois visible sur la photo.

La grille extérieure

La grille doit permettre l’admission et le rejet d’air sans recirculation excessive. Une grille incompatible, obstruée ou installée trop près d’un obstacle extérieur peut diminuer le rendement du système.

Les joints périphériques

L’espace entre le manchon et la structure du mur doit être correctement isolé et scellé. La finition intérieure ne suffit pas à empêcher les infiltrations si le joint technique situé derrière celle-ci est incomplet.

Protéger le plancher contre la condensation

Le plancher de bois constitue l’un des éléments visuels les plus marquants de cette pièce. Il accentue aussi l’importance d’une bonne gestion de la condensation.

En mode climatisation, l’humidité retirée de l’air se transforme en eau sur le serpentin intérieur. Cette eau doit rejoindre le bac prévu à cet effet, puis être dirigée selon la méthode de drainage du fabricant.

Une fuite, même limitée, peut provoquer :

• un gonflement des lames de bois;
• une décoloration du vernis;
• des marques près du mur;
• une détérioration de la plinthe;
• une odeur d’humidité;
• des dommages dans la structure située sous l’appareil.

Lors de la mise en service, nous ne nous contentons pas de vérifier que le compresseur démarre. Nous observons aussi le comportement de l’eau, l’inclinaison du châssis et l’absence de traces d’humidité sous la façade.

Une alimentation électrique qui doit correspondre au modèle

La photo montre une prise murale du côté droit ainsi que le cordon d’alimentation du PTAC. La forme exacte de la fiche et les données du circuit ne sont toutefois pas suffisamment visibles pour confirmer la tension ou l’intensité.

Selon le modèle, un PTAC peut nécessiter une alimentation et une protection électrique spécifiques. Avant le branchement, nous vérifions :

• la tension indiquée sur la plaque signalétique;
• l’intensité minimale du circuit;
• la protection maximale autorisée;
• le type de prise;
• la mise à la terre;
• l’état du cordon;
• la compatibilité du disjoncteur;
• l’absence de signes de surchauffe.

Nous veillons également à ce que le cordon ne soit ni pincé derrière l’appareil, ni placé sous une tension mécanique permanente. La partie excédentaire doit être disposée proprement sans nuire au retrait du panneau frontal ou à l’entretien du filtre.

L’utilisation d’un adaptateur improvisé ou la modification d’une fiche ne constitue jamais une solution acceptable. Le raccordement doit respecter les exigences du fabricant et les normes électriques applicables au bâtiment.

Ce que cette installation à Saint-Philippe enseigne aux propriétaires et gestionnaires

Un PTAC remplace efficacement un appareil existant lorsque toute l’ouverture est compatible

Le principal avantage d’un remplacement de PTAC réside dans la possibilité de réutiliser une ouverture traversant déjà le mur. Cela peut limiter les travaux sur la façade et éviter l’ajout d’une unité extérieure indépendante.

Cette simplicité apparente ne doit toutefois pas masquer les vérifications essentielles. Un nouveau PTAC peut avoir la bonne largeur sans être compatible avec l’ancien manchon. La profondeur, les joints, la grille extérieure, le drainage et les branchements doivent aussi correspondre.

Chez AirGreen, nous demandons idéalement les éléments suivants avant de préparer le remplacement :

• une photo complète de l’appareil;
• une photo nette de la plaque signalétique;
• le numéro de modèle;
• une photo de la fiche et de la prise;
• les dimensions de l’ouverture;
• une photo de la grille extérieure;
• une description du problème rencontré;
• la superficie approximative de la pièce.

Ces renseignements réduisent les risques de commander une unité inadéquate et permettent de mieux prévoir les adaptations nécessaires.

Les erreurs courantes à éviter avec un PTAC

Bloquer la reprise d’air avec un meuble

Un canapé ou un lit installé devant la grande grille inférieure limite le débit d’air. Il faut maintenir un espace dégagé devant la façade.

Refermer l’appareil dans un coffrage trop serré

Un habillage décoratif peut améliorer l’apparence, mais il ne doit jamais bloquer les grilles, empêcher l’ouverture du panneau ou compliquer le retrait du châssis.

Ignorer l’état du manchon

Un manchon ancien peut présenter de la rouille, une pente inadéquate ou des joints détériorés. Installer un nouvel appareil sans corriger ces défauts déplace simplement le problème.

Présumer que la prise existante convient

La présence d’une prise à proximité ne confirme pas qu’elle possède la bonne tension, la bonne configuration ou la bonne protection électrique.

Choisir la plus grande capacité disponible

Un appareil surdimensionné peut refroidir rapidement, puis s’arrêter avant d’avoir suffisamment déshumidifié la pièce. Le résultat peut être une température basse accompagnée d’une humidité inconfortable.

Négliger le filtre

Un filtre obstrué diminue le débit d’air et augmente la sollicitation du ventilateur. Dans un environnement poussiéreux ou occupé quotidiennement, il doit être vérifié régulièrement.

Mise en service réalisée après l’installation

Une installation professionnelle doit se terminer par une séquence complète de vérifications.

Nous contrôlons notamment :

1. la stabilité du PTAC dans son manchon;
2. la fixation du panneau frontal;
3. le fonctionnement des commandes;
4. le démarrage du ventilateur;
5. la production d’air froid;
6. le chauffage, lorsque le modèle en est équipé;
7. la température de soufflage;
8. les vibrations;
9. les bruits de contact;
10. l’évacuation du condensat;
11. l’état du branchement électrique;
12. la libre circulation de l’air;
13. le retrait et la remise en place du filtre.

Nous expliquons ensuite au propriétaire ou à l’occupant comment utiliser les modes disponibles et comment accéder au filtre sans endommager la façade.

Entretien recommandé du Friedrich ZoneAire® Premier

Un PTAC travaille dans un espace compact où la poussière peut rapidement s’accumuler sur le filtre, le ventilateur et les serpentins. Un entretien régulier aide à maintenir le débit d’air et à limiter les odeurs.

L’occupant peut effectuer quelques vérifications simples :

• inspecter le filtre chaque mois durant les périodes intensives;
• le nettoyer ou le remplacer selon les instructions du fabricant;
• garder les grilles libres;
• surveiller toute présence d’eau près du plancher;
• signaler rapidement un bruit ou une odeur inhabituelle;
• éviter de déposer des objets sur le dessus de l’appareil.

Un entretien CVAC professionnel peut inclure le nettoyage approfondi du serpentin intérieur, du ventilateur, du bac de condensation, des passages d’eau et de la section extérieure. Nous inspectons aussi les connexions, le manchon et les joints autour de l’ouverture.

Dans un immeuble équipé de plusieurs PTAC, un calendrier d’entretien uniforme simplifie la gestion. Il permet de nettoyer les unités avant la période de climatisation et de repérer celles dont le rendement commence à diminuer.

Subventions : aucune admissibilité ne doit être annoncée sans le numéro exact

Le nom Friedrich ZoneAire® Premier ne suffit pas à confirmer une aide financière. Pour le programme résidentiel LogisVert, Hydro-Québec demande de rechercher l’équipement à partir de son numéro de modèle ou de son numéro AHRI. Les thermopompes installées depuis le 26 novembre 2025 doivent également être certifiées ENERGY STAR® pour répondre au critère annoncé par Hydro-Québec.

La Bonification Multilogements de LogisVert vise expressément des thermopompes murales certifiées ENERGY STAR® – Climat froid dans des immeubles répondant à plusieurs critères. Un PTAC Friedrich ne doit donc pas être présenté automatiquement comme admissible à cette bonification destinée aux systèmes muraux.

Pour cette installation à Saint-Philippe, l’admissibilité éventuelle doit être vérifiée à partir :

• du numéro de modèle complet;
• du numéro AHRI, s’il existe pour la combinaison;
• du type exact d’appareil;
• de la certification applicable;
• de la date d’achat et d’installation;
• de l’usage résidentiel ou commercial du bâtiment;
• des règles du programme en vigueur.

Nous préférons confirmer ces éléments avant d’intégrer une subvention dans le calcul du prix final.

PTAC ou thermopompe murale à Saint-Philippe

Le PTAC est particulièrement logique lorsque le bâtiment possède déjà une ouverture murale compatible et que chaque pièce doit être contrôlée indépendamment. Il évite l’ajout d’un condenseur séparé et conserve une installation compacte.

Une thermopompe murale bibloc peut être préférable lorsque le propriétaire recherche une unité intérieure plus discrète, une performance hivernale particulière ou la possibilité de desservir plusieurs zones.

Le choix dépend de plusieurs facteurs :

• les règles de copropriété;
• la façade du bâtiment;
• l’accès extérieur;
• la présence d’un balcon;
• les besoins de chauffage;
• l’espace intérieur disponible;
• l’état de l’ouverture existante;
• le niveau sonore recherché;
• le budget;
• les programmes d’aide financière accessibles.

Notre rôle consiste à comparer les solutions selon le bâtiment réel plutôt qu’à recommander automatiquement le même type d’appareil pour chaque projet.

Une installation nette, accessible et adaptée à la pièce

Le résultat visible à Saint-Philippe est sobre et fonctionnel. Le Friedrich ZoneAire® Premier est centré sous la fenêtre, sa façade demeure accessible et les principales grilles ne sont pas obstruées. L’appareil utilise efficacement l’espace disponible sans imposer une unité intérieure en hauteur ni occuper une partie importante du mur.

Pour AirGreen, la réussite de ce type d’installation CVAC repose sur les détails qui restent souvent invisibles sur une photo : compatibilité du manchon, pente, étanchéité, alimentation électrique, drainage et mise en service.
