Une intégration soignée dans une ouverture murale existante, avec plinthe électrique et espace restreint
À Saint-Roch-de-Richelieu, nous avons réalisé l’installation d’un PTAC GENERAL ELECTRIC Zoneline dans une ouverture murale aménagée sous une grande fenêtre. Cette configuration demandait davantage qu’un simple remplacement d’appareil : il fallait intégrer le nouveau système à la finition existante, préserver les dégagements nécessaires à la circulation de l’air et tenir compte de la plinthe électrique installée immédiatement sous le PTAC.

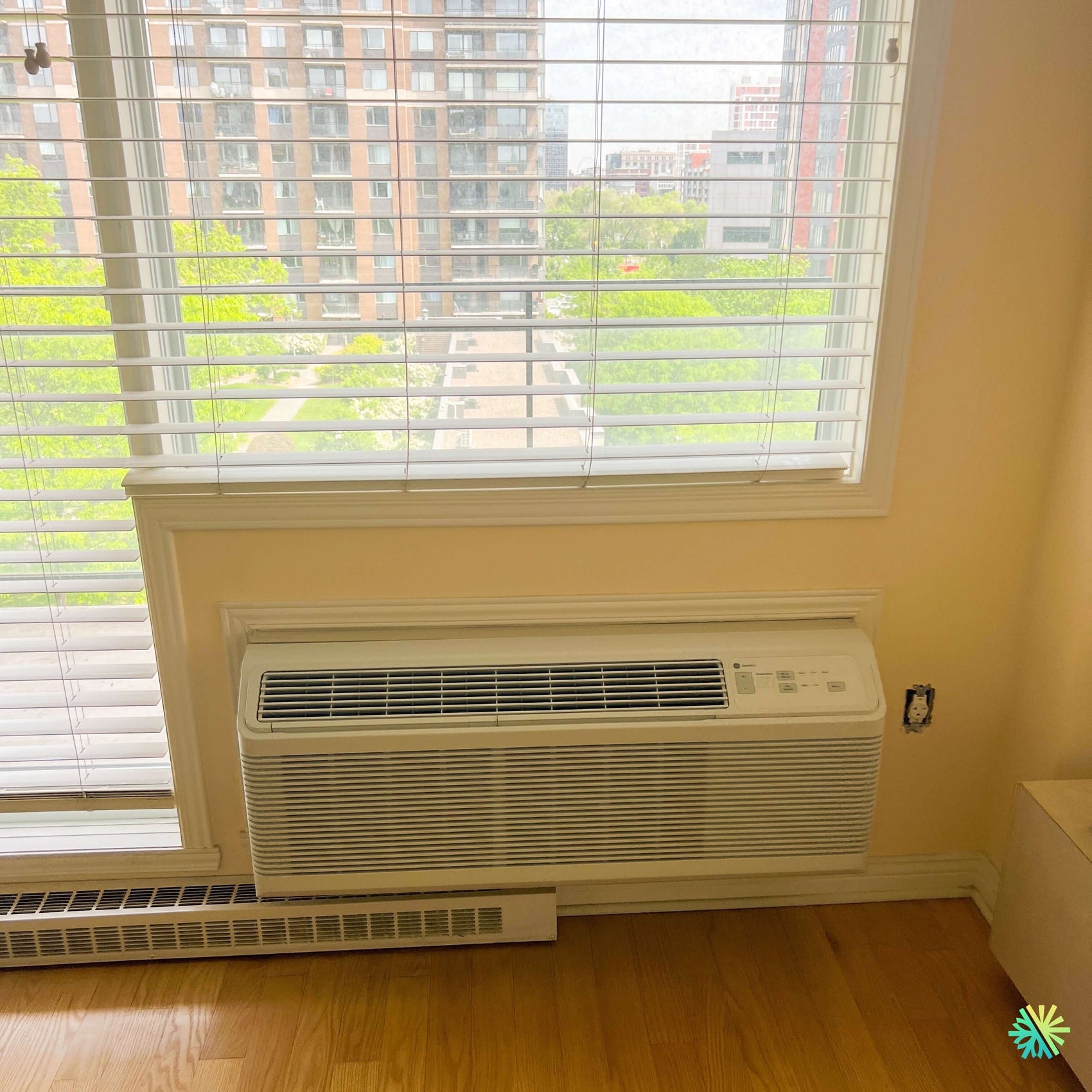

Le résultat visible sur la photo montre un appareil complètement assemblé, muni de sa façade et installé à l’intérieur d’un encadrement de bois peint. Le GENERAL ELECTRIC Zoneline occupe précisément l’espace disponible sans empiéter sur la fenêtre, le store horizontal ou la zone de circulation de la pièce.
Ce type d’installation convient particulièrement aux logements, copropriétés, résidences, chambres d’hôtel et bâtiments multilogements qui ne disposent pas d’un réseau de conduits. Le PTAC réunit dans un même châssis les composantes nécessaires à la climatisation et, selon la configuration exacte du modèle, au chauffage.
Pourquoi le PTAC était adapté à cette pièce
L’ouverture murale existante représentait un emplacement logique pour un appareil autonome. Contrairement à une thermopompe murale, un PTAC ne nécessite pas l’installation d’une unité extérieure séparée reliée par des tuyaux de réfrigérant. L’arrière de l’appareil communique directement avec l’extérieur par l’intermédiaire d’un manchon traversant le mur.
Cette conception permet de conserver plusieurs avantages :
- aucun réseau de conduits à construire;
- aucune tuyauterie frigorifique apparente sur les murs intérieurs;
- contrôle indépendant de la température dans la pièce;
- accès frontal aux filtres et aux principales composantes;
- utilisation efficace d’une ouverture murale déjà présente;
- remplacement simplifié lorsque le manchon est compatible.
Dans cette installation à Saint-Roch-de-Richelieu, le positionnement sous la fenêtre permettait également d’éviter l’occupation d’un mur entier par une unité murale. L’appareil demeure compact et accessible, tout en préservant l’aménagement général de la pièce.
Une façade qui doit rester entièrement dégagée
Le PTAC GENERAL ELECTRIC Zoneline aspire l’air de la pièce par la partie frontale inférieure et le redistribue par la grille supérieure. Cette configuration exige que la façade demeure libre de toute obstruction.
La photo illustre bien l’importance de cet aspect : le meuble situé à droite ne bloque pas l’appareil et le store s’arrête au-dessus de la grille de soufflage. Nous avons également vérifié que les lamelles du store ne descendaient pas directement devant la sortie d’air.
Un rideau, une couverture, un canapé ou un meuble placé trop près du PTAC pourrait :
- réduire le débit d’air;
- provoquer une distribution inégale de la température;
- augmenter le temps de fonctionnement;
- favoriser l’encrassement du filtre;
- créer du bruit supplémentaire;
- diminuer le rendement de l’appareil.
Nous recommandons donc de maintenir la façade et la grille supérieure dégagées en tout temps. Une bonne circulation d’air est essentielle, autant en climatisation qu’en chauffage.
L’encadrement de bois : un détail esthétique qui doit aussi demeurer fonctionnel
L’appareil est installé dans un encadrement de bois qui reprend les moulures de la fenêtre. Cette finition contribue à intégrer le PTAC à l’architecture intérieure, mais elle ne doit jamais serrer le châssis ni empêcher son retrait futur.
Lors d’une installation CVAC, nous devons penser à l’entretien qui sera effectué plusieurs années plus tard. Le technicien doit pouvoir :
- retirer la façade;
- accéder au filtre;
- inspecter le serpentin intérieur;
- atteindre le compartiment électrique;
- sortir le châssis du manchon si une réparation majeure est nécessaire;
- vérifier le drainage et l’étanchéité.
Une moulure installée trop près du couvercle peut rendre ces opérations difficiles. Elle peut également transmettre les vibrations du châssis à la structure du mur. Nous avons donc vérifié que la finition conservait les espaces nécessaires sans laisser de jour excessif autour de l’appareil.
La proximité de la plinthe électrique
Une plinthe chauffante est visible directement sous le GENERAL ELECTRIC Zoneline. Sa présence constituait une particularité importante de ce chantier.
La chaleur produite par une plinthe monte naturellement vers le haut. Si elle fonctionne en même temps que le PTAC, cet air chaud peut atteindre rapidement la sonde de température de l’appareil. Le système pourrait alors détecter une température supérieure à celle ressentie ailleurs dans la pièce.
Cette interaction doit être prise en compte, surtout lorsque les deux appareils sont commandés indépendamment. Nous avons donc considéré :
- le dégagement entre la plinthe et la façade;
- la circulation d’air autour du PTAC;
- l’effet de la chaleur ascendante sur la régulation;
- l’accès aux deux appareils;
- la coordination des modes de chauffage;
- les consignes d’utilisation destinées à l’occupant.
Dans plusieurs logements de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud, nous rencontrons des PTAC installés près de plinthes électriques. La présence de deux sources de chauffage n’est pas automatiquement problématique, mais leur utilisation doit être comprise et adaptée à la configuration de la pièce.
Le rôle essentiel du manchon mural
Le manchon mural constitue la structure qui traverse le mur et reçoit le châssis du PTAC. Il influence directement la stabilité, le drainage, l’étanchéité et la circulation de l’air extérieur.
Avant de mettre le GENERAL ELECTRIC Zoneline en service, nous avons porté une attention particulière aux éléments suivants :
- La compatibilité dimensionnelle du manchon avec l’appareil.
- L’état de la structure métallique, notamment l’absence de déformation importante.
- Le niveau et la pente prévus par le fabricant.
- La qualité des joints autour de l’ouverture murale.
- La compatibilité de la grille extérieure avec le débit d’air requis.
- La stabilité du châssis une fois inséré.
- La possibilité d’évacuer correctement le condensat.
Un PTAC ne doit pas être installé dans un manchon choisi uniquement parce que ses dimensions semblent proches. Une grille extérieure mal adaptée peut faire recirculer l’air chaud rejeté par le condenseur. L’appareil travaille alors dans des conditions défavorables, ce qui peut augmenter le bruit, la consommation électrique et la pression du circuit frigorifique.
Prévenir les infiltrations d’air et d’eau
Puisque l’ouverture traverse l’enveloppe du bâtiment, l’étanchéité est une partie fondamentale du travail. Un espace mal scellé autour du manchon peut laisser entrer de l’air froid, de l’humidité, de la pluie poussée par le vent ou des insectes.
À l’inverse, un scellement réalisé sans tenir compte du drainage peut emprisonner de l’eau à un endroit où elle devrait être évacuée.
Notre approche consiste à différencier clairement :
- l’étanchéité entre le manchon et le bâtiment;
- les ouvertures nécessaires au fonctionnement du PTAC;
- les passages de drainage prévus par GENERAL ELECTRIC;
- la ventilation de la section extérieure;
- les zones qui ne doivent pas être obstruées par un isolant ou un scellant.
Cette distinction est particulièrement importante dans le climat québécois, où une installation doit résister aux pluies d’automne, aux cycles de gel et de dégel ainsi qu’aux températures hivernales.
Mise en service, rendement et entretien du GENERAL ELECTRIC Zoneline
Des commandes simples pour une utilisation quotidienne
Le panneau de commande est situé dans la partie supérieure droite de la façade. Il permet à l’occupant de sélectionner la température, le mode de fonctionnement et les paramètres de ventilation disponibles.
L’accès direct aux commandes constitue un avantage pour les logements où chaque pièce doit être réglée séparément. Toutefois, la fonction exacte de chauffage dépend du numéro de modèle complet. Selon la version du Zoneline, l’appareil peut être équipé d’une thermopompe, d’une résistance électrique ou d’une combinaison des deux.
La plaque signalétique est donc indispensable pour confirmer :
- la capacité nominale en BTU/h;
- la tension électrique;
- l’intensité maximale;
- la puissance de chauffage;
- le type et la quantité de réfrigérant;
- le numéro de modèle complet;
- le numéro de série;
- les exigences du circuit électrique.
Nous évitons de déterminer la capacité d’un PTAC uniquement d’après ses dimensions. Plusieurs versions peuvent utiliser une façade semblable tout en offrant des capacités différentes.
Un dimensionnement qui ne dépend pas seulement de la superficie
La grande surface vitrée située au-dessus de l’appareil influence les besoins de climatisation et de chauffage. Une fenêtre importante peut augmenter les gains solaires en été et les pertes thermiques en hiver.
Pour choisir correctement un PTAC, nous considérons notamment :
- la superficie et le volume de la pièce;
- la dimension des fenêtres;
- leur orientation;
- la qualité du vitrage;
- l’isolation des murs;
- l’étage où se trouve le logement;
- l’exposition au soleil;
- le nombre d’occupants;
- les appareils électriques présents;
- la température recherchée;
- la présence d’une plinthe ou d’un autre chauffage d’appoint.
Un appareil trop petit fonctionnera presque continuellement sans atteindre le confort souhaité. Un appareil surdimensionné pourra refroidir très rapidement, mais effectuer des cycles courts qui réduisent la déshumidification et accélèrent l’usure de certaines composantes.
Notre procédure de vérification avant la remise au client
La mise en service d’un PTAC GENERAL ELECTRIC Zoneline ne se limite pas à appuyer sur le bouton de démarrage. Nous effectuons une série de contrôles afin de confirmer que l’appareil fonctionne correctement dans son environnement réel.
Nos vérifications comprennent généralement :
- le contrôle de l’alimentation électrique;
- la confirmation du circuit et de la protection appropriés;
- l’inspection de la stabilité du châssis;
- la vérification de la façade et de ses points de fixation;
- l’essai des vitesses de ventilation;
- le test du mode de climatisation;
- le test du mode de chauffage disponible;
- l’observation du bruit et des vibrations;
- le contrôle du débit d’air intérieur;
- la vérification du rejet d’air extérieur;
- l’inspection du drainage;
- la validation des commandes de température.
Nous laissons également l’appareil fonctionner suffisamment longtemps pour repérer un bruit intermittent, une vibration de façade ou un comportement qui ne serait pas visible durant les premières secondes.
Les signes d’une installation réussie
Dans ce projet à Saint-Roch-de-Richelieu, plusieurs éléments témoignent d’une intégration bien planifiée :
- le PTAC est centré dans l’ouverture;
- la façade demeure accessible;
- la grille de soufflage n’est pas bloquée par le store;
- l’appareil s’agence à la finition blanche de la fenêtre;
- l’espace devant la prise d’air reste dégagé;
- le châssis ne dépasse pas inutilement dans la pièce;
- la plinthe électrique demeure accessible;
- la hauteur du PTAC permet une utilisation pratique des commandes.
Le résultat est visuellement propre, mais surtout fonctionnel. Un appareil CVAC doit s’intégrer au bâtiment sans compromettre son entretien ni son rendement.
Entretien recommandé pour conserver un bon débit d’air
Le filtre frontal doit être inspecté régulièrement. Dans un logement occupé quotidiennement, une vérification mensuelle est une bonne référence, particulièrement durant les périodes de climatisation intensive.
La fréquence peut être augmentée lorsqu’il y a :
- des animaux;
- des travaux de rénovation;
- une quantité importante de poussière;
- des fenêtres souvent ouvertes;
- un usage commercial;
- plusieurs occupants;
- une utilisation presque continue.
Un filtre obstrué diminue le débit d’air. Le serpentin peut alors devenir trop froid, accumuler du givre et réduire la capacité de climatisation. En chauffage, le manque d’air peut également affecter la distribution et solliciter davantage les composantes.
L’entretien CVAC périodique peut comprendre :
- le nettoyage ou le remplacement du filtre;
- l’inspection du serpentin intérieur;
- le nettoyage de la grille de soufflage;
- la vérification du drain;
- l’inspection de la grille extérieure;
- le retrait des débris;
- le contrôle des joints;
- l’écoute des roulements et du ventilateur;
- la vérification des commandes.
Les erreurs à éviter après l’installation
Placer un meuble devant la façade
Même un meuble bas peut perturber l’aspiration d’air et créer une zone de température artificielle autour de l’appareil.
Laisser le store ou les rideaux couvrir la sortie d’air
L’air peut être redirigé vers la fenêtre, ce qui réduit le confort dans le reste de la pièce.
Faire fonctionner deux systèmes de chauffage sans coordination
La plinthe et le PTAC peuvent se contredire si leurs consignes de température sont différentes.
Nettoyer le serpentin avec un produit non adapté
Certains nettoyants peuvent endommager les ailettes, les plastiques ou les revêtements protecteurs.
Obstruer la grille extérieure
Des feuilles, de la neige, un panneau décoratif ou une grille incompatible peuvent empêcher le rejet de chaleur.
Ignorer une vibration nouvelle
Un changement de bruit peut indiquer une façade desserrée, un ventilateur déséquilibré ou un châssis qui transmet ses vibrations au manchon.
PTAC et programmes de subvention
Un PTAC n’est pas nécessairement admissible aux mêmes aides financières qu’une thermopompe murale certifiée pour climat froid. L’admissibilité dépend du modèle précis, de ses certifications, de ses performances et des règles du programme en vigueur au moment de l’installation.
Il est important de conserver :
- la facture détaillée;
- la plaque signalétique photographiée;
- le numéro de série;
- le numéro de modèle complet;
- la date d’installation;
- la documentation technique;
- la preuve de paiement;
- les informations de l’entrepreneur.
Nous recommandons de confirmer l’admissibilité avant de choisir l’appareil plutôt que de présumer qu’un mode de chauffage ou l’appellation « thermopompe » garantit une subvention.
Une expertise applicable aux bâtiments de toute la grande région de Montréal
Cette installation d’un GENERAL ELECTRIC Zoneline à Saint-Roch-de-Richelieu illustre notre manière d’aborder les projets de PTAC : nous analysons l’appareil, mais également la fenêtre, le manchon, la plinthe chauffante, la finition intérieure, l’alimentation électrique, le drainage et les conditions d’utilisation.
La même méthodologie guide nos interventions à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud. Dans un logement comme dans un immeuble multirésidentiel, une installation durable dépend de la compatibilité entre la machine et le bâtiment.
Le résultat final offre ici un appareil accessible, discret et correctement positionné sous la fenêtre. Le GENERAL ELECTRIC Zoneline peut ainsi assurer le traitement de l’air de la pièce tout en conservant une intégration harmonieuse avec les moulures existantes et les équipements déjà en place.
