Une installation de thermopompe sur balcon à Godmanchester qui demandait une gestion précise de l’espace
Cette installation de thermopompe murale MIDEA MIDEA35 à Godmanchester présente une configuration particulièrement intéressante : l’unité extérieure devait être positionnée sur une plateforme ou un balcon relativement étroit, avec le mur du bâtiment d’un côté et un garde-corps métallique de l’autre.

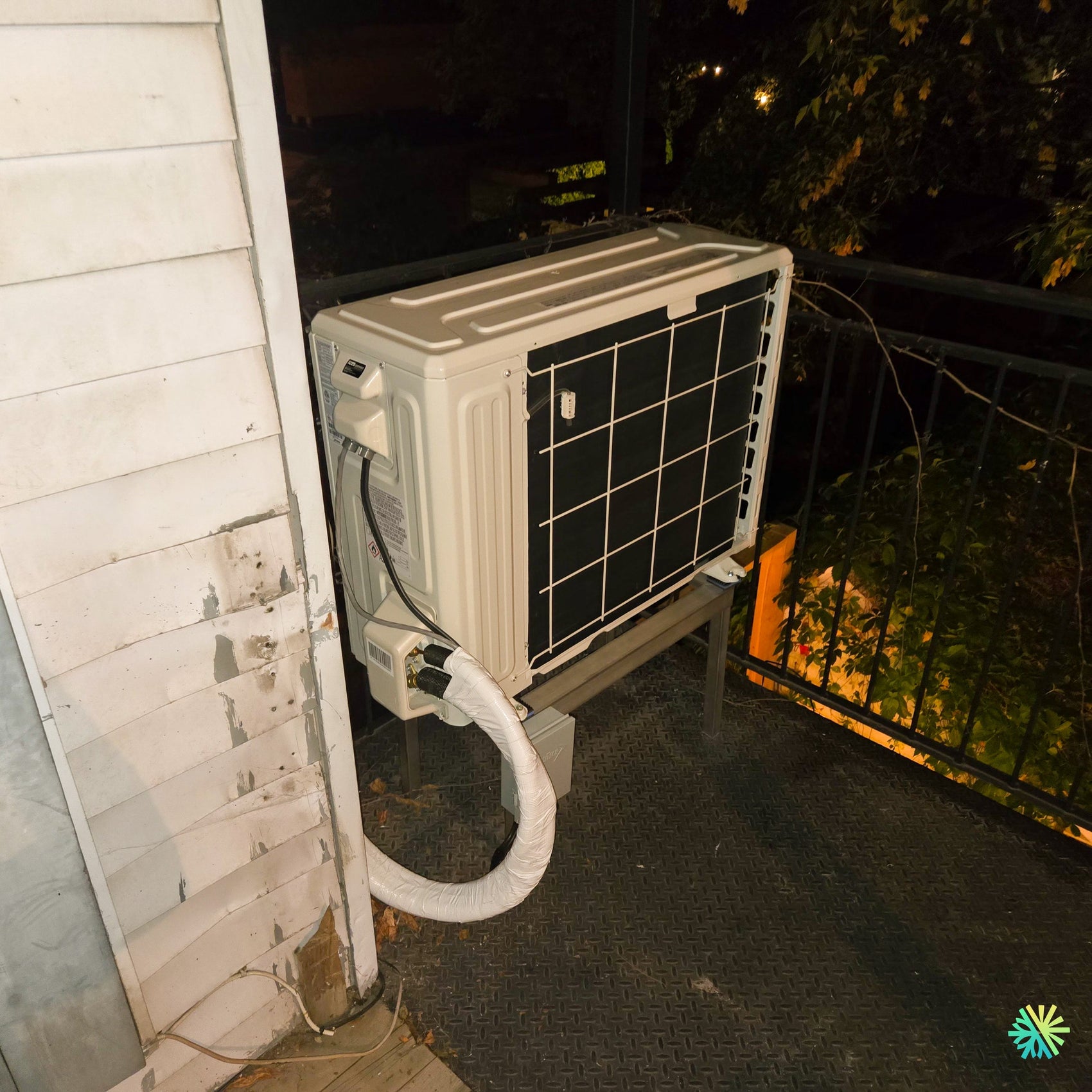

Sur la photo de notre installation, l’espace disponible autour de l’unité extérieure est immédiatement visible. Il ne s’agissait pas simplement de déposer la thermopompe sur une dalle au sol. Nous devions intégrer l’équipement à une zone déjà structurée, maintenir une circulation d’air adéquate autour de l’échangeur, organiser les conduites frigorifiques et conserver suffisamment d’accès pour un futur entretien.
Notre solution a été d’installer la MIDEA35 sur un support métallique surélevé. L’unité extérieure ne repose donc pas directement sur le plancher du balcon. Cette décision améliore le dégagement sous la machine et devient particulièrement pertinente lorsque la thermopompe fonctionne en chauffage durant l’hiver.
La photographie montre également le parcours des conduites isolées qui quittent le côté de l’unité extérieure, forment une courbe maîtrisée puis rejoignent le bâtiment. Dans une installation où chaque pouce compte, ce type de détail doit être prévu avant la fixation définitive de l’équipement.
Pourquoi nous avons surélevé l’unité extérieure
Une thermopompe murale utilisée comme appareil de chauffage ne se comporte pas exactement comme un simple climatiseur extérieur.
Lorsque les températures baissent, de l’humidité peut se transformer en givre sur l’échangeur extérieur. L’appareil déclenche alors périodiquement un cycle de dégivrage. La glace fond et produit de l’eau sous la thermopompe.
Sur un balcon ou une plateforme comme celui de cette installation à Godmanchester, nous devons donc prévoir ce phénomène dès la conception du projet.
En maintenant l’appareil au-dessus de la surface, nous créons un espace supplémentaire sous l’unité. Cela facilite l’écoulement de l’eau de dégivrage et réduit le risque que la base de l’équipement se retrouve directement prise dans une accumulation de glace.
Cette précaution devient particulièrement importante pour une MIDEA35, puisque cette série est conçue pour poursuivre son fonctionnement en chauffage jusqu’à -30 °C.
L’installation extérieure doit donc être pensée pour l’hiver dès le premier jour.
Une thermopompe à décharge latérale bien adaptée à cet emplacement
La configuration extérieure de Midea est particulièrement intéressante lorsque l’espace disponible est limité.
La documentation du fabricant présente ses unités extérieures murales comme des modèles à décharge latérale, avec un format compact pouvant convenir à une installation sur un support, une terrasse ou un balcon.
Sur le chantier de Godmanchester, cette architecture permet d’installer l’unité relativement près du bâtiment tout en gardant sa grande surface d’échange exposée à l’air extérieur.
Le défi reste cependant de ne pas confondre « appareil compact » et « appareil pouvant être enfermé ».
Une thermopompe doit pouvoir aspirer et évacuer une quantité importante d’air. Un garde-corps, de la végétation, un mur ou tout autre obstacle trop proche peut nuire à cet échange.
Nous positionnons donc l’équipement en tenant compte de la géométrie réelle du balcon et non simplement de la surface nécessaire pour déposer la machine.
Le parcours des conduites : un détail très visible sur cette installation
Sur la photographie, les raccordements frigorifiques sont clairement visibles du côté gauche de l’unité extérieure.
Les conduites sont isolées et regroupées avant de rejoindre le bâtiment. Leur courbe permet de faire la transition entre les raccords de la thermopompe et le point de pénétration sans imposer un changement de direction brutal au cuivre.
C’est une partie importante d’une installation CVAC professionnelle.
Des conduites frigorifiques mal manipulées peuvent être pincées, écrasées ou soumises à des contraintes inutiles. Une installation propre doit donc respecter les diamètres prescrits par le fabricant et conserver un rayon de courbure approprié.
MIDEA35 : plusieurs capacités sous un même nom
Un point que nous expliquons souvent à nos clients de Godmanchester est que MIDEA35 n’est pas une capacité unique.
La série comprend notamment trois configurations :
- 9 000 BTU/h en climatisation : MSESU-H09B-2A avec MO1SS-H09B-2A;
- 12 000 BTU/h : MSESU-H12B-2A avec MO1SS-H12B-2A;
- 18 000 BTU/h : MSESU-H18B-2A avec MO1SS-H18B-2A.
Les numéros de référence AHRI correspondants sont respectivement 215471386, 215471387 et 215471388.
La plaque signalétique de l’unité visible sur la photo n’est pas suffisamment lisible pour identifier avec certitude la capacité installée sur ce projet. Nous préférons donc ne pas attribuer un nombre de BTU qui ne peut pas être confirmé visuellement.
Cette distinction est importante, car les caractéristiques électriques et frigorifiques changent selon la capacité.
Les diamètres de conduites changent selon le modèle
Pour les MIDEA35 de 9 000 et 12 000 BTU, Midea spécifie des conduites liquide et gaz de 1/4 po et 3/8 po.
Le modèle de 18 000 BTU utilise plutôt du 3/8 po et 5/8 po.
Il est donc essentiel de sélectionner la tuyauterie en fonction du système exact.
La longueur maximale autorisée varie elle aussi :
- 82 pi pour le modèle de 9 000 BTU;
- 82 pi pour le modèle de 12 000 BTU;
- 164 pi pour le modèle de 18 000 BTU.
La possibilité d’utiliser des conduites relativement longues peut être avantageuse lorsque l’emplacement extérieur est imposé par la configuration du bâtiment.
Nous cherchons cependant toujours à réaliser un parcours aussi rationnel que possible. Une longueur maximale est une limite de conception, pas un objectif.
Une alimentation électrique adaptée au modèle exact
Une autre différence entre les capacités concerne les exigences électriques.
Les trois modèles utilisent une alimentation 208/230 V, monophasée, 60 Hz, mais leurs besoins ne sont pas identiques.
Pour les versions 9 000 et 12 000 BTU, Midea indique une ampacité minimale admissible de 16 A, avec une protection maximale de 20 A. Pour la version 18 000 BTU, l’ampacité minimale est de 24,9 A, avec une protection maximale de 25 A.
Avant une installation de thermopompe à Godmanchester, nous vérifions donc toujours la capacité électrique disponible et les caractéristiques du modèle choisi.
Installer un appareil sans vérifier son circuit électrique peut entraîner des modifications imprévues le jour des travaux.
Pourquoi la MIDEA35 est une option particulièrement intéressante pour une résidence à Godmanchester
Chauffage jusqu’à -30 °C
La MIDEA35 est présentée par Midea comme une thermopompe extrême capable de fonctionner en chauffage jusqu’à -30 °C. La gamme utilise également le réfrigérant R-454B et est associée à la certification Cold Climate V6.1.
Pour une résidence à Godmanchester, la performance hivernale constitue naturellement une partie importante du choix d’une thermopompe.
Nous ne sélectionnons pas ce type d’équipement uniquement en fonction de sa capacité à rafraîchir la maison pendant l’été. Une thermopompe adaptée au climat québécois doit également être capable de fournir du chauffage lorsque les températures descendent nettement sous zéro.
Il faut toutefois interpréter correctement l’expression « fonctionne jusqu’à -30 °C ».
Cela ne signifie pas que la capacité de chauffage restera identique à toutes les températures. Comme pour toute thermopompe, la performance varie en fonction des conditions extérieures.
C’est pourquoi les données publiées à basse température sont particulièrement utiles.
Une capacité de chauffage documentée à -15 °C
À -15 °C, Midea indique les capacités nominales suivantes :
- 13 500 BTU/h pour le système de 9 000 BTU;
- 13 500 BTU/h pour le système de 12 000 BTU;
- 22 600 BTU/h pour le système de 18 000 BTU.
Ces données permettent de mieux évaluer la thermopompe que le simple chiffre de BTU inscrit dans son nom.
Une thermopompe de 12 000 BTU en climatisation n’est pas nécessairement limitée à exactement 12 000 BTU lorsqu’elle fonctionne en chauffage.
C’est précisément pour cette raison que, chez AirGreen, nous comparons les performances réelles à basse température plutôt que de nous arrêter uniquement à la capacité nominale.
Jusqu’à 33,3 SEER2 selon la configuration
La MIDEA35 offre également des rendements élevés en climatisation.
Le fabricant publie :
- 33,3 SEER2 pour le 9 000 BTU;
- 29,4 SEER2 pour le 12 000 BTU;
- 25,6 SEER2 pour le 18 000 BTU.
Les valeurs HSPF2 IV sont respectivement de 22,0, 14,5 et 16,2.
Cela illustre un principe important : la mention « jusqu’à 33,3 SEER2 » décrit la meilleure performance disponible dans la gamme, et non nécessairement celle de chaque capacité.
Lorsque nous préparons une soumission pour une thermopompe MIDEA35 à Godmanchester, nous associons donc les performances au numéro de modèle exact proposé.
Un compresseur à vitesse variable pour maintenir une température plus stable
La MIDEA35 utilise une technologie de compresseur à vitesse variable.
Contrairement à un système conventionnel qui démarre et s’arrête continuellement, la thermopompe peut adapter son fonctionnement selon les besoins de la pièce.
Midea explique que cette modulation aide à diminuer les variations de température et à maintenir un confort plus stable.
Cette capacité de modulation est particulièrement intéressante durant les périodes où la demande en chauffage ou en climatisation est relativement faible.
Plutôt que de fonctionner systématiquement au maximum, l’appareil peut ajuster progressivement sa production.
Le résultat recherché est un fonctionnement plus régulier et une température intérieure qui fluctue moins.
Attention au surdimensionnement
Même avec une thermopompe à vitesse variable, choisir le modèle le plus gros n’est pas nécessairement la meilleure stratégie.
Nous évaluons la capacité nécessaire en fonction de plusieurs facteurs :
- la superficie à traiter;
- la qualité de l’isolation;
- les fenêtres;
- les infiltrations d’air;
- l’exposition solaire;
- la configuration des pièces;
- la hauteur des plafonds;
- les besoins réels en chauffage et en climatisation.
Une unité trop grande peut fonctionner dans des cycles moins favorables pendant les périodes où la charge thermique est faible.
Une unité trop petite risque au contraire d’atteindre ses limites lorsque la demande devient importante.
Pour une installation de thermopompe à Godmanchester, le dimensionnement doit donc être adapté au bâtiment et non basé uniquement sur une formule rapide de BTU par pied carré.
Le R-454B et la nouvelle génération de thermopompes
La MIDEA35 fonctionne au R-454B, un réfrigérant classé A2L.
La documentation de Midea mentionne également des dispositifs associés à la détection et à la dispersion du réfrigérant A2L.
Ces nouveaux équipements demandent des méthodes de travail adaptées.
Pour nous, cela implique d’utiliser les procédures et l’équipement appropriés pendant l’installation, la mise en service et les futures interventions.
Pour le propriétaire, cela souligne surtout l’importance de choisir un entrepreneur CVAC qui maîtrise cette nouvelle génération de systèmes.
Contrôle précis du débit d’air
La partie intérieure de la MIDEA35 offre également une grande flexibilité.
Midea prévoit un réglage de la vitesse du ventilateur pouvant aller de 1 % à 100 %, ainsi que différentes fonctions permettant de modifier la direction du flux d’air.
Cette capacité de réglage est utile pour éviter un jet d’air constamment dirigé vers une zone occupée.
Le confort ne dépend pas uniquement du chiffre affiché sur la télécommande. La vitesse et la direction de l’air jouent également un rôle important dans la sensation ressentie dans la pièce.
Des fonctions pensées pour une utilisation quotidienne
La série propose également plusieurs réglages pratiques :
- mode ÉCO;
- mode nuit;
- mode silencieux;
- minuterie;
- fonction « Follow Me »;
- oscillation horizontale;
- oscillation verticale;
- nettoyage automatique;
- chauffage de maintien à 8 °C;
- contrôle de l’humidité;
- commande filaire optionnelle;
- fonctions de contrôle intelligent.
La documentation indique également qu’un contrôle via l’application SmartHome et le Wi-Fi peut être disponible selon la configuration.
Ces fonctions permettent au propriétaire d’adapter le fonctionnement de la thermopompe à son horaire et aux différents besoins de confort durant la journée.
Une conception intéressante pour l’entretien de l’unité intérieure
Un point technique que nous considérons particulièrement pertinent concerne la possibilité de retirer la roue de ventilation intérieure pour effectuer un nettoyage plus approfondi.
Midea indique que cette conception permet de faciliter l’accès à l’intérieur de l’unité.
Lors d’un entretien de thermopompe, nettoyer les filtres est important, mais cela ne représente qu’une partie du travail à long terme.
La poussière et différents dépôts peuvent également s’accumuler sur l’échangeur et la roue du ventilateur.
Une unité conçue pour faciliter cet accès simplifie donc les opérations de nettoyage lorsque le système a plusieurs années de fonctionnement.
Les subventions doivent être vérifiées à partir du numéro AHRI exact
Pour les propriétaires de Godmanchester qui évaluent les aides financières disponibles, nous insistons toujours sur un point : il ne faut pas se fier uniquement au nom commercial de la thermopompe.
Les trois MIDEA35 documentées possèdent des numéros AHRI différents.
L’admissibilité et le montant éventuel d’une aide financière doivent donc être vérifiés en fonction :
- du système exact installé;
- de son numéro AHRI;
- de sa capacité;
- de la date d’installation;
- des critères applicables au moment de la demande.
La documentation fournie ne permet pas d’établir à elle seule le montant d’une subvention pour cette installation précise à Godmanchester. Nous évitons donc de présenter un montant qui ne peut pas être confirmé à partir des informations disponibles.
Une installation sur balcon doit être pensée pour le service futur
L’un des aspects positifs du chantier photographié est l’accessibilité des composantes extérieures.
Même dans un espace limité, les raccordements frigorifiques et les différentes zones de service demeurent accessibles.
Cette question est importante parce qu’un technicien peut avoir besoin, quelques années plus tard, d’accéder aux valves, aux connexions électriques, à la plaque signalétique ou à l’échangeur.
Une unité installée dans une cavité inaccessible peut sembler discrète au départ, mais compliquer considérablement un futur diagnostic.
Chez AirGreen, nous cherchons donc à concilier intégration, performance et accessibilité.
Le dégivrage, une réalité à prévoir dès l’installation
L’une des erreurs les plus courantes avec une thermopompe installée sur une terrasse ou un balcon consiste à penser uniquement à la saison estivale.
Une installation peut sembler parfaite lorsqu’il fait 25 °C et devenir problématique en plein hiver.
Pendant les cycles de dégivrage, l’eau doit pouvoir quitter la zone située sous la thermopompe. Si elle s’accumule et gèle continuellement au même endroit, une masse de glace peut progressivement se former.
Le support surélevé utilisé sur cette installation à Godmanchester contribue justement à créer davantage d’espace sous l’appareil.
Cela ne remplace pas une planification adéquate du drainage et des conditions hivernales, mais représente un élément important d’une installation adaptée au Québec.
La stabilité et les vibrations sur une structure métallique
Le fait que l’appareil soit installé sur une plateforme métallique mérite également une attention particulière.
Une structure légère peut transmettre les vibrations différemment d’une dalle de béton directement au sol.
La qualité du support, sa rigidité et la façon dont l’unité repose sur celui-ci peuvent donc influencer le confort acoustique.
Les niveaux sonores extérieurs publiés par Midea sont d’environ 57 dB(A) pour les versions 9 000 et 12 000 BTU et de 61,5 dB(A) pour la version 18 000 BTU à haut régime.
Le niveau ressenti dans le bâtiment dépend toutefois également des vibrations transmises par la structure et de la proximité des fenêtres ou des espaces de vie.
C’est pourquoi nous considérons toujours l’environnement d’installation, et pas seulement la fiche technique de l’appareil.
Une installation AirGreen adaptée aux contraintes réelles de Godmanchester
Cette installation de thermopompe murale MIDEA MIDEA35 à Godmanchester montre parfaitement pourquoi le choix d’une bonne machine n’est que la première étape d’un projet CVAC réussi.
La MIDEA35 offre des caractéristiques techniques très intéressantes : fonctionnement en chauffage jusqu’à -30 °C, réfrigérant R-454B, technologie à vitesse variable, plusieurs capacités disponibles et des rendements pouvant atteindre 33,3 SEER2.
Mais sur ce chantier, la partie la plus intéressante est précisément ce que la brochure ne peut pas prévoir : un balcon étroit, une structure métallique, un garde-corps, un parcours frigorifique courbé et la nécessité de conserver l’unité suffisamment dégagée et accessible.
C’est là que notre travail prend toute son importance.
Chez AirGreen, nous analysons la machine et le bâtiment comme un seul ensemble. À Godmanchester, cela signifie sélectionner correctement la capacité, respecter les exigences frigorifiques et électriques, mais aussi concevoir une installation extérieure capable de rester fonctionnelle lors des conditions réelles d’utilisation.
La photographie de ce projet montre le résultat : une MIDEA35 installée sur un support surélevé, intégrée dans un espace limité et raccordée de manière à conserver un accès pratique à l’équipement.
Pour un propriétaire de Godmanchester qui envisage l’installation ou le remplacement d’une thermopompe murale, ce projet rappelle un principe simple : les performances indiquées sur la fiche technique comptent, mais la qualité de l’installation CVAC détermine la manière dont ces performances seront exploitées au quotidien.
