Une intégration soignée du PTAC dans une pièce résidentielle où chaque dégagement devait être respecté
À Sainte-Hélène-de-Bagot, notre équipe AirGreen a réalisé l’installation d’un PTAC TRANE ProSpace dans une ouverture murale aménagée directement sous une grande fenêtre. Le résultat visible sur la photo montre un appareil entièrement refermé, bien positionné contre le mur et prêt à assurer le traitement de l’air de la pièce.
Cette installation se distingue par la taille importante de la façade intérieure du PTAC, sa grille de reprise d’air sur presque toute la largeur, sa sortie d’air orientable sur le dessus et son compartiment de commande protégé par un petit couvercle situé à droite. L’ensemble est intégré sous la fenêtre sans ajouter d’unité extérieure séparée sur la façade du bâtiment.
Un PTAC, ou climatiseur terminal monobloc, peut sembler plus simple à installer qu’une thermopompe murale bibloc. Pourtant, son rendement et sa durabilité dépendent directement de la qualité du manchon mural, de la circulation d’air, de l’étanchéité de l’ouverture, du drainage et du raccordement électrique.
Dans cette propriété de Sainte-Hélène-de-Bagot, nous devions également tenir compte de la proximité d’une plinthe électrique, du plancher de bois, de la fenêtre et du mobilier pouvant éventuellement être placé devant l’appareil. Tous ces éléments influencent le fonctionnement quotidien du PTAC.
Pourquoi le TRANE ProSpace convenait à cette ouverture murale
Le TRANE ProSpace est conçu pour être installé dans une ouverture traversant le mur extérieur. Le châssis regroupe les principales composantes de climatisation et, selon la version exacte, les éléments nécessaires au chauffage.
L’air intérieur est aspiré par la grande grille frontale. Il traverse ensuite le filtre et le serpentin avant d’être redistribué par la sortie située sur le dessus de l’appareil. La partie arrière du PTAC communique avec l’extérieur afin de permettre les échanges thermiques nécessaires.
Cette configuration permet de limiter les travaux dans le bâtiment :
- aucun réseau de conduits à ajouter;
- aucune conduite frigorifique apparente entre deux unités;
- aucun condenseur indépendant à installer sur un support mural;
- aucun espace mécanique central à prévoir;
- contrôle local de la température dans la pièce;
- accès direct à l’appareil pour l’entretien CVAC.
Dans certains logements, immeubles locatifs, chambres ou petits espaces commerciaux, cette autonomie représente un avantage important. Chaque pièce peut être gérée séparément sans modifier le fonctionnement du reste du bâtiment.
Une façade intérieure adaptée à une utilisation quotidienne

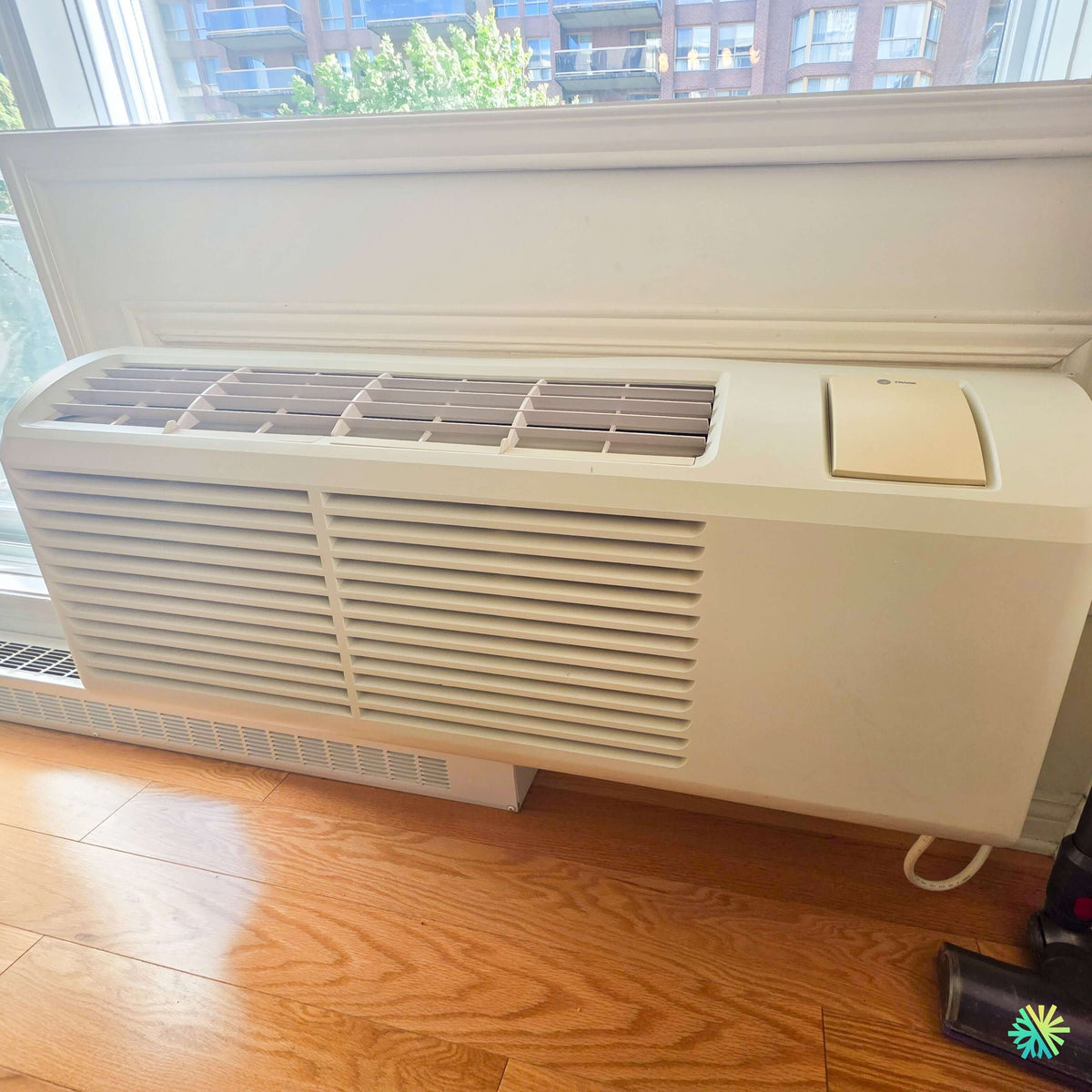

La photo montre une façade sobre, composée de trois zones principales.
La grande grille de reprise d’air
La partie inférieure et centrale comporte une large grille horizontale. Celle-ci permet à l’appareil d’aspirer un volume d’air important dans la pièce.
Cette surface doit demeurer dégagée. Un meuble, un lit, une commode ou un fauteuil placé directement devant le PTAC peut réduire le débit d’air, augmenter le niveau sonore et diminuer la capacité de l’appareil à maintenir une température stable.
Une obstruction peut également entraîner :
- une augmentation de la consommation électrique;
- une baisse de la performance en climatisation;
- une distribution inégale de la chaleur;
- un encrassement plus rapide du filtre;
- une sollicitation accrue du ventilateur;
- un risque de givrage du serpentin dans certaines conditions.
Lors de notre installation CVAC, nous nous assurons donc que l’emplacement permet une circulation d’air suffisante vers la façade.
La sortie d’air orientable sur le dessus
La grande ouverture supérieure du TRANE ProSpace est équipée de déflecteurs orientables. Ceux-ci permettent de diriger l’air vers le centre de la pièce plutôt que directement contre la fenêtre ou le mur.
Cette caractéristique est particulièrement utile lorsque le PTAC se trouve sous une fenêtre. L’air chaud ou froid doit pouvoir quitter l’appareil sans être immédiatement redirigé vers une surface voisine.
Un mauvais ajustement des déflecteurs peut provoquer une sensation d’inconfort près de l’appareil. À l’inverse, une orientation appropriée contribue à répartir l’air sur une plus grande distance.
Le compartiment de commande protégé
Sur la droite de l’appareil, un petit couvercle protège les commandes. Cette conception réduit le risque de modifications accidentelles tout en laissant les réglages accessibles.
Selon la configuration exacte du modèle, les commandes peuvent permettre de sélectionner :
- la température désirée;
- le mode climatisation;
- le mode chauffage;
- la ventilation;
- la vitesse du ventilateur;
- le fonctionnement automatique.
Le numéro complet du modèle et les caractéristiques détaillées ne sont pas visibles sur la photo. Nous ne pouvons donc pas attribuer avec certitude une capacité en BTU, une tension, une cote énergétique ou un type de chauffage précis à cet appareil particulier.
Chez AirGreen, ces données sont toujours confirmées sur la plaque signalétique avant la mise en service.
L’ouverture murale et le manchon : la base de toute installation de PTAC
Le PTAC repose dans un manchon mural, soit une enveloppe métallique installée à travers le mur. Ce manchon soutient le châssis et contribue à séparer la partie intérieure de la section exposée aux conditions extérieures.
Une installation réussie exige que le manchon soit :
- solidement fixé;
- compatible avec les dimensions de l’appareil;
- exempt de déformation importante;
- protégé contre la corrosion;
- correctement orienté;
- libre de toute obstruction;
- étanche autour de son périmètre.
Un manchon trop serré peut exercer une pression sur le châssis et créer des vibrations. Un manchon trop large peut laisser passer l’air extérieur et nuire à la stabilité de l’appareil.
Nous vérifions également que l’arrière du PTAC n’est pas bloqué par une grille extérieure inadéquate, un objet de balcon, des feuilles, de la neige ou un écran trop restrictif. La section extérieure doit pouvoir échanger la chaleur librement.
Une étanchéité qui protège le mur sans bloquer l’évacuation de l’eau
Le pourtour du manchon doit empêcher l’eau et l’air extérieur de pénétrer dans le bâtiment. Toutefois, les passages prévus pour le drainage ne doivent jamais être recouverts de scellant.
Lorsque le PTAC fonctionne en climatisation, l’humidité contenue dans l’air se condense sur le serpentin intérieur. Cette eau doit être dirigée vers les zones de récupération et d’évacuation prévues par le fabricant.
Une mauvaise installation peut provoquer :
- un écoulement vers le plancher;
- des taches sur le mur;
- une détérioration des moulures;
- de la corrosion à l’intérieur du châssis;
- des odeurs d’humidité;
- des bruits d’eau;
- une accumulation de saletés dans le bac de condensat.
Dans une pièce avec plancher de bois, comme celle visible à Sainte-Hélène-de-Bagot, une fuite lente peut causer des dommages importants avant même que le problème soit remarqué. La vérification du drainage fait donc partie intégrante de notre mise en service.
La proximité de la fenêtre : avantage thermique et défi d’installation
Les fenêtres sont souvent des zones de pertes de chaleur en hiver et de gains solaires en été. Installer le PTAC sous le vitrage permet de traiter l’air près de cette zone sensible.
En climatisation, l’appareil peut réduire rapidement la chaleur accumulée près de la fenêtre. En chauffage, le mouvement d’air peut limiter la sensation de paroi froide.
Cette disposition exige néanmoins plusieurs précautions :
- la sortie d’air ne doit pas être bloquée par le rebord de fenêtre;
- les rideaux ne doivent pas retomber sur la grille;
- la moulure ne doit pas toucher une partie vibrante;
- la finition autour du manchon doit demeurer étanche;
- l’accès au panneau frontal doit rester possible;
- le châssis ne doit pas supporter le poids de la fenêtre ou de sa finition.
La moulure décorative visible au-dessus du TRANE ProSpace crée une transition propre entre l’ouverture et le reste du mur. Elle ne doit toutefois pas empêcher le retrait de la façade lors d’un futur entretien.
La plinthe électrique visible derrière l’appareil
Une plinthe électrique est visible dans la partie inférieure gauche de la photo. Elle semble se prolonger derrière ou à proximité immédiate du PTAC.
Cette situation demande une attention particulière, car une plinthe électrique fonctionne principalement par convection. L’air entre par le bas, se réchauffe, puis ressort par la partie supérieure.
Le PTAC ne doit pas bloquer les ouvertures de la plinthe ni créer une accumulation excessive de chaleur entre les deux équipements.
Nous vérifions donc :
- le dégagement entre le PTAC et la plinthe;
- l’état de la grille de convection;
- l’absence de contact direct;
- la circulation de l’air autour des appareils;
- la position des câbles;
- l’interaction possible entre les deux systèmes de chauffage.
Lorsque la plinthe et le PTAC disposent de commandes séparées, les points de consigne doivent être coordonnés. Deux appareils réglés à des températures différentes peuvent fonctionner simultanément et augmenter inutilement la consommation électrique.
Lorsque le PTAC est utilisé comme source principale de chauffage, la plinthe peut généralement être conservée comme appoint, selon la capacité du système et les besoins du bâtiment.
Une mise en service complète pour assurer le rendement du TRANE ProSpace
La vérification électrique avant le démarrage
Un PTAC peut nécessiter une alimentation électrique spécifique. Selon la version, la tension, la prise, le cordon et la protection par disjoncteur peuvent varier.
La présence d’un cordon visible dans la partie inférieure droite ne permet pas de conclure que l’appareil fonctionne sur une prise résidentielle standard. Nous confirmons toujours les exigences à partir du modèle complet.
Les vérifications comprennent notamment :
-
La tension nominale
Elle doit correspondre à l’alimentation disponible dans le bâtiment. -
La capacité du circuit
Le câblage et le disjoncteur doivent supporter la charge de l’appareil. -
Le type de branchement
La fiche et la prise doivent être compatibles sans adaptateur improvisé. -
La mise à la terre
Elle doit être continue et conforme. -
L’état du cordon
Il ne doit pas être pincé sous le châssis ni en contact avec une surface coupante. -
La présence d’un chauffage électrique auxiliaire
Un élément électrique peut augmenter considérablement la demande du circuit.
L’utilisation d’une rallonge n’est pas recommandée pour ce type d’appareil. Un branchement permanent ou une prise appropriée doit être prévu selon les exigences du fabricant et du Code applicable.
Les essais en ventilation
Nous commençons la mise en service par le ventilateur. Cette étape permet de contrôler le débit d’air avant d’activer le compresseur ou le chauffage.
Nous vérifions :
- le démarrage du moteur;
- les différentes vitesses disponibles;
- la stabilité du débit;
- l’absence de frottement;
- le niveau de vibration;
- l’orientation de la sortie d’air;
- la réaction des commandes.
Un bruit mécanique peut provenir du ventilateur, mais aussi d’une façade mal fixée, d’une moulure en contact avec le châssis ou d’un manchon légèrement déformé.
Les essais en climatisation
Lorsque les conditions intérieures permettent un test fiable, nous activons le mode refroidissement et observons le comportement complet de l’appareil.
Nous contrôlons notamment :
- le démarrage du compresseur;
- la diminution de la température de soufflage;
- la régularité du cycle;
- le fonctionnement du ventilateur extérieur;
- l’absence de bruit anormal;
- la production et l’évacuation du condensat;
- la réponse du thermostat;
- la circulation d’air sur toute la largeur de la grille.
Nous ne jugeons pas la performance uniquement à la sensation d’air frais. Une vérification sérieuse tient compte de la température, du débit, du fonctionnement du compresseur et de la stabilité de l’appareil.
Les essais en chauffage
Lorsque le TRANE ProSpace installé comprend une fonction de chauffage, nous testons aussi ce mode.
La technologie exacte doit être confirmée à partir de la référence complète. Selon la version, le chauffage peut reposer sur une thermopompe, un élément électrique ou une combinaison des deux.
Nous vérifions :
- la température de l’air soufflé;
- le passage du mode climatisation au mode chauffage;
- le fonctionnement du thermostat;
- l’absence de surchauffe;
- l’absence d’odeur électrique persistante;
- la stabilité du ventilateur;
- la coordination avec la plinthe existante.
Le contrôle des vibrations dans la structure
Un PTAC contient un compresseur et plusieurs ventilateurs. De faibles vibrations sont normales, mais elles ne doivent pas être amplifiées par le mur ou la fenêtre.
Les causes fréquentes de bruit comprennent :
- un châssis mal appuyé;
- un manchon déformé;
- une façade insuffisamment fixée;
- une moulure touchant l’appareil;
- un fil ou un câble en contact avec une tôle;
- une grille extérieure obstruée;
- une vis desserrée.
Dans une chambre ou un salon, une vibration transmise à la structure peut devenir plus dérangeante que le bruit normal du ventilateur. Nous observons donc l’appareil pendant plusieurs phases de fonctionnement avant de terminer l’installation.
L’accès au filtre et l’entretien courant
La grande façade du TRANE ProSpace doit rester démontable. L’utilisateur doit pouvoir accéder au filtre sans retirer une moulure permanente ni déplacer un meuble lourd.
Un filtre encrassé peut réduire fortement les performances du PTAC. Il entraîne une baisse du débit d’air et peut augmenter la durée des cycles.
Les signes d’un filtre obstrué comprennent :
- un soufflage plus faible;
- un niveau sonore plus élevé;
- une température moins uniforme;
- une consommation accrue;
- une accumulation de poussière;
- un givrage possible du serpentin en climatisation.
La fréquence de nettoyage dépend de l’environnement. Un logement avec animaux, travaux de rénovation ou forte utilisation peut nécessiter une inspection plus fréquente.
Un entretien CVAC professionnel peut aussi comprendre :
- le nettoyage du serpentin;
- l’inspection du ventilateur;
- le dégagement du drainage;
- la vérification du bac de condensat;
- le contrôle des connexions électriques;
- l’inspection du manchon mural;
- le contrôle des joints d’étanchéité;
- la recherche de vibrations ou de corrosion.
Les erreurs à éviter après l’installation
Pour conserver le rendement de l’appareil, plusieurs habitudes doivent être évitées.
Placer du mobilier devant la grille
La façade doit pouvoir aspirer librement l’air de la pièce. Un meuble installé trop près réduit le débit.
Couvrir la sortie supérieure avec un rideau
Un rideau long peut retenir l’air chaud contre la fenêtre ou être aspiré vers la grille.
Entreposer des objets sur l’appareil
Le dessus du PTAC ne doit pas servir de tablette. Les objets peuvent bloquer la sortie d’air, vibrer ou tomber dans la grille.
Fermer les déflecteurs
La sortie d’air doit rester suffisamment ouverte. Des ailettes entièrement fermées augmentent la résistance au passage de l’air.
Négliger la partie extérieure
La grille arrière doit être dégagée de la neige, des feuilles et des objets entreposés près du mur.
Régler la plinthe et le PTAC à des températures incompatibles
Les deux systèmes doivent fonctionner selon une stratégie cohérente afin d’éviter une consommation excessive.
Capacité en BTU, rendement et admissibilité aux subventions
La gamme TRANE ProSpace peut comprendre plusieurs capacités et configurations. La photo ne montre pas la plaque signalétique ni le numéro complet du modèle.
Nous ne pouvons donc pas confirmer avec précision :
- le nombre de BTU;
- la tension;
- la capacité de chauffage;
- la cote d’efficacité;
- le type de réfrigérant;
- le niveau sonore officiel;
- l’admissibilité à une subvention.
Ces caractéristiques doivent être vérifiées à partir de la référence exacte de l’appareil.
La présence d’un mode chauffage ne signifie pas automatiquement que le PTAC est admissible à un programme d’aide financière. Les programmes comme ceux offerts au Québec imposent des critères précis concernant la certification, le rendement, le type d’installation et le bâtiment.
Pour ce projet à Sainte-Hélène-de-Bagot, aucune subvention particulière ne peut être confirmée à partir des renseignements visibles.
Un résultat propre, accessible et adapté à la pièce
Une fois fermé, le PTAC TRANE ProSpace s’intègre proprement sous la fenêtre. Sa façade blanche s’harmonise avec les moulures, tandis que les commandes demeurent accessibles à droite. La grande grille frontale permet la reprise d’air et la sortie supérieure peut être ajustée selon l’aménagement de la pièce.
La réussite de cette installation ne repose pas uniquement sur l’apparence finale. Elle dépend du travail effectué derrière le panneau : vérification du manchon, contrôle de l’alimentation, inspection du drainage, réduction des vibrations et essais complets.
Chez AirGreen, nous réalisons l’installation, le remplacement et l’entretien de PTAC, de thermopompes, de climatiseurs muraux et de systèmes centraux à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Chaque bâtiment possède ses propres contraintes. À Sainte-Hélène-de-Bagot, la combinaison de la fenêtre, de la plinthe électrique, du plancher de bois et de l’ouverture murale exigeait une installation CVAC adaptée à la réalité de la pièce, et non une simple insertion mécanique de l’appareil.
