À Dollard-des-Ormeaux, une installation sur supports muraux pensée pour la neige, le dégivrage et un espace extérieur déjà très occupé
Cette installation de thermopompe centrale MIDEA EVOX G3 à Dollard-des-Ormeaux illustre exactement le type de projet où l’emplacement extérieur doit être étudié avec autant de soin que le choix de la machine.

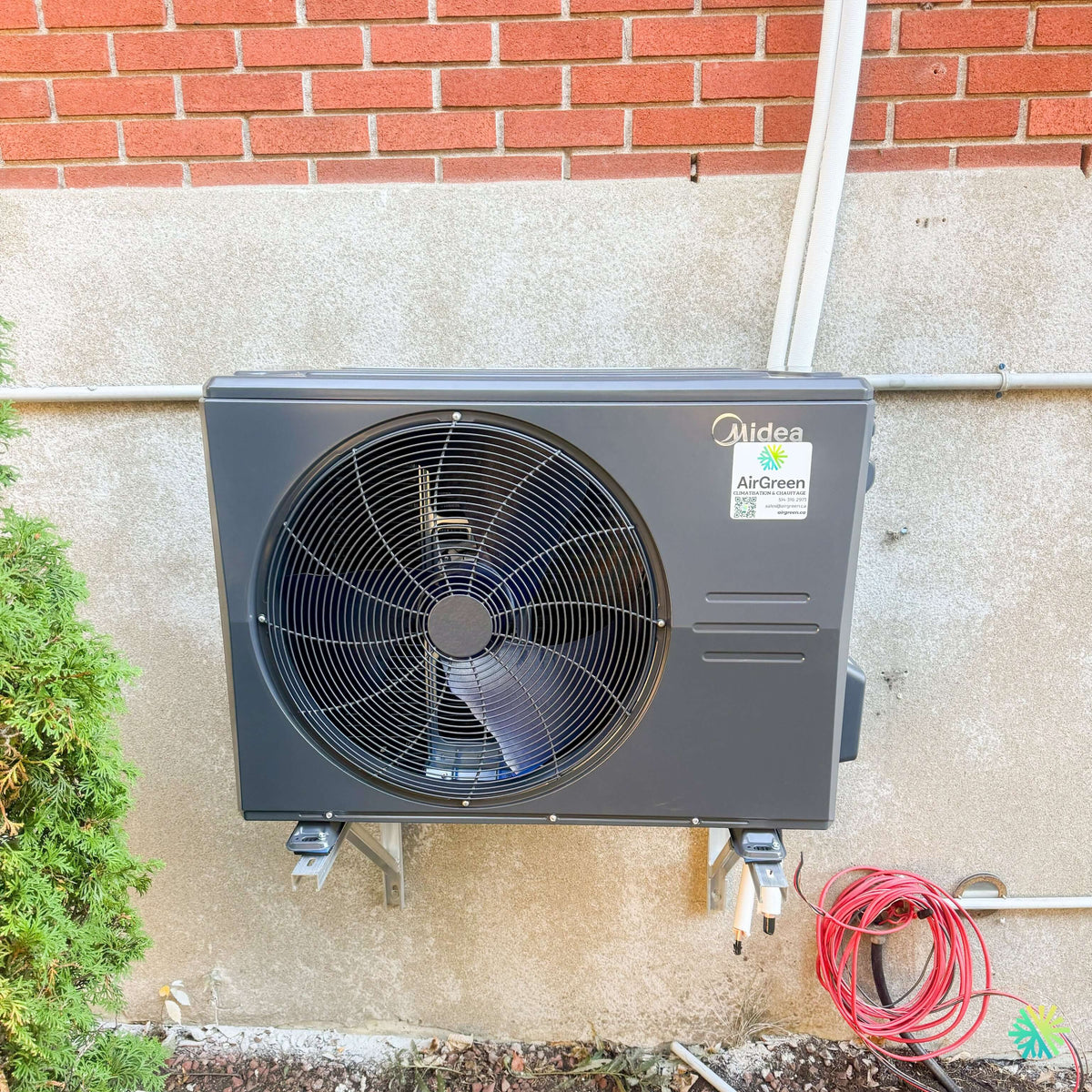

Sur la photo du chantier, nous voyons une unité extérieure Midea installée contre une façade composée de brique dans la partie supérieure et de béton dans la partie inférieure. À gauche, une haie mature s’approche de la zone mécanique. Au-dessus de l’unité, les conduites frigorifiques protégées remontent verticalement le long du mur. Un conduit rigide traverse également la façade derrière la thermopompe, tandis que le câblage temporairement visible montre que la photo a été prise pendant les travaux, avant la finalisation complète de l’installation.
Plutôt que de poser le condensateur directement au sol, nous avons utilisé deux supports muraux métalliques surélevés. Cette décision permet de conserver un bon dégagement sous l’unité, de limiter l’encombrement au niveau du terrain et de mieux préparer l’installation aux conditions hivernales de l’Ouest-de-l’Île.
La plateforme MIDEA EVOX G3 est conçue comme un système central gainable Inverter destiné notamment aux projets de modernisation de chauffage et de climatisation. La documentation fournie la présente comme une solution de remplacement et de mise à niveau pour systèmes centraux.
Pourquoi nous avons choisi une installation murale plutôt qu’une dalle au sol
À première vue, le terrain semble offrir assez d’espace pour déposer une thermopompe devant la fondation. Mais en pratique, plusieurs éléments rendent le montage mural beaucoup plus intéressant.
La végétation occupe déjà la partie gauche de la zone. Une installation au sol aurait rapproché l’unité de la terre, des feuilles, des branches et des accumulations de neige. Elle aurait également créé un obstacle supplémentaire devant le mur.
En installant la thermopompe sur des consoles métalliques, nous obtenons plusieurs avantages :
- un dégagement important sous l’unité extérieure;
- une meilleure séparation entre le condensateur et le sol;
- moins de proximité avec la végétation;
- un accès plus simple sous la machine;
- davantage d’espace pour gérer l’eau produite pendant le dégivrage;
- une implantation plus compacte le long du bâtiment.
À Dollard-des-Ormeaux, comme partout dans le Grand Montréal, la hauteur d’installation d’une thermopompe utilisée en chauffage devient particulièrement importante lorsque la neige s’accumule contre les fondations.
Le dégivrage hivernal n’est pas un détail secondaire
Une thermopompe centrale utilisée en chauffage prélève de l’énergie dans l’air extérieur. Selon la température et l’humidité, du givre peut se former sur l’échangeur extérieur.
Le système doit alors effectuer périodiquement un cycle de dégivrage.
L’eau résultant de ce processus tombe sous l’unité et peut ensuite regeler. Une installation trop basse laisse très peu d’espace pour cette eau et pour la glace qui peut se former après plusieurs cycles.
Le dégagement visible sous la MIDEA de ce chantier de Dollard-des-Ormeaux contribue donc directement à la préparation de l’installation pour l’hiver.
Cela ne signifie toutefois pas qu’un propriétaire peut ignorer complètement la zone extérieure. La neige doit toujours être dégagée autour du condensateur lorsqu’elle commence à réduire les espaces nécessaires à la circulation de l’air.
La haie à proximité : une contrainte facile à sous-estimer
La photo montre une végétation dense sur le côté gauche de l’unité.
Une haie ou un arbuste près d’une thermopompe n’est pas nécessairement problématique, à condition qu’il soit entretenu et qu’il ne finisse pas par envahir l’espace de l’échangeur.
Avec le temps, nous voulons éviter que les branches :
- se rapprochent des serpentins;
- réduisent l’entrée d’air;
- retiennent des feuilles contre le cabinet;
- compliquent l’ouverture des panneaux;
- nuisent à l’entretien CVAC.
Nous recommandons donc de conserver une zone propre et dégagée autour de l’unité, particulièrement au printemps et à l’automne lorsque les débris végétaux s’accumulent plus rapidement.
Le ventilateur frontal doit toujours pouvoir rejeter l’air librement
La MIDEA EVOX G3 utilise une conception extérieure à décharge horizontale, avec un ventilateur placé face à l’espace ouvert.
Midea indique que cette architecture associe un ventilateur horizontal à un échangeur vertical afin de favoriser une circulation d’air uniforme à travers l’échangeur et de maintenir de bonnes performances lorsque la température extérieure chute.
Dans cette installation, la grande grille frontale n’est pas dirigée vers un mur rapproché ou une clôture.
C’est important, car une obstruction située juste devant le ventilateur peut favoriser la recirculation de l’air rejeté. Une thermopompe pourrait alors réaspirer une partie de cet air et fonctionner dans des conditions moins favorables.
L’emplacement choisi permet donc à la façade du condensateur de rester largement dégagée.
Des conduites frigorifiques qui suivent un parcours vertical propre contre la façade
Deux conduites protégées remontent verticalement au-dessus de l’unité.
Ce type de parcours nous permet de garder les lignes organisées contre le bâtiment au lieu de multiplier les détours horizontaux. Sur une installation centrale, le trajet doit toujours respecter les longueurs, élévations et diamètres compatibles avec le modèle réellement installé.
La protection de l’isolant est également importante.
Des conduites frigorifiques exposées directement aux rayons UV, aux intempéries ou à des dommages mécaniques peuvent se détériorer beaucoup plus rapidement. Le parcours doit donc être aussi propre et protégé que possible.
La MIDEA EVOX G3 de cette génération utilise le réfrigérant R-454B, classé A2L. Midea indique un potentiel de réchauffement global de 466 pour ce réfrigérant et précise son utilisation dans la gamme centrale EVOX concernée.
Pour notre équipe, cela signifie que l’installation, les outils et les procédures de mise en service doivent être adaptés à cette génération d’équipements.
Une thermopompe centrale annoncée pour fonctionner jusqu’à -30 °C
Pour une résidence à Dollard-des-Ormeaux, la performance hivernale compte énormément.
La documentation Midea annonce un fonctionnement continu jusqu’à -30 °C pour la plateforme Extreme Heat présentée. Sur un système de trois tonnes utilisé dans les essais cités par le fabricant, Midea indique également jusqu’à 100 % de la capacité de chauffage à -25 °C avec un COP pouvant atteindre environ 1,9.
Le fabricant explique également qu’en conditions de froid extrême, le compresseur utilise une alimentation de vapeur à température intermédiaire afin d’augmenter la quantité totale de réfrigérant comprimé et de soutenir la capacité de chauffage.
Pour un propriétaire de l’Ouest-de-l’Île, cette caractéristique est beaucoup plus importante que la seule capacité de climatisation estivale.
Une thermopompe centrale à Dollard-des-Ormeaux doit être évaluée pour ses performances pendant les deux saisons les plus exigeantes : les périodes chaudes et humides de l’été, mais également les longues périodes froides de l’hiver.
Plusieurs capacités EVOX G3 sont offertes
Le nom EVOX G3 ne correspond pas à un seul tonnage.
La documentation Midea présente des systèmes centraux couvrant approximativement 18 000 à 54 000 BTU/h de capacité nominale de climatisation.
Les combinaisons techniques publiées comprennent notamment :
- 18 000 BTU/h;
- 24 000 BTU/h;
- 30 000 BTU/h;
- 36 000 BTU/h;
- 48 000 BTU/h;
- 54 000 BTU/h.
Selon la combinaison intérieure-extérieure, Midea publie des performances pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2.
La photo de cette installation à Dollard-des-Ormeaux ne permet pas de lire avec suffisamment de précision le numéro complet du modèle.
Nous n’attribuons donc pas un tonnage exact à l’unité uniquement à partir de ses dimensions visuelles.
Pourquoi la capacité exacte doit être confirmée par le couple intérieur-extérieur
Dans une installation centrale, il faut considérer l’unité extérieure et l’unité intérieure comme un ensemble.
Par exemple, la combinaison de 18 000 BTU/h présentée dans la brochure est publiée à 19 SEER2, 12,5 EER2 et 10,1 HSPF2, avec environ 18 600 BTU/h de chauffage à -15 °C et un COP de 2,12.
Pour la configuration de 30 000 BTU/h, Midea indique 30 000 BTU/h en climatisation, 33 000 BTU/h en chauffage, 17,2 SEER2, 12,0 EER2 et 10,8 HSPF2, avec environ 33 200 BTU/h de chauffage à -15 °C et un COP de 1,97.
La configuration de 36 000 BTU/h est publiée à 17,7 SEER2, 12,0 EER2 et 10,0 HSPF2.
Ces différences expliquent pourquoi nous vérifions toujours la combinaison AHRI exacte avant de présenter des performances ou une admissibilité à une aide financière.
À l’intérieur, la qualité du réseau de conduits compte autant que l’unité extérieure visible contre le mur
Une thermopompe centrale MIDEA EVOX G3 ne peut pas être évaluée uniquement à partir de son condensateur extérieur.
Le réseau de conduits, l’unité de traitement d’air, la filtration, le thermostat et le chauffage auxiliaire déterminent tous le confort réel obtenu dans la maison.
Computational Constant Airflow 2.0 : mieux gérer la pression du réseau existant
La EVOX G3 intègre la technologie Computational Constant Airflow 2.0.
Midea indique que le système peut adapter la puissance et la vitesse du ventilateur aux conditions du réseau de conduits et de filtration. Dans les exemples présentés par le fabricant, l’unité peut gérer jusqu’à 1,2 po de colonne d’eau de pression statique.
Le débit peut également être personnalisé sur jusqu’à 60 niveaux.
Cette caractéristique est particulièrement intéressante pour un remplacement central à Dollard-des-Ormeaux, où nous travaillons souvent avec des maisons dont le réseau de conduits existe depuis plusieurs décennies.
Mais elle ne remplace pas un diagnostic approprié.
Un conduit trop petit, un retour d’air insuffisant ou une transition très restrictive doivent toujours être corrigés lorsqu’ils empêchent le système de fonctionner correctement.
Une unité intérieure modulaire avec six configurations possibles
La documentation Midea décrit aussi un concept modulaire appelé Block N Lock.
L’unité intérieure peut être configurée dans six positions, incluant le débit ascendant, descendant, horizontal à droite, horizontal à gauche ainsi que des configurations de type low-boy pour les espaces où la hauteur est limitée.
Cette flexibilité est très utile dans les sous-sols finis de l’Ouest-de-l’Île.
Les salles mécaniques peuvent être entourées de conduits, de plomberie, d’éléments structuraux et de murs finis. Une unité qui peut être reconfigurée nous donne davantage d’options pour réaliser un remplacement propre sans reconstruire inutilement toute la pièce mécanique.
Des dimensions pensées pour plusieurs remplacements de fournaises
Midea présente également des unités intérieures d’environ 14,5 à 21,5 pouces de largeur, des dimensions comparables à celles de plusieurs fournaises centrales résidentielles.
Cela peut faciliter certains projets de conversion ou de remplacement.
Nous vérifions malgré tout :
- la largeur du plénum;
- le retour d’air;
- la hauteur disponible;
- les transitions;
- la filtration;
- l’accès au drain;
- les dégagements de service.
Deux appareils de largeur semblable ne sont pas nécessairement interchangeables sans adaptation.
Chauffage auxiliaire jusqu’à 25 kW selon la configuration
Midea prévoit également des ensembles de chauffage électrique auxiliaire à trois stages pouvant atteindre 25 kW. Le fabricant indique que ces éléments peuvent être activés et ajustés selon les variations de température.
Dans une maison de Dollard-des-Ormeaux, ce composant doit être dimensionné à partir de la capacité de chauffage requise et de la capacité électrique disponible.
Nous vérifions notamment :
- le panneau électrique;
- l’entrée de service;
- le câblage;
- la charge totale du bâtiment;
- la capacité de la thermopompe par temps froid.
Installer automatiquement le plus gros chauffage auxiliaire disponible n’est pas une bonne méthode de conception.
Compatibilité 485, 24 V et possibilités de thermostat tiers
La plateforme EVOX G3 peut également être contrôlée de différentes façons.
Midea indique une compatibilité avec la communication 485 et avec des commandes 24 V, y compris certains thermostats tiers. L’équipement peut également identifier automatiquement le mode de contrôle.
Des modules de communication Sub-1 GHz sont aussi prévus dans certaines configurations afin de réduire le besoin de câblage de communication entre les composants.
Cette souplesse est particulièrement pratique lorsqu’un propriétaire souhaite moderniser son système sans ouvrir plusieurs murs afin de tirer de nouveaux câbles.
Une filtration MERV 13 de 1, 2 ou 4 pouces
Midea prévoit également un module compatible avec des filtres MERV 13 de 1, 2 ou 4 pouces. La brochure indique que cette filtration aide à retenir davantage de poussière, pollen, particules et squames tout en maintenant l’échangeur intérieur plus propre.
Nous devons cependant toujours équilibrer filtration et débit d’air.
Un filtre ne doit pas être sélectionné uniquement en fonction de son indice MERV. Sa surface, son épaisseur et sa résistance doivent rester compatibles avec le réseau de conduits.
Qu’en est-il de LogisVert pour cette MIDEA EVOX G3?
La brochure fournie indique que la gamme concernée dépasse les spécifications ENERGY STAR Most Efficient présentées par Midea.
Cela ne permet toutefois pas de confirmer directement un montant de subvention pour cette installation de Dollard-des-Ormeaux.
L’admissibilité doit être vérifiée à partir du :
- modèle exact de l’unité extérieure;
- modèle exact de l’unité intérieure;
- numéro AHRI de la combinaison;
- critères du programme applicables au moment de l’installation.
Nous considérons donc la subvention comme un élément à valider précisément, et non comme un montant automatique associé au nom EVOX G3.
Ce que cette installation de Dollard-des-Ormeaux nous apprend sur une bonne implantation extérieure
Cette photo montre un condensateur Midea installé contre une fondation, mais plusieurs détails techniques se cachent derrière cette apparente simplicité.
Nous avons dû tenir compte de la hauteur, de la végétation, de la façade de brique, du conduit existant, des conduites frigorifiques, du dégagement devant le ventilateur et de la nécessité de laisser suffisamment d’espace sous la machine.
Ce type de chantier rappelle plusieurs principes importants :
- ne pas installer une thermopompe trop près du sol;
- garder les arbustes éloignés de l’échangeur;
- préserver l’accès aux panneaux de service;
- protéger les lignes frigorifiques;
- laisser le ventilateur frontal complètement dégagé;
- vérifier le réseau de conduits avant de choisir la capacité;
- confirmer les performances selon la combinaison exacte;
- prévoir le dégivrage hivernal dès l’installation.
Une installation adaptée à l’Ouest-de-l’Île, et non une pose standardisée
Le résultat final à Dollard-des-Ormeaux est une installation compacte qui utilise intelligemment la façade disponible.
La thermopompe est surélevée, la végétation reste sur le côté plutôt que devant le ventilateur, et les lignes suivent un parcours vertical clair vers le bâtiment.
Cette attention portée à l’environnement réel du condensateur complète la technologie de la MIDEA EVOX G3 : compresseur Inverter, fonctionnement annoncé jusqu’à -30 °C, gestion avancée du débit d’air intérieur et conception modulaire de l’unité de traitement d’air.
Chez AirGreen, nous appliquons cette approche à nos installations de thermopompes centrales à Dollard-des-Ormeaux, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Le rendement d’un système CVAC ne dépend jamais uniquement de la fiche technique. Il dépend aussi de la façon dont la machine est installée, dimensionnée, raccordée et intégrée au bâtiment.
