Une installation CVAC compacte où l’ouverture murale, le débit d’air et les finitions exigeaient une coordination précise
Cette installation d’un PTAC TRANE ProSpace à Sainte-Marie-Madeleine représente un type de projet bien différent de la pose d’une thermopompe murale conventionnelle. Ici, aucun appareil intérieur n’est suspendu près du plafond et aucune unité extérieure distincte n’est reliée par des conduites frigorifiques. Le système est intégré directement dans le mur extérieur, sous une grande fenêtre, afin de climatiser la pièce à partir d’un seul cabinet.

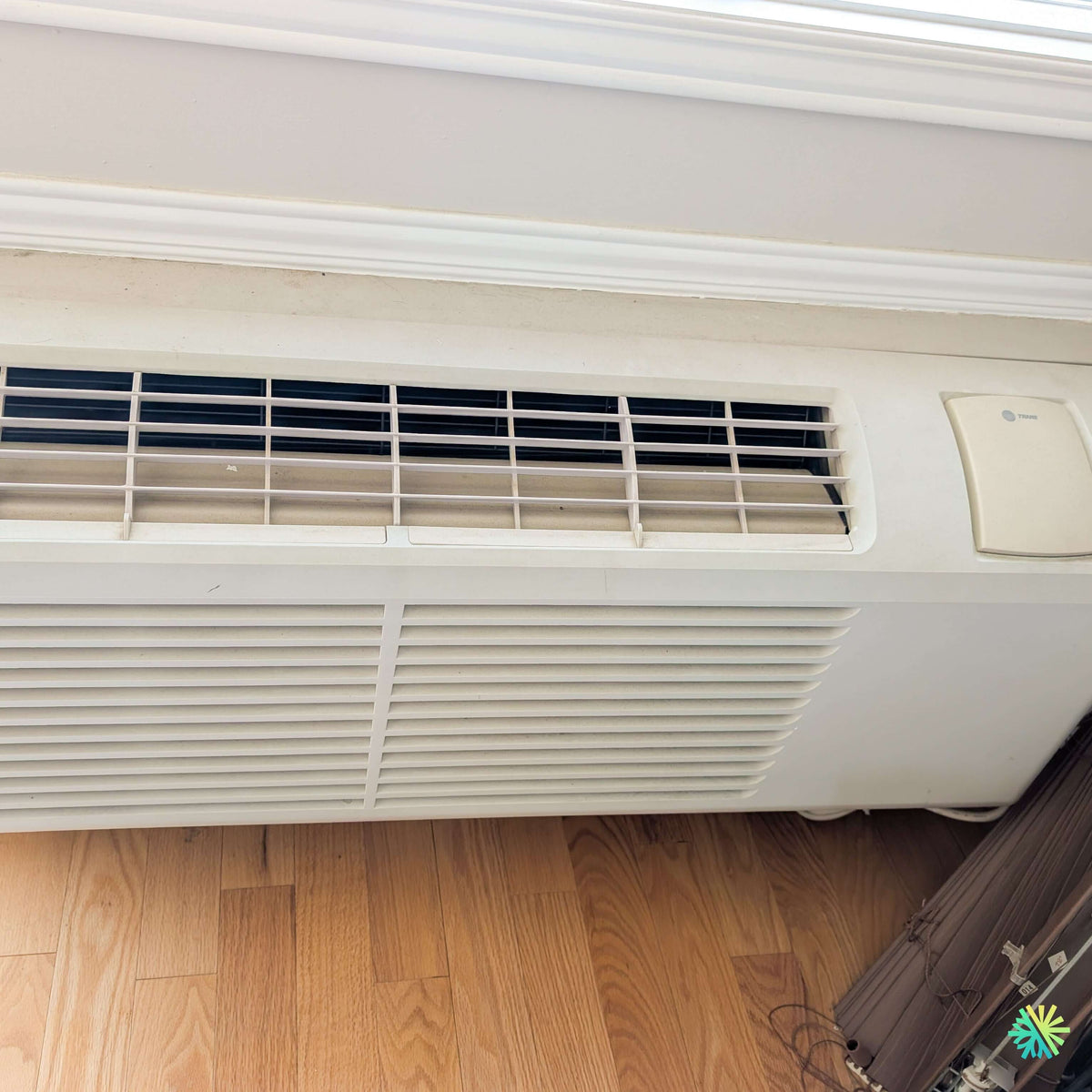

La photographie du chantier montre clairement la configuration particulière de cet espace. Le TRANE ProSpace occupe presque toute la largeur disponible sous la fenêtre. Le haut de l’appareil se trouve près des moulures, sa partie inférieure demeure à faible distance du plancher de bois et son côté droit est installé près d’un meuble ou d’un élément d’aménagement temporairement déplacé.
Cette disposition compacte imposait plusieurs vérifications avant la mise en place définitive du PTAC :
- les dimensions exactes de l’ouverture existante;
- la compatibilité entre le cabinet et le manchon mural;
- le dégagement nécessaire devant les grilles;
- la capacité de retirer la façade pour l’entretien;
- la position de l’alimentation électrique;
- la gestion de la condensation;
- l’état de la grille extérieure;
- la circulation de l’air sous la fenêtre;
- la stabilité de l’appareil une fois inséré dans le mur.
Notre travail ne consistait donc pas uniquement à faire entrer le PTAC TRANE ProSpace dans l’ouverture. Il fallait s’assurer que l’appareil puisse fonctionner correctement, rester accessible et s’intégrer au bâtiment sans créer de vibrations, d’infiltrations ou de restrictions d’air.
Qu’est-ce qu’un PTAC TRANE ProSpace?
Un PTAC, ou climatiseur terminal monobloc, regroupe dans un seul appareil les principaux composants nécessaires au traitement de l’air d’une pièce. Le cabinet traverse un mur extérieur au moyen d’un manchon métallique. Une partie de l’équipement se trouve dans la pièce, tandis que la section arrière échange la chaleur avec l’air extérieur.
Selon la configuration exacte du modèle, un PTAC peut offrir :
- la climatisation;
- la ventilation;
- un chauffage électrique intégré;
- une fonction de thermopompe;
- un contrôle local de la température;
- une connexion à un thermostat mural compatible.
La gamme TRANE ProSpace est principalement associée aux applications où chaque pièce doit pouvoir être contrôlée indépendamment. On retrouve ce type d’appareil dans des logements, des résidences, des hôtels, des bureaux, des immeubles locatifs et certains bâtiments institutionnels.
L’avantage principal réside dans son autonomie. Un gestionnaire immobilier peut intervenir sur un appareil précis sans arrêter un système central complet. Pour l’occupant, le contrôle de la température demeure directement lié à la pièce utilisée.
Une installation directement sous la fenêtre
L’emplacement sous une fenêtre est fréquent pour un PTAC, mais il ne doit jamais être traité comme une simple cavité disponible. Une fenêtre influence les charges de chauffage et de climatisation de plusieurs façons.
Elle peut notamment entraîner :
- un gain solaire important pendant l’été;
- une perte thermique accrue pendant l’hiver;
- une sensation de paroi froide près du vitrage;
- des courants d’air en présence de joints vieillissants;
- des variations de température plus rapides que dans une pièce comportant peu de vitrage.
Dans cette installation à Sainte-Marie-Madeleine, l’appareil est positionné directement sous une grande ouverture vitrée. Cette configuration permet au débit d’air soufflé de contribuer à réduire l’inconfort près de la fenêtre, à condition que les volets de diffusion soient bien orientés.
Les lames de soufflage visibles dans la partie supérieure du TRANE ProSpace doivent diriger l’air vers l’intérieur de la pièce. Un mauvais angle pourrait envoyer une trop grande partie de l’air traité directement vers la vitre ou contre la moulure.
Une façade conçue pour aspirer et redistribuer l’air
La façade du PTAC comporte deux zones fonctionnelles majeures.
La grille supérieure de soufflage
La partie supérieure sert à distribuer l’air refroidi, chauffé ou ventilé. Les ailettes orientables permettent d’ajuster la direction du débit.
Pour obtenir une distribution uniforme, cette zone doit rester libre. Un rideau, un store, une tablette ou un objet placé trop près pourrait dévier l’air et réduire le confort dans le reste de la pièce.
La grande grille inférieure de reprise d’air
La section inférieure aspire l’air ambiant avant son passage à travers les filtres et l’échangeur intérieur.
Une obstruction devant cette grille peut provoquer :
- une réduction du débit d’air;
- une baisse de la capacité de climatisation;
- une augmentation de la durée des cycles;
- un bruit de ventilation plus prononcé;
- un risque de gel de l’évaporateur;
- une consommation électrique accrue;
- une accumulation plus rapide de poussière.
Sur la photo, un meuble ou un ensemble de stores démontés se trouve près du côté droit de l’appareil. Lors de la remise en place de l’aménagement, il est essentiel de conserver un espace libre devant la façade et autour des zones d’accès.
L’importance du manchon mural
Le manchon est l’un des composants les plus importants d’une installation de PTAC. Il forme la structure dans laquelle l’appareil est inséré et assure la transition entre l’intérieur et l’extérieur du bâtiment.
Lors d’un remplacement, il peut être tentant de conserver automatiquement le manchon existant. Nous procédons plutôt à une inspection complète afin de vérifier :
- sa largeur et sa hauteur intérieures;
- sa profondeur;
- sa compatibilité avec le TRANE ProSpace;
- son inclinaison;
- la solidité de ses supports;
- la présence de corrosion;
- l’état des joints;
- la condition de la grille extérieure;
- les traces antérieures d’infiltration.
Deux PTAC peuvent présenter une largeur extérieure semblable sans être entièrement compatibles. La profondeur du cabinet, la position des attaches et les besoins de ventilation de la section extérieure peuvent différer.
Un manchon trop profond, trop court ou déformé peut nuire au rejet de chaleur. Il peut aussi rendre l’appareil instable et augmenter les vibrations ressenties dans le mur.
La condensation ne doit jamais être négligée
En mode climatisation, le PTAC retire une partie de l’humidité présente dans l’air intérieur. Cette humidité se condense sur l’échangeur et doit être gérée selon la conception de l’appareil.
La pente du manchon doit favoriser le déplacement de l’eau vers l’extérieur ou vers le système de drainage prévu. Une mauvaise inclinaison peut provoquer :
- un retour d’eau dans la pièce;
- des marques sur le plancher;
- des odeurs persistantes;
- de la corrosion;
- des bruits d’éclaboussure;
- une détérioration du mur;
- le développement de contaminants dans une zone constamment humide.
Le plancher de bois visible devant l’appareil rend cette vérification particulièrement importante. Même une petite fuite répétée peut faire gonfler les lattes, altérer le fini ou provoquer une coloration permanente.
Nous vérifions également l’étanchéité autour du manchon. Les joints périphériques doivent réduire le passage de la pluie, de l’air extérieur, des insectes et de la poussière.
Une alimentation électrique à confirmer avant toute mise en service
Les PTAC ne fonctionnent pas tous avec la même tension ni avec le même type de prise. Les caractéristiques électriques peuvent varier selon :
- la capacité en BTU;
- la présence d’un chauffage électrique;
- la puissance de l’élément chauffant;
- la tension du modèle;
- le courant maximal;
- la configuration du cordon;
- le type de circuit dédié.
Avant la mise en service, nous comparons les indications de la plaque signalétique avec le circuit disponible. Cette vérification comprend le disjoncteur, le calibre des conducteurs, le type de prise et la tension mesurée.
Une fiche qui entre dans une prise ne confirme pas à elle seule que le raccordement est adéquat. Un circuit incompatible peut entraîner des déclenchements répétés, une surchauffe, une diminution des performances ou un risque de dommage.
Lorsque des modifications sont nécessaires, elles doivent être coordonnées avec les professionnels qualifiés concernés afin de respecter les exigences applicables au Québec.
La capacité exacte ne peut pas être déterminée visuellement
La photo permet d’identifier la marque TRANE et la gamme ProSpace, mais le numéro complet du modèle et la capacité en BTU ne sont pas lisibles.
Nous ne déterminons jamais la puissance d’un appareil uniquement selon la taille de sa façade. Des modèles de 9 000, 12 000 ou 15 000 BTU peuvent utiliser des cabinets visuellement similaires.
La validation doit se faire à partir de la plaque signalétique. Celle-ci permet de confirmer :
- le modèle;
- le numéro de série;
- la capacité de refroidissement;
- la capacité de chauffage;
- la tension;
- l’intensité;
- le type de réfrigérant;
- les exigences du circuit;
- la configuration du chauffage auxiliaire.
Le dimensionnement dépend de la pièce, pas seulement de sa superficie
La superficie est utile pour établir une première estimation, mais elle ne suffit pas pour sélectionner un PTAC.
Dans une pièce comme celle-ci, plusieurs facteurs influencent la charge réelle :
- la grandeur de la fenêtre;
- l’orientation du vitrage;
- l’exposition au soleil;
- l’isolation du mur;
- la qualité des fenêtres;
- la hauteur du plafond;
- l’étage du logement;
- le nombre d’occupants;
- les appareils produisant de la chaleur;
- les infiltrations d’air;
- l’utilisation quotidienne de la pièce.
Les conséquences d’un appareil surdimensionné
Un PTAC trop gros peut refroidir rapidement et s’arrêter avant d’avoir retiré suffisamment d’humidité. La température mesurée semble correcte, mais la pièce peut demeurer humide.
Les cycles courts et fréquents peuvent aussi augmenter l’usure du compresseur.
Les conséquences d’un appareil sous-dimensionné
Un PTAC trop petit risque de fonctionner sans interruption pendant les périodes chaudes. Il peut produire davantage de bruit sur une longue durée tout en maintenant difficilement la température demandée.
Un bon dimensionnement vise un équilibre entre capacité, contrôle de l’humidité, consommation et stabilité du confort.
Notre méthode pour assurer la durabilité d’un TRANE ProSpace à Sainte-Marie-Madeleine
Une inspection complète avant l’installation
Nous commençons par examiner l’ensemble de l’ouverture et non seulement l’appareil à remplacer.
Notre inspection couvre notamment :
- le mur intérieur;
- le contour de la fenêtre;
- le plancher;
- les moulures;
- le manchon;
- la grille extérieure;
- l’alimentation électrique;
- les dégagements disponibles;
- l’état des joints;
- les signes d’anciennes infiltrations.
Cette étape permet d’identifier les problèmes qui ne seraient pas corrigés par le simple remplacement du PTAC.
Une attention particulière à l’accumulation de poussière
La photo montre des traces de poussière sur les grilles, les ailettes et certaines surfaces entourant l’appareil. Cette accumulation est courante sur les PTAC, puisque tout l’air traité dans la pièce traverse la façade.
Des filtres négligés peuvent provoquer une accumulation sur l’évaporateur et réduire progressivement les performances.
Les signes à surveiller comprennent :
- un débit d’air plus faible;
- une hausse du bruit;
- une odeur au démarrage;
- des cycles plus longs;
- un refroidissement inégal;
- de la glace derrière la façade;
- une consommation plus élevée.
Avant de remettre un appareil en service, un nettoyage approprié peut être nécessaire selon son état. L’objectif est d’éviter de faire fonctionner un système nouvellement installé ou réinstallé avec un échangeur déjà obstrué.
La mise en service du PTAC
Une fois le TRANE ProSpace placé dans son manchon, nous effectuons plusieurs contrôles.
Vérification mécanique
Nous confirmons que le cabinet est stable, que la façade est correctement fixée et qu’aucune partie de l’appareil ne frotte contre les moulures.
Vérification du débit d’air
Nous faisons fonctionner le ventilateur à différents réglages afin de confirmer que l’air circule normalement dans la partie supérieure.
Essai en climatisation
Nous vérifions le démarrage du compresseur, la température de l’air soufflé et la stabilité du fonctionnement.
Essai en chauffage
Lorsque le modèle possède une thermopompe ou un chauffage électrique, nous testons les modes disponibles et observons leur réaction.
Contrôle des vibrations
Un PTAC peut transmettre des vibrations au manchon, au mur ou à la fenêtre. Nous écoutons les bruits anormaux et corrigeons les points de contact au besoin.
Observation de la condensation
Nous vérifions que l’eau ne revient pas vers l’intérieur et qu’aucune humidité anormale n’apparaît près du plancher.
Les erreurs fréquentes lors d’un remplacement de PTAC
Commander un appareil uniquement selon la largeur
Une dimension similaire ne garantit pas la compatibilité avec le manchon, la grille ou le circuit électrique.
Conserver une grille extérieure inadéquate
La grille extérieure influence le débit d’air de la section condenseur. Une grille trop restrictive peut réduire la performance et augmenter la pression de fonctionnement.
Bloquer la reprise d’air avec un meuble
Le mobilier doit rester suffisamment éloigné de la grande grille inférieure.
Installer un store trop près du soufflage
Le traitement de fenêtre ne doit pas tomber devant les ailettes supérieures ni empêcher l’air d’atteindre la pièce.
Négliger les joints autour du manchon
Une petite ouverture peut provoquer un courant d’air constant et permettre à l’humidité de pénétrer dans le mur.
Ignorer l’état du plancher
Des marques près du PTAC peuvent révéler une ancienne fuite ou un problème de pente qui doit être corrigé avant l’installation suivante.
Présumer l’admissibilité à une subvention
Les aides financières dépendent du type d’équipement, du modèle précis et des critères du programme applicable. Un PTAC ne doit pas être présenté automatiquement comme admissible aux mêmes programmes qu’une thermopompe murale ou qu’un système central.
L’entretien recommandé après l’installation
Pour maintenir le rendement du TRANE ProSpace, l’occupant doit garder la façade accessible et nettoyer les filtres selon les recommandations du fabricant.
Les opérations simples comprennent :
- retirer la poussière des grilles;
- nettoyer les filtres;
- ne pas couvrir l’appareil;
- surveiller la présence d’eau;
- écouter les changements de bruit;
- éviter de placer des objets devant le soufflage;
- maintenir le contour extérieur libre.
Un entretien CVAC professionnel permet d’inspecter plus en profondeur :
- l’évaporateur;
- le condenseur;
- les ventilateurs;
- le bac de condensation;
- les composants électriques;
- les joints;
- le manchon;
- la grille extérieure;
- les éléments de chauffage.
Une solution pratique pour les immeubles à contrôle individuel
Le PTAC demeure une solution pertinente lorsqu’un immeuble doit offrir une climatisation indépendante dans chaque unité ou chaque pièce.
Cette approche permet :
- un contrôle individuel de la température;
- un entretien ciblé;
- le remplacement d’un seul appareil à la fois;
- l’absence de conduites frigorifiques visibles;
- un accès aux composants depuis l’intérieur;
- une gestion simplifiée pour certains immeubles locatifs.
Lorsque plusieurs appareils sont installés dans un même bâtiment, nous recommandons de conserver autant que possible des configurations compatibles. L’uniformité des manchons, des tensions et des commandes facilite les futurs remplacements.
Une installation adaptée au bâtiment plutôt qu’une pose standardisée
Ce chantier à Sainte-Marie-Madeleine démontre qu’une installation de PTAC doit être adaptée à l’environnement réel de la pièce. La proximité de la fenêtre, les moulures, le plancher de bois, les dégagements et les éléments d’aménagement doivent tous être considérés.
Chez AirGreen, nous appliquons cette même rigueur dans nos projets d’installation CVAC et d’entretien CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Le résultat recherché ne se limite pas à obtenir de l’air froid. Nous voulons que l’appareil soit stable, accessible, correctement alimenté et capable de gérer la condensation sans endommager le bâtiment.
Le PTAC TRANE ProSpace installé sous cette fenêtre constitue une solution compacte qui préserve l’espace mural supérieur et évite l’ajout d’une unité extérieure séparée. Avec un dimensionnement adéquat, un manchon compatible et un entretien régulier, ce type d’équipement peut assurer un contrôle local efficace de la température pendant plusieurs saisons.
