Une intégration compacte où le débit d’air et l’accès d’entretien comptent autant que la puissance de l’appareil
À Marieville, nous avons réalisé l’installation d’un PTAC TRANE ProSpace dans une ouverture murale située directement sous une fenêtre. Cette configuration permet de traiter localement la température de la pièce tout en conservant les murs supérieurs libres et en évitant l’ajout d’un réseau de conduits de ventilation.

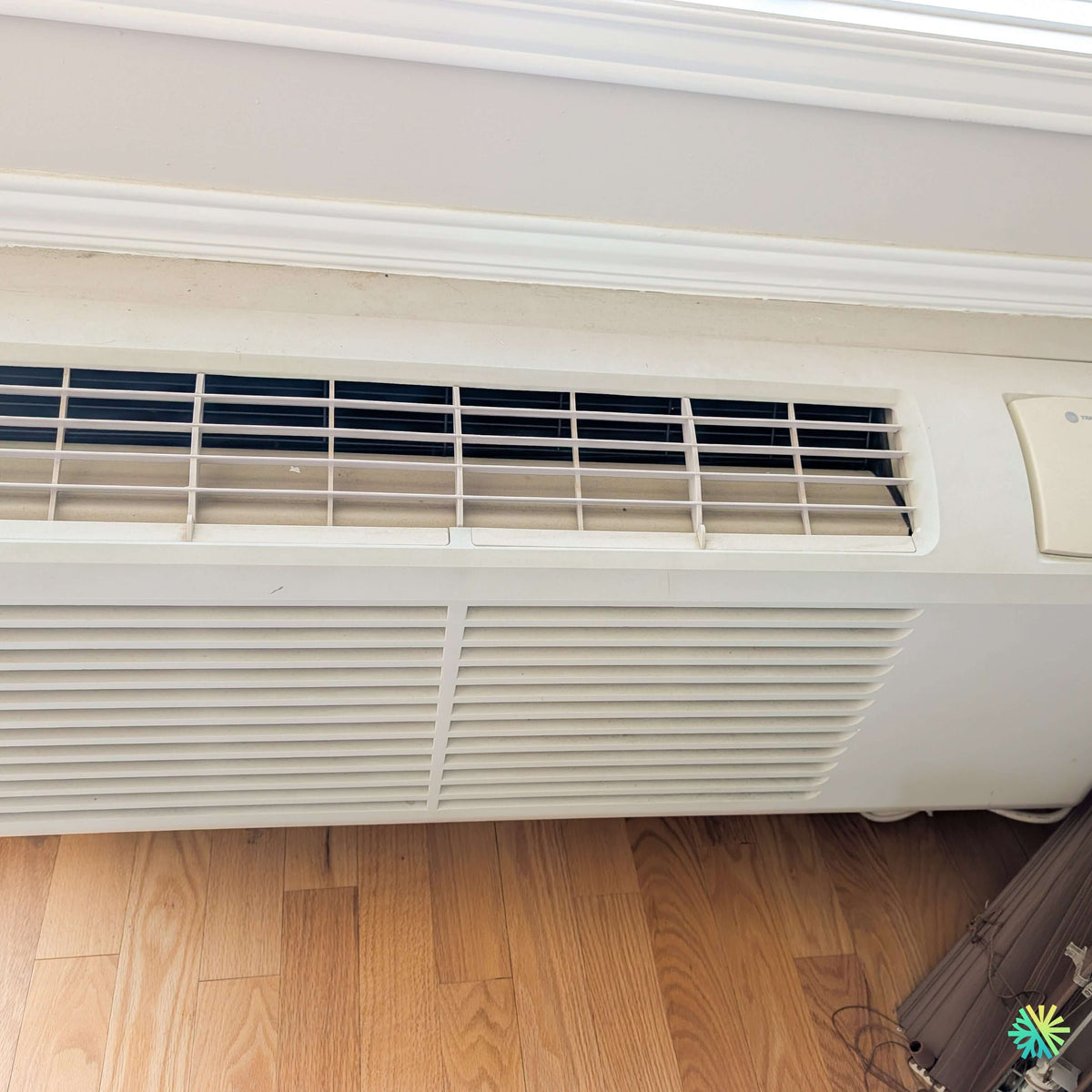

La photographie montre l’appareil dans sa position finale, très près du plancher de bois et sous une finition intérieure comprenant plusieurs moulures. La façade du TRANE ProSpace occupe presque toute la largeur de l’ouverture disponible. La grille de retour d’air se trouve dans la partie inférieure, tandis que la longue bouche de soufflage est placée au-dessus. Le panneau de commande est intégré à l’extrémité droite.
Cette disposition paraît simple, mais elle impose plusieurs vérifications précises. Le PTAC doit être correctement soutenu par son manchon, suffisamment étanche autour du mur, libre de toute obstruction et accessible pour les futurs travaux d’entretien CVAC. La grille supérieure doit également diriger l’air vers la pièce sans souffler directement contre le rebord de la fenêtre ou contre un rideau.
Dans ce projet de PTAC à Marieville, nous avons donc accordé autant d’importance à la circulation de l’air qu’au positionnement mécanique de l’appareil.
Pourquoi un PTAC TRANE ProSpace convenait à cet emplacement
Un PTAC est un appareil terminal autonome installé à travers un mur extérieur. Il regroupe dans un seul boîtier les principaux composants nécessaires à la climatisation et, selon la version choisie, au chauffage.
Contrairement à une thermopompe murale bibloc, il ne nécessite pas une unité extérieure séparée reliée à une tête intérieure par des conduites frigorifiques. La section arrière du PTAC communique directement avec l’extérieur, tandis que la façade reste dans la pièce.
Cette conception présente plusieurs avantages dans un bâtiment possédant déjà une ouverture adaptée :
- absence de conduites frigorifiques visibles à l’intérieur;
- contrôle indépendant de la pièce;
- accès frontal aux filtres et aux commandes;
- remplacement possible sans installer de réseau de conduits;
- utilisation efficace de l’espace sous la fenêtre;
- entretien réalisé depuis l’intérieur dans plusieurs situations;
- réduction du nombre de composants installés sur les murs extérieurs.
À Marieville, l’espace supérieur était occupé par une grande fenêtre et des moulures intérieures. L’installation basse permettait de préserver l’aménagement existant tout en plaçant la diffusion d’air près de la principale surface vitrée de la pièce.
Le rôle de la fenêtre dans le confort de la pièce
Une fenêtre peut devenir une importante source de chaleur en été et une zone de déperdition thermique en hiver. Même avec un vitrage récent, la température ressentie près de la fenêtre peut être différente de celle mesurée au centre de la pièce.
L’installation du TRANE ProSpace sous la fenêtre permet de traiter l’air à proximité de cette zone. En climatisation, l’air frais peut réduire plus rapidement l’effet du rayonnement solaire. En chauffage, lorsque le modèle possède cette fonction, l’air soufflé contribue à limiter la sensation de froid près du vitrage.
Cette position ne remplace toutefois pas un dimensionnement approprié. La puissance du PTAC doit être déterminée en tenant compte de plusieurs facteurs :
- superficie de la pièce;
- hauteur des plafonds;
- dimensions et orientation de la fenêtre;
- qualité du vitrage;
- niveau d’isolation des murs;
- infiltrations d’air;
- exposition au soleil;
- nombre d’occupants;
- usage résidentiel, locatif ou commercial;
- chaleur dégagée par les appareils présents dans la pièce.
La largeur de la façade ne permet pas de connaître la capacité en BTU. Plusieurs PTAC de dimensions similaires peuvent posséder des puissances, des tensions et des configurations de chauffage différentes.
Capacité, rendement et numéro de modèle
La photographie permet d’identifier la marque TRANE et la gamme ProSpace, mais elle ne permet pas de lire clairement la plaque signalétique complète. Nous évitons donc d’attribuer à l’appareil une capacité précise, un rendement énergétique ou une puissance de chauffage qui ne peuvent pas être confirmés visuellement.
Pour documenter correctement une installation, nous relevons notamment :
- le numéro de modèle;
- le numéro de série;
- la capacité nominale de climatisation;
- la capacité de chauffage, lorsqu’elle s’applique;
- la tension électrique;
- la consommation nominale;
- la protection maximale du circuit;
- le type de réfrigérant;
- les données de rendement publiées par le fabricant.
Ces informations permettent de vérifier que le PTAC correspond réellement aux besoins du bâtiment. Elles sont également essentielles lorsqu’un propriétaire souhaite comparer sa consommation, commander une pièce ou planifier un futur remplacement.
Pourquoi un appareil trop grand n’est pas nécessairement préférable
Un PTAC surdimensionné peut refroidir la pièce rapidement, puis s’arrêter après un cycle très court. La température baisse, mais l’appareil peut ne pas fonctionner assez longtemps pour retirer efficacement l’humidité de l’air.
Le résultat peut être une pièce fraîche, mais inconfortablement humide.
Un appareil sous-dimensionné présente le problème inverse. Il risque de fonctionner presque continuellement pendant les journées chaudes, sans atteindre la température demandée.
Le bon dimensionnement permet d’obtenir :
- des cycles plus stables;
- une meilleure déshumidification;
- une température plus uniforme;
- une consommation mieux contrôlée;
- moins de démarrages du compresseur;
- un fonctionnement généralement plus silencieux.
Une grille de soufflage qui doit rester entièrement dégagée
La longue grille supérieure visible sur la photo constitue la principale sortie d’air du TRANE ProSpace. Ses ailettes orientent l’air vers l’avant et légèrement vers le haut afin de favoriser sa distribution dans la pièce.
Cette zone ne doit jamais être couverte par :
- un rideau;
- un store;
- une tablette;
- des objets décoratifs;
- du linge;
- une housse;
- un meuble placé trop près.
Lorsqu’un obstacle se trouve devant la grille, l’air peut revenir rapidement vers l’appareil sans circuler dans toute la pièce. Cette recirculation fausse parfois la lecture de température et peut provoquer des cycles irréguliers.
Le panneau de commande situé à droite doit également demeurer accessible. L’occupant doit pouvoir modifier la consigne et le mode sans déplacer l’appareil ni retirer la façade.
L’état des ailettes et l’importance du nettoyage
La photographie rapprochée permet d’observer la grille et les volets de soufflage en détail. Une légère accumulation de poussière est visible sur certaines surfaces intérieures et sur la façade.
Il s’agit d’un phénomène courant sur un appareil qui déplace continuellement l’air de la pièce. La poussière se dépose progressivement sur :
- les grilles;
- les volets;
- le filtre;
- le serpentin intérieur;
- les surfaces situées autour de la bouche de soufflage.
Un nettoyage périodique permet de préserver le débit d’air et l’apparence de l’appareil. Il évite également que la poussière accumulée soit remise en circulation chaque fois que le ventilateur démarre.
Les volets doivent être nettoyés sans les forcer. Une pression excessive peut les déformer ou endommager leur mécanisme d’orientation.
La façade inférieure et le retour d’air
La grande grille inférieure sert au retour d’air. L’air de la pièce est aspiré à travers cette section, traverse le filtre puis l’échangeur avant d’être redistribué par la partie supérieure.
Pour cette raison, la zone devant le PTAC doit rester libre. Un fauteuil, un lit, une boîte ou un rideau placé trop près pourrait réduire considérablement le volume d’air aspiré.
Un débit insuffisant peut entraîner :
- une baisse de capacité;
- une hausse du bruit;
- des cycles prolongés;
- une consommation plus élevée;
- du givre sur le serpentin en mode climatisation;
- une surchauffe de certains composants en mode chauffage;
- une usure prématurée du ventilateur.
Dans cette installation de Marieville, le plancher devant l’appareil demeure libre, ce qui favorise l’aspiration et facilite le retrait de la façade pour l’entretien.
Le manchon mural : la structure cachée derrière l’installation
Le PTAC repose dans un manchon métallique traversant le mur. Bien que cette pièce soit presque invisible une fois l’appareil installé, elle joue plusieurs rôles essentiels.
Le manchon doit :
- soutenir le poids du TRANE ProSpace;
- conserver l’appareil dans la bonne position;
- protéger l’ouverture murale;
- diriger l’eau vers l’extérieur;
- limiter les infiltrations d’air;
- maintenir la grille extérieure;
- réduire les vibrations transmises au bâtiment.
Lors d’un remplacement de PTAC, nous ne supposons jamais qu’un manchon existant est automatiquement compatible. Nous vérifions ses dimensions, sa profondeur, son état et la forme de la grille extérieure.
Une unité insérée dans un manchon inadéquat peut recycler l’air rejeté, mal évacuer les condensats ou vibrer contre le cadre.
Étanchéité autour de l’appareil
L’espace périphérique entre le manchon et le mur doit être isolé et scellé correctement. Les joints doivent limiter l’entrée :
- d’air froid;
- d’air chaud et humide;
- d’eau;
- de poussière;
- d’odeurs extérieures;
- de petits insectes.
La jonction supérieure mérite une attention particulière lorsque le PTAC est installé immédiatement sous une fenêtre. Une infiltration provenant du cadre de fenêtre pourrait descendre jusqu’au manchon et endommager la finition intérieure.
Nous inspectons donc la relation entre le rebord, la moulure, le manchon et le mur avant de considérer l’installation CVAC comme terminée.
Gestion des condensats
En mode climatisation, le serpentin intérieur retire de l’humidité de l’air. Cette humidité se transforme en eau et doit être dirigée vers la base de l’appareil.
Le PTAC doit être positionné selon les exigences du fabricant. Une inclinaison incorrecte peut entraîner un écoulement d’eau vers l’intérieur.
Dans une pièce possédant un plancher de bois comme celle de la photo, un problème de drainage peut causer rapidement :
- des taches;
- un gonflement du bois;
- une détérioration des joints;
- des odeurs d’humidité;
- des dommages au bas du mur;
- de la corrosion dans le manchon.
Nous vérifions donc l’absence de débris dans les passages d’eau et le bon positionnement de l’appareil avant la mise en service.
Le raccordement électrique doit être vérifié sur la plaque
Les besoins électriques d’un TRANE ProSpace varient selon sa capacité et sa configuration de chauffage.
Deux unités possédant une façade presque identique peuvent nécessiter :
- des tensions différentes;
- des prises différentes;
- des circuits de capacités différentes;
- des protections électriques distinctes;
- des puissances de chauffage différentes.
Nous confirmons toujours les données inscrites sur la plaque signalétique avant le branchement. Le PTAC doit être alimenté par un circuit compatible et correctement mis à la terre.
Les rallonges, les multiprises et les adaptateurs improvisés ne doivent pas être utilisés pour alimenter ce type d’équipement.
Mise en service, entretien et erreurs à éviter après l’installation
Les vérifications réalisées avant la remise de l’appareil
Une fois le TRANE ProSpace installé dans son manchon, nous effectuons plusieurs essais afin de confirmer que l’appareil fonctionne correctement.
Vérification du ventilateur
Nous testons les différentes vitesses disponibles et écoutons les bruits pouvant indiquer un frottement ou une vibration.
Le débit doit être uniforme sur toute la longueur de la grille.
Essai de climatisation
Nous confirmons le démarrage du compresseur, puis nous observons la diminution progressive de la température de l’air soufflé.
Nous vérifions également que l’appareil ne produit pas de vibration excessive contre le mur ou le manchon.
Essai du chauffage
Lorsque le modèle comprend une fonction de chauffage, celle-ci est testée séparément. Le type de chauffage peut varier selon la configuration exacte de l’unité.
Contrôle des commandes
Les boutons et l’affichage doivent réagir normalement. Nous vérifions les consignes, les modes et le redémarrage de l’appareil après un arrêt.
Inspection du drainage
Nous nous assurons qu’aucune eau ne revient vers l’intérieur et que le manchon respecte l’orientation prescrite.
Entretien recommandé du TRANE ProSpace
Le filtre doit être inspecté régulièrement. La fréquence dépend de l’environnement et de l’utilisation de l’appareil.
Une pièce occupée quotidiennement, la présence d’animaux ou des travaux à proximité peuvent accélérer son encrassement.
Nous recommandons généralement de :
- vérifier le filtre pendant les périodes d’utilisation intensive;
- nettoyer la grille de retour avec un aspirateur à brosse douce;
- essuyer les volets de soufflage;
- maintenir l’espace devant l’appareil libre;
- surveiller toute trace d’eau;
- inspecter la grille extérieure après l’automne;
- planifier un entretien CVAC professionnel si le serpentin est encrassé.
Il faut toujours suivre les instructions du fabricant avant de laver ou de retirer un filtre.
Les erreurs fréquemment observées
Fermer complètement les volets de soufflage
Une restriction excessive réduit le débit d’air et peut créer du bruit. Les volets doivent orienter l’air, non bloquer la sortie.
Placer un meuble devant la façade
Le retour d’air inférieur doit rester dégagé sur toute sa largeur.
Négliger la poussière visible
Une accumulation sur la grille peut indiquer que le filtre et l’échangeur doivent également être inspectés.
Réutiliser un manchon sans vérifier sa compatibilité
Le format extérieur d’un ancien appareil ne garantit pas que le nouveau PTAC s’adaptera correctement.
Utiliser la mauvaise alimentation électrique
La prise et le disjoncteur doivent correspondre à la plaque signalétique du modèle.
Présumer qu’une subvention est disponible
L’admissibilité aux aides financières dépend de la catégorie d’appareil, de son numéro de modèle, de ses certifications et des critères en vigueur. Un PTAC TRANE ProSpace n’est pas automatiquement admissible à une subvention parce qu’il offre du chauffage et de la climatisation.
Une installation adaptée aux réalités de Marieville
Ce projet montre qu’une installation de PTAC réussie ne se limite pas à placer une unité dans un mur. Nous devons tenir compte de la fenêtre, du manchon, de la finition, du plancher, du drainage, du circuit électrique et de la circulation d’air.
À Marieville, le TRANE ProSpace a été installé dans une ouverture basse qui permet de conserver l’espace mural supérieur tout en assurant un accès direct aux commandes et aux filtres.
Nous appliquons la même rigueur à nos projets de PTAC, de thermopompes et de climatisation à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque bâtiment possède ses propres contraintes, et chaque appareil doit être choisi en fonction de la pièce plutôt qu’en fonction de ses dimensions extérieures seulement.
Une bonne installation CVAC doit faciliter la vie de l’occupant : température stable, commandes accessibles, débit d’air libre et entretien simple. Ce sont ces détails, souvent discrets sur la photo finale, qui déterminent la fiabilité du système à long terme.
