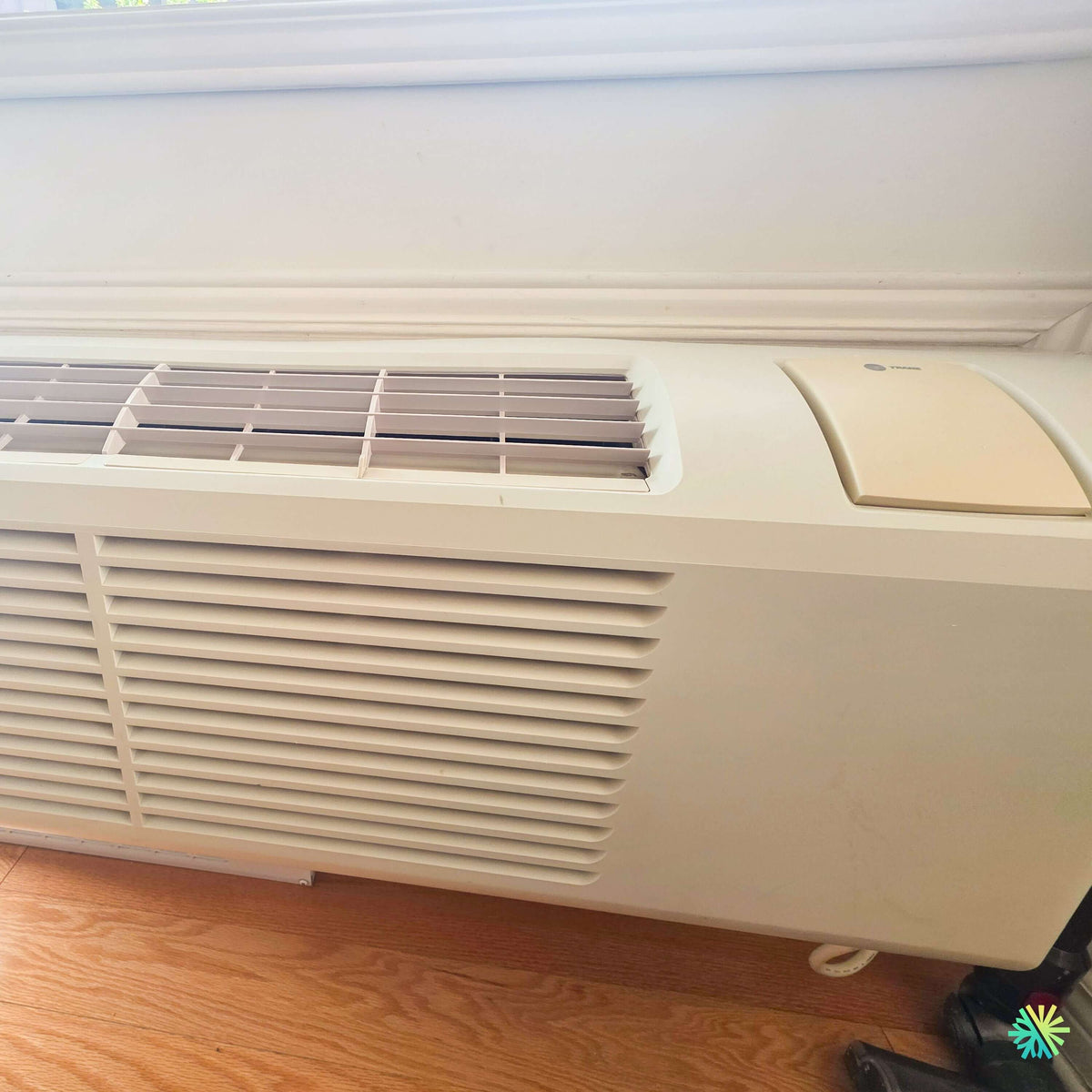

Installation d’un PTAC TRANE PROSPACE sous une fenêtre à Saint-Louis

Un remplacement précis dans une ouverture existante où le dégagement supérieur était très limité

À Saint-Louis, nous avons réalisé l’installation d’un PTAC TRANE PROSPACE dans une ouverture murale existante, directement sous une fenêtre. La configuration visible sur la photo imposait une contrainte essentielle : l’espace disponible entre le dessus de l’appareil et la finition de la fenêtre était particulièrement restreint. Dans ce type de projet, la qualité du résultat dépend autant du choix du PTAC que de la précision avec laquelle il est intégré au bâtiment.

Le TRANE PROSPACE occupe ici pratiquement toute la largeur de l’ouverture. Sa façade se trouve très près du plancher, tandis que sa grille de soufflage supérieure arrive immédiatement sous les moulures de la fenêtre. Le panneau de commande est protégé par un couvercle situé à droite, ce qui permet de préserver une apparence sobre tout en gardant les réglages facilement accessibles.

Cette installation illustre bien pourquoi le remplacement d’un appareil terminal monobloc ne doit pas être traité comme une simple opération de manutention. Avant de mettre le système en service, nous devons vérifier le manchon mural, les dégagements, la circulation de l’air, l’alimentation électrique, le drainage, l’étanchéité et l’accès futur aux composantes.

Pourquoi un PTAC TRANE PROSPACE était adapté à cette configuration

Un PTAC, ou climatiseur terminal monobloc, est conçu pour climatiser et, selon le modèle précis, chauffer une pièce sans nécessiter un réseau de conduits. L’appareil traverse le mur : sa partie avant traite l’air intérieur, tandis que sa partie arrière échange de l’air et de la chaleur avec l’extérieur.

Cette architecture convient bien aux bâtiments où chaque pièce doit disposer de son propre contrôle de température. On retrouve fréquemment ce type de système dans :

• les immeubles locatifs;
• les copropriétés;
• les hôtels;
• les résidences;
• les bureaux;
• les établissements de soins;
• les bâtiments où l’installation d’une unité extérieure distincte est difficile.

À Saint-Louis, l’ouverture sous la fenêtre constituait déjà un emplacement logique pour ce type d’équipement. L’installation d’une thermopompe murale aurait nécessité un condenseur extérieur, des conduites frigorifiques, un drain et un parcours de câblage. Le PTAC permettait plutôt de concentrer le système dans un seul châssis.

Une conception discrète avec commandes protégées

Le TRANE PROSPACE présenté sur la photo possède une façade de couleur pâle, une grande grille de reprise d’air à l’avant et une sortie d’air dans la partie supérieure. Le panneau de commande est dissimulé sous un couvercle rabattable.

Cette protection est utile dans plusieurs contextes. Elle permet notamment de :

• réduire les manipulations accidentelles;
• préserver une apparence uniforme;
• protéger les boutons de la poussière;
• simplifier le nettoyage de la surface;
• garder les commandes accessibles aux occupants ou au personnel d’entretien.

Selon la version exacte du PROSPACE, les fonctions disponibles peuvent comprendre la climatisation, la ventilation et différentes formes de chauffage. Le numéro de modèle complet demeure toutefois indispensable pour confirmer les caractéristiques techniques réelles de l’unité.

Nous évitons toujours de déduire la capacité en BTU, la puissance de chauffage ou les exigences électriques uniquement à partir de la façade. Plusieurs PTAC d’une même gamme peuvent utiliser un boîtier très semblable tout en offrant des performances différentes.

Le défi principal : maintenir un soufflage efficace sous la fenêtre

La grille supérieure est installée à quelques centimètres seulement de la moulure. Ce dégagement limité exigeait une vérification attentive de la trajectoire de l’air.

Lorsqu’un PTAC souffle trop près d’un rebord de fenêtre, plusieurs problèmes peuvent apparaître :

• l’air peut être redirigé vers la vitre;
• la température peut devenir inégale dans la pièce;
• la chaleur peut s’accumuler près de la sonde;
• l’air froid peut circuler surtout le long du mur;
• le bruit aérodynamique peut augmenter;
• la grille peut devenir difficile à nettoyer.

Nous avons donc porté une attention particulière à l’orientation des ailettes et à l’absence d’obstruction au-dessus de l’appareil. La sortie d’air devait rester entièrement dégagée malgré la proximité de la finition.

La position du PTAC sous une fenêtre peut être avantageuse lorsque le soufflage est bien maîtrisé. L’appareil traite alors une zone où les gains solaires et les pertes thermiques sont souvent importants. En revanche, un dégagement mal évalué peut réduire considérablement le confort.

Une reprise d’air frontale qui doit demeurer libre

La grande grille située à l’avant sert à aspirer l’air de la pièce. Elle ne doit pas être bloquée par un meuble, un rideau, une boîte ou un objet entreposé au sol.

L’appareil visible sur la photo est installé très près du plancher. Cette position exige une vigilance supplémentaire lors de l’aménagement de la pièce. Même un objet relativement bas peut réduire le débit d’air.

Une obstruction de la reprise peut entraîner :

• une diminution de la capacité de climatisation;
• une distribution de chaleur moins uniforme;
• une hausse du temps de fonctionnement;
• un encrassement plus rapide du filtre;
• une augmentation du niveau sonore;
• du givre sur le serpentin en mode climatisation;
• une consommation électrique plus élevée.

Nous recommandons de conserver une zone dégagée devant toute la largeur de la façade. L’espace libre n’a pas besoin d’être inutilement vaste, mais il doit respecter les exigences du fabricant et permettre une circulation d’air régulière.

Le manchon mural : la composante cachée qui détermine la qualité du projet

Le manchon est le caisson métallique intégré dans le mur. Il reçoit le châssis du PTAC et forme la liaison entre l’intérieur et l’extérieur.

Lors d’un remplacement, il est tentant de réutiliser automatiquement le manchon existant. Cette décision ne peut toutefois être prise qu’après une inspection complète.

Nous vérifions notamment :

1. Les dimensions intérieures du manchon
   Le châssis doit pouvoir être inséré sans forcer et sans laisser un jeu excessif.
2. La profondeur de l’ouverture
   Un mur trop profond ou trop mince peut modifier la position de l’appareil et de la grille extérieure.
3. L’état du métal
   La corrosion peut affaiblir le support et créer des infiltrations.
4. La pente du manchon
   Elle doit favoriser l’évacuation de l’eau conformément aux instructions du fabricant.
5. La stabilité des fixations
   Un manchon mobile transmettra des vibrations au mur.
6. La compatibilité de la grille extérieure
   La forme de la grille doit permettre la séparation correcte de l’air aspiré et de l’air rejeté.
7. L’étanchéité du périmètre
   Les joints doivent empêcher l’air et l’eau de contourner le manchon.

Le châssis d’un PTAC contient un compresseur et des moteurs. Une base instable ou déformée peut transformer une vibration normale en bruit perceptible dans toute la pièce.

La grille extérieure ne doit jamais être considérée comme purement décorative

La grille installée du côté extérieur joue un rôle mécanique essentiel. Elle dirige l’air vers les sections appropriées du condenseur et évite autant que possible la recirculation de l’air chaud rejeté.

Une grille incompatible, trop fermée ou obstruée peut réduire le rendement du TRANE PROSPACE. Les conséquences possibles comprennent :

• une hausse de la pression de condensation;
• des cycles plus longs;
• un bruit plus prononcé;
• une capacité de refroidissement réduite;
• des déclenchements de protection;
• une usure prématurée du compresseur.

Nous inspectons également l’espace devant la grille extérieure. Une végétation dense, une accumulation de feuilles, une structure de balcon ou un panneau installé trop près peuvent nuire au fonctionnement.

L’étanchéité dans un mur traversé de part en part

Un PTAC crée une ouverture complète à travers l’enveloppe du bâtiment. La qualité du scellement autour du manchon est donc fondamentale.

Une mauvaise étanchéité peut provoquer :

• des courants d’air;
• des pertes de chaleur;
• une infiltration de pluie;
• de la condensation dans le mur;
• une détérioration du bois ou du gypse;
• une entrée d’insectes;
• une sensation de froid autour de l’appareil.

Il faut toutefois éviter de sceller sans distinction toutes les ouvertures visibles. Certains passages sont nécessaires au drainage ou au fonctionnement du système. Le travail consiste à étanchéifier la jonction entre le manchon et le bâtiment sans bloquer les fonctions prévues par TRANE.

Dans le climat du Québec, ce détail est particulièrement important. Le système doit résister à la pluie poussée par le vent, aux écarts de température et aux cycles de gel et de dégel.

Mise en service et conseils pratiques pour préserver le rendement du TRANE PROSPACE

Vérification de la plaque signalétique avant tout raccordement

La capacité exacte, le type de chauffage et les exigences électriques doivent être confirmés sur la plaque signalétique. La gamme PROSPACE peut comprendre différentes configurations, et l’apparence extérieure ne permet pas d’identifier avec certitude la version installée.

Nous vérifions notamment :

• le numéro de modèle complet;
• le numéro de série;
• la capacité nominale en BTU/h;
• la tension;
• l’intensité minimale du circuit;
• la protection maximale admissible;
• la puissance de chauffage électrique;
• le type de réfrigérant;
• la charge de réfrigérant;
• les certifications applicables.

Cette étape protège autant le bâtiment que l’appareil. Un circuit inadéquat peut provoquer une surchauffe, des déclenchements répétés ou un fonctionnement non conforme.

Pourquoi le nombre de BTU ne doit pas être choisi au hasard

Le dimensionnement doit correspondre aux besoins thermiques de la pièce. La surface au sol est un point de départ, mais elle ne suffit pas.

Pour une installation sous une fenêtre comme celle-ci, nous tenons compte de :

• la superficie vitrée;
• l’orientation de la fenêtre;
• l’exposition au soleil;
• la qualité du vitrage;
• le niveau d’isolation;
• la hauteur du plafond;
• le nombre d’occupants;
• l’usage de la pièce;
• les équipements produisant de la chaleur;
• l’étage du bâtiment;
• les infiltrations d’air.

Un appareil sous-dimensionné peut fonctionner continuellement pendant les périodes les plus chaudes. Un système surdimensionné peut effectuer des cycles courts, retirer moins d’humidité et créer des variations de température.

La bonne capacité offre généralement un meilleur équilibre entre confort, déshumidification, niveau sonore et consommation énergétique.

Notre procédure de mise en service

Après l’insertion et la fixation du châssis, nous effectuons une mise en service structurée.

Nos contrôles comprennent généralement :

1. la vérification du circuit électrique;
2. l’inspection du cordon, de la fiche ou du raccordement;
3. le contrôle de la stabilité du manchon;
4. la vérification de la façade;
5. l’ouverture et l’essai du panneau de commande;
6. le test des vitesses du ventilateur;
7. l’essai du mode de climatisation;
8. l’essai du mode de chauffage disponible;
9. l’observation du démarrage du compresseur;
10. le contrôle du débit d’air;
11. l’écoute des vibrations;
12. l’inspection du drainage;
13. la vérification du rejet d’air extérieur;
14. la remise en place du filtre et des panneaux.

Un appareil qui démarre n’est pas automatiquement un appareil correctement installé. Nous le laissons fonctionner assez longtemps pour observer son comportement après stabilisation.

Le bruit normal et les vibrations anormales

Un PTAC contient le compresseur dans le même châssis que la partie intérieure. Son fonctionnement sera donc généralement plus perceptible qu’une thermopompe murale, dont le compresseur est installé dehors.

Cependant, certains bruits ne sont pas normaux :

• cliquetis métallique;
• vibration de la façade;
• frottement du ventilateur;
• bourdonnement électrique excessif;
• résonance dans le mur;
• bruit qui change lorsque l’on appuie sur le couvercle;
• démarrages et arrêts très rapprochés.

Dans une installation serrée sous une moulure, nous vérifions tout particulièrement que le boîtier ne touche pas directement le cadre de la fenêtre. Un simple point de contact peut transmettre les vibrations à la structure.

L’accès au filtre doit être conservé

Le filtre d’un PTAC est une composante d’entretien courant. Il doit pouvoir être retiré sans démonter la moulure ou déplacer un meuble lourd.

Un filtre obstrué réduit le débit d’air et peut entraîner :

• une baisse de rendement;
• une hausse de consommation;
• une accumulation de poussière sur le serpentin;
• un givrage;
• une mauvaise déshumidification;
• des odeurs;
• une augmentation du bruit.

Dans une pièce utilisée régulièrement, nous recommandons généralement d’inspecter le filtre chaque mois durant les périodes de forte utilisation. La fréquence doit être augmentée en présence d’animaux, de travaux, de fumée ou d’une quantité importante de poussière.

Les erreurs les plus fréquentes après l’installation

Utiliser le dessus comme tablette

La sortie d’air se trouve directement sur le dessus. Les objets peuvent bloquer le soufflage, vibrer ou tomber dans la grille.

Installer un rideau devant l’appareil

Un rideau peut couvrir à la fois la reprise frontale et le soufflage supérieur.

Brancher le PTAC avec une rallonge

L’appareil doit être raccordé au circuit approprié selon sa plaque signalétique.

Fermer complètement la pièce autour du PTAC

Un meuble construit sur mesure peut sembler esthétique, mais il risque de bloquer l’air et l’accès d’entretien.

Ignorer les traces d’eau

Une accumulation d’eau, une tache sur le mur ou un plancher humide doit être examinée rapidement.

Nettoyer avec un jet d’eau non contrôlé

L’eau peut atteindre le compartiment électrique ou déplacer la saleté vers des zones difficiles d’accès.

Entretien recommandé du PTAC TRANE PROSPACE

Un entretien CVAC périodique peut inclure :

• le nettoyage du filtre;
• l’inspection du serpentin intérieur;
• le nettoyage de la roue du ventilateur;
• l’examen du bac de condensat;
• la vérification des passages de drainage;
• l’inspection des raccordements électriques;
• le nettoyage de la grille extérieure;
• le contrôle du manchon;
• l’inspection des joints;
• l’essai des commandes;
• la vérification des bruits et vibrations.

L’entretien est particulièrement important pour un appareil installé près du plancher. La poussière, les cheveux et les fibres textiles peuvent être aspirés plus facilement par la grille frontale.

Rendement énergétique et programmes d’aide financière

L’admissibilité à une subvention ne peut pas être déterminée uniquement à partir de la marque TRANE ou de l’appellation PROSPACE. Elle dépend du numéro de modèle complet, de la certification du système et des règles du programme applicable au moment de l’installation.

Un PTAC n’est pas nécessairement traité de la même manière qu’une thermopompe murale pour climat froid. Avant de prévoir une aide financière, il faut confirmer :

• la catégorie admissible;
• les performances certifiées;
• la capacité de chauffage;
• le type de bâtiment;
• les critères du programme;
• la date d’achat;
• la documentation exigée.

Nous recommandons de conserver la facture détaillée, la fiche technique, les photos de la plaque signalétique, le numéro de série et la preuve d’installation.

Une solution compacte, mais qui exige une installation rigoureuse

Le projet réalisé à Saint-Louis démontre qu’un PTAC peut s’intégrer proprement dans un espace très limité lorsque le positionnement est contrôlé avec précision. Le TRANE PROSPACE installé sous la fenêtre conserve une façade accessible, une reprise d’air dégagée et un panneau de commande protégé.

La proximité de la moulure supérieure représentait le principal défi. Nous devions préserver le soufflage, éviter les contacts susceptibles de transmettre des vibrations et garantir la possibilité d’effectuer l’entretien futur.

Cette approche guide également nos installations et remplacements de PTAC, climatiseurs muraux, thermopompes et systèmes centraux à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud. Nous analysons toujours l’appareil dans son environnement complet : ouverture murale, fenêtre, manchon, grille extérieure, circuit électrique, drainage et aménagement intérieur.

Une installation CVAC durable repose rarement sur un seul détail spectaculaire. Elle dépend plutôt d’une série de décisions précises, prises avant la mise en marche et vérifiées lors de la mise en service.
