Installation d’un PTAC TRANE ProSpace sous une fenêtre près d’une porte-patio à Saint-Simon

Une intégration CVAC pensée autour du vitrage, de la plinthe électrique et de l’accès au balcon

À Saint-Simon, nous avons réalisé l’installation d’un PTAC TRANE ProSpace dans une pièce où l’emplacement disponible imposait une coordination particulièrement précise. L’appareil devait s’intégrer sous une grande fenêtre, à quelques pouces d’une porte-patio, tout en cohabitant avec une longue plinthe de chauffage électrique et un plancher de bois franc.

La photographie du chantier montre bien pourquoi une installation de PTAC ne consiste pas simplement à insérer un appareil dans une ouverture murale. La hauteur de la fenêtre, la profondeur du rebord, la proximité de la porte coulissante, l’emplacement de la prise électrique et la circulation de l’air ont tous une influence directe sur le rendement et la facilité d’utilisation du système.

Le TRANE ProSpace a été placé dans la partie basse du mur extérieur. Sa grande grille frontale demeure dégagée, sa sortie d’air supérieure n’est pas bloquée par le rebord de la fenêtre et ses commandes intégrées restent facilement accessibles. Le positionnement permet également de préserver le passage vers le balcon sans qu’un cordon ou une composante de l’appareil traverse la zone de circulation.

Pourquoi un PTAC convenait à cette configuration

Un PTAC, ou climatiseur terminal autonome, regroupe dans un seul caisson les composantes de climatisation, de ventilation et, selon la version, de chauffage. L’appareil traverse le mur : une partie demeure visible dans la pièce, tandis que la section arrière communique directement avec l’extérieur.

Cette conception élimine le besoin d’installer :

• une unité de condensation extérieure séparée;
• de longues conduites frigorifiques;
• un drain apparent parcourant plusieurs mètres;
• un réseau central de conduits;
• une unité intérieure en hauteur;
• un support mural ou une dalle extérieure distincte.

Dans cette pièce de Saint-Simon, la présence d’une fenêtre et d’une porte-patio limitait les surfaces murales pouvant accueillir un équipement de climatisation et chauffage. Le PTAC permettait d’utiliser l’espace sous la fenêtre tout en conservant les murs adjacents disponibles pour le mobilier et la circulation.

La gamme ProSpace documentée par Trane a été conçue pour une installation directement à travers le mur et comprend des versions de climatisation avec chauffage électrique ainsi que des modèles à thermopompe avec chauffage électrique d’appoint.

Un positionnement sous la fenêtre qui exige de la précision

La sortie d’air du ProSpace se trouve sur le dessus de l’appareil. Elle projette l’air traité vers le haut et vers l’intérieur de la pièce. Le dégagement entre cette sortie et le rebord de la fenêtre est donc essentiel.

Si le PTAC avait été placé trop haut, le soufflage aurait pu être dirigé immédiatement contre le cadre ou la vitre. Une telle configuration peut réduire la portée de l’air dans la pièce et créer une température moins uniforme.

Nous avons également tenu compte des éléments qui pourraient être ajoutés après l’installation :

• rideaux;
• stores;
• panneaux décoratifs;
• tablettes;
• meubles;
• plantes;
• objets déposés sur l’appareil.

Un store ou un rideau descendant directement devant la sortie d’air pourrait vibrer lorsque le ventilateur fonctionne, accumuler de la poussière ou détourner l’air vers le vitrage. L’espace au-dessus de l’unité doit donc rester libre.

La porte-patio : un facteur important pour le confort

La porte-patio située immédiatement à droite du PTAC constitue une surface vitrée importante. En été, le rayonnement solaire et la température extérieure peuvent augmenter la charge de climatisation près de cette zone. En hiver, les pertes thermiques et les infiltrations d’air peuvent être plus perceptibles à proximité du vitrage et du seuil.

Le positionnement du TRANE ProSpace près de cette ouverture permet de traiter l’air dans une partie de la pièce où les variations de température peuvent être importantes. Il faut toutefois éviter de laisser la porte ouverte lorsque l’appareil fonctionne en climatisation ou en chauffage.

Une porte-patio ouverte pendant le fonctionnement peut entraîner :

• des cycles prolongés;
• une consommation électrique inutile;
• une difficulté à atteindre la consigne;
• une augmentation de l’humidité intérieure en été;
• une sollicitation accrue du compresseur;
• un inconfort dans le reste de la pièce.

Le PTAC traite une zone définie. Il ne peut pas compenser continuellement une ouverture directe vers l’extérieur.

La grande grille frontale doit rester dégagée

La façade du ProSpace comporte une large grille horizontale. Cette section sert principalement à la reprise de l’air ambiant. L’air est aspiré dans l’appareil, filtré, refroidi ou chauffé, puis redistribué par la sortie supérieure.

Cette circulation explique pourquoi nous devons conserver un dégagement devant le PTAC. Un canapé, une commode ou une boîte placée directement contre la grille pourrait réduire le débit d’air.

Une reprise obstruée peut provoquer :

• une diminution de la capacité réelle;
• une augmentation du bruit;
• des cycles plus longs;
• une accumulation de poussière;
• du givre sur le serpentin en climatisation;
• une température moins uniforme;
• une usure prématurée du ventilateur.

Trane indique que les unités ProSpace utilisent des filtres en maille de nylon accessibles par glissement et proposent plusieurs vitesses de ventilation selon le mode sélectionné.

La cohabitation avec la plinthe de chauffage électrique

Une longue plinthe électrique est visible le long du mur, près de la porte-patio. Sa présence est logique dans une zone fortement vitrée, mais elle demande une bonne coordination avec le PTAC.

Selon son numéro de modèle complet, le TRANE ProSpace peut être :

• un climatiseur avec chauffage électrique;
• une thermopompe avec chauffage électrique d’appoint;
• un appareil contrôlé directement sur sa façade;
• une unité raccordée à un thermostat mural compatible.

La plinthe existante peut demeurer utile comme chauffage complémentaire ou comme solution de secours pendant les périodes très froides. Il faut cependant éviter que les deux systèmes fonctionnent avec des consignes contradictoires.

Par exemple, si la plinthe est réglée à une température supérieure à celle demandée au PTAC en mode climatisation, un appareil pourrait chauffer pendant que l’autre tente de refroidir. Cette situation augmente la consommation sans améliorer le confort.

Nous recommandons de maintenir une stratégie simple :

1. choisir quel appareil assure le chauffage principal;
2. régler l’appareil d’appoint à une température légèrement inférieure;
3. éviter le mode climatisation lorsque la plinthe chauffe;
4. vérifier les réglages au changement de saison;
5. expliquer clairement le fonctionnement aux occupants.

Une alimentation électrique qui doit correspondre au modèle exact

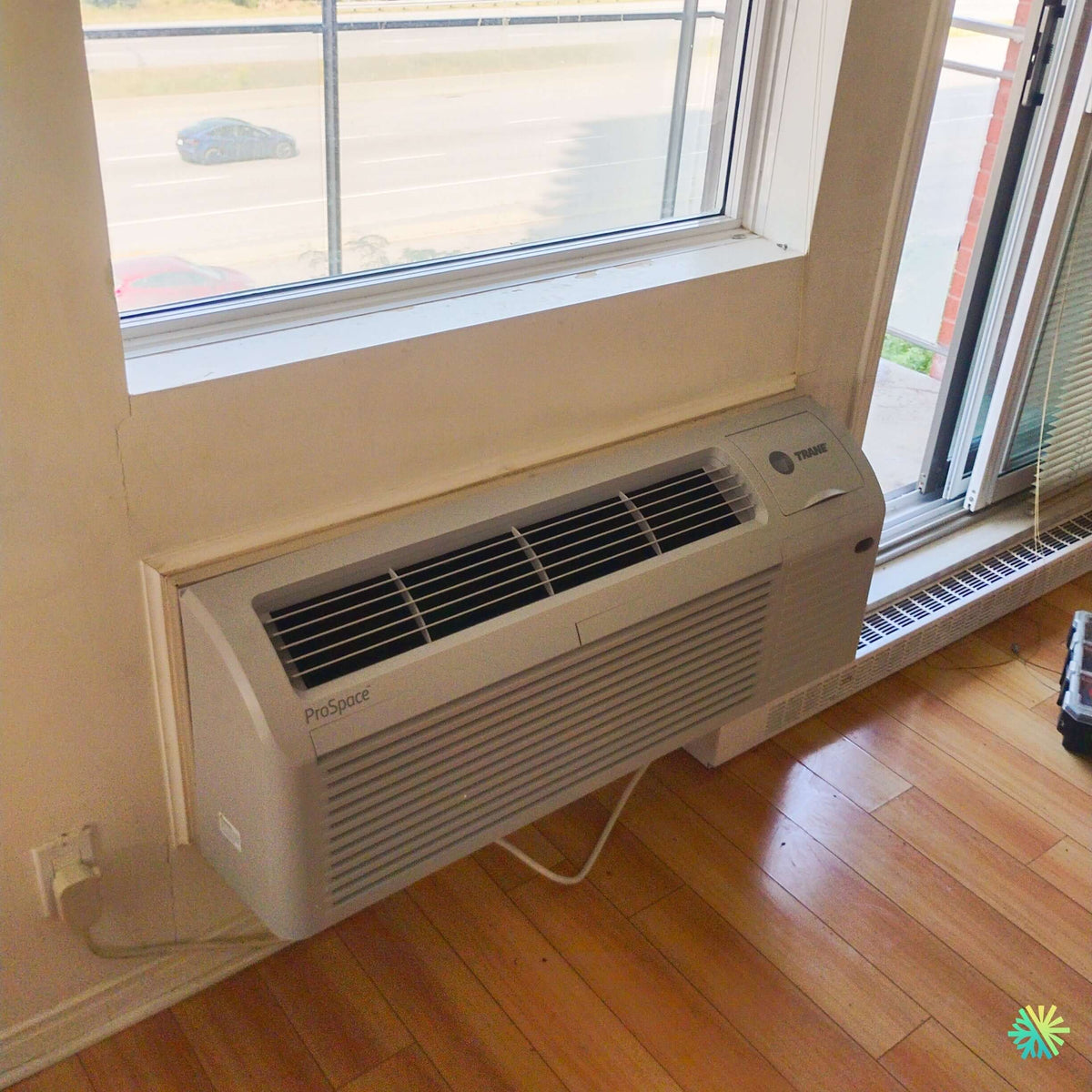

La photographie montre le cordon du PTAC descendant vers une prise située à proximité. Sa longueur permet de raccorder l’appareil sans traverser le passage devant la porte-patio.

La documentation de la gamme TRANE ProSpace prévoit différentes alimentations, notamment en 208/230 volts ou en 265 volts, selon la version. Les cordons et les fiches peuvent aussi varier selon l’intensité et la puissance du chauffage électrique. Les configurations documentées comprennent notamment des branchements de 15, 20 ou 30 ampères, associés à des éléments chauffants de différentes capacités.

Il est donc impossible de choisir une prise ou un disjoncteur uniquement à partir de l’apparence de la façade. Nous devons vérifier :

• le numéro de modèle;
• la tension nominale;
• l’intensité du cordon;
• le type de fiche NEMA;
• la capacité du chauffage électrique;
• le calibre du câblage;
• la protection maximale autorisée;
• la présence d’une mise à la terre conforme.

Trane précise que le branchement doit être réalisé avec le cordon ou l’ensemble de raccordement approprié et que l’appareil doit être installé conformément aux codes électriques applicables.

Pourquoi nous évitons les rallonges

Un PTAC peut demander une puissance électrique importante, surtout lorsque son élément chauffant est activé. Une rallonge résidentielle ordinaire n’est pas une solution acceptable.

Elle peut entraîner :

• une chute de tension;
• un échauffement du câble;
• un déclenchement du disjoncteur;
• une détérioration de la fiche;
• un risque de dommage électrique;
• un fonctionnement irrégulier de l’appareil.

Le cordon doit rejoindre directement le réceptacle prévu pour le PTAC, sans adaptateur improvisé.

Une protection particulière pour le plancher de bois

L’appareil est installé au-dessus d’un plancher de bois franc. Cette finition met immédiatement en évidence l’importance de la gestion de la condensation.

En mode climatisation, l’humidité retirée de l’air se transforme en eau à l’intérieur de l’appareil. Le manchon et les composantes de drainage doivent permettre à cette eau de s’évacuer correctement.

Une fuite légère mais répétée pourrait provoquer :

• le gonflement des lames de bois;
• une décoloration du plancher;
• une détérioration de la moulure;
• une odeur d’humidité;
• de la moisissure dans le bas du mur;
• une corrosion du manchon.

La documentation d’installation de Trane précise que le manchon doit être positionné de manière à permettre l’évacuation de la condensation vers l’extérieur et que des trousses de drainage intérieur ou extérieur peuvent être utilisées selon la configuration.

Caractéristiques du TRANE ProSpace et détails qui déterminent la qualité de l’installation

Des capacités adaptées à différents types de pièces

La façade visible ne permet pas de confirmer la capacité exacte du PTAC installé à Saint-Simon. Les unités ProSpace de différentes puissances partagent une apparence et des dimensions très similaires.

La fiche technique officielle de cette génération mentionne quatre catégories nominales :

• 7 000 BTU/h;
• 9 000 BTU/h;
• 12 000 BTU/h;
• 15 000 BTU/h, avec une capacité documentée pouvant atteindre environ 14 500 BTU/h selon la version.

Les modèles à thermopompe documentés offrent aussi des capacités de chauffage différentes selon la taille de l’appareil.

Le numéro complet inscrit sur la plaque signalétique reste indispensable pour déterminer :

• la capacité de climatisation exacte;
• la capacité de chauffage;
• le type de système;
• la tension;
• le réfrigérant;
• l’année ou la génération;
• les pièces compatibles;
• la consommation électrique.

Nous évitons toujours d’identifier la puissance seulement en mesurant la façade. Un PTAC de 9 000 BTU peut utiliser le même format de manchon qu’un modèle de 12 000 ou de 15 000 BTU.

Les données de rendement de la gamme documentée

Selon la fiche technique Trane publiée pour les modèles ProSpace PTEF et PTHF, les indices EER documentés varient approximativement de 10,4 à 13,0, selon la capacité. Le volume de déshumidification indiqué varie d’environ 1,69 à 3,17 pintes par heure.

Ces données montrent pourquoi la capacité doit être choisie avec soin. Un appareil plus grand n’est pas automatiquement préférable.

Un PTAC surdimensionné peut :

• refroidir la pièce très rapidement;
• effectuer de courts cycles;
• retirer moins d’humidité;
• produire davantage de variations de température;
• démarrer plus fréquemment.

Un appareil sous-dimensionné peut :

• fonctionner presque sans arrêt;
• ne pas atteindre la consigne;
• offrir un confort insuffisant près du vitrage;
• consommer inutilement pendant les périodes de pointe.

La superficie n’est qu’un des facteurs de dimensionnement. Nous considérons aussi l’orientation des fenêtres, l’étage, l’isolation, les infiltrations, l’occupation et les gains solaires.

Les dimensions du caisson et de l’ouverture

La documentation officielle de cette génération de ProSpace indique un caisson d’environ :

• 42 pouces de largeur;
• 16 pouces de hauteur;
• 21,5 pouces de profondeur.

La découpe murale recommandée est indiquée à environ 42 3/16 pouces de largeur sur 16 5/16 pouces de hauteur.

Ces dimensions expliquent le choix d’un emplacement sous la fenêtre. Elles montrent également pourquoi une mesure approximative peut entraîner des problèmes importants.

Une ouverture trop petite peut déformer le manchon. Une ouverture trop grande peut compliquer le soutien et le scellement. Le mur doit supporter le poids de l’appareil tout en maintenant son alignement.

Le manchon mural : une composante aussi importante que le PTAC

Le manchon métallique traverse l’épaisseur du mur et reçoit le châssis du ProSpace. Il ne doit pas être considéré comme un simple accessoire.

Il assure plusieurs fonctions :

• soutien du poids;
• alignement;
• protection de l’ouverture;
• liaison avec la grille extérieure;
• gestion de la condensation;
• réduction des infiltrations;
• retrait futur du châssis.

Trane recommande de vérifier la compatibilité du manchon lorsqu’un appareil remplace une unité existante. Le fabricant souligne aussi l’importance d’une bonne étanchéité entre la grille extérieure et les serpentins afin d’éviter la recirculation d’air, une perte de performance ou des dommages prématurés.

Réutiliser un ancien manchon sans inspection

Cette erreur est fréquente dans les immeubles où plusieurs PTAC ont été installés au fil des années. Même si le nouveau châssis semble entrer dans l’ouverture, l’ancien manchon peut présenter :

• de la rouille;
• une pente incorrecte;
• des joints secs;
• une grille incompatible;
• des déformations;
• des infiltrations;
• un soutien insuffisant.

Nous inspectons toujours l’intérieur, l’extérieur et les points d’appui avant de conserver un manchon existant.

L’exposition extérieure près du balcon

Le PTAC est installé immédiatement à côté d’un balcon. La partie arrière de l’appareil se trouve donc exposée à l’environnement extérieur près d’une zone accessible.

Cette configuration demande de vérifier :

• que la grille extérieure n’est pas obstruée;
• qu’aucun meuble de balcon ne bloque l’échange d’air;
• que la neige ne s’accumule pas contre l’appareil;
• que l’eau de pluie est dirigée correctement;
• que la grille reste solidement fixée;
• que des feuilles ou des débris ne limitent pas le débit.

Un objet placé trop près de la grille extérieure peut provoquer une recirculation de l’air chaud rejeté par le condenseur. L’appareil pourrait alors perdre de la capacité et fonctionner plus longtemps.

Le bruit et les vibrations dans une pièce fortement vitrée

Un PTAC contient son compresseur dans le même caisson que la section visible à l’intérieur. Il est donc généralement plus audible qu’un système bibloc dont le compresseur est installé à l’extérieur.

La fiche technique de la gamme documentée mentionne des pressions acoustiques intérieures variant approximativement entre 48 et 54 dB(A) selon le modèle et la vitesse.

Une installation adéquate permet toutefois d’éviter les bruits causés par le bâtiment lui-même. Nous vérifions :

• la stabilité du manchon;
• les vis de fixation;
• la position de la façade;
• les points de contact métalliques;
• la vibration du rebord de fenêtre;
• la proximité de la plinthe;
• la fixation de la grille extérieure;
• le cordon électrique.

Dans une pièce avec une porte-patio et de grandes vitres, une petite vibration peut être amplifiée par les cadres, les stores ou les objets voisins. Un diagnostic sérieux doit donc examiner tout l’environnement du PTAC.

Les commandes intégrées et les possibilités de contrôle

Le panneau de commande est situé sur la partie supérieure droite de l’appareil. Il permet d’effectuer les réglages sans installer obligatoirement un thermostat séparé.

La gamme documentée comprend notamment :

• des commandes électroniques;
• plusieurs vitesses de ventilation;
• un mode d’économie d’énergie;
• une minuterie de 24 heures;
• une mémoire après une interruption de courant;
• une protection antigel automatique;
• la possibilité d’utiliser un thermostat mural;
• des fonctions de diagnostic intégrées.

Les fonctions disponibles sur l’unité installée doivent néanmoins être confirmées par son numéro de modèle. Toutes les générations ProSpace ne disposent pas nécessairement de la même programmation.

Notre procédure de mise en service

Une fois le PTAC installé, nous ne nous limitons pas à vérifier que le ventilateur démarre.

Notre contrôle comprend notamment :

1. la vérification du raccordement électrique;
2. l’essai du panneau de commande;
3. le fonctionnement des vitesses de ventilation;
4. le démarrage du compresseur;
5. la mesure du comportement en climatisation;
6. l’essai du chauffage lorsqu’il est présent;
7. la vérification du bruit;
8. le contrôle des vibrations;
9. l’inspection de la circulation d’air;
10. la vérification du drainage;
11. l’arrêt à la consigne demandée;
12. l’inspection de la façade et du manchon.

Le manuel Trane indique que le châssis doit être inséré de niveau dans le manchon jusqu’à ce que le joint en mousse repose fermement contre celui-ci, puis fixé aux points prévus.

L’entretien recommandé pour ce type de PTAC

La première responsabilité de l’occupant est de surveiller l’état des filtres. La fréquence dépend de l’usage de la pièce, de la poussière, de la présence d’animaux et de l’ouverture fréquente de la porte-patio.

Un filtre encrassé peut entraîner :

• une baisse du débit;
• une augmentation du bruit;
• une capacité réduite;
• des cycles prolongés;
• du givre;
• une hausse de la consommation;
• une accumulation de poussière sur le serpentin.

Un entretien CVAC professionnel peut comprendre le nettoyage des serpentins, du ventilateur, du bac de condensation et des passages d’air, ainsi que l’inspection du manchon, du raccordement électrique et de la grille extérieure.

Les erreurs pratiques à éviter

Après l’installation, plusieurs habitudes peuvent réduire la durée de vie ou le rendement du PTAC :

• déposer des objets sur la sortie d’air;
• pousser un meuble contre la façade;
• laisser un rideau recouvrir la grille;
• utiliser une rallonge;
• faire fonctionner la plinthe et la climatisation simultanément;
• ouvrir continuellement la porte-patio;
• ignorer une fuite d’eau;
• laisser la grille extérieure se bloquer;
• utiliser un filtre endommagé;
• peindre les ouvertures de ventilation.

Subvention et admissibilité énergétique

Nous ne présentons pas automatiquement un TRANE ProSpace PTAC comme admissible à une subvention. Les aides du programme LogisVert visant les thermopompes reposent sur le numéro de modèle exact, la catégorie d’équipement, la date d’installation et la présence de la combinaison sur les listes officielles en vigueur.

Pour les installations récentes, Hydro-Québec impose notamment des exigences de certification et publie un outil permettant de rechercher les modèles admissibles. La bonification destinée à certains multilogements vise précisément des thermopompes murales certifiées ENERGY STAR pour climat froid; elle ne doit donc pas être appliquée automatiquement à un PTAC.

Dans le cas d’un appareil déjà en place ou d’un modèle plus ancien, la priorité est généralement d’évaluer son état, son rendement réel et le coût d’un éventuel remplacement plutôt que de présumer son admissibilité à une aide financière.

Une installation adaptée aux contraintes réelles de Saint-Simon

Ce projet démontre qu’un PTAC peut être une solution très pratique lorsque l’espace mural est limité et qu’une pièce doit être traitée indépendamment.

Le TRANE ProSpace installé à Saint-Simon s’intègre entre plusieurs contraintes visibles :

• une grande fenêtre;
• une porte-patio;
• une plinthe électrique;
• un plancher de bois;
• une alimentation située à proximité;
• une circulation vers le balcon;
• une surface murale restreinte.

Chez AirGreen, nous analysons ces interactions avant de recommander une configuration. Notre travail ne s’arrête pas au choix de la marque ou de la capacité. Nous vérifions aussi la structure, le manchon, l’étanchéité, l’électricité, le drainage, l’acoustique et l’accès pour l’entretien.

Nous réalisons des projets de PTAC, thermopompes, climatiseurs et systèmes de chauffage à Saint-Simon ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Cette approche nous permet de proposer une installation CVAC adaptée au bâtiment plutôt qu’une solution standard imposée sans tenir compte de l’environnement réel.
