Une unité intérieure centrale installée dans un espace mécanique restreint, avec accès complet aux composantes
Cette installation d’une fournaise électrique ELIOS à Venise-en-Québec met en valeur une partie du système central que les propriétaires voient moins souvent que le condenseur extérieur, mais qui joue un rôle déterminant dans le confort de toute la résidence : l’unité intérieure chargée de faire circuler, chauffer, climatiser et filtrer l’air distribué par les conduits.

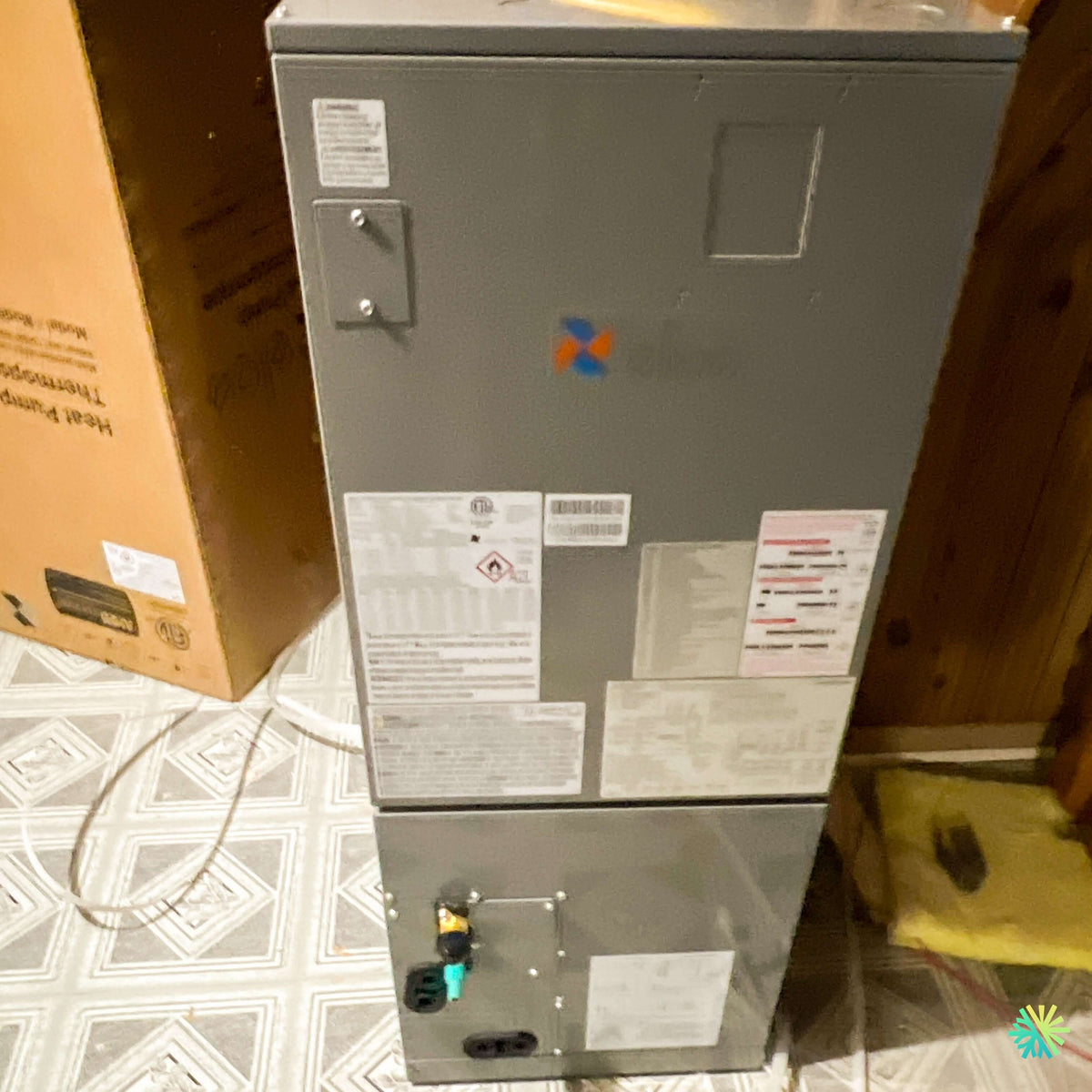

Sur la photo du projet, nous voyons un cabinet vertical ELIOS installé dans un espace mécanique étroit. L’appareil occupe pratiquement toute la largeur disponible entre les parois, ce qui imposait une planification précise. Il fallait intégrer l’unité sans compromettre l’accès aux panneaux de service, aux connexions électriques, aux éléments chauffants, au drain de condensation ni aux raccordements frigorifiques associés au système utilisant le réfrigérant R454B.
Le cabinet est composé de deux sections principales. La partie supérieure correspond à l’unité de traitement d’air et à son compartiment technique. La section inférieure donne accès aux raccordements et aux composantes nécessaires au fonctionnement central. Plusieurs étiquettes de sécurité et de données techniques sont visibles en façade, dont le pictogramme lié au réfrigérant de catégorie A2L.
Cette installation illustre un principe essentiel en CVAC : une fournaise électrique ou un appareil de traitement d’air ne doit pas seulement entrer dans l’espace disponible. Il doit être installé de façon à pouvoir être inspecté, entretenu et réparé pendant toute sa durée de vie.
Une fournaise électrique intégrée à une thermopompe centrale
Dans ce projet à Venise-en-Québec, la fournaise électrique fait partie d’un système central ELIOS conçu pour fonctionner avec une thermopompe extérieure. L’unité intérieure distribue l’air à travers le réseau de conduits, tandis que le condenseur extérieur effectue le transfert de chaleur en chauffage ou en climatisation.
La documentation Central-Elios présente une gamme centrale offerte en plusieurs capacités, de 24 000 à 60 000 BTU/h, utilisant le réfrigérant R454B. Les appareils sont conçus pour le climat froid et peuvent être combinés à des serpentins électriques d’appoint de 3 à 25 kW, selon la capacité de l’équipement, les besoins thermiques du bâtiment et la configuration électrique.
Dans le langage courant, plusieurs propriétaires utilisent l’expression fournaise électrique pour désigner l’ensemble du cabinet intérieur. Techniquement, ce cabinet peut regrouper plusieurs fonctions :
- le ventilateur central;
- l’échangeur intérieur;
- le système de détection lié au R454B;
- les éléments électriques auxiliaires;
- les commandes électroniques;
- le bac de condensation;
- les raccords du réseau de conduits;
- certains dispositifs de protection électrique.
Cette combinaison permet d’assurer le chauffage par thermopompe pendant la majorité de la saison, puis d’ajouter de la chaleur électrique lorsque la charge du bâtiment dépasse la capacité disponible de la thermopompe ou lorsque la programmation du système le commande.
Pourquoi conserver un chauffage électrique auxiliaire?
Une thermopompe centrale pour climat froid peut fournir une part importante des besoins de chauffage d’une résidence à Venise-en-Québec. Toutefois, la présence d’un élément électrique demeure utile dans plusieurs situations.
Le chauffage auxiliaire peut servir à :
- soutenir la thermopompe durant les périodes de froid intense;
- réchauffer plus rapidement la maison après une baisse importante du thermostat;
- assurer un chauffage temporaire pendant certains cycles de dégivrage;
- fournir une solution de relève si l’unité extérieure est arrêtée;
- répondre à une demande plus élevée que prévu;
- maintenir le confort lorsque les pertes thermiques du bâtiment sont importantes.
La puissance de l’élément ne doit pas être choisie arbitrairement. Un élément trop faible pourrait ne pas répondre à la demande lors des journées les plus froides. Un élément surdimensionné peut imposer une charge inutile au panneau électrique et entraîner des appels de puissance plus élevés.
Nous analysons donc plusieurs facteurs avant de déterminer la puissance appropriée :
- les pertes de chaleur du bâtiment;
- la capacité de la thermopompe à basse température;
- la superficie chauffée;
- l’isolation et l’étanchéité;
- la puissance disponible au panneau électrique;
- le calibre du câblage;
- le type de contrôle utilisé;
- la stratégie de fonctionnement souhaitée.
Une installation verticale adaptée à l’espace existant
L’appareil visible sur la photo est installé en position verticale. Cette configuration est courante lorsque le réseau de conduits est disposé au-dessus ou en dessous de l’unité et lorsque la hauteur disponible permet d’empiler les composantes.
L’espace mécanique de cette résidence présentait toutefois plusieurs contraintes :
- faible largeur autour du cabinet;
- présence de parois rapprochées;
- espace de circulation limité devant l’appareil;
- raccordements devant rester accessibles;
- nécessité de retirer les panneaux sans déplacer l’unité;
- plancher existant à protéger;
- réseau de conduits devant être aligné avec précision.
Dans un espace aussi serré, quelques centimètres peuvent faire la différence entre une installation fonctionnelle et un appareil presque impossible à entretenir.
Nous devons notamment prévoir suffisamment de recul pour :
- retirer le panneau du ventilateur;
- accéder au compartiment électrique;
- vérifier les éléments chauffants;
- mesurer les tensions et intensités;
- inspecter l’échangeur intérieur;
- nettoyer le bac de condensation;
- accéder au capteur de sécurité;
- remplacer certaines pièces sans démonter le cabinet complet.
Une erreur fréquente consiste à choisir l’appareil selon sa capacité uniquement, sans vérifier ses dimensions physiques. La gamme Central-Elios comprend plusieurs formats de cabinets. Selon la capacité, les unités intérieures mesurent environ 17,52 à 24,49 po de largeur, 21,02 po de profondeur et 45 à 52,99 po de hauteur. Leur poids net varie approximativement de 105,6 à 162,9 lb.
Ces écarts de dimensions peuvent avoir une grande importance dans un sous-sol, un placard mécanique ou une salle technique étroite.
Le réfrigérant R454B et la sécurité intégrée
Le système installé utilise le R454B, un réfrigérant de nouvelle génération classé A2L. Cette classification signifie qu’il présente une faible inflammabilité et qu’il doit être manipulé avec des outils, des procédures et des mesures de sécurité adaptés.
Sur la façade de l’appareil, le pictogramme de sécurité indique clairement la présence d’un réfrigérant nécessitant des précautions particulières. Cette identification est importante pour les techniciens qui interviendront ultérieurement sur le système.
La gamme Central-Elios comprend un dispositif de détection de fuites. Selon le fabricant, le capteur surveille la présence éventuelle de réfrigérant. En cas de détection, le système peut arrêter le compresseur, maintenir la circulation d’air et générer une alerte de service.
Cette circulation d’air contrôlée contribue à disperser une éventuelle concentration de réfrigérant dans le cabinet et les conduits. Pour que ce dispositif fonctionne comme prévu, plusieurs conditions doivent être respectées :
- le capteur doit être correctement installé et raccordé;
- le câblage doit respecter le schéma du fabricant;
- les ouvertures du cabinet ne doivent pas être modifiées au hasard;
- les panneaux doivent demeurer correctement fermés;
- le débit d’air doit respecter les paramètres requis;
- les composantes compatibles doivent être utilisées ensemble.
Nous évitons également les substitutions improvisées. Un système au R454B doit être installé selon les instructions propres à la combinaison intérieure et extérieure retenue, et non selon les habitudes associées à un ancien appareil au R410A.
Les raccordements visibles dans la section inférieure
La partie inférieure de l’unité photographiée présente plusieurs points de raccordement. On distingue notamment des bouchons, des passages techniques et des composants associés au drainage ou au circuit intérieur.
Le positionnement de ces raccordements doit permettre une intervention sans devoir retirer toute la fournaise. Nous portons une attention particulière à leur orientation, car un raccord placé trop près d’une paroi devient difficile à serrer, à tester ou à remplacer.
Le drainage de la condensation
En mode climatisation, l’échangeur intérieur retire de l’humidité de l’air. Cette eau doit être recueillie puis évacuée par un drain correctement installé.
Un mauvais drainage peut provoquer :
- des fuites d’eau;
- une corrosion du cabinet;
- des dommages au plancher;
- une accumulation d’humidité;
- la formation de moisissures;
- un arrêt déclenché par un interrupteur de sécurité;
- une diminution de la capacité de déshumidification.
La documentation technique indique une capacité de suppression de l’humidité variant selon le modèle, d’environ 2,05 à 5,87 litres par heure dans les conditions de test prévues. Cela montre qu’un système central peut produire une quantité importante d’eau pendant les journées chaudes et humides.
Le drain doit donc présenter une pente adéquate et demeurer accessible pour le nettoyage. Selon la configuration, un siphon, un évent ou une pompe de condensat peut être nécessaire.
Les raccordements frigorifiques
Les conduites de réfrigérant relient l’échangeur intérieur au condenseur installé à l’extérieur. Pour la gamme Central-Elios, la documentation indique généralement des conduites de 3/8 po du côté liquide et de 3/4 po du côté gaz.
Ces dimensions doivent être validées selon le modèle exact. Nous vérifions également :
- la longueur totale des conduites;
- la différence de hauteur;
- l’état de l’isolation;
- la qualité des brasures;
- l’étanchéité du circuit;
- la charge de réfrigérant requise;
- la protection des conduites contre les frottements.
Pour une nouvelle installation au R454B, l’essai d’étanchéité et la mise sous vide doivent être effectués avec une grande rigueur. Une petite fuite peut réduire la performance, déclencher le système de sécurité et compromettre la durée de vie du compresseur.
La distribution d’air, un élément aussi important que la machine
Une fournaise électrique ELIOS ne peut pas offrir un confort uniforme si le réseau de conduits est trop restrictif ou mal équilibré.
Le ventilateur doit déplacer suffisamment d’air à travers l’échangeur et les conduits. Un débit trop faible peut entraîner :
- une température excessive autour des éléments électriques;
- une mauvaise distribution entre les pièces;
- une formation de glace en climatisation;
- un bruit d’air important;
- des cycles courts;
- une baisse de rendement;
- une usure prématurée du moteur.
À l’inverse, un débit trop élevé peut créer des courants d’air et un bruit désagréable aux grilles.
Lors de la mise en marche, nous vérifions notamment :
- la pression statique du réseau;
- la vitesse du ventilateur;
- la température de l’air de retour;
- la température de soufflage;
- le fonctionnement des éléments électriques;
- la réaction du thermostat;
- la qualité de la filtration;
- l’absence de vibrations anormales.
La technologie Inverter du système extérieur permet de moduler la production. Cette modulation doit être accompagnée d’une circulation d’air adaptée afin que la maison bénéficie réellement d’un fonctionnement plus stable.
L’alimentation électrique d’une fournaise centrale
L’unité intérieure et les éléments chauffants peuvent représenter une charge électrique importante. Le circuit doit donc être dimensionné selon les données du modèle et la puissance de chauffage auxiliaire installée.
Une inspection correcte comprend notamment :
- la tension disponible;
- le calibre des conducteurs;
- la capacité du panneau;
- le type de disjoncteur;
- la présence d’une mise à la terre;
- le serrage des bornes;
- la protection des câbles;
- la conformité des entrées électriques dans le cabinet.
La puissance électrique de l’élément chauffant est exprimée en kilowatts. À titre indicatif, un élément de 10 kW demande beaucoup plus de courant qu’un élément de 5 kW. La sélection influence donc directement le câblage, le disjoncteur et la capacité électrique requise.
Il est important de ne pas présumer qu’un ancien circuit convient automatiquement à la nouvelle fournaise. Même lorsque l’appareil est installé au même endroit, les exigences peuvent être différentes.
Les erreurs à éviter dans une salle mécanique restreinte
Cette installation à Venise-en-Québec permet de souligner plusieurs erreurs courantes.
Bloquer les panneaux de service
Une étagère, un chauffe-eau ou un mur ajouté trop près de l’unité peut empêcher l’accès aux composantes.
Négliger la filtration
Un filtre trop restrictif ou complètement obstrué réduit le débit d’air. Le filtre doit être du bon format et remplacé selon l’usage réel de la maison.
Installer un élément électrique sans vérifier le panneau
La puissance de chauffage auxiliaire doit être compatible avec l’entrée électrique de la résidence.
Fermer complètement le cabinet dans un espace improvisé
L’appareil doit conserver les dégagements exigés pour l’entretien et le fonctionnement sécuritaire.
Oublier le drain de condensation
Le drain doit être testé en mode climatisation, et non seulement observé visuellement.
Réutiliser un câblage de commande incompatible
Une thermopompe Inverter et un système au R454B peuvent nécessiter des commandes spécifiques. Les connexions doivent suivre le schéma du fabricant.
Choisir la capacité selon la superficie seulement
Le dimensionnement doit tenir compte des pertes de chaleur et du réseau de conduits, pas uniquement du nombre de pieds carrés.
Une installation intérieure pensée pour faciliter l’entretien et prolonger la durée de vie du système
L’accès frontal comme priorité
La photo montre que les principaux panneaux sont orientés vers l’espace de travail. Cette disposition est importante, car la majorité des interventions se fait par l’avant.
Pendant un entretien CVAC, le technicien peut devoir :
- ouvrir le compartiment électrique;
- inspecter le moteur;
- tester les éléments chauffants;
- nettoyer le bac de condensation;
- vérifier le capteur R454B;
- mesurer le débit d’air;
- contrôler les connexions;
- examiner l’échangeur intérieur.
Même si l’espace est limité sur les côtés, un accès frontal adéquat permet de réaliser les opérations essentielles sans déplacer l’appareil.
Les vérifications recommandées au propriétaire
Pour maintenir le bon fonctionnement de la fournaise électrique et de la thermopompe centrale, nous recommandons au propriétaire de :
- vérifier le filtre régulièrement;
- ne rien entreposer directement devant les panneaux;
- surveiller les traces d’eau près du cabinet;
- éviter de modifier les réglages techniques;
- garder les grilles de retour d’air dégagées;
- signaler rapidement toute alerte du thermostat;
- faire vérifier le système en cas de bruit inhabituel;
- prévoir un entretien professionnel périodique.
Le filtre mérite une attention particulière. Dans une maison occupée, sa durée de vie dépend de la présence d’animaux, des travaux de rénovation, de la poussière et du nombre d’heures de fonctionnement. Un filtre ne doit pas être remplacé uniquement selon une date fixe sans vérifier son état.
Rendement énergétique et admissibilité aux aides financières
La gamme Central-Elios présente des rendements atteignant jusqu’à 18,3 TRÉS2 en climatisation et jusqu’à 8,6 CPSC2 en région V en chauffage, selon la capacité. Les combinaisons indiquées dans la brochure sont reconnues ENERGY STAR 6.1 et ENERGY STAR climat froid.
Ces caractéristiques peuvent rendre certaines combinaisons pertinentes pour des programmes d’aide financière. L’admissibilité ne doit toutefois jamais être présumée à partir du nom ELIOS ou du réfrigérant R454B seulement.
Il faut confirmer :
- le numéro exact du modèle intérieur;
- le numéro exact du modèle extérieur;
- la combinaison certifiée;
- le numéro de référence énergétique applicable;
- la date d’achat et d’installation;
- le type de résidence;
- les critères du programme en vigueur.
Sur la photo, les étiquettes sont présentes, mais leur contenu détaillé n’est pas assez lisible pour confirmer la capacité précise ou le numéro exact du modèle. Il serait donc inapproprié d’attribuer un nombre de BTU ou un montant de subvention sans consulter les documents du projet.
Le résultat final à Venise-en-Québec
Cette installation de fournaise électrique ELIOS Central-Elios au R454B à Venise-en-Québec répondait à un enjeu clair : intégrer un nouvel appareil central dans un espace intérieur très restreint tout en conservant un accès fonctionnel à toutes les composantes importantes.
L’unité a été installée verticalement, avec les panneaux de service orientés vers l’avant. Les sections du cabinet sont correctement alignées et les raccordements inférieurs demeurent accessibles. La présence des étiquettes de sécurité liées au R454B rappelle aussi que les nouvelles générations de systèmes centraux demandent une formation et des méthodes adaptées.
Chez AirGreen, nous accordons autant d’importance à l’unité intérieure qu’au condenseur extérieur. Une thermopompe centrale peut présenter d’excellentes caractéristiques, mais sa performance réelle dépend du débit d’air, du chauffage auxiliaire, du drainage, des raccordements électriques et de l’accessibilité mécanique.
Nous appliquons cette rigueur dans nos projets de fournaises électriques et de thermopompes centrales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque bâtiment impose ses propres contraintes, qu’il s’agisse d’un petit local technique, d’un sous-sol aménagé ou d’un remplacement dans un réseau de conduits existant.
Une installation bien planifiée facilite l’entretien, protège les composantes et permet au système ELIOS de distribuer un confort uniforme dans toute la résidence, été comme hiver.
