Une installation extérieure compacte adaptée à une propriété où chaque détail de dégagement comptait
À Noyan, en Montérégie, notre équipe AirGreen a réalisé l’installation d’une thermopompe centrale ELIOS fonctionnant au réfrigérant R454B sur une propriété dont la configuration extérieure imposait plusieurs contraintes concrètes. L’espace disponible se trouvait entre deux sections du bâtiment, à proximité d’une descente pluviale, d’un avant-toit, d’un revêtement de vinyle et d’un mur de maçonnerie.
Ce type d’environnement demande beaucoup plus qu’une simple fixation de l’unité extérieure. Il faut sélectionner une position qui facilite la circulation de l’air, protège l’appareil contre l’accumulation de neige, limite les vibrations transmises à la structure et permet un accès raisonnable pour les futurs travaux d’entretien CVAC.

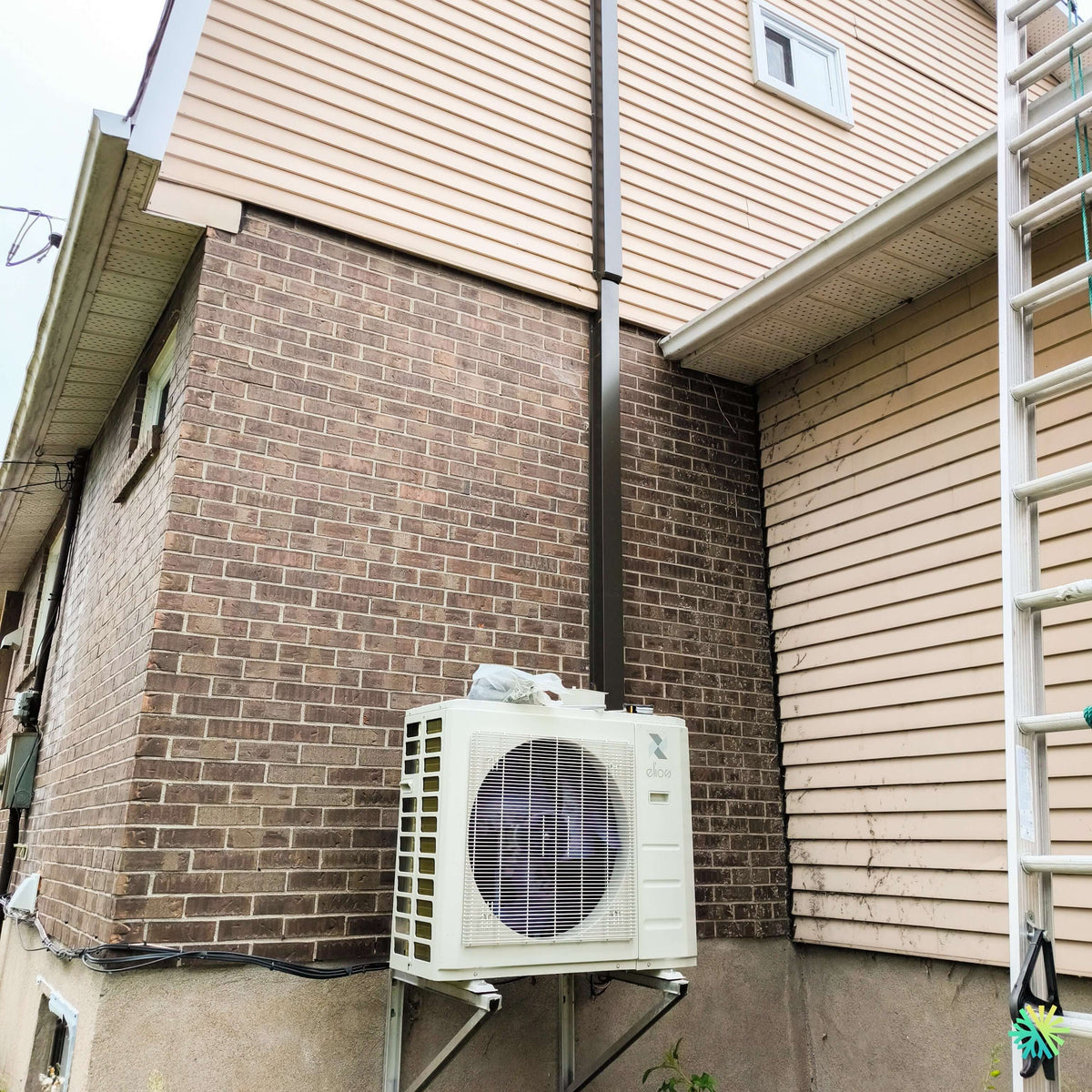

Sur la photo de cette installation, l’unité extérieure ELIOS est montée sur un support mural métallique, au-dessus du niveau du sol. Cette approche répond directement aux réalités climatiques de Noyan et de l’ensemble du Grand Montréal : neige poussée par le vent, glace, eau de fonte, feuilles mortes et humidité autour des fondations.
Pourquoi installer l’unité extérieure sur un support mural?
Le positionnement sur support mural n’est pas un choix purement esthétique. Dans ce projet, il permettait notamment de conserver l’appareil à bonne hauteur tout en utilisant efficacement une zone étroite située contre la maçonnerie.
Une installation surélevée peut offrir plusieurs avantages :
- réduction du risque que la neige bloque la prise ou l’évacuation d’air;
- protection contre les accumulations d’eau près des fondations;
- dégagement plus facile sous l’appareil;
- diminution du contact avec la terre, les herbes et les débris;
- utilisation optimale d’un terrain où l’espace au sol est limité;
- accès plus pratique aux raccordements frigorifiques et électriques.
Le choix du support doit cependant tenir compte du poids réel de l’équipement, de la composition du mur et des vibrations produites pendant le fonctionnement. Une thermopompe centrale ne doit jamais être installée sur une fixation improvisée ou sous-dimensionnée. Les ancrages, les bras métalliques et les points d’appui doivent former un ensemble stable capable de résister aux cycles de démarrage, aux vents et aux conditions hivernales.
Une fixation réalisée sur une section de maçonnerie
Dans cette installation à Noyan, le mur de brique constituait une surface plus appropriée que le revêtement de vinyle voisin pour recevoir le support. La maçonnerie permet une fixation rigide lorsqu’elle est évaluée et percée correctement.
Nos techniciens doivent notamment éviter :
- les joints de mortier fragilisés;
- les briques fissurées ou détériorées;
- les zones trop proches d’une arête;
- les ancrages susceptibles d’endommager l’enveloppe du bâtiment;
- une position qui transmettrait inutilement les vibrations vers une pièce sensible.
Le support visible sous l’appareil comprend deux bras renforcés par des sections diagonales. Cette géométrie répartit la charge contre le mur et maintient l’unité à distance de la maçonnerie. L’espace derrière l’équipement est essentiel pour permettre à l’air de circuler et pour donner accès aux composants lors d’une inspection ou d’une réparation.
Un emplacement étroit entre plusieurs éléments du bâtiment
La zone retenue se situe à proximité d’une descente pluviale verticale, de deux volumes de bâtiment et de différents débords de toiture. Ces éléments devaient être considérés avant même le début du perçage.
Une descente pluviale peut paraître anodine, mais elle transporte une quantité importante d’eau pendant les fortes pluies et lors de la fonte des neiges. L’unité extérieure doit être positionnée de manière à ne pas recevoir directement cette eau. Une fuite ou un débordement provenant de la gouttière pourrait entraîner la formation de glace sur ou autour de la thermopompe.
Les débords de toiture méritent la même attention. Ils peuvent protéger partiellement l’appareil, mais ils peuvent aussi concentrer l’écoulement d’eau à un endroit précis. En hiver, des glaçons ou des plaques de neige peuvent également tomber du toit. Nous évaluons donc le comportement probable de l’eau et de la neige, et non seulement l’espace libre visible le jour de l’installation.
Une ventilation extérieure qui ne doit pas être négligée
L’unité extérieure d’une thermopompe échange de la chaleur avec l’air ambiant. Sa performance dépend donc d’une circulation d’air adéquate autour de l’échangeur et devant le ventilateur.
Même lorsqu’un appareil semble physiquement entrer dans un espace, cela ne signifie pas automatiquement que cet espace convient. Une unité placée trop près d’un mur latéral, d’une clôture, d’un soffite ou d’un autre équipement peut aspirer une partie de l’air qu’elle vient de rejeter. Ce phénomène de recirculation peut réduire le rendement, prolonger les cycles de fonctionnement et compliquer le dégivrage en hiver.
Dans ce projet, la façade ventilée de l’unité demeure complètement dégagée. Le ventilateur peut évacuer l’air directement vers l’espace ouvert, sans obstacle immédiat placé devant la grille.
Nous respectons toujours les dégagements prescrits par le fabricant pour le modèle installé. Ces distances peuvent varier d’une série à l’autre; elles ne doivent donc pas être déterminées à partir d’une règle générale ou de l’apparence de l’appareil.
Le réfrigérant R454B : une nouvelle génération d’équipements CVAC
La mention R454B désigne le réfrigérant utilisé par le système et non, à elle seule, la capacité de la thermopompe. Cette distinction est importante pour les propriétaires qui comparent plusieurs soumissions.
Le R454B est employé dans une nouvelle génération de thermopompes et de climatiseurs afin de réduire l’impact climatique associé aux réfrigérants. Son utilisation entraîne également des exigences précises en matière de manutention, d’outillage, d’installation et de mise en service.
Le R454B appartient à la catégorie des réfrigérants légèrement inflammables, couramment désignée A2L. Cela ne signifie pas qu’un appareil correctement installé présente un danger particulier pour l’occupant. Cela signifie plutôt que les techniciens doivent respecter les procédures adaptées à ce réfrigérant :
- utiliser des instruments compatibles;
- contrôler soigneusement l’étanchéité des raccords;
- effectuer une évacuation rigoureuse du circuit;
- respecter les limites de charge et les exigences du fabricant;
- maintenir une zone de travail sécuritaire;
- suivre les méthodes prescrites pour la récupération et la mise en service.
Chez AirGreen, nous considérons le changement de réfrigérant comme une évolution technique qui demande de la formation, de la précision et une compréhension complète de l’équipement. Il ne suffit pas de raccorder une nouvelle machine avec les mêmes habitudes que celles utilisées sur d’anciens systèmes.
Une thermopompe centrale ne se limite pas à l’unité visible à l’extérieur
La photographie montre principalement le module extérieur ELIOS, mais une installation de thermopompe centrale comprend plusieurs éléments qui travaillent ensemble.
Selon la configuration du bâtiment, le système intérieur peut comprendre un appareil de traitement d’air, un serpentin, une fournaise compatible, un ventilateur central, un thermostat et un réseau de conduits. Le résultat final dépend de l’équilibre entre tous ces composants.
Avant l’installation, nous devons vérifier ou déterminer :
- la capacité de chauffage et de climatisation requise;
- l’état des conduits existants;
- le débit d’air disponible;
- la puissance électrique du bâtiment;
- la compatibilité entre les composants intérieurs et extérieurs;
- la dimension des conduites frigorifiques;
- la stratégie de chauffage auxiliaire;
- l’emplacement du thermostat;
- l’évacuation des condensats en mode climatisation.
Une unité extérieure de qualité ne peut pas compenser un réseau de conduits trop restrictif, un filtre sous-dimensionné ou un ventilateur mal configuré. C’est pourquoi nous abordons chaque installation CVAC comme un système complet plutôt que comme le simple remplacement d’une boîte extérieure.
La capacité en BTU doit être calculée, et non devinée
La capacité exacte de cette unité n’est pas lisible sur la photographie. Nous évitons donc d’attribuer arbitrairement une puissance de 24 000, 30 000, 36 000 ou 48 000 BTU à partir de ses dimensions extérieures.
Deux appareils d’apparence semblable peuvent offrir des capacités et des caractéristiques très différentes. Le dimensionnement doit reposer sur les besoins thermiques de la propriété et sur les données techniques exactes de la combinaison installée.
Parmi les facteurs qui influencent le calcul figurent :
- la superficie chauffée;
- le niveau d’isolation;
- l’étanchéité du bâtiment;
- la quantité et la qualité des fenêtres;
- l’orientation de la propriété;
- la hauteur des plafonds;
- la configuration des étages;
- les pertes de chaleur du sous-sol;
- l’exposition au vent;
- la température extérieure de calcul de la région.
Une thermopompe trop petite peut fonctionner continuellement sans maintenir la température désirée pendant les périodes très froides. Une machine surdimensionnée peut produire des cycles trop courts, un contrôle moins stable de l’humidité et une distribution d’air moins uniforme.
À Noyan, comme à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud, le dimensionnement doit considérer les conditions hivernales québécoises et non seulement les besoins de climatisation estivale.
L’importance de la tuyauterie frigorifique
Les conduites entre l’unité extérieure et le système intérieur transportent le réfrigérant. Leur diamètre, leur longueur, leur isolation et leur étanchéité influencent directement le fonctionnement de la thermopompe.
Durant une installation, nous portons une attention particulière aux points suivants :
- utilisation des diamètres exigés par le fabricant;
- protection de l’isolant contre les intempéries;
- formation propre et régulière des courbes;
- prévention des frottements contre la maçonnerie;
- raccords évasés ou brasés réalisés selon la conception du système;
- essai d’étanchéité;
- tirage au vide avant la mise en service;
- ajout de réfrigérant uniquement lorsqu’il est requis par la longueur totale.
Sur cette propriété, les raccordements ont été organisés derrière et sous l’appareil afin de réduire leur exposition et de conserver un résultat visuellement ordonné. Une installation propre facilite aussi les inspections futures : un technicien peut suivre le parcours des conduites sans devoir démanteler une accumulation de câbles ou de matériaux mal fixés.
La gestion des vibrations et du bruit
Le bruit d’une thermopompe ne dépend pas seulement de la valeur en décibels publiée par le fabricant. La façon dont l’appareil est installé peut amplifier ou atténuer les vibrations.
Sur un support mural, nous devons particulièrement surveiller la transmission mécanique vers la structure. Les fixations doivent être solides, mais l’appareil doit aussi être posé correctement sur ses points d’appui. Des éléments antivibrations peuvent être employés selon la configuration et les prescriptions applicables.
Nous vérifions également que :
- le châssis ne touche pas directement le mur;
- aucune conduite ne vibre contre la brique;
- les panneaux de l’appareil sont bien fermés;
- le support est de niveau;
- les raccordements ne subissent pas de tension;
- la descente pluviale voisine ne peut pas heurter l’unité.
Ces détails sont particulièrement importants lorsqu’une chambre ou un espace de vie se trouve de l’autre côté du mur.
La mise en service : l’étape qui confirme la qualité de l’installation
Une fois les travaux mécaniques et électriques terminés, la mise en service permet de vérifier le comportement réel du système.
Selon l’équipement, nos vérifications peuvent comprendre :
- la confirmation de la tension électrique;
- l’inspection des protections et du câblage;
- le démarrage en chauffage et en climatisation;
- la vérification du ventilateur intérieur;
- la mesure des températures d’alimentation et de retour;
- la confirmation du drainage des condensats;
- l’observation des pressions et paramètres prescrits;
- le contrôle des vibrations;
- l’essai des commandes et du thermostat;
- l’explication du fonctionnement au propriétaire.
Cette étape permet de repérer une anomalie avant qu’elle ne se transforme en appel de service. Elle confirme aussi que les composants intérieurs et extérieurs communiquent correctement.
Ce projet de Noyan illustre notre méthode d’installation sur mesure
Un résultat discret malgré une architecture complexe
L’unité ELIOS a été intégrée à un espace extérieur où se rencontrent brique, fondation, revêtement de vinyle, toiture et drainage pluvial. Malgré cette géométrie irrégulière, le résultat demeure compact et fonctionnel.
La position choisie permet :
- de garder le ventilateur extérieur dégagé;
- de surélever l’unité;
- d’utiliser une surface de fixation robuste;
- de maintenir les raccordements regroupés;
- de préserver l’espace de circulation autour du bâtiment;
- d’éviter de placer l’appareil directement sur le terrain.
Ce type de projet montre pourquoi une visite, des mesures précises et une analyse de l’enveloppe du bâtiment restent essentielles. Le meilleur emplacement n’est pas toujours le plus évident au premier regard.
Les erreurs à éviter lors d’une installation semblable
Pour une thermopompe centrale installée dans une zone étroite, plusieurs erreurs peuvent réduire la durée de vie ou les performances du système.
Installer l’appareil trop près d’un obstacle
Un dégagement insuffisant nuit à l’échange thermique et complique l’entretien. Il faut vérifier les distances propres au modèle ELIOS sélectionné.
Négliger la chute de neige ou l’écoulement du toit
Une unité placée sous une zone de déversement peut recevoir de l’eau, de la glace ou une charge de neige importante.
Fixer le support uniquement dans un revêtement décoratif
Le vinyle, l’aluminium ou certains parements ne constituent pas nécessairement une structure porteuse. Les ancrages doivent rejoindre un support approprié.
Deviner la capacité à partir de l’ancien équipement
Le remplacement d’une vieille thermopompe par une nouvelle machine de puissance identique n’est pas toujours la meilleure solution. Les besoins du bâtiment peuvent avoir changé, et l’ancien système pouvait déjà être mal dimensionné.
Réutiliser automatiquement les conduites existantes
Les diamètres, l’état de l’isolation, la propreté interne et la compatibilité avec le nouveau réfrigérant doivent être vérifiés. Le fait qu’une conduite soit déjà présente ne garantit pas qu’elle convient au nouvel appareil R454B.
Oublier l’accès pour le service
Les panneaux, valves et composants électriques doivent demeurer accessibles. Une installation serrée contre plusieurs murs peut rendre une simple réparation inutilement complexe.
Entretien recommandé après l’installation
Pour préserver le rendement d’une thermopompe centrale ELIOS, le propriétaire devrait inspecter régulièrement l’environnement de l’unité extérieure.
Il est conseillé de :
- dégager la neige sans frapper l’appareil;
- retirer les feuilles et végétaux autour de l’échangeur;
- surveiller les accumulations de glace anormales;
- vérifier que la gouttière et la descente pluviale ne fuient pas;
- remplacer ou nettoyer le filtre intérieur selon les recommandations;
- ne jamais couvrir complètement l’unité pendant l’hiver;
- planifier une inspection lorsque le système produit un bruit inhabituel ou maintient difficilement la température.
Une légère formation de givre est normale en mode chauffage. La thermopompe effectue périodiquement un cycle de dégivrage. En revanche, une couche de glace persistante qui bloque l’échangeur mérite une vérification professionnelle.
Subventions et admissibilité : toujours vérifier la combinaison exacte
Certaines thermopompes peuvent être admissibles à des aides financières, notamment lorsqu’elles respectent les critères d’un programme en vigueur. L’admissibilité ne peut toutefois pas être confirmée uniquement avec la marque ELIOS ou la mention R454B.
Il faut généralement vérifier la combinaison complète des numéros de modèles intérieur et extérieur, la référence de certification applicable, la capacité reconnue et les conditions du programme au moment de l’achat.
Nous recommandons donc de ne jamais baser une décision financière sur une estimation verbale générale. Les documents de soumission et de facturation doivent identifier clairement l’équipement proposé.
AirGreen au service de Noyan et du Grand Montréal
Cette installation de thermopompe centrale ELIOS R454B à Noyan reflète notre approche : examiner l’emplacement réel, anticiper les contraintes hivernales, protéger la circulation d’air et réaliser une mise en service complète.
Nous effectuons des installations et remplacements de systèmes CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans plusieurs municipalités de la Montérégie. Chaque bâtiment présente une combinaison différente de conduits, de capacité électrique, d’isolation et de contraintes architecturales.
Notre travail consiste à choisir et à installer un système cohérent avec ces réalités, plutôt que d’appliquer une solution identique à toutes les propriétés.
