Remplacement d’un ancien système de chauffage dans une salle mécanique étroite à Beloeil
À Beloeil, sur la Rive-Sud de Montréal, nous avons réalisé une installation centrale qui demandait beaucoup plus qu’un simple remplacement d’équipement. Le projet consistait à intégrer une nouvelle fournaise électrique ELIOS compatible avec une thermopompe au réfrigérant R454B dans une salle mécanique de sous-sol déjà occupée par un ancien appareil de chauffage, un chauffe-eau, plusieurs conduites, du câblage et un réseau de conduits fabriqué sur mesure au fil des années.

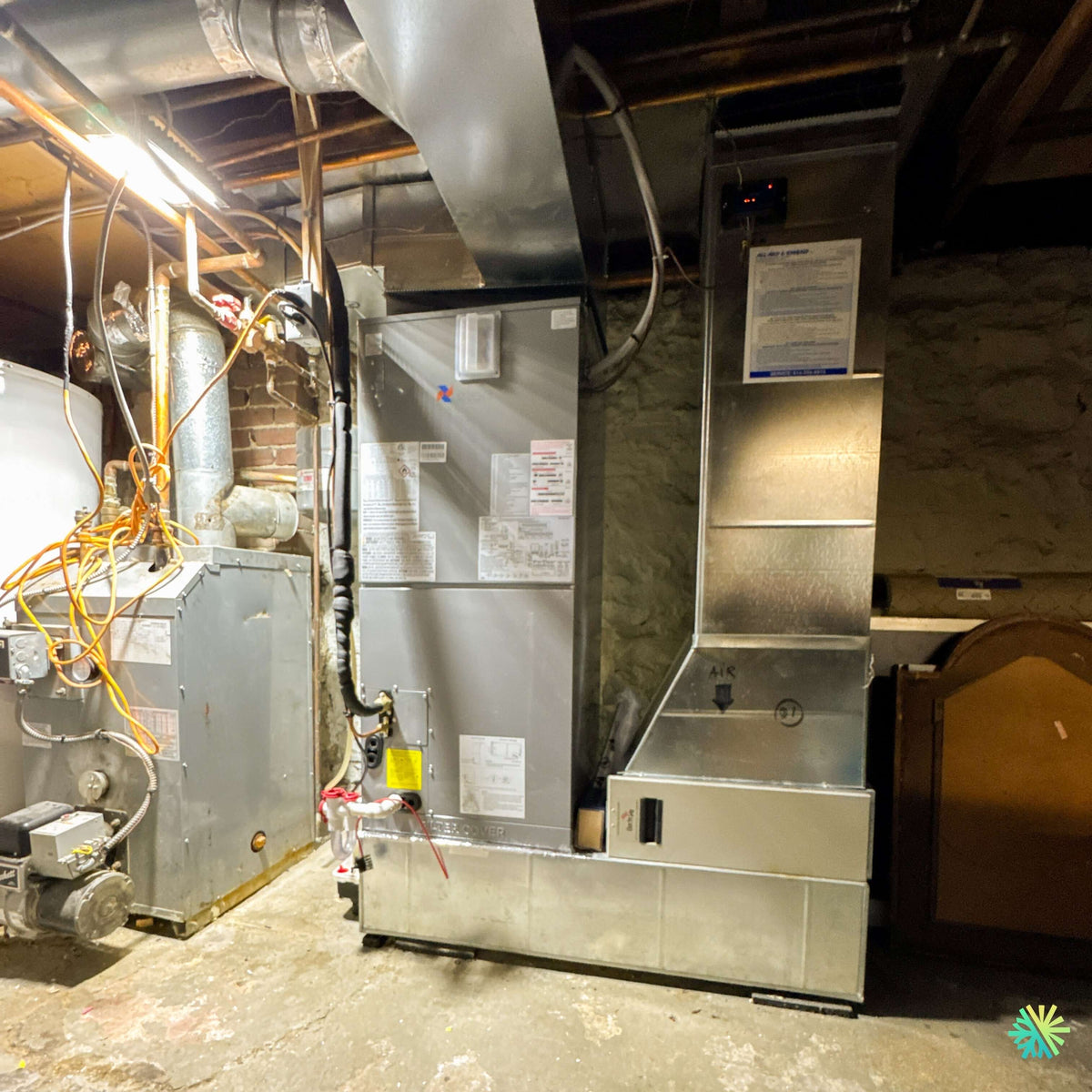

La photographie du chantier montre clairement le principal défi : l’espace disponible était limité, tandis que la nouvelle unité devait être raccordée proprement au système de distribution d’air de la maison. Dans une installation de ce type, quelques centimètres peuvent modifier complètement la stratégie de travail. Il faut maintenir les dégagements nécessaires pour le service, respecter le sens de circulation de l’air, conserver l’accès aux panneaux électriques et adapter les conduits sans créer de restrictions inutiles.
Notre équipe AirGreen a donc installé la fournaise électrique ELIOS verticalement sur une base métallique conçue pour s’intégrer au retour d’air. Un nouveau plénum de soufflage a été fabriqué au-dessus de l’unité afin de rejoindre le réseau existant. À droite, un caisson de retour avec compartiment de filtration permet à l’air de revenir vers l’appareil avant d’être chauffé ou climatisé.
Le résultat est une installation centrale compacte, accessible et adaptée à la configuration réelle du bâtiment.
Une salle mécanique existante qui imposait ses propres contraintes
Les sous-sols de maisons plus anciennes à Beloeil, Saint-Hilaire, McMasterville et dans plusieurs secteurs de la Rive-Sud présentent souvent une situation similaire : les équipements mécaniques ont été ajoutés ou modifiés à différentes périodes.
On retrouve alors fréquemment :
- des conduits de dimensions variées;
- des transitions métalliques fabriquées pour un ancien appareil;
- une hauteur sous plafond réduite;
- des solives apparentes;
- des conduites d’eau ou de chauffage très proches;
- plusieurs circuits électriques dans le même secteur;
- une ancienne fournaise au mazout ou au gaz;
- un espace de travail restreint autour de l’équipement.
Sur ce chantier, l’ancien appareil est encore visible à gauche de la nouvelle installation. Cette proximité exigeait une planification rigoureuse. Nous devions positionner la nouvelle fournaise de façon à ne pas bloquer les accès nécessaires et à permettre le démontage, l’entretien ou le retrait des composantes existantes selon la séquence prévue au projet.
Une installation CVAC centrale ne doit jamais être dessinée uniquement sur papier sans tenir compte du chantier. Les mesures prises sur place, l’emplacement des conduits, la hauteur réelle des solives et le cheminement du câblage déterminent la qualité du résultat final.
Pourquoi choisir une fournaise électrique ELIOS?
Une fournaise électrique constitue la composante intérieure d’un système central. Son ventilateur pousse l’air dans les conduits de la résidence, tandis que ses éléments électriques peuvent produire de la chaleur lorsque la thermopompe ne suffit pas à répondre à la demande ou lorsqu’un chauffage d’appoint est nécessaire.
Dans une configuration avec thermopompe centrale, l’équipement ELIOS peut donc remplir plusieurs fonctions :
- distribuer l’air climatisé pendant l’été;
- faire circuler l’air chauffé par la thermopompe en hiver;
- fournir un chauffage électrique auxiliaire;
- maintenir la circulation de l’air dans les différentes pièces;
- permettre l’utilisation d’un filtre central;
- assurer une transition contrôlée entre la thermopompe et les éléments électriques.
Le terme R454B désigne principalement le réfrigérant utilisé par la thermopompe et le circuit frigorifique associé. La fournaise électrique intérieure doit être conçue et approuvée pour fonctionner avec les composantes compatibles du système.
Dans un projet central, il ne suffit pas de choisir une unité extérieure et une fournaise qui semblent avoir une capacité comparable. Les appareils doivent former une combinaison reconnue par le fabricant. La compatibilité des composantes influence le rendement, les contrôles, les débits d’air et l’admissibilité éventuelle à certains programmes d’aide financière.
Le R454B et les nouvelles pratiques d’installation CVAC
Le R454B est utilisé dans une nouvelle génération de thermopompes et de systèmes centraux. Il présente un potentiel de réchauffement planétaire inférieur à celui de plusieurs réfrigérants employés auparavant.
Il appartient toutefois à la catégorie A2L, soit celle des réfrigérants légèrement inflammables. Cette classification entraîne des exigences particulières pour les fabricants et les installateurs.
Pour le propriétaire, l’utilisation du R454B ne modifie pas le fonctionnement quotidien du système. Il règle son thermostat comme avec une autre thermopompe centrale. Les différences concernent principalement la conception de l’équipement et les procédures techniques appliquées lors de l’installation ou du service.
Nos techniciens doivent notamment porter une attention particulière à :
- la compatibilité des outils;
- la ventilation de la zone de travail;
- la propreté des conduites frigorifiques;
- la méthode de brasage lorsqu’elle est requise;
- la détection de fuite;
- l’évacuation du circuit;
- la charge de réfrigérant;
- l’identification de l’appareil;
- les instructions propres au fabricant.
Les composantes intérieures compatibles peuvent également comprendre des dispositifs de sécurité ou de détection prévus par la conception du système. Ces éléments ne doivent jamais être contournés ou retirés.
Une adaptation complète des conduits métalliques
L’un des aspects les plus visibles de cette installation à Beloeil est le travail de tôlerie. La nouvelle fournaise ne correspondait pas exactement aux dimensions de l’ancien système. Nous avons donc dû fabriquer plusieurs sections afin de raccorder correctement l’appareil au réseau existant.
Le plénum de soufflage supérieur
Au-dessus de la fournaise ELIOS se trouve une transition métallique qui rejoint le conduit principal du bâtiment. Cette pièce doit distribuer l’air sans provoquer de turbulence excessive.
Une transition trop abrupte peut augmenter la résistance au passage de l’air. Cela peut entraîner :
- davantage de bruit;
- une baisse du débit dans certaines pièces;
- une pression statique élevée;
- une consommation électrique supérieure du ventilateur;
- une performance réduite de la thermopompe;
- une sollicitation inutile du moteur de ventilation.
La forme du raccord doit donc être pensée selon la largeur de l’appareil, la position du conduit existant et l’espace disponible sous les solives.
Sur ce projet, la transition verticale a été fabriquée pour rejoindre le réseau supérieur tout en conservant un accès raisonnable à la partie avant de l’unité.
Le retour d’air latéral
À droite de la fournaise, nous avons installé un caisson de retour d’air muni d’un compartiment accessible. Cette section ramène l’air de la maison vers la fournaise.
Le retour d’air est souvent sous-estimé lors d’un remplacement de système. Pourtant, une thermopompe centrale ne peut pas fournir le débit prévu si elle ne reçoit pas suffisamment d’air.
Un retour trop petit ou trop restrictif peut causer :
- un sifflement aux grilles;
- une différence importante de température à travers l’unité;
- des cycles de dégivrage moins efficaces;
- un fonctionnement irrégulier;
- une surchauffe des éléments électriques;
- une réduction du confort dans les pièces éloignées.
La nouvelle section de retour permet également d’intégrer un filtre central. Le panneau frontal demeure accessible, ce qui facilite son remplacement régulier.
La base inférieure de l’appareil
La fournaise repose sur une base métallique servant à canaliser l’air vers l’entrée inférieure de l’unité. Cette base contribue aussi à positionner l’appareil à la bonne hauteur pour le raccordement des conduits.
L’ensemble a été installé sur le plancher de béton du sous-sol. Avant la mise en service, nous vérifions que l’appareil est stable, de niveau et correctement supporté. Une unité mal nivelée peut transmettre des vibrations ou compliquer le drainage des composantes associées.
L’importance du débit d’air dans une thermopompe centrale
Le débit d’air est un élément déterminant pour le fonctionnement d’un système central ELIOS. Une capacité en BTU inscrite sur une fiche technique ne garantit pas à elle seule que cette capacité sera réellement distribuée dans la résidence.
Le ventilateur doit être configuré selon :
- la capacité de la thermopompe;
- les dimensions du réseau de conduits;
- la pression statique;
- le nombre de registres;
- la taille des retours d’air;
- le type de filtre;
- le mode de fonctionnement.
Un débit insuffisant peut provoquer une température trop basse ou trop élevée au niveau de l’échangeur intérieur. Un débit excessif peut augmenter le bruit et diminuer la déshumidification en climatisation.
Lors de la mise en service, nous ne nous contentons donc pas de vérifier si l’air sort des grilles. Nous analysons le comportement général du système et ajustons les paramètres selon les possibilités offertes par la fournaise et les contrôles installés.
Chauffage principal, chauffage d’appoint et éléments électriques
Une fournaise électrique centrale comprend généralement un ensemble d’éléments chauffants dont la capacité doit être choisie en fonction du bâtiment et de l’alimentation électrique disponible.
La puissance des éléments ne doit pas être déterminée au hasard. Une capacité trop faible pourrait ne pas répondre aux besoins lors des grands froids. Une capacité trop importante peut exiger des modifications majeures au panneau électrique et au câblage.
Avant l’installation, nous devons notamment considérer :
- la charge de chauffage calculée;
- la capacité de la thermopompe à basse température;
- la puissance disponible au panneau;
- le calibre des conducteurs;
- les disjoncteurs requis;
- la stratégie de contrôle du thermostat;
- les autres appareils électriques de la résidence.
La thermopompe devrait normalement fournir une grande partie du chauffage lorsque les conditions le permettent. Les éléments électriques interviennent en appoint, lors d’une demande importante ou selon la logique de contrôle configurée.
Une mauvaise programmation du thermostat peut activer les éléments électriques plus souvent que nécessaire. Cela augmente la consommation sans nécessairement améliorer le confort. La mise en service doit donc inclure une vérification des stages de chauffage et des paramètres du thermostat.
Une installation pensée pour l’entretien futur
La qualité d’un projet ne se mesure pas seulement le jour de l’installation. Le technicien qui effectuera un entretien CVAC ou une réparation doit pouvoir accéder aux composantes sans démonter inutilement la moitié du réseau.
Sur cette installation, les panneaux frontaux de la fournaise demeurent accessibles. Le filtre peut être retiré par le caisson latéral, et le module de contrôle situé au-dessus de l’appareil peut être inspecté.
Nous portons attention à plusieurs accès essentiels :
- panneau du ventilateur;
- compartiment électrique;
- éléments chauffants;
- filtre;
- drain de condensation;
- raccords frigorifiques;
- contrôles et câblage;
- plaque signalétique.
Laisser un espace fonctionnel autour d’un appareil peut sembler difficile dans un sous-sol encombré, mais cette décision réduit considérablement le temps de service futur.
Ce que ce projet à Beloeil enseigne aux propriétaires qui remplacent leur chauffage central
Ne pas comparer les soumissions uniquement selon la marque
Deux entrepreneurs peuvent proposer une fournaise similaire, mais prévoir des travaux de conduits très différents.
Une soumission complète devrait préciser, selon le projet :
- la fournaise ou le système de traitement d’air;
- la thermopompe extérieure;
- les éléments électriques;
- le thermostat;
- les modifications de conduits;
- le filtre;
- le drain;
- les travaux électriques;
- le retrait de l’ancien équipement;
- la mise en service;
- les garanties applicables.
Un prix inférieur peut parfois exclure une transition de conduit, une correction du retour d’air ou un travail électrique nécessaire. Ces coûts apparaissent alors une fois le chantier commencé.
Faire évaluer le réseau de conduits avant le remplacement
Une nouvelle thermopompe centrale ne corrigera pas automatiquement les défauts d’un ancien réseau.
Avant de sélectionner l’équipement, il est utile de vérifier :
- si certaines pièces reçoivent peu d’air;
- si les retours sont suffisamment grands;
- si les conduits sont écrasés ou débranchés;
- si le filtre est trop restrictif;
- si des fuites d’air sont visibles;
- si le réseau produit des bruits importants;
- si des registres ont été condamnés.
À Beloeil, comme à Montréal, Laval, Longueuil, sur la Rive Nord ou ailleurs sur la Rive Sud, les maisons d’un même quartier peuvent avoir des réseaux très différents. La superficie seule ne permet pas de sélectionner correctement une fournaise centrale.
Prévoir les exigences électriques avant l’arrivée des techniciens
Une fournaise électrique peut nécessiter une alimentation importante. Le panneau électrique doit être inspecté avant de confirmer la capacité des éléments chauffants.
Les erreurs fréquentes comprennent :
- supposer qu’un ancien circuit peut être réutilisé sans vérification;
- choisir les éléments électriques uniquement selon la superficie;
- oublier l’espace nécessaire pour de nouveaux disjoncteurs;
- négliger la capacité totale du service électrique;
- prévoir le panneau ou le câblage après l’installation mécanique.
Une coordination entre les travaux mécaniques et électriques évite les délais et les modifications improvisées.
Vérifier l’admissibilité aux subventions selon la combinaison exacte
Les programmes d’aide financière ne se basent pas uniquement sur le nom de la marque. L’admissibilité dépend généralement de la combinaison exacte entre l’unité extérieure et l’unité intérieure, de la capacité reconnue, du rendement certifié et des règles en vigueur au moment du projet.
Une fournaise électrique ELIOS installée seule ne donne pas automatiquement droit à une subvention. Lorsqu’elle est combinée à une thermopompe admissible, il faut vérifier les numéros de modèles complets et la référence de certification correspondante.
Nous recommandons de valider ces renseignements avant l’achat plutôt que de présumer qu’une gamme entière est admissible.
Remplacer le filtre selon les conditions réelles de la maison
Le filtre visible dans le caisson de retour protège la fournaise, l’échangeur et le ventilateur. Sa fréquence de remplacement dépend de plusieurs facteurs :
- présence d’animaux;
- travaux de rénovation;
- nombre d’occupants;
- utilisation continue du ventilateur;
- niveau de poussière;
- type et épaisseur du filtre;
- saison de chauffage ou de climatisation.
Un filtre très performant, mais trop restrictif pour le système, peut réduire le débit d’air. Il faut donc respecter les caractéristiques recommandées pour l’équipement et le réseau.
Une conversion centrale réalisée avec méthode par AirGreen
Cette installation de fournaise électrique ELIOS R454B à Beloeil représente bien notre façon d’aborder les remplacements de systèmes centraux.
Nous avons intégré un équipement neuf dans une salle mécanique existante sans ignorer les contraintes du bâtiment. Le projet a nécessité une coordination entre la fournaise, les conduits, le retour d’air, la filtration, les contrôles et les composantes frigorifiques.
Les éléments les plus importants de cette réalisation sont visibles dans les détails :
- une unité installée verticalement et solidement;
- un plénum supérieur adapté au conduit existant;
- un retour d’air latéral fabriqué sur mesure;
- un compartiment de filtre accessible;
- des raccordements regroupés;
- des panneaux de service dégagés;
- une intégration compacte malgré l’espace limité.
Chez AirGreen, nous réalisons ce type de projet de chauffage central et de climatisation centrale dans le Grand Montréal, notamment à Beloeil, Longueuil, Boucherville, Saint-Bruno-de-Montarville, Saint-Basile-le-Grand, Mont-Saint-Hilaire, Laval, Montréal, ainsi que sur la Rive Nord et la Rive Sud.
Une fournaise électrique centrale représente un investissement à long terme. Son rendement et sa fiabilité dépendent autant de la sélection de l’équipement que de la qualité des conduits, des raccordements, du débit d’air et de la mise en service.
Dans ce projet, chaque élément a été adapté à la salle mécanique plutôt que forcé dans une configuration standard. C’est précisément cette attention portée aux contraintes réelles du bâtiment qui permet d’obtenir une installation propre, fonctionnelle et prête à assurer le confort de la résidence pendant les saisons de chauffage et de climatisation.
