Installation d’une fournaise électrique MIDEA EVOX G3 à Pointe-Calumet, sur la Rive Nord de Montréal

À Pointe-Calumet, une installation verticale millimétrée où la modularité de la MIDEA EVOX G3 a permis de travailler dans un espace particulièrement restreint

Cette installation de fournaise électrique MIDEA EVOX G3 à Pointe-Calumet illustre parfaitement une réalité que les fiches techniques montrent rarement : dans une maison existante, choisir un bon appareil n’est que la première partie du travail. Encore faut-il réussir à l’intégrer proprement dans l’espace disponible, le raccorder au réseau de conduits existant et conserver un accès raisonnable pour le futur entretien CVAC.

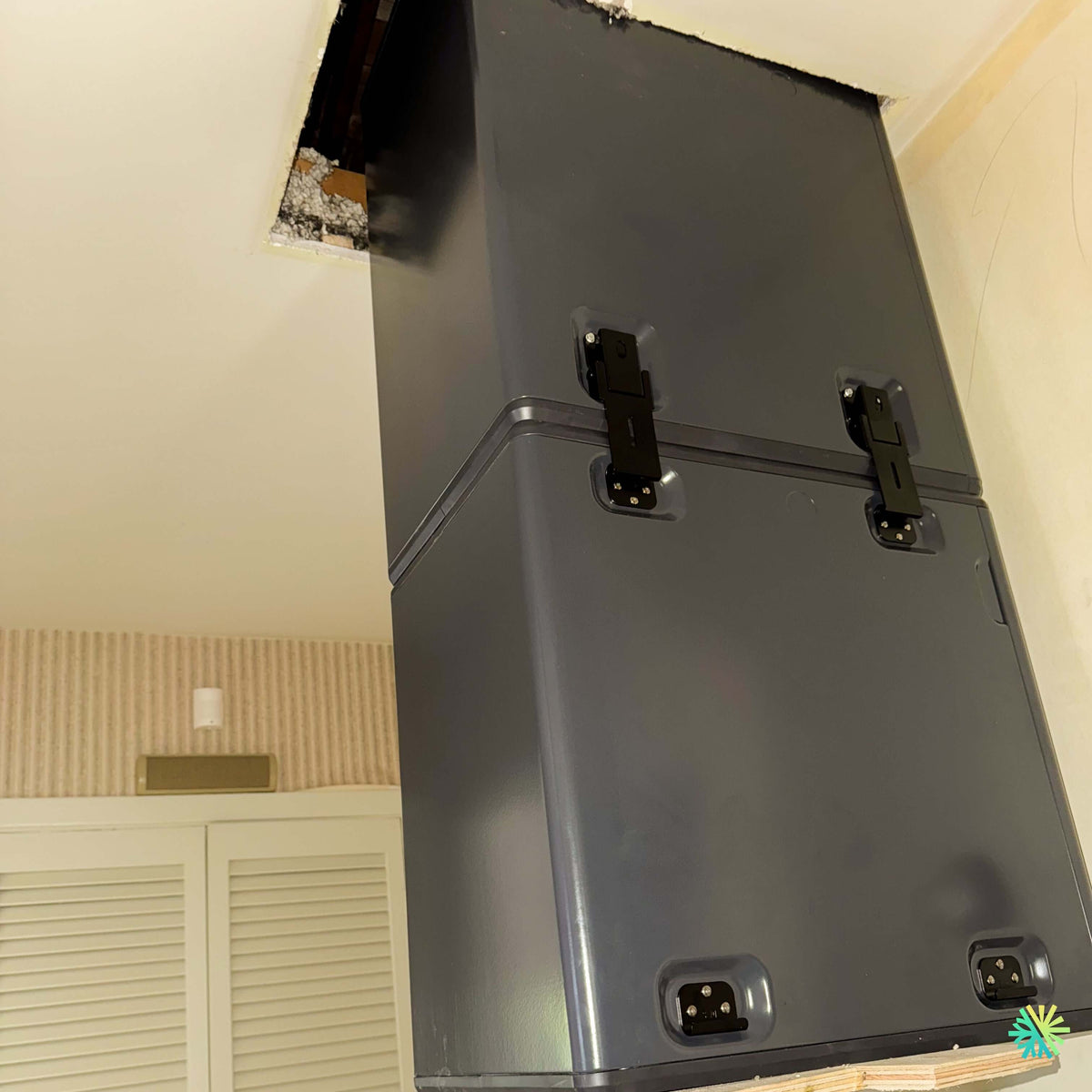

La photographie de notre chantier AirGreen est particulièrement révélatrice. La MIDEA EVOX G3 est installée verticalement dans un espace très étroit, pratiquement encadrée par les murs. Au-dessus, un important plénum métallique prolonge l’appareil jusque dans l’ouverture du plafond afin de rejoindre le réseau de distribution d’air existant. Sur la façade, les grands mécanismes noirs de verrouillage entre les différentes sections du cabinet permettent immédiatement de reconnaître l’une des particularités les plus utiles de cette génération EVOX : sa construction modulaire.

Le cabinet repose sur une base préparée pour l’installation, tandis que sa hauteur exploite presque entièrement le volume disponible jusqu’au plafond. Dans un projet comme celui-ci, quelques centimètres peuvent faire la différence entre une installation logique et une reconstruction beaucoup plus importante des conduits.

Nous avons donc travaillé autour de trois contraintes visibles : la largeur limitée, la hauteur disponible et la connexion au conduit existant situé directement au-dessus de l’équipement.

Une fournaise électrique installée dans un espace où chaque centimètre devait être utilisé intelligemment

À Pointe-Calumet comme ailleurs sur la Rive Nord, plusieurs remplacements de systèmes centraux se font dans des maisons où le local mécanique n’a pas été conçu pour les dimensions des appareils actuels.

La situation photographiée ici est un bon exemple. Il n’y a pratiquement aucun espace perdu autour du cabinet. Le nouvel appareil occupe une empreinte compacte et son raccordement supérieur vient s’intégrer directement au réseau déjà présent dans le bâtiment.

Ce genre d’installation exige de réfléchir à l’ensemble avant de positionner la première section de l’appareil.

Nous devons notamment vérifier :

• la largeur réelle disponible entre les parois;
• la hauteur jusqu’au conduit principal;
• la possibilité de monter les différentes sections jusqu’à leur position finale;
• l’accès aux panneaux de service;
• la façon de fabriquer ou d’adapter le plénum de soufflage;
• la circulation de l’air dans le réseau existant;
• l’emplacement des raccordements frigorifiques, électriques et de drainage;
• la capacité de retirer ultérieurement les panneaux lors d’un entretien.

Sur cette installation à Pointe-Calumet, le raccordement supérieur est particulièrement important. Le plénum monte immédiatement vers le plafond et traverse l’ouverture préparée afin de rejoindre les conduits existants. Cela permet de conserver l’architecture générale du système sans occuper inutilement plus d’espace dans la pièce.

La conception modulaire « Block N Lock » de l’EVOX G3 prend ici tout son sens

Les grandes attaches noires visibles sur la façade ne sont pas seulement un détail esthétique.

La MIDEA EVOX G3 utilise une construction modulaire pensée pour faciliter le transport, l’assemblage et la reconfiguration de l’unité. Le fabricant prévoit six possibilités d’installation, comprenant notamment les configurations verticales, descendantes, horizontales droite et gauche ainsi que des configurations de type low-boy. MIDEA souligne également que cette architecture facilite la manutention dans des endroits difficiles comme les sous-sols et les greniers.

Dans notre projet de Pointe-Calumet, cet avantage devient très concret.

Un cabinet traditionnel fabriqué en une seule grande section peut être difficile à déplacer dans un passage étroit ou à mettre debout sous un plafond déjà occupé par les conduits. Avec une unité composée de modules, nous pouvons beaucoup mieux gérer la manutention sur le chantier puis effectuer l’assemblage dans l’espace prévu.

MIDEA décrit d’ailleurs son système comme une solution permettant une reconfiguration simplifiée des modules et une utilisation de type low-boy lorsqu’une contrainte de hauteur l’exige.

Sur cette photo, la jonction entre les modules et leurs verrous est parfaitement visible. C’est un exemple réel de la façon dont une caractéristique de conception peut faciliter une installation de fournaise électrique dans une maison existante.

Un cabinet conçu pour faciliter le remplacement d’anciennes fournaises centrales

Une autre caractéristique intéressante de l’EVOX G3 concerne sa largeur.

MIDEA indique que les différentes capacités de la gamme utilisent des cabinets d’environ 14,5 à 21,5 pouces de largeur, afin de correspondre davantage aux dimensions courantes d’anciennes fournaises centrales. La plateforme intérieure est également conçue pour accepter différentes alimentations, notamment 115 V et 208/230 V selon la configuration.

Pour un remplacement comme celui de Pointe-Calumet, cela peut réduire considérablement les travaux nécessaires.

Cela ne veut pas dire qu’une nouvelle fournaise peut être installée sans modification simplement parce que sa largeur ressemble à celle de l’ancien appareil. Le plénum, le retour d’air et la transition doivent toujours correspondre au débit nécessaire.

Mais lorsque la largeur du cabinet est compatible avec l’espace existant, nous évitons parfois de devoir :

• déplacer une cloison;
• reconstruire une importante section de conduit;
• élargir un placard mécanique;
• déplacer d’autres équipements;
• compromettre l’accès aux panneaux.

La photographie montre précisément ce bénéfice : le nouvel appareil exploite presque exactement l’espace qui lui est disponible.

Pourquoi nous parlons de « fournaise électrique » alors que l’EVOX G3 est aussi une unité de traitement d’air

Pour un propriétaire québécois, l’appareil intérieur d’un système central est généralement appelé une fournaise électrique.

Dans le cas de la EVOX G3, il est cependant utile de préciser son rôle technique.

Cette unité constitue le cœur intérieur d’un système central : elle contient le ventilateur et l’échangeur nécessaire au fonctionnement avec une thermopompe centrale. Un ensemble de chauffage électrique auxiliaire peut être intégré afin d’apporter de la chaleur supplémentaire lorsque les conditions ou la demande l’exigent.

MIDEA prévoit un ensemble de chauffage auxiliaire à trois stages pouvant atteindre 25 kW. Selon le fabricant, les différents niveaux permettent une activation adaptée à l’évolution de la température et une gestion plus précise du chauffage électrique.

Il serait toutefois incorrect d’en conclure que toutes les maisons devraient recevoir 25 kW de chauffage auxiliaire.

Chez AirGreen, la puissance appropriée dépend notamment :

Des besoins de chauffage du bâtiment

Une maison compacte et bien isolée n’a pas les mêmes pertes thermiques qu’une propriété plus ancienne de grande superficie.

De la thermopompe extérieure choisie

Une thermopompe capable de conserver une forte capacité à basse température peut réduire le recours au chauffage résistif.

De l’installation électrique existante

Un élément électrique représente une charge importante. Le panneau et l’alimentation doivent pouvoir supporter la configuration retenue.

Un chauffage électrique plus gros n’est donc pas automatiquement un meilleur chauffage.

Une gamme conçue pour fonctionner jusqu’à des températures très basses

L’EVOX G3 fait partie de la nouvelle génération de systèmes centraux MIDEA développés pour le chauffage en climat froid.

Dans sa documentation, MIDEA annonce un fonctionnement continu jusqu’à -30 °C. Pour un système de trois tonnes utilisé lors de ses essais, le fabricant présente également jusqu’à 100 % de capacité de chauffage à -25 °C avec un COP pouvant atteindre environ 1,9 dans les conditions de test indiquées.

Pour Pointe-Calumet et la Rive Nord de Montréal, cette capacité de fonctionnement à basse température est évidemment importante.

Cependant, nous évitons une erreur fréquente dans la comparaison des thermopompes : prendre une donnée obtenue avec un modèle particulier et l’appliquer à toute une série.

La capacité exacte à -15 °C, -20 °C ou -25 °C doit être vérifiée avec la combinaison exacte de l’unité intérieure et de l’unité extérieure.

Une famille EVOX G3 couvrant plusieurs capacités

Le tableau technique de MIDEA couvre plusieurs dimensions de systèmes, notamment :

• 18 000 BTU/h;
• 24 000 BTU/h;
• 30 000 BTU/h;
• 36 000 BTU/h;
• 48 000 BTU/h;
• 54 000 BTU/h.

Sur la photographie de cette installation à Pointe-Calumet, aucune plaque signalétique lisible ne nous permet d’identifier avec certitude la capacité exacte de l’appareil. Nous préférons donc ne pas attribuer artificiellement un nombre de BTU à cette installation.

C’est d’ailleurs un conseil important pour toute personne qui compare une soumission de thermopompe centrale MIDEA.

Ne vous contentez pas de la mention « EVOX G3 ». Demandez toujours :

• le modèle exact de l’unité intérieure;
• le modèle exact de l’unité extérieure;
• la capacité nominale;
• la capacité de chauffage à basse température;
• le numéro AHRI;
• les cotes SEER2 et HSPF2 de la combinaison;
• la puissance de l’élément électrique installé.

Jusqu’à 19 SEER2 : pourquoi le mot « jusqu’à » est important

La gamme EVOX G3 atteint, selon les combinaisons présentées par MIDEA, des performances allant jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP pouvant atteindre 2,14 à 5 °F, soit environ -15 °C.

Toutes les capacités ne présentent pas ces mêmes chiffres.

Le tableau technique montre par exemple une combinaison de 30 000 BTU avec 17,2 SEER2 et 10,8 HSPF2, alors qu’une combinaison de 36 000 BTU est indiquée à 17,7 SEER2 et 10,0 HSPF2. Les systèmes de 48 000 et 54 000 BTU ont encore d’autres valeurs.

Pour nous, cette précision est essentielle. Lorsque nous présentons une installation CVAC, nous voulons parler du système réellement installé et non utiliser la meilleure cote disponible dans toute une brochure comme si elle s’appliquait automatiquement à chaque maison.

Le défi invisible : raccorder une nouvelle EVOX G3 aux conduits existants sans sacrifier le débit d’air

Le grand plénum supérieur visible sur la photo n’est pas un simple morceau de tôle

L’un des éléments les plus marquants de cette installation de Pointe-Calumet est le grand raccord métallique situé au-dessus de la fournaise.

Il monte jusqu’au plafond afin de rejoindre le réseau de conduits existant.

Une transition de ce type doit assurer un passage d’air suffisamment fluide. Si elle devient trop étroite ou si elle contient des changements de direction mal conçus, la pression statique augmente et le ventilateur doit travailler davantage.

C’est pourquoi nous considérons toujours la fournaise et les conduits comme un seul ensemble.

Un appareil très efficace sur papier peut donner des résultats médiocres lorsqu’il est raccordé à un réseau trop restrictif.

Computational Constant Airflow 2.0 : une technologie utile lorsqu’on conserve les conduits existants

MIDEA intègre dans l’EVOX G3 sa technologie Computational Constant Airflow 2.0.

La documentation explique que le ventilateur peut adapter sa puissance et sa vitesse lorsque les conditions du réseau changent. Les exemples du fabricant montrent un fonctionnement pouvant aller jusqu’à 1,2 po de colonne d’eau de pression statique externe, avec maintien du débit dans les conditions illustrées.

Le système offre également jusqu’à 60 niveaux de réglage du volume d’air.

Dans une maison existante de Pointe-Calumet, cela offre une marge d’ajustement intéressante lors de la mise en service.

Nous pouvons mieux adapter le fonctionnement aux caractéristiques réelles du réseau plutôt que de nous limiter à quelques vitesses fixes.

Mais cette technologie ne nous dispense jamais de vérifier les conduits.

Si le retour d’air est beaucoup trop petit, si un conduit est écrasé ou si une transition métallique provoque une restriction majeure, il faut corriger le problème. L’électronique ne remplace pas un bon dimensionnement mécanique.

Une filtration plus performante doit elle aussi respecter le débit d’air

La gamme EVOX G3 peut recevoir, avec le module approprié, des filtres MERV 13 de 1, 2 ou 4 pouces. Selon MIDEA, cette filtration permet de retenir davantage de poussière, pollen et autres particules tout en contribuant à garder l’évaporateur plus propre.

Nous recommandons toutefois de ne jamais choisir un filtre uniquement parce que sa cote MERV est élevée.

La surface du filtre et sa résistance doivent être adaptées au débit de la fournaise.

Dans une installation compacte comme celle de Pointe-Calumet, l’emplacement du filtre doit également rester accessible. Un système nécessitant de déplacer un meuble ou de démonter une section de conduit à chaque remplacement de filtre serait mal pensé pour son utilisation quotidienne.

R454B : la nouvelle génération de réfrigérant de l’EVOX G3

La plateforme EVOX G3 utilise le réfrigérant R454B, classé A2L. MIDEA indique un potentiel de réchauffement global, ou GWP, de 466 pour ce réfrigérant.

Cette évolution influence les méthodes d’installation et de service.

Les techniciens doivent utiliser les procédures et équipements appropriés pour le R454B, notamment lors du raccordement frigorifique, des vérifications d’étanchéité, du tirage au vide et de la mise en service.

Une thermopompe hautement performante reste dépendante de la qualité du circuit frigorifique créé sur le chantier.

LogisVert : vérifier le système complet avant d’annoncer un montant

Pour une installation effectuée en 2026, il est important de vérifier les règles actuelles du programme LogisVert d’Hydro-Québec plutôt que de se fier à d’anciens montants.

Hydro-Québec précise actuellement que les thermopompes installées à compter du 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles. L’organisme demande également de consulter son outil officiel afin de vérifier si la combinaison installée figure dans la liste des thermopompes admissibles.

La demande doit normalement être transmise au plus tard neuf mois après la date d’installation de l’équipement.

Dans le cas de cette installation de Pointe-Calumet, nous ne publions pas de montant précis puisque la photo montre surtout la fournaise intérieure et ne permet pas d’identifier avec certitude la combinaison complète unité intérieure/unité extérieure.

C’est cette combinaison complète, avec les références applicables, qui doit servir à confirmer l’admissibilité.

Les erreurs que cette installation permet justement d’éviter

Une installation aussi compacte montre pourquoi plusieurs décisions doivent être prises avant l’arrivée de l’appareil.

Choisir la fournaise uniquement selon sa capacité

La capacité est essentielle, mais les dimensions physiques du cabinet le sont également lorsqu’il faut travailler entre deux parois et sous un réseau existant.

Sous-estimer la hauteur nécessaire

La fournaise n’est pas le seul élément qui occupe de la hauteur. Il faut aussi prévoir la transition et le plénum de raccordement au réseau.

Construire une transition trop restrictive

Une réduction brusque peut augmenter la pression statique et nuire au débit.

Rendre les panneaux impossibles à ouvrir

Dans une installation serrée, nous devons penser aux futurs entretiens dès le positionnement de l’appareil.

Copier automatiquement le tonnage de l’ancien équipement

Une ancienne fournaise peut avoir été surdimensionnée. La nouvelle sélection doit correspondre aux besoins réels du bâtiment.

Présumer qu’une EVOX G3 est automatiquement admissible à une subvention donnée

La combinaison exacte et les critères du programme au moment de l’installation doivent toujours être vérifiés.

Ce projet de Pointe-Calumet résume bien notre approche chez AirGreen

Ce que nous retenons surtout de cette installation de fournaise électrique MIDEA EVOX G3 à Pointe-Calumet, c’est la façon dont un appareil moderne peut être intégré dans un emplacement qui offre très peu de marge de manœuvre.

La photo montre un cabinet presque entièrement encastré dans son environnement, une connexion supérieure directe vers les conduits et les attaches modulaires caractéristiques de la EVOX G3. Tout l’intérêt du projet se trouve justement dans cette précision d’intégration.

Chez AirGreen, nous réalisons ce type de remplacement de fournaise électrique et d’installation de thermopompe centrale à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Notre objectif n’est pas simplement de faire entrer une nouvelle machine dans l’espace laissé par l’ancienne. Nous cherchons à obtenir une installation cohérente dans son ensemble : capacité adaptée, circulation d’air correctement réglée, raccordement aux conduits bien conçu, accès de service conservé et configuration électrique compatible.

Dans une grande salle mécanique, certaines erreurs peuvent être corrigées en ajoutant de l’espace. Dans une installation aussi serrée que celle-ci à Pointe-Calumet, la planification doit être juste dès le départ.

C’est là que la conception modulaire de la MIDEA EVOX G3 et l’expérience pratique d’une équipe habituée aux maisons existantes du Grand Montréal deviennent particulièrement utiles.
