Installation d’une fournaise électrique MIDEA EVOX G3 à Saint-Bruno, sur la Rive-Sud de Montréal

À Saint-Bruno, une MIDEA EVOX G3 intégrée entre les conduits existants et le chauffe-eau dans un local mécanique où chaque pouce comptait

Cette installation de fournaise électrique MIDEA EVOX G3 à Saint-Bruno, sur la Rive-Sud de Montréal, illustre un scénario que nous rencontrons régulièrement chez AirGreen : le nouvel équipement possède toutes les caractéristiques recherchées pour moderniser un système central, mais l’espace disponible ne ressemble absolument pas à une salle mécanique neuve et dégagée.

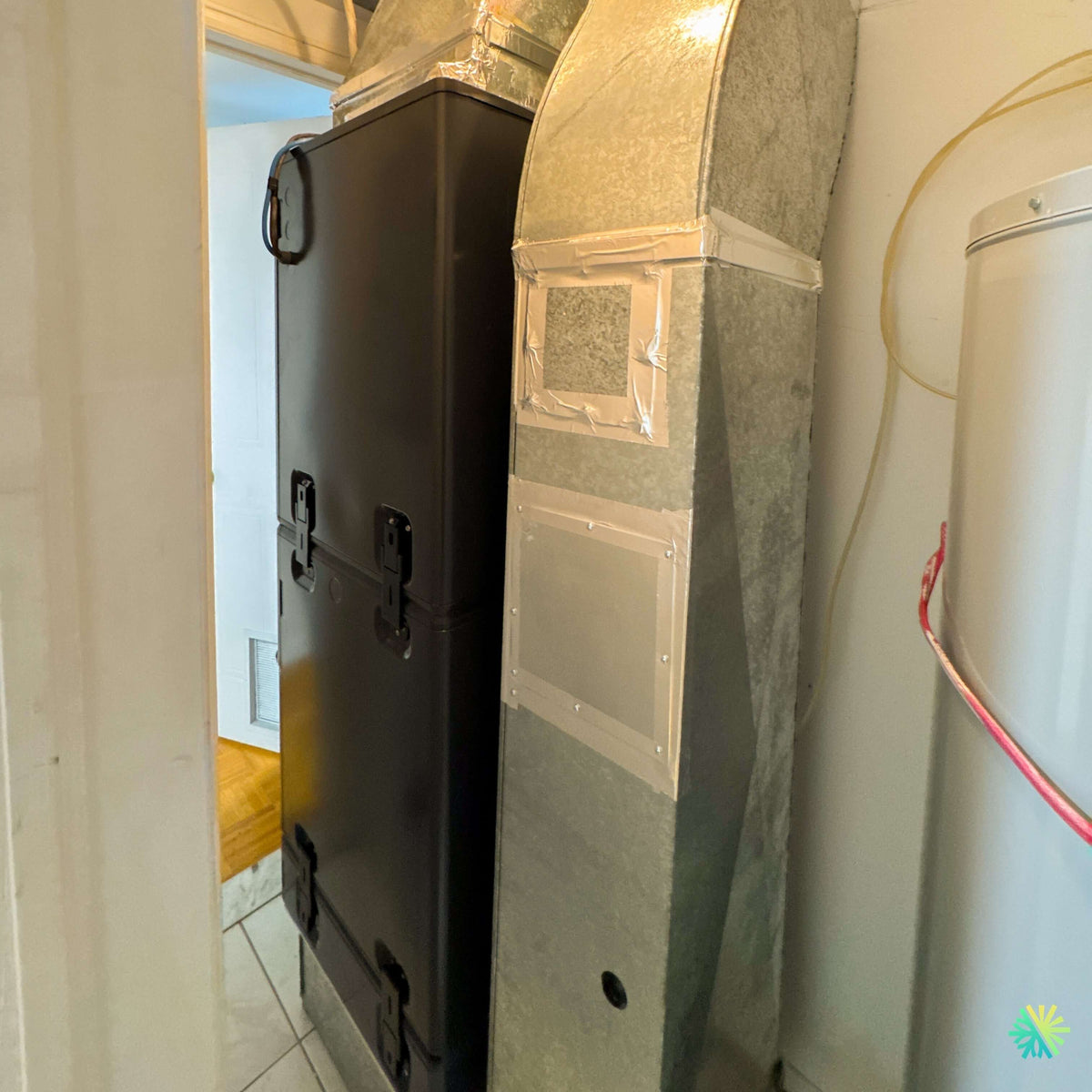

Sur la photo du chantier, la situation est immédiatement visible. La nouvelle unité intérieure MIDEA EVOX G3 occupe un espace étroit entre une ouverture de passage à gauche et une importante section de conduits galvanisés existants à droite. Quelques pouces plus loin se trouve également le chauffe-eau de la résidence. Le cabinet MIDEA est donc installé dans un véritable corridor technique où l’emplacement de chaque composante influence l’accès aux autres.

C’est précisément ce qui rend ce projet intéressant.

Nous n’avions pas seulement à installer une nouvelle fournaise électrique. Nous devions l’intégrer au réseau de ventilation existant, travailler autour des infrastructures de la maison et conserver une configuration suffisamment accessible pour les inspections et les futurs travaux d’entretien CVAC.

La photographie permet également de voir très clairement les attaches noires reliant les différentes sections de l’EVOX G3. Elles font partie de la conception modulaire de cette nouvelle génération d’unités MIDEA, une caractéristique particulièrement avantageuse lorsqu’une fournaise doit être installée dans un espace comme celui-ci.

Un remplacement central où la géométrie de la pièce dictait une grande partie du travail

Lorsqu’un propriétaire compare des thermopompes centrales et fournaises électriques, l’attention se porte naturellement sur les BTU, les cotes SEER2, la consommation ou la capacité de chauffage par temps froid.

Sur le chantier, nous devons ajouter une autre variable : la géométrie réelle du bâtiment.

Dans cette installation de Saint-Bruno, nous avions notamment à composer avec :

• un dégagement latéral très réduit;
• un conduit vertical métallique immédiatement adjacent au nouvel appareil;
• des conduits déjà construits et intégrés au bâtiment;
• un chauffe-eau positionné à proximité;
• une circulation restreinte devant et autour des équipements;
• une connexion vers le réseau existant au-dessus de l’unité.

Cette configuration impose une planification précise. Une différence de quelques pouces dans la largeur du cabinet ou dans la position d’une transition peut compliquer l’accès à la fournaise, au chauffe-eau ou aux conduits.

Nous devons donc penser à la fois au fonctionnement actuel et au prochain technicien qui ouvrira l’appareil plusieurs années plus tard.

La conception modulaire de l’EVOX G3 devient un véritable avantage dans ce type d’espace

La caractéristique la plus évidente sur la photo est la construction en sections de la MIDEA EVOX G3.

MIDEA décrit cette architecture comme un système modulaire à verrouillage permettant plusieurs configurations d’installation. La documentation prévoit notamment les positions upflow, downflow, horizontale droite, horizontale gauche ainsi que des applications low-boy, pour un total de six configurations possibles. Le fabricant souligne aussi que cette conception facilite la manipulation de l’unité dans des sous-sols, greniers et autres espaces difficiles d’accès.

Dans notre installation de Saint-Bruno, les attaches de jonction entre les modules sont visibles directement sur la façade.

Cette construction nous intéresse particulièrement lors d’un remplacement parce qu’un appareil monobloc volumineux peut être très difficile à transporter dans une maison déjà finie. L’accès à la salle mécanique peut inclure une porte étroite, un escalier, un virage serré ou un plafond relativement bas.

Pouvoir travailler avec une unité modulaire facilite la manutention et réduit les risques de devoir modifier inutilement l’environnement simplement pour faire passer l’équipement.

MIDEA prévoit également des possibilités de reconfiguration simplifiées et une disposition low-boy pour certaines applications où la hauteur est limitée.

La largeur du cabinet : un détail qui peut transformer complètement un projet de remplacement

Un autre aspect intéressant de l’EVOX G3 est sa conception pensée pour remplacer plus facilement certaines anciennes fournaises centrales.

Selon la documentation MIDEA, les différentes capacités utilisent des cabinets d’environ 14,5 à 21,5 pouces de largeur, avec des dimensions pensées pour correspondre davantage à celles de plusieurs fournaises existantes.

Sur la photo de Saint-Bruno, on comprend immédiatement pourquoi cette caractéristique est importante.

Le cabinet MIDEA est pratiquement collé au réseau de conduits adjacent. Quelques pouces supplémentaires auraient pu nécessiter une modification beaucoup plus importante de la tôle ou du positionnement des équipements.

Lors d’une installation de fournaise électrique sur la Rive-Sud, nous ne vérifions donc jamais uniquement la capacité. Nous considérons aussi :

La largeur de l’unité

Elle influence directement l’espace nécessaire et le type de transitions métalliques à fabriquer.

La profondeur

Elle détermine en partie l’espace restant pour circuler devant le système et retirer les panneaux.

La hauteur totale avec les transitions

Une fournaise ne s’arrête pas au sommet de son cabinet : elle doit ensuite communiquer avec le plénum et les conduits de la maison.

La position des accès de service

Une installation peut entrer physiquement dans la pièce tout en devenant impossible à entretenir si la façade est bloquée.

Les conduits existants faisaient partie du projet, pas simplement de son décor

À droite de la MIDEA EVOX G3, la photo montre un important réseau de tôle galvanisée existante.

On distingue plusieurs sections, transitions et joints scellés. Certaines ouvertures ont également été obturées ou adaptées au fil de l’installation.

Lorsque nous remplaçons une ancienne fournaise, conserver les conduits existants peut être parfaitement logique s’ils sont compatibles avec les besoins du nouveau système. Il faut cependant vérifier qu’ils peuvent transporter le débit d’air requis.

C’est un point fondamental.

Installer une thermopompe centrale moderne sur un réseau trop restrictif peut entraîner :

• une pression statique élevée;
• un débit insuffisant;
• davantage de bruit;
• une mauvaise distribution entre les pièces;
• un fonctionnement moins efficace du ventilateur;
• des températures moins uniformes;
• une sollicitation inutile du moteur.

La nouvelle technologie du système doit donc être réglée en fonction de l’ancienne infrastructure, et non simplement raccordée à celle-ci.

Computational Constant Airflow 2.0 : une fonction particulièrement pertinente en rénovation

La MIDEA EVOX G3 intègre ce que le fabricant appelle Computational Constant Airflow 2.0.

Le principe est de permettre au ventilateur d’ajuster son fonctionnement en fonction de la résistance rencontrée dans le réseau. La documentation MIDEA illustre notamment des situations où le système maintient un débit cible malgré une variation de la pression statique externe de 0,4 jusqu’à 1,2 po de colonne d’eau.

Le système permet aussi jusqu’à 60 niveaux de réglage du volume d’air, ce qui nous donne une marge de configuration beaucoup plus fine que celle de nombreuses anciennes fournaises à quelques vitesses fixes.

Dans une maison existante de Saint-Bruno, cette flexibilité est intéressante parce que le réseau n’a pas été construit spécialement pour la nouvelle unité.

Mais nous insistons sur une distinction importante : la capacité d’un moteur à compenser une certaine pression ne justifie jamais de négliger les conduits.

Si un retour d’air est réellement trop petit ou qu’une transition présente une restriction importante, il faut corriger cette restriction.

L’objectif n’est pas de demander au moteur de compenser une mauvaise installation. L’objectif est de lui permettre d’optimiser un réseau correctement adapté.

Pourquoi l’appareil est appelé fournaise électrique alors qu’il travaille aussi avec une thermopompe

Dans le vocabulaire courant au Québec, l’appareil intérieur installé dans une maison avec conduits est souvent appelé fournaise électrique.

La MIDEA EVOX G3 est techniquement une unité centrale de traitement d’air pouvant intégrer du chauffage électrique auxiliaire et fonctionner avec une thermopompe.

Lorsqu’un système central complet est installé, la thermopompe peut fournir le chauffage principal dans une grande partie des conditions extérieures. Le chauffage électrique vient compléter la capacité lorsque le contrôle du système le demande.

MIDEA prévoit pour la gamme EVOX G3 un ensemble auxiliaire à trois stages pouvant atteindre 25 kW. Le fabricant indique que cette configuration permet une activation progressive en fonction des changements de température et une meilleure modulation du recours au chauffage résistif.

Pourquoi un élément de 25 kW n’est pas automatiquement le meilleur choix

La puissance maximale disponible dans une gamme ne doit jamais devenir automatiquement la puissance installée.

Nous devons tenir compte :

• de la capacité électrique de la résidence;
• de la charge de chauffage calculée;
• du modèle de thermopompe extérieur;
• de sa performance à basse température;
• du nombre de stages configurés;
• de la stratégie de chauffage auxiliaire.

Un élément électrique surdimensionné peut demander une alimentation électrique beaucoup plus importante alors que cette puissance supplémentaire ne sera presque jamais requise.

Chez AirGreen, nous considérons donc le système dans son ensemble plutôt que d’utiliser la valeur la plus élevée simplement parce qu’elle existe au catalogue.

Une plateforme développée pour le chauffage en climat froid

Pour une résidence de Saint-Bruno et de la Rive-Sud, la capacité de chauffage par temps froid est évidemment un point majeur.

MIDEA annonce pour l’EVOX G3 un fonctionnement continu de la thermopompe jusqu’à -30 °C. Sa documentation présente également, dans les essais mentionnés pour un système de trois tonnes, jusqu’à 100 % de capacité de chauffage à -25 °C avec un COP pouvant atteindre environ 1,9 dans ces conditions.

Cette précision sur le système testé est importante.

La valeur ne doit pas être transposée automatiquement à chaque capacité EVOX G3. Une combinaison de 18 000 BTU et une combinaison de 54 000 BTU ne possèdent pas nécessairement la même courbe de capacité ni les mêmes rendements.

Nous devons toujours examiner le couple exact unité intérieure/unité extérieure.

Une gamme de 18 000 à 54 000 BTU/h

La documentation fournie par MIDEA présente plusieurs capacités nominales pour cette génération :

• 18 000 BTU/h;
• 24 000 BTU/h;
• 30 000 BTU/h;
• 36 000 BTU/h;
• 48 000 BTU/h;
• 54 000 BTU/h.

La photographie de notre installation de Saint-Bruno ne montre pas une plaque signalétique suffisamment lisible pour identifier avec certitude le modèle exact.

Nous ne publions donc pas une capacité estimée à partir de la taille du cabinet.

Deux unités de dimensions relativement similaires peuvent appartenir à des capacités différentes. Pour confirmer une installation, il faut toujours utiliser la plaque signalétique et le numéro complet du modèle.

Les rendements changent réellement d’une capacité à l’autre

La gamme EVOX G3 atteint, selon les combinaisons présentées dans la documentation, jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP pouvant atteindre 2,14 à 5 °F, soit environ -15 °C.

Cependant, le tableau technique du fabricant montre des variations importantes.

La combinaison de 30 000 BTU répertoriée présente par exemple 17,2 SEER2 et 10,8 HSPF2, tandis que celle de 36 000 BTU est indiquée à 17,7 SEER2 et 10,0 HSPF2. Les capacités de 48 000 et 54 000 BTU affichent, elles, 17,5 SEER2 et 9,5 HSPF2 dans le tableau fourni.

C’est pourquoi nous évitons de dire simplement qu’une EVOX G3 est « une fournaise 19 SEER2 ».

Le chiffre précis appartient à une combinaison précise.

Les détails visibles à Saint-Bruno montrent pourquoi l’installation compte autant que l’équipement

Le chauffe-eau voisin impose lui aussi des limites d’accès

À droite de la section de conduits, nous voyons le chauffe-eau de la résidence.

Il n’est pas directement lié au fonctionnement de la thermopompe, mais il fait partie de la réalité du local mécanique.

Une bonne installation doit conserver un accès raisonnable aux équipements existants.

Nous ne voulons pas qu’un remplacement futur du chauffe-eau oblige à démonter une partie de la fournaise, pas plus que nous ne voulons qu’un travail sur les conduits rende la fournaise inaccessible.

Lorsque plusieurs équipements occupent une petite pièce, l’organisation spatiale devient elle-même un élément de qualité du travail CVAC.

Les joints de tôle : petits détails, conséquences importantes

Les différentes jonctions du conduit visible sur la photo sont scellées.

Un réseau qui fuit inutilement dans le local mécanique envoie une partie de l’air conditionné là où il n’est pas nécessaire et peut perturber la pression prévue dans le réseau.

Nous portons donc attention :

• aux raccords de transitions;
• aux jonctions entre sections;
• aux anciennes ouvertures;
• aux points où la tôle a été adaptée;
• aux zones pouvant produire des vibrations ou des fuites d’air.

Un joint parfaitement scellé ne change pas la fiche SEER2 de la machine, mais il contribue directement à ce que la maison bénéficie réellement de l’air que l’équipement produit.

Filtration MERV 13 : utile à condition de respecter le réseau

MIDEA prévoit un module pouvant accueillir des filtres MERV 13 de 1, 2 ou 4 pouces. Le fabricant indique que cette filtration peut retenir davantage de poussière, de pollen, de particules et de poils ou squames d’animaux, tout en contribuant à maintenir l’évaporateur plus propre.

Nous devons cependant sélectionner la filtration en fonction de la surface disponible et du débit.

Dans une installation où l’espace est aussi contraint que celui montré à Saint-Bruno, nous devons également nous assurer que le filtre reste suffisamment accessible pour être remplacé régulièrement.

Un excellent filtre impossible à retirer facilement finit souvent par être remplacé moins souvent qu’il devrait l’être.

Une nouvelle génération fonctionnant au R454B

La gamme EVOX G3 présentée par MIDEA utilise le réfrigérant R454B.

Le fabricant indique pour ce réfrigérant A2L un potentiel de réchauffement global, ou GWP, de 466.

Cette transition vers le R454B implique des procédures d’installation et de service adaptées.

Les raccordements frigorifiques, les contrôles d’étanchéité, la mise sous vide et la mise en service doivent être effectués conformément aux exigences du fabricant et aux pratiques applicables aux réfrigérants A2L.

La qualité de cette partie du travail est capitale : même le meilleur équipement ne peut pas fonctionner comme prévu si le circuit frigorifique est mal préparé.

Peut-on obtenir une subvention avec une MIDEA EVOX G3 à Saint-Bruno?

La documentation MIDEA fournie décrit les performances et les caractéristiques de la gamme, mais elle ne confirme pas l’admissibilité de cette installation précise aux programmes d’aide financière du Québec.

Pour une installation à Saint-Bruno, l’admissibilité à un programme comme LogisVert doit être vérifiée à partir de la combinaison complète des équipements, notamment :

• le modèle exact de l’unité intérieure;
• le modèle de la thermopompe extérieure;
• la combinaison AHRI;
• les critères du programme applicables au moment de l’installation.

La fournaise intérieure seule n’est donc pas suffisante pour annoncer sérieusement un montant de subvention.

Ce que nous conseillons de vérifier avant de remplacer une fournaise centrale

Ne choisissez pas uniquement en fonction du nombre de BTU

Le dimensionnement influence le confort, la déshumidification, le bruit et les cycles de fonctionnement.

Regardez les dimensions physiques de l’appareil

Cette installation de Saint-Bruno montre clairement pourquoi quelques pouces de largeur ou de profondeur peuvent devenir déterminants.

Faites vérifier le réseau de conduits

Une unité à vitesse variable reste dépendante du système de distribution d’air auquel elle est raccordée.

Vérifiez la capacité électrique avant de choisir le chauffage auxiliaire

Un kit de chauffage plus gros augmente considérablement la charge électrique potentielle.

Prévoyez l’entretien dès le jour de l’installation

Les panneaux, le filtre et les principales composantes doivent rester accessibles.

Demandez les modèles exacts

« MIDEA EVOX G3 » identifie une gamme, pas une combinaison précise. Les BTU et les rendements doivent être associés aux numéros de modèles réellement installés.

Pourquoi cette installation à Saint-Bruno représente bien notre façon de travailler chez AirGreen

Ce projet ne se distingue pas par une salle mécanique spectaculaire ou un espace immense. Il est intéressant précisément pour la raison inverse : nous devions réussir une modernisation centrale dans un emplacement déjà entièrement occupé par les infrastructures de la maison.

La MIDEA EVOX G3 est positionnée immédiatement à côté du réseau de conduits existant. Le chauffe-eau occupe le volume voisin. Les transitions de tôle ont dû être adaptées et scellées. Le cabinet modulaire permet d’exploiter un espace que nous devions utiliser avec beaucoup de précision.

Pour nous, c’est là qu’une installation CVAC professionnelle à Saint-Bruno prend tout son sens.

Nous ne cherchons pas simplement à remplacer une ancienne boîte par une nouvelle.

Nous devons faire fonctionner ensemble :

la thermopompe, la fournaise électrique, le moteur de ventilation, le chauffage auxiliaire, les conduits, le retour d’air, la filtration, les commandes et l’installation électrique.

C’est cette même méthode que nous appliquons à nos projets de fournaises électriques et thermopompes centrales à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive Nord.

La fiche technique détermine ce que l’équipement peut accomplir. La qualité de l’installation détermine combien de ce potentiel sera réellement utilisé dans la maison.
