Une installation centrale réalisée dans un sous-sol déjà très occupé, avec accès direct aux composantes pendant la mise en service
À Sainte-Marie-Madeleine, en Montérégie, nous avons réalisé l’installation d’une fournaise électrique MIDEA EVOX G3 dans un sous-sol où la mécanique du bâtiment partage l’espace avec des conduits existants, des équipements électriques, du rangement et plusieurs composantes CVAC déjà en place. La photographie prise pendant nos travaux est particulièrement intéressante parce qu’elle montre le système en pleine phase d’installation : un panneau du MIDEA EVOX G3 est retiré et déposé devant l’appareil, tandis qu’une unité adjacente est également ouverte pour permettre l’accès aux cartes électroniques, au câblage et à la soufflerie.

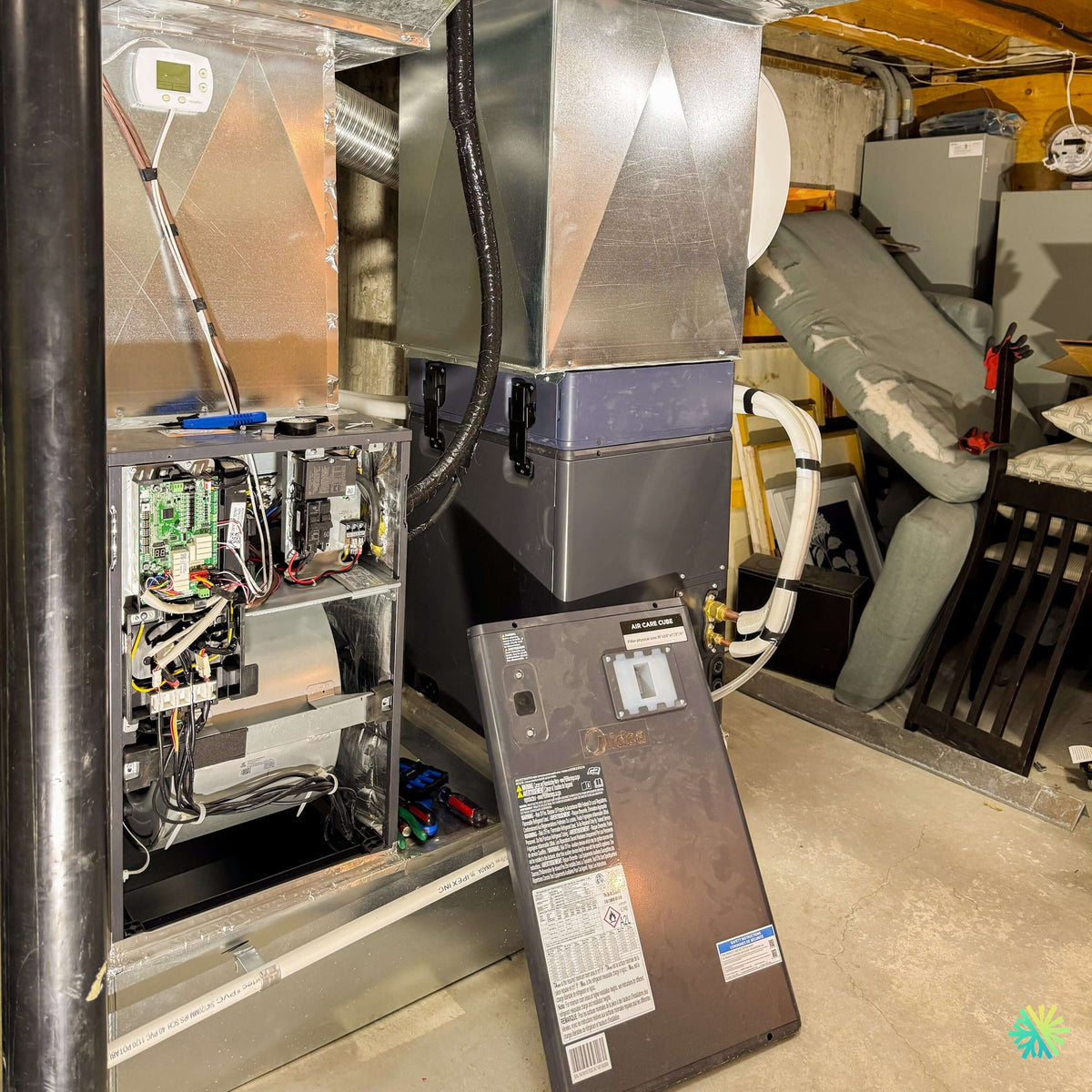

Ce n’est donc pas une photo prise uniquement après les finitions. Elle montre une étape essentielle du métier : l’accès aux composantes avant la fermeture définitive des cabinets, lorsque nous vérifions les branchements, l’intégration mécanique, les contrôles et la circulation d’air.
Le EVOX G3 fait partie de la gamme de systèmes centraux à conduits Inverter MIDEA. Dans le contexte québécois, l’unité intérieure est souvent appelée fournaise électrique, bien qu’elle remplisse également le rôle d’appareil de traitement d’air lorsqu’elle est jumelée à une thermopompe centrale.
Sur ce chantier, le véritable travail ne consistait pas simplement à positionner un nouvel appareil. Nous devions intégrer le MIDEA au réseau de conduits existant, organiser les conduites frigorifiques, conserver un accès pratique aux panneaux, prévoir le drainage et configurer correctement le système pour qu’il puisse fonctionner efficacement dans la maison.
Une installation où l’espace disponible devait être partagé intelligemment
La première particularité visible sur la photo est la densité de l’espace mécanique.
Le MIDEA EVOX G3 se trouve au centre de l’installation. Au-dessus, un plénum de tôle galvanisée rejoint les conduits qui distribuent l’air dans la propriété. À gauche, un autre équipement est ouvert et laisse voir toute sa section de commande. À droite et derrière le MIDEA, l’espace est également utilisé pour le rangement et différents éléments du bâtiment.
Cela impose une règle très simple : nous ne pouvons pas sacrifier l’accessibilité simplement pour faire entrer la nouvelle machine.
Lors de la planification, nous devons conserver suffisamment d’espace pour pouvoir intervenir plus tard sur :
- la soufflerie;
- le serpentin intérieur;
- le chauffage électrique auxiliaire;
- les contrôles;
- les cartes électroniques;
- le drainage;
- les conduites frigorifiques;
- le système de filtration.
La photo démontre exactement pourquoi cette question est importante. Le panneau frontal du MIDEA est suffisamment accessible pour être retiré et placé au sol pendant l’intervention. Cela paraît évident, mais dans une salle mécanique serrée, quelques pouces mal utilisés peuvent rendre une future réparation beaucoup plus complexe.
Le panneau retiré nous permet d’accéder aux sections internes sans démonter les conduits
Une bonne installation centrale doit être pensée pour fonctionner aujourd’hui, mais aussi pour être entretenue dans cinq, dix ou quinze ans.
Sur cette installation de Sainte-Marie-Madeleine, le retrait du panneau permet d’accéder directement aux composantes intérieures sans avoir à démonter le plénum situé au-dessus ou déplacer le réseau frigorifique.
C’est précisément ce que nous recherchons.
Une erreur fréquente en installation CVAC consiste à placer une conduite, un tuyau ou un câble exactement devant une porte de service. L’installation peut sembler propre le jour du chantier, mais le premier technicien qui devra accéder à l’appareil découvrira le problème.
Nous cherchons donc à organiser les lignes et les raccordements de manière à maintenir les accès dégagés.
La conception modulaire du EVOX G3 joue un rôle concret dans ce type de projet
Le MIDEA EVOX G3 utilise une conception modulaire permettant plusieurs orientations d’installation. La documentation du fabricant prévoit notamment des configurations en débit ascendant, descendant, horizontal droite, horizontal gauche et certaines applications à hauteur restreinte. MIDEA met également en avant la possibilité de manipuler les sections de l’unité plus facilement lorsqu’il faut travailler dans un sous-sol ou un autre emplacement difficile.
Cette conception est particulièrement pertinente dans les maisons existantes.
Sur un chantier neuf, nous pouvons parfois construire les conduits autour d’un appareil déjà choisi. Dans une rénovation à Sainte-Marie-Madeleine, nous devons souvent faire l’inverse : choisir et configurer l’appareil en fonction des conduits et de l’espace qui existent déjà.
Le fabricant indique également différentes largeurs de cabinets, approximativement de 14,5 à 21,5 pouces selon la capacité, ainsi que certaines possibilités multivoltage pour l’unité intérieure, notamment 115 V et 208/230 V suivant la configuration.
Dans un espace technique encombré, cette variété de formats peut réduire considérablement l’ampleur des modifications nécessaires.
Les transitions en tôle sont aussi importantes que la nouvelle fournaise
Au-dessus du MIDEA, nous voyons un ensemble de conduits métalliques qui assure la transition entre l’unité et le réseau du bâtiment.
Pour un propriétaire, cette partie peut sembler secondaire comparativement à la thermopompe ou à la fournaise elle-même.
Techniquement, elle est fondamentale.
L’air doit quitter l’appareil sans rencontrer une restriction inutile. Une transition trop petite, un changement de direction brutal ou un raccord mal scellé peut créer :
- du bruit;
- des turbulences;
- une augmentation de la pression statique;
- un débit insuffisant;
- une distribution inégale entre les pièces;
- une augmentation du travail demandé à la soufflerie.
Lorsque nous adaptons une fournaise électrique MIDEA EVOX G3 à un réseau existant, nous devons donc regarder la géométrie des conduits autant que les caractéristiques de la machine.
Les conduites frigorifiques visibles au centre de la photo demandent aussi une planification précise
Une conduite noire isolée descend verticalement à proximité du MIDEA. Il s’agit d’un élément important du circuit reliant l’unité intérieure à la thermopompe extérieure.
Cette ligne doit être :
- correctement dimensionnée pour le jumelage;
- isolée lorsqu’exigé;
- supportée;
- protégée contre les dommages;
- placée de manière à ne pas bloquer les panneaux de service.
Dans une salle mécanique chargée, la tentation peut être forte de faire passer la tuyauterie « là où il reste de la place ». Nous évitons précisément cette approche.
Le parcours des lignes doit faire partie du plan d’installation dès le départ.
R-454B : une nouvelle génération de système central
La documentation MIDEA indique que la gamme EVOX centrale concernée utilise du R-454B, un réfrigérant classé A2L, avec un potentiel de réchauffement global annoncé de 466.
Pour une entreprise CVAC, cela a une conséquence directe : les méthodes de travail sur le circuit frigorifique doivent être adaptées à cette génération d’équipement.
Cela concerne notamment :
- les raccordements;
- les essais d’étanchéité;
- la mise sous vide;
- la mise en service;
- les outils employés;
- les futures interventions sur le circuit.
Pour le propriétaire, l’élément important est de comprendre que le R-454B n’est pas simplement une nouvelle désignation sur une fiche technique. Il correspond aussi à des pratiques d’installation et de service spécifiques.
Une fournaise électrique qui travaille avec la thermopompe
Le terme fournaise électrique peut donner l’impression que le chauffage est produit uniquement par des éléments résistifs.
Dans un système EVOX G3 jumelé à une thermopompe centrale, la logique est différente.
La thermopompe produit une grande partie du chauffage en transférant l’énergie de l’air extérieur vers l’intérieur. L’unité MIDEA distribue ensuite cette chaleur dans le réseau de conduits. Le chauffage électrique auxiliaire peut intervenir lorsque la température extérieure, la demande de chauffage ou les réglages du système le justifient.
MIDEA prévoit des ensembles de chauffage auxiliaire à plusieurs stages pouvant aller jusqu’à 25 kW, selon la configuration et le modèle.
Cela ne signifie pas qu’il faut systématiquement installer le maximum disponible.
Chez AirGreen, la puissance de l’appoint doit être cohérente avec :
- les pertes thermiques du bâtiment;
- la capacité réelle de la thermopompe;
- le panneau électrique;
- les conducteurs;
- les protections électriques;
- la stratégie de chauffage retenue.
Le climat de la Montérégie demande une vraie performance hivernale
À Sainte-Marie-Madeleine, une thermopompe centrale doit être évaluée sur son comportement lorsque les températures deviennent franchement hivernales.
MIDEA présente le EVOX G3 comme une plateforme pouvant continuer à fonctionner jusqu’à environ -30 °C. La documentation indique aussi, pour certaines configurations testées, une capacité de chauffage élevée à environ -25 °C, avec un COP pouvant atteindre approximativement 1,9. Le fabricant précise que certaines de ces valeurs proviennent d’essais effectués sur un système de trois tonnes.
Cette précision est importante.
Nous ne transférons jamais automatiquement la meilleure valeur publiée dans la brochure à tous les systèmes EVOX G3. La performance réelle dépend du jumelage exact entre l’unité intérieure et l’unité extérieure.
Quelle capacité a été installée sur ce chantier?
La photo permet de voir la plaque signalétique sur le panneau retiré, mais le texte n’est pas suffisamment net pour confirmer sans risque d’erreur la référence complète du modèle.
Nous préférons donc ne pas attribuer arbitrairement un tonnage à cette installation.
La documentation MIDEA présente plusieurs capacités, notamment 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h.
Les modèles correspondants changent également selon la capacité, avec différentes références d’unités intérieures et extérieures.
Pour comparer correctement deux soumissions de thermopompe centrale, il faut donc regarder les références complètes, et non simplement la mention « MIDEA EVOX G3 ».
Régler correctement le débit d’air, la filtration et les contrôles : la partie moins visible qui détermine le confort
La soufflerie doit travailler avec le réseau existant
La grande section de tôle au-dessus de la fournaise montre clairement que le nouvel appareil doit s’intégrer à un réseau de conduits déjà construit.
Le EVOX G3 utilise la technologie Computational Constant Airflow 2.0, conçue pour ajuster le fonctionnement de la soufflerie aux différentes résistances rencontrées dans les conduits. La documentation présente des conditions pouvant aller jusqu’à 1,2 po de colonne d’eau de pression statique externe.
MIDEA mentionne également jusqu’à 60 niveaux de réglage du débit d’air.
Pour une rénovation, c’est particulièrement utile.
Cela nous permet d’affiner le fonctionnement du système lorsque le réseau existant diffère d’une installation neuve parfaitement standardisée.
Cependant, la soufflerie ne peut pas tout corriger.
Un retour trop petit, un filtre fortement restrictif ou des conduits inadéquats doivent être considérés séparément.
Pourquoi nous ne réglons pas simplement la soufflerie au maximum
Plus de débit d’air n’est pas systématiquement synonyme de meilleur confort.
Un débit trop élevé peut provoquer :
- davantage de bruit;
- des courants d’air désagréables;
- une déshumidification moins efficace en été;
- un déséquilibre entre certaines pièces.
Un débit trop faible peut quant à lui nuire au transfert thermique et au rendement.
La mise en service consiste donc à trouver un réglage cohérent avec le tonnage de la thermopompe, la pression statique et le réseau de conduits.
C’est l’une des raisons pour lesquelles les panneaux sont ouverts sur notre photographie : cette étape de réglage et de vérification fait véritablement partie de l’installation.
Une filtration performante doit rester compatible avec le réseau
La documentation MIDEA prévoit des possibilités de filtration de 1, 2 et 4 pouces, y compris des solutions pouvant accepter un média MERV 13.
Un filtre plus performant peut retenir davantage de poussières et de particules, mais il crée également une résistance au passage de l’air.
Nous devons donc regarder plusieurs éléments ensemble :
- la taille du filtre;
- sa profondeur;
- sa surface;
- son niveau MERV;
- le débit demandé;
- la pression statique du réseau.
Installer automatiquement le filtre le plus restrictif n’est pas toujours une amélioration.
Plusieurs stratégies de thermostat sont possibles
Le EVOX G3 prévoit également différents modes de contrôle.
La documentation MIDEA présente une compatibilité avec une communication 485 ainsi qu’avec certaines configurations utilisant des thermostats 24 V. Elle décrit aussi différents scénarios où des composants MIDEA ou tiers peuvent être employés.
Cette flexibilité est intéressante pour les rénovations, car le câblage existant du thermostat peut souvent être conservé selon la configuration.
Nous devons toutefois vérifier précisément les fonctions recherchées :
- nombre de stages;
- chauffage auxiliaire;
- contrôle de la thermopompe;
- communication;
- accessoires;
- programmation.
Jusqu’à 19 SEER2 selon le jumelage exact
La gamme EVOX G3 présente des performances pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2, avec un COP pouvant aller jusqu’à 2,14 à 5 °F, soit environ -15 °C, selon la combinaison.
Les valeurs détaillées varient toutefois selon la capacité. Le tableau MIDEA indique notamment :
- 18 000 BTU/h : jusqu’à 19 SEER2;
- 24 000 BTU/h : 18,6 SEER2;
- 30 000 BTU/h : 17,2 SEER2 et 10,8 HSPF2;
- 36 000 BTU/h : 17,7 SEER2;
- 48 000 et 54 000 BTU/h : 17,5 SEER2 dans les combinaisons présentées.
Nous insistons donc toujours sur le mot jumelage lorsque nous parlons de rendement.
Subvention : le nom EVOX G3 ne suffit pas
Une même famille d’équipements comporte plusieurs références intérieures et extérieures. La documentation MIDEA confirme cette diversité de modèles.
Il serait donc incorrect d’affirmer qu’un système donne automatiquement droit à une aide financière uniquement parce qu’il porte le nom EVOX G3.
L’admissibilité doit être vérifiée à partir :
- du modèle intérieur exact;
- du modèle extérieur exact;
- du certificat AHRI correspondant;
- des critères du programme applicables à la date d’installation.
Le montant éventuel d’une aide financière doit également être associé au système réellement installé, et non simplement à sa capacité nominale indiquée dans une brochure.
Ce que cette installation de Sainte-Marie-Madeleine montre particulièrement bien
Cette photo nous permet de montrer une étape que les propriétaires voient rarement : la fournaise est en place, mais le travail technique est encore en cours.
Un panneau du EVOX G3 est retiré. L’équipement voisin est ouvert. Les outils se trouvent au sol. Les contrôles et la soufflerie sont accessibles.
C’est précisément à ce moment que plusieurs décisions importantes sont vérifiées.
Nous ne nous contentons pas de regarder si l’appareil entre dans l’espace. Nous devons nous assurer que :
- les raccordements sont corrects;
- les panneaux pourront être remis en place sans obstruction;
- le réseau d’air est cohérent;
- les lignes frigorifiques sont correctement positionnées;
- les contrôles fonctionnent;
- le drainage est prêt;
- la soufflerie peut être configurée correctement.
Les erreurs que nous cherchons à éviter sur ce type de remplacement
Choisir la fournaise uniquement selon les dimensions de l’ancienne
Une ancienne unité peut avoir été surdimensionnée ou sous-dimensionnée. Le remplacement doit être vérifié en fonction du bâtiment actuel.
Construire la tôle sans réfléchir au débit
Une transition peut être solide et étanche tout en créant une restriction importante.
Placer les lignes frigorifiques devant les panneaux
L’installation doit demeurer réparable.
Régler la soufflerie sans mesurer ou évaluer le réseau
Les réglages doivent correspondre aux conditions réelles de pression et de débit.
Installer automatiquement la plus grande trousse de chauffage auxiliaire
La puissance électrique doit être dimensionnée.
Promettre une performance ou une subvention à partir du nom de la série
Le jumelage exact reste indispensable.
Notre approche AirGreen pour une modernisation centrale complète
Cette installation de MIDEA EVOX G3 à Sainte-Marie-Madeleine représente très bien notre méthode de travail sur les systèmes centraux.
Nous commençons par la réalité du bâtiment : espace disponible, conduits, alimentation électrique, accès, lignes frigorifiques et besoins de chauffage. Nous déterminons ensuite comment la nouvelle fournaise et la thermopompe peuvent s’intégrer à cet ensemble.
Ce travail est particulièrement important lors du remplacement d’un système existant, car chaque maison possède sa propre histoire mécanique.
Chez AirGreen, nous réalisons des installations CVAC, thermopompes centrales et fournaises électriques dans le Grand Montréal et les secteurs que nous desservons en Montérégie, notamment Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud.
Notre objectif n’est pas simplement qu’un nouvel appareil démarre le jour de l’installation. Nous voulons que le système soit correctement raccordé, réglé, accessible et cohérent avec le bâtiment afin qu’il puisse assurer chauffage et climatisation pendant de nombreuses saisons.
