Installation d’une fournaise électrique MIDEA EVOX G3 en configuration low-boy à Repentigny, Lanaudière

À Repentigny, nous avons utilisé la modularité de l’EVOX G3 pour résoudre une contrainte que les installations centrales conventionnelles gèrent difficilement

Cette installation de fournaise électrique MIDEA EVOX G3 à Repentigny illustre parfaitement pourquoi deux projets de chauffage central utilisant exactement la même gamme d’équipement peuvent être complètement différents sur le terrain.

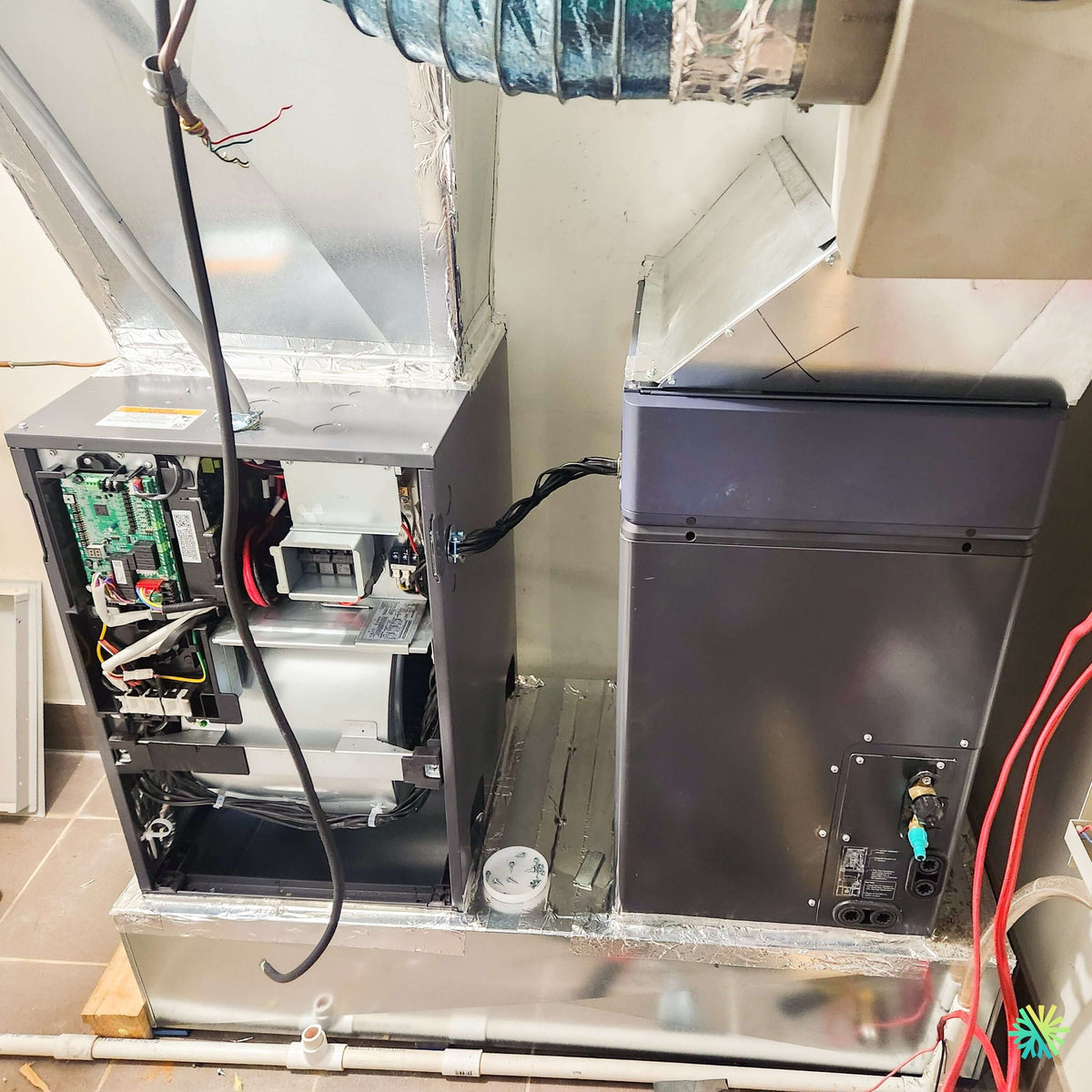

Sur la photo du chantier, un détail saute immédiatement aux yeux : l’unité intérieure n’est pas montée sous la forme de la haute colonne verticale que l’on associe habituellement à une fournaise centrale. Nous avons plutôt deux modules MIDEA installés côte à côte, reliés par une section de transition inférieure et raccordés séparément au réseau de conduits par le haut.

Il s’agit précisément du genre d’application pour lequel la conception modulaire de l’EVOX G3 devient particulièrement intéressante. MIDEA prévoit une configuration dite « low-boy » avec retour et alimentation par le haut, en plus des configurations verticales et horizontales conventionnelles. La documentation du fabricant présente six possibilités d’installation et explique que les modules peuvent être reconfigurés grâce au système de verrouillage Block N Lock.

Dans cette résidence de Repentigny, cette architecture nous a permis de travailler avec les contraintes physiques du réseau existant plutôt que de forcer une installation verticale qui aurait nécessité des transformations beaucoup plus importantes.

Deux modules côte à côte : ce n’est pas deux fournaises

La photographie peut facilement porter à confusion pour quelqu’un qui ne travaille pas quotidiennement avec les nouveaux systèmes centraux.

Nous voyons deux cabinets noirs placés côte à côte. Pourtant, il ne s’agit pas de deux systèmes indépendants.

La MIDEA EVOX G3 utilise une conception modulaire qui permet de séparer certaines fonctions de l’unité de traitement d’air et de modifier le cheminement de l’air selon l’espace disponible.

Sur cette installation, le module de gauche est photographié avec son panneau avant retiré. Nous pouvons clairement observer :

• la carte électronique de contrôle;
• les connexions électriques;
• la section du ventilateur;
• les faisceaux de câblage;
• les composantes nécessaires à la commande du système.

Le module situé à droite présente pour sa part les raccordements frigorifiques associés au serpentin. Les deux sections travaillent ensemble comme une seule unité de traitement d’air centrale.

Cette conception offre un avantage très concret : lorsqu’il manque de hauteur pour empiler les sections, nous pouvons exploiter davantage la largeur disponible.

Le chemin de l’air a dû être repensé autour de la pièce mécanique

Dans une configuration verticale classique, le parcours est généralement assez intuitif : l’air revient dans la partie inférieure ou latérale de la fournaise, traverse le système, puis ressort par le plénum supérieur.

Ici, la situation est différente.

La configuration low-boy permet d’utiliser des raccordements supérieurs pour le retour et le soufflage, tandis que les deux sections communiquent par le caisson inférieur. La documentation MIDEA identifie spécifiquement cette option parmi les six configurations possibles de l’EVOX G3.

La photo du chantier permet d’observer cette architecture dans une installation réelle.

En partie supérieure :

• chaque section reçoit sa transition de tôle;
• les conduits rejoignent ensuite l’installation existante;
• les changements de dimensions sont effectués progressivement;
• l’ensemble demeure suffisamment compact pour respecter la hauteur disponible.

En partie inférieure, les modules reposent sur un plénum de liaison fabriqué sur mesure.

Cette pièce n’est pas décorative. Elle fait partie du parcours de l’air et doit donc être dimensionnée pour permettre au système de déplacer son débit sans créer une restriction excessive.

Pourquoi ne pas simplement installer une fournaise conventionnelle plus petite?

Parce que la largeur n’est qu’une des contraintes d’une salle mécanique.

Il faut également considérer :

• la hauteur totale disponible;
• la position du retour d’air;
• le point de départ du conduit d’alimentation;
• les poutres et solives;
• la plomberie;
• les drains;
• les lignes frigorifiques;
• l’alimentation électrique;
• la possibilité d’ouvrir les panneaux;
• la place nécessaire pour les futurs travaux d’entretien CVAC.

Une machine plus petite qui oblige à construire plusieurs transitions très restrictives n’est pas nécessairement une meilleure solution.

Dans ce projet de Repentigny, nous avons plutôt utilisé l’architecture de la machine pour nous adapter au bâtiment.

Une conception réellement pensée pour les projets de remplacement

La page 5 de la documentation EVOX G3 montre un autre aspect intéressant pour les rénovations : selon les capacités, les cabinets utilisent des largeurs correspondant aux formats courants de plusieurs fournaises existantes, soit environ 14,5 à 21,5 pouces. MIDEA prévoit également, selon les modèles, une gestion intérieure multivoltage de 115 V ou 208/230 V.

Cela ne signifie pas que chaque remplacement devient automatique.

Nous devons toujours mesurer précisément l’installation et déterminer comment les dimensions du nouvel appareil affecteront :

• le retour;
• le plénum;
• la filtration;
• le débit;
• l’accès aux composantes;
• la disposition du câblage et des tuyaux.

Mais lorsqu’une salle mécanique pose une contrainte particulière, la modularité constitue un outil supplémentaire pour obtenir une installation propre sans sacrifier la mécanique.

La tôlerie sur mesure est au cœur de ce chantier de Repentigny

La photo montre une quantité importante de tôle neuve autour de l’EVOX G3.

C’est l’un des aspects que nous considérons comme essentiels dans une installation de thermopompe centrale.

La machine peut avoir d’excellents rendements certifiés, mais l’air doit encore réussir à traverser le système et à rejoindre chacune des pièces de la maison.

Une mauvaise transition peut entraîner :

• des pertes de pression;
• davantage de turbulence;
• un bruit d’air perceptible;
• une mauvaise alimentation de certaines branches;
• une augmentation de l’effort demandé au ventilateur.

Sur cette installation, le plénum inférieur devait aussi assurer la communication correcte entre les deux modules. Nous avons donc affaire à une géométrie beaucoup plus spécifique qu’un simple raccord droit entre une fournaise et un conduit.

Un détail visible au sol : le drainage doit lui aussi s’intégrer au projet

Au bas de l’installation, on voit également le réseau de tuyauterie de drainage en PVC.

Une thermopompe centrale produit des condensats pendant la climatisation. La gestion de cette eau doit être prévue dès la conception, particulièrement lorsque la position du serpentin est différente de celle d’une installation verticale conventionnelle.

Nous devons notamment contrôler :

• la pente du drain;
• le chemin jusqu’au point d’évacuation;
• la présence des raccords nécessaires;
• l’accessibilité pour le nettoyage;
• la protection contre les débordements selon l’application.

Un drain mal réalisé peut fonctionner pendant quelques semaines avant de se transformer en problème d’eau dans une salle mécanique. C’est pourquoi il fait partie intégrante de notre mise en service.

Pourquoi cette configuration MIDEA EVOX G3 mérite une attention particulière au débit d’air, au chauffage et aux réglages

Le moteur doit gérer un réseau de conduits qui existait avant la nouvelle machine

Dans les projets de rénovation à Repentigny, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous ne repartons pas toujours avec un réseau neuf.

Les conduits ont parfois été conçus plusieurs décennies auparavant pour une fournaise d’une autre génération.

L’EVOX G3 utilise la technologie Computational Constant Airflow 2.0, conçue pour ajuster le fonctionnement du ventilateur en fonction de la résistance rencontrée dans le système. MIDEA indique que la technologie peut s’adapter aux variations liées au réseau, aux filtres ou à certaines restrictions, avec une pression statique annoncée pouvant atteindre 1,2 po de colonne d’eau et jusqu’à 60 niveaux de réglage du débit.

Pour nous, cette caractéristique ne remplace pas le dimensionnement des conduits. Elle permet plutôt d’obtenir un contrôle beaucoup plus précis une fois que le réseau a été correctement préparé.

Nous ne cherchons pas à faire fonctionner le ventilateur contre une restriction

C’est une distinction importante.

Un moteur capable de compenser une pression statique élevée ne signifie pas qu’il est souhaitable de créer cette pression.

Nous cherchons toujours à réduire les causes évitables :

• transitions trop étroites;
• filtres sous-dimensionnés;
• retours insuffisants;
• conduits écrasés;
• coudes inutiles;
• registres mal positionnés.

Dans cette configuration low-boy de Repentigny, le caisson inférieur qui relie les deux modules devait donc être traité comme une partie fonctionnelle du réseau, et non simplement comme une base métallique.

Jusqu’à 19 SEER2 selon la combinaison choisie

La gamme MIDEA EVOX G3 comprend plusieurs puissances.

La table technique du fabricant présente notamment des combinaisons de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, selon les unités intérieures et extérieures associées. Les performances varient elles aussi selon la combinaison : MIDEA publie des valeurs pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2.

La photographie du chantier ne permet pas de lire de façon suffisamment fiable le numéro de modèle complet de cette unité pour attribuer une capacité précise sans risque d’erreur.

Nous préférons ne jamais déduire le tonnage d’un système uniquement selon la dimension du cabinet.

Pour une installation centrale, la référence correcte est toujours la combinaison exacte :

1. modèle intérieur;
2. modèle extérieur;
3. numéro AHRI;
4. capacité nominale;
5. capacité disponible à basse température;
6. rendement certifié de cette combinaison.

Chauffage jusqu’à -30 °C : particulièrement pertinent pour Repentigny

L’hiver de Lanaudière impose évidemment des exigences très différentes d’un climat tempéré.

La documentation EVOX G3 Extreme Heat annonce un fonctionnement continu en chauffage pouvant descendre jusqu’à -30 °C. Pour les essais cités par MIDEA sur un système de trois tonnes, le fabricant indique également jusqu’à 100 % de capacité autour de -25 °C, avec un COP pouvant atteindre approximativement 1,9 dans les conditions d’essai présentées.

Ces données doivent être lues correctement : elles ne signifient pas que toutes les combinaisons EVOX G3 délivrent exactement la même capacité à -25 °C.

C’est pourquoi nous regardons la courbe de chauffage du modèle exact.

Une thermopompe capable de continuer à fonctionner à -30 °C ne fournit pas nécessairement sa pleine puissance jusqu’à cette température. La bonne sélection consiste donc à comparer les besoins de la maison avec la capacité réellement disponible lorsque la température descend.

Le chauffage électrique auxiliaire complète la thermopompe

La partie intérieure EVOX G3 peut être équipée d’une trousse de chauffage électrique auxiliaire.

MIDEA prévoit des configurations à trois stages pouvant atteindre 25 kW, avec une activation modulée selon la configuration et les besoins.

Chez AirGreen, notre objectif n’est pas de sélectionner automatiquement la puissance électrique maximale.

Nous devons vérifier :

• les pertes thermiques de la résidence;
• le rendement de la thermopompe par temps froid;
• le panneau électrique;
• le calibre des conducteurs;
• le disjoncteur;
• le débit d’air disponible;
• la séquence de commande des éléments.

Lorsque le chauffage auxiliaire est correctement configuré, il complète la thermopompe lors des périodes où la demande devient trop importante, plutôt que de prendre inutilement le relais dès que la température extérieure diminue légèrement.

Le R-454B fait partie de cette nouvelle génération d’équipements

La plateforme EVOX G3 utilise le R-454B, un réfrigérant A2L.

MIDEA indique pour ce réfrigérant un potentiel de réchauffement global, ou GWP, de 466.

Ce changement n’impose pas une nouvelle routine au propriétaire, mais il modifie plusieurs aspects du travail de l’installateur.

Les techniciens doivent être équipés et formés pour les procédures associées aux réfrigérants A2L, notamment lors :

• des raccordements;
• de l’épreuve d’étanchéité;
• de la mise sous vide;
• de la manipulation du réfrigérant;
• de la mise en service.

Pour un propriétaire qui compare des soumissions en 2026, il est donc pertinent de vérifier que l’entreprise maîtrise réellement les systèmes centraux de nouvelle génération au R-454B.

Une filtration efficace ne doit jamais étrangler le système

MIDEA prévoit également un module de filtration pouvant accepter, selon la configuration, des filtres de 1, 2 ou 4 pouces, avec compatibilité MERV 13 dans les applications prévues.

Un filtre performant peut réduire la quantité de poussière et de particules qui atteignent le serpentin.

Mais nous portons une attention particulière à sa résistance.

Un filtre trop restrictif ou laissé en place trop longtemps peut modifier le débit. Avec la technologie de débit constant, le ventilateur tentera alors de compenser en augmentant son effort.

Le meilleur scénario reste donc :

• un filtre correctement dimensionné;
• une bonne surface filtrante;
• un remplacement à intervalle approprié;
• un retour d’air suffisamment généreux.

Une installation ouverte comme sur la photo est une étape importante de notre mise en service

Le panneau du module gauche est retiré sur la photo. Des conducteurs sont également encore visibles autour des unités.

Cette image a donc été prise pendant les travaux, à un moment où nous avions besoin d’un accès direct aux composantes.

La mise en service permet notamment de vérifier :

• le câblage;
• les paramètres de contrôle;
• le moteur et le débit;
• le comportement des différentes demandes de chauffage;
• le fonctionnement de la thermopompe;
• le chauffage électrique auxiliaire;
• le drainage;
• les pressions et températures frigorifiques;
• la communication avec le thermostat;
• le fonctionnement global du réseau.

Refermer les panneaux n’est pas la dernière étape technique. Nous devons d’abord confirmer que les paramètres correspondent à l’installation réelle.

Plusieurs modes de communication permettent de s’adapter aux rénovations

La documentation MIDEA indique que l’EVOX G3 peut utiliser une communication 485 ou fonctionner avec des contrôles 24 V selon la configuration. MIDEA prévoit également, avec certaines composantes, une communication sans fil Sub-1 GHz entre l’unité intérieure, l’unité extérieure inverter et le thermostat communicant.

C’est particulièrement pratique en rénovation.

Dans une maison existante, tirer un nouveau câble de thermostat peut nécessiter l’ouverture de murs ou de plafonds finis. Une plateforme offrant plusieurs méthodes de contrôle donne davantage de possibilités à l’installateur.

La configuration finale doit toutefois être soigneusement programmée afin que la thermopompe et le chauffage auxiliaire fonctionnent selon la stratégie prévue.

LogisVert : la fournaise EVOX G3 ne suffit pas, à elle seule, à déterminer l’aide financière

Lorsqu’un propriétaire de Repentigny envisage une thermopompe centrale, la question de la subvention LogisVert est naturellement importante.

En date de 2026, Hydro-Québec prévoit une aide de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe admissible certifiée ENERGY STAR et de 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est certifiée ENERGY STAR et classée climat froid, lorsque toutes les exigences du programme sont respectées. Le montant est déterminé selon la date réelle d’installation.

Une précision est essentielle : on ne peut pas confirmer l’admissibilité simplement parce que l’unité intérieure porte le nom MIDEA EVOX G3.

Hydro-Québec indique aussi que le remplacement d’un seul appareil intérieur, d’un seul appareil extérieur ou d’un seul serpentin n’est pas admissible à cette mesure.

Nous vérifions donc la combinaison complète et son dossier de certification avant d’établir le montant applicable.

Ce que nous retenons de cette installation à Repentigny

Ce chantier est un très bon exemple de ce que la nouvelle génération de systèmes CVAC apporte aux projets de rénovation.

La caractéristique la plus intéressante n’est pas un écran ou une fonction d’application mobile. C’est la capacité d’adapter physiquement la fournaise électrique MIDEA EVOX G3 à une situation où une installation conventionnelle en colonne aurait été beaucoup moins pratique.

Nous avons ici :

• deux modules installés côte à côte;
• une véritable configuration low-boy;
• un retour et une alimentation aménagés par le haut;
• un plénum inférieur assurant la liaison entre les sections;
• de la tôlerie fabriquée selon le réseau existant;
• une évacuation des condensats intégrée à l’espace disponible;
• une plateforme inverter destinée au chauffage en climat froid;
• un accès aux composantes nécessaire pour la configuration et l’entretien.

C’est exactement ce que nous entendons chez AirGreen lorsque nous parlons d’une installation CVAC adaptée au bâtiment.

À Repentigny, mais également à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, les meilleurs projets de remplacement ne sont pas nécessairement ceux où l’on modifie le moins de choses. Ce sont ceux où chaque modification possède une raison mécanique claire.

Dans cette installation, le positionnement inhabituel des deux modules n’est donc pas un compromis. C’est précisément la solution prévue par la conception modulaire de l’EVOX G3 pour ce type de contrainte.

Le résultat recherché reste le même que dans toutes nos installations centrales : un débit d’air adéquat, un chauffage efficace, une intégration propre au réseau existant et un système accessible pour les années d’entretien qui suivront.
